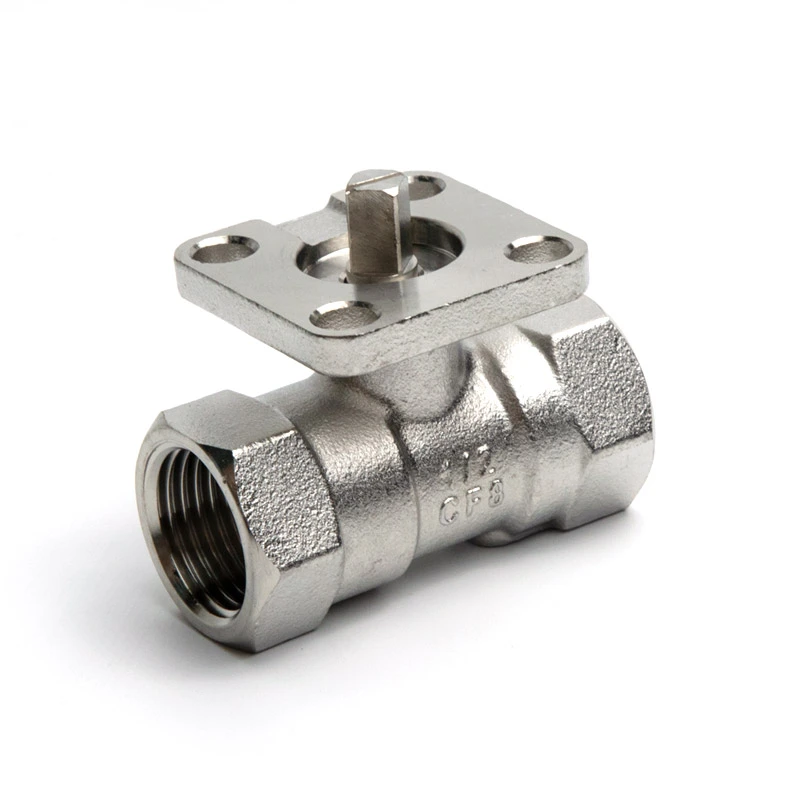

هنگامی که تمیزی، مقاومت در برابر خوردگی، اتوماسیون فشرده و خاموش شدن قابل اعتماد مهم هستند،شانگتایرا فراهم می کندشیر توپی مستقیم 1PC استیل ضد زنگ برقی شدهبه عنوان یک راه حل عملی برای سیستم های کنترل سیال خواستار. سطح فولاد ضد زنگ برقی، ساختار نصب مستقیم محرک و اجزای ماشینکاری دقیق آن را برای کاربردهای دارویی، فرآوری مواد غذایی، تصفیه آب، شیمیایی و صنعتی خودکار مناسب می کند.
شیر توپی مستقیم از جنس استنلس استیل برقی 1PC ساختار یک تکه را با سطح برقی و یک پلت فرم نصب مستقیم یکپارچه ترکیب می کند. پولیش الکتریکی سطح فولاد ضد زنگ صاف تر و یکنواخت تری ایجاد می کند و به کاهش تجمع باقی مانده و تمیز کردن ساده کمک می کند. ساختار نصب مستقیم اجازه می دهد تا محرک های پنوماتیکی یا الکتریکی سازگار بدون براکت های نصب اضافی نصب شوند و راه حل اتوماسیون فشرده تری ایجاد کنند. این نوع شیر توپی با گزینه های فولاد ضد زنگ 304 و 316، اتصالات رزوه ای NPT یا BSP، محدوده اندازه 1/4 اینچ تا 2 اینچ و قابلیت فشار تا 285 PSI، می تواند طیف وسیعی از نیازهای کنترل سیال صنعتی را برآورده کند.
فهرست مطالب
چرا یک شیر توپی فولاد ضد زنگ برقی شده را انتخاب کنید؟
چگونه طراحی مستقیم Mount اتوماسیون را بهبود می بخشد؟
چه چیزی ساخت یک تکه را کاربردی می کند؟
کجا می توان از این شیر توپی استفاده کرد؟
خریداران چگونه باید شیر مناسب را انتخاب کنند؟
مزایای کلیدی برای خریداران صنعتی
چرا Shangtai را برای پروژه Valve خود در نظر بگیرید؟
چرا یک شیر توپی فولاد ضد زنگ برقی شده را انتخاب کنید؟
هنگامی که یک شیر در سیستم هایی کار می کند که تمیزی، مقاومت در برابر خوردگی و راندمان تعمیر و نگهداری اهمیت دارند، وضعیت سطح یک ملاحظات مهم است. الکترو پولیش بی نظمی های میکروسکوپی را از سطح فولاد ضد زنگ حذف می کند و سطح صاف تری ایجاد می کند. این می تواند به کاهش مناطقی که آلودگی ها یا بقایای فرآیند ممکن است انباشته شوند کمک کند.
برای کاربردهایی که شامل تمیز کردن مکرر یا الزامات بهداشتی می باشد، سطح صاف شیر می تواند تعمیر و نگهداری را ساده کند. فولاد ضد زنگ همچنین ترکیبی قوی از دوام مکانیکی و مقاومت در برابر خوردگی را فراهم می کند و آن را برای طیف وسیعی از محیط های صنعتی مناسب می کند.
شیر Shangtai با فولاد ضد زنگ 304 به عنوان یک گزینه مواد استاندارد موجود است، در حالی که 316 پیکربندی فولاد ضد زنگ را می توان انتخاب کرد که شرایط پروژه به مقاومت در برابر خوردگی اضافی نیاز دارد. صفحه محصول ASTM A351 CF8 (304) را برای بدنه مشخص می‌کند که از فولاد ضد زنگ برای قطعات اصلی خیس شده و قطعات آب‌بندی مبتنی بر PTFE استفاده می‌شود.
- سطح فولاد ضد زنگ برقی صاف تر
- بهبود مقاومت در برابر خوردگی و آلودگی سطحی
- تمیز کردن و نگهداری آسان تر
- مناسب برای سیستم های مایع حساس به تمیزی
- موجود در پیکربندی های مختلف مواد فولادی ضد زنگ
چگونه طراحی مستقیم Mount اتوماسیون را بهبود می بخشد؟
اتوماسیون شیرهای صنعتی اغلب به یک اتصال قابل اعتماد بین شیر و یک محرک نیاز دارد. ترتیبات سنتی ممکن است به براکت‌های جداگانه یا سخت‌افزار نصب، افزایش تعداد اجزا و ردپای کلی نصب نیاز داشته باشند.
یک شیر توپی با نصب مستقیم یک پلت فرم نصب محرک را در طراحی شیر ادغام می کند. بنابراین محرک‌های پنوماتیکی یا الکتریکی سازگار را می‌توان مستقیماً نصب کرد که به ساده‌سازی آرایش مکانیکی کمک می‌کند. این به ویژه برای سازندگان تجهیزات و یکپارچه سازان سیستم که مجموعه های کنترل سیال خودکار فشرده را طراحی می کنند مفید است.
ساختار نصب مستقیم می تواند چندین مزیت عملی داشته باشد:
- نصب فشرده:نیاز به براکت نصب جداگانه در پیکربندی های سازگار را از بین می برد.
- اجزای کمتر:اتصال ساده تر می تواند سخت افزار اضافی را کاهش دهد.
- آمادگی اتوماسیون:از ادغام با تحریک پنوماتیک یا الکتریکی پشتیبانی می کند.
- عملیات انعطاف پذیر:برای کاربردهای دستی مناسب نیز می توان دستگیره های کشیده را در نظر گرفت.
- ادغام آسان تر سیستم:مفهوم نصب استاندارد برای تجهیزات OEM و سیستم های فرآیند خودکار مفید است.
چه چیزی ساخت یک تکه را کاربردی می کند؟
بدنه شیر توپی یک تکه ساختار ساده ای را برای کاربردهایی فراهم می کند که چیدمان دریچه فشرده و محکم ترجیح داده می شود. دریچه از یک مکانیسم عملیاتی توپ و ساقه برای کنترل جریان سیال استفاده می کند، در حالی که اجزای نشیمنگاه و آب بندی عملکرد خاموش کننده لازم را ارائه می دهند.
ماشینکاری دقیق نیز مهم است. ابعاد دقیق بین بدنه، توپ، ساقه و اجزای آب بندی به پشتیبانی از عملکرد روان و آب بندی قابل اعتماد کمک می کند. Shangtai قطعات ماشینکاری دقیق و بازرسی مواد را به عنوان بخشی از رویکرد تولید خود مشخص می کند.
این سوپاپ همچنین دارای یک میل ضد انفجار و گزینه قفل کننده است. این ویژگی ها می توانند در تاسیسات صنعتی که عملیات کنترل شده و امنیت مکانیکی ملاحظات مهمی هستند، ارزشمند باشند.
کجا می توان از این شیر توپی استفاده کرد؟
ترکیبی از فولاد ضد زنگ برقی، ساختار فشرده و نصب مستقیم محرک، این شیر را برای کاربردهایی که هم جداسازی سیال و هم اتوماسیون مورد نیاز است، مناسب می‌سازد.
مناطق کاربرد معمولی عبارتند از:
- تجهیزات دارویی:در مواردی مفید است که سطوح صاف و اجزای کنترل جریان قابل تمیز کردن مهم هستند.
- فرآوری مواد غذایی:مناسب برای سیستم های سیال که به قطعات فولادی ضد زنگ مقاوم در برابر خوردگی نیاز دارند.
- تصفیه آب:مناسب برای ایزولاسیون خودکار و نقاط کنترل جریان.
- فرآوری شیمیایی:ساخت و ساز فولاد ضد زنگ می تواند دوام را در محیط های فرآیند انتخابی فراهم کند.
- اتوماسیون صنعتی:نصب مستقیم محرک از باز و بسته شدن خودکار پشتیبانی می کند.
- تجهیزات OEM:یک پیکربندی سوپاپ فشرده می تواند ادغام در ماشین آلات بسته بندی شده را ساده کند.
مناسب بودن برنامه همیشه باید بر اساس سیال، فشار، دما، سازگاری شیمیایی، استاندارد اتصال و الزامات محرک ارزیابی شود.
مشخصات کلیدی در یک نگاه
مشخصات زیر یک مرجع عملی برای مهندسان، توزیع‌کنندگان، خریداران OEM و یکپارچه‌کننده‌های سیستمی است که این شیر را ارزیابی می‌کنند.
| پارامتر | مشخصات |
|---|---|
| نوع سوپاپ | شیر توپی مستقیم 1PC استیل ضد زنگ برقی شده |
| اندازه اسمی | 1/4 اینچ تا 2 اینچ |
| کلاس فشار | CL150 |
| حداکثر فشار | 285 PSI |
| استانداردهای نخ | NPT / BSP |
| استاندارد طراحی و ساخت | ASME B16.34 |
| استاندارد تست | API 598 |
| جنس بدنه | ASTM A351 CF8 (304) |
| مواد توپ و ساقه | ASTM A182 F304 |
| جنس صندلی | RPTFE (PTFE + 15% پرکننده) |
| محدوده دما | -25 تا 150 درجه سانتی گراد |
| نوع پورت | بندر کاهش یافته |
برای انتخاب فنی، خریداران باید قبل از سفارش، آخرین نقشه‌های ابعادی، درجه‌بندی فشار-دما، پیکربندی مواد و الزامات اتصال را بررسی کنند.
خریداران چگونه باید شیر مناسب را انتخاب کنند؟
انتخاب یک شیر توپی از جنس استنلس استیل باید بیشتر از تطبیق سایز اسمی لوله باشد. مهندسان باید محیط عملیاتی کامل را در نظر بگیرند تا از مشکلات سازگاری یا عملکرد جلوگیری کنند.
1. استاندارد اتصال را تأیید کنید
این شیر از تنظیمات رزوه ای NPT و BSP پشتیبانی می کند. استاندارد رزوه انتخاب شده باید با سیستم لوله کشی یا اتصالات متصل مطابقت داشته باشد تا از مشکلات نصب جلوگیری شود.
2. فشار و دما را بررسی کنید
حداکثر فشار مشخص شده 285 PSI است، در حالی که محدوده دمایی ذکر شده 25- تا 150 درجه سانتیگراد است. شرایط واقعی کاربرد باید در محدوده درجه بندی فشار-دمای قابل اجرا باقی بماند.
3. سازگاری مواد را ارزیابی کنید
فولاد ضد زنگ 304 و 316 سطوح مختلفی از مقاومت در برابر خوردگی را ارائه می دهند. سیال فرآیند، غلظت، دما و مواد شیمیایی پاک کننده باید در هنگام انتخاب ماده در نظر گرفته شوند.
4. روش عملیاتی را تعیین کنید
برای تجهیزات خودکار، تأیید کنید که آیا محرک پنوماتیکی یا الکتریکی ترجیح داده می شود. ساختار نصب مستقیم می تواند به کاهش پیچیدگی نصب کمک کند زمانی که محرک با چیدمان نصب شیر سازگار باشد.
5. الزامات جریان را در نظر بگیرید
این مدل از پیکربندی پورت کاهش یافته استفاده می کند. خریداران باید به جای انتخاب یک شیر صرفاً بر اساس اندازه لوله، دبی مورد نیاز و افت فشار را در نظر بگیرند. مقادیر Kv فهرست شده می تواند نقطه شروع مفیدی برای ارزیابی جریان باشد.
مزایای کلیدی برای خریداران صنعتی
برای خریدارانی که شیرهای توپی فولاد ضد زنگ را مقایسه می کنند، ارزش این پیکربندی از ترکیبی از عملیات سطح، ساخت و ساز، سازگاری با اتوماسیون و انعطاف پذیری تولید ناشی می شود.
| ویژگی | فایده عملی |
|---|---|
| پایان برقی | سطح صاف و تمیز کردن آسان تر |
| ساخت و ساز فولاد ضد زنگ | مقاومت در برابر خوردگی و دوام مکانیکی |
| سکوی مستقیم کوه | ادغام محرک را ساده می کند |
| بدنه یک تکه | ساخت سوپاپ فشرده و ساده |
| 304 / 316 گزینه ها | امکان انتخاب مواد برای محیط های مختلف را فراهم می کند |
| موضوعات NPT / BSP | نیازهای مختلف اتصال لوله را پشتیبانی می کند |
| سفارشی سازی OEM | از مشخصات سفارشی و نیازهای عمده پشتیبانی می کند |
ملاحظات نصب و نگهداری
حتی یک شیر با کیفیت بالا نیاز به نصب و راه اندازی مناسب دارد. قبل از نصب، رزوه ها، سطوح آب بندی، بدنه شیر و خط لوله را از نظر آلودگی یا آسیب بررسی کنید. خط لوله باید به درستی تراز شود تا از فشار مکانیکی غیر ضروری روی شیر جلوگیری شود.
در طول راه اندازی، بررسی کنید که سوپاپ به آرامی باز و بسته می شود و در صورت نصب، محرک در محدوده گشتاور مورد نیاز کار می کند. آزمایش فشار باید از رویه‌های اجرایی پروژه و الزامات ایمنی پیروی کند.
برای خدمات طولانی مدت، تیم های تعمیر و نگهداری باید به طور دوره ای موارد زیر را بررسی کنند:
- نشتی خارجی در اطراف اتصالات رزوه ای و مهر و موم
- گشتاور و حرکت سوپاپ
- نصب و تنظیم محرک
- علائم خوردگی یا آسیب سطحی
- عملکرد صندلی و آب بندی
- شرایط فشار و دمای عملیاتی
هنگام نصب، آزمایش یا سرویس شیر، رعایت مستندات فنی سازنده و استانداردهای صنعتی مربوطه توصیه می شود.
سوالات متداول
مزیت اصلی شیر توپی استنلس استیل برقی شده چیست؟
الکتروپولیش سطح فولاد ضد زنگ صاف تری را تولید می کند که می تواند تمیزپذیری را بهبود بخشد، تجمع باقی مانده سطح را کاهش دهد و از مقاومت در برابر خوردگی پشتیبانی کند. این باعث می شود که شیر برای کاربردهای صنعتی حساس به تمیزی جذاب باشد.
آیا می توان شیر را به یک محرک پنوماتیک وصل کرد؟
بله. پلت فرم نصب مستقیم برای پشتیبانی از محرک های پنوماتیکی سازگار طراحی شده است. محرک های الکتریکی و دستگیره های توسعه یافته مناسب را نیز می توان با توجه به الزامات عملیاتی در نظر گرفت.
چه اندازه هایی موجود است؟
محدوده اندازه استاندارد 1/4 اینچ تا 2 اینچ است. خریدارانی که به اندازه های دیگر یا مشخصات سفارشی نیاز دارند می توانند نیازهای خود را با سازنده در میان بگذارند.
آیا سوپاپ از هر دو رشته NPT و BSP پشتیبانی می کند؟
بله. گزینه های اتصال رزوه ای NPT و BSP در دسترس هستند که به شیر اجازه می دهد تا با سیستم های لوله کشی مختلف مطابقت داده شود.
چه استانداردهایی با این شیر مرتبط است؟
اطلاعات محصول ASME B16.34 را برای طراحی و ساخت و API 598 را برای آزمایش و بازرسی مشخص می کند. الزامات خاص پروژه باید قبل از تدارکات تأیید شود.
آیا Shangtai می تواند سفارشی سازی OEM را ارائه دهد؟
بله. Shangtai از الزامات OEM و شیر سفارشی، از جمله انتخاب مواد، مشخصات، عملیات سطح، استانداردهای اتصال و الزامات تولید فله پشتیبانی می کند.
چرا Shangtai را برای پروژه Valve خود در نظر بگیرید؟
راشیر توپی مستقیم 1PC استیل ضد زنگ برقی شدهبرای خریدارانی طراحی شده است که به ترکیبی از کیفیت سطح صاف فولاد ضد زنگ، ساخت سوپاپ فشرده و ادغام اتوماسیون راحت نیاز دارند. گزینه های فولاد ضد زنگ 304/316، اتصالات NPT یا BSP، ساختار نصب مستقیم محرک و طراحی صنعتی آن را به گزینه ای همه کاره برای سیستم های کنترل سیال در صنایع مختلف تبدیل کرده است.
شانگتای از توزیع‌کنندگان، تولیدکنندگان تجهیزات OEM، یکپارچه‌کننده‌های سیستم و پروژه‌های صنعتی با راه‌حل‌های شیر سفارشی و قابلیت‌های عرضه عمده پشتیبانی می‌کند. اگر اندازه سوپاپ، مواد، درجه فشار، نوع اتصال، عملیات سطح یا سازگاری با محرک را ارزیابی می‌کنید، برای جزئیات محصول و اطلاعات انتخاب، شیر توپی مستقیم فولاد ضد زنگ 1PC را مشاهده کنید.
به دنبال راه حل قابل اعتماد شیر فولادی ضد زنگ برای پروژه بعدی خود هستید؟اندازه مورد نیاز، محیط کاری، فشار، دما، استاندارد اتصال، و الزامات اتوماسیون مورد نیاز خود را برای دریافت پیکربندی و پشتیبانی فنی مناسب با Shangtai به اشتراک بگذارید.با ما تماس بگیریدامروز برای بحث در مورد نیازهای شیر OEM، سفارشی یا حجیم خود و یافتن یک راه حل عملی برای سیستم کنترل مایع خود.
