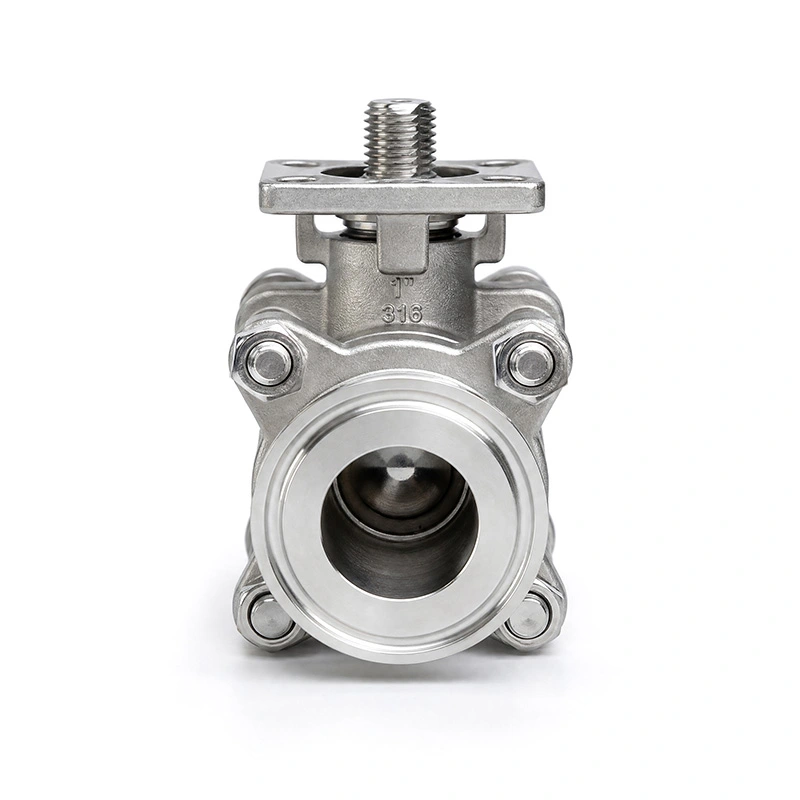

شیر توپی سه گیره کاملاً محصور شده 3 عددی با پد نصب ISO 5211

شیر توپی سه گیره کاملاً کپسوله شده 3PC با پد نصب ISO 5211 از بدنه شیر سه تکه با اتصالات سه گیره برای سیستم های لوله کشی بهداشتی و فرآیندی استفاده می کند. ساختار سه تکه امکان دسترسی به اجزای داخلی را پس از جداسازی خط لوله فراهم می کند، در حالی که پد نصب ISO 5211 یک رابط استاندارد برای نصب محرک پنوماتیک یا الکتریکی فراهم می کند. این پیکربندی برای سیستم های کنترل سیال که در آن اتصالات بهداشتی و عملکرد شیر خودکار مورد نیاز است مناسب است.

ابعاد اصلی

ویژگی های کلیدی طراحی

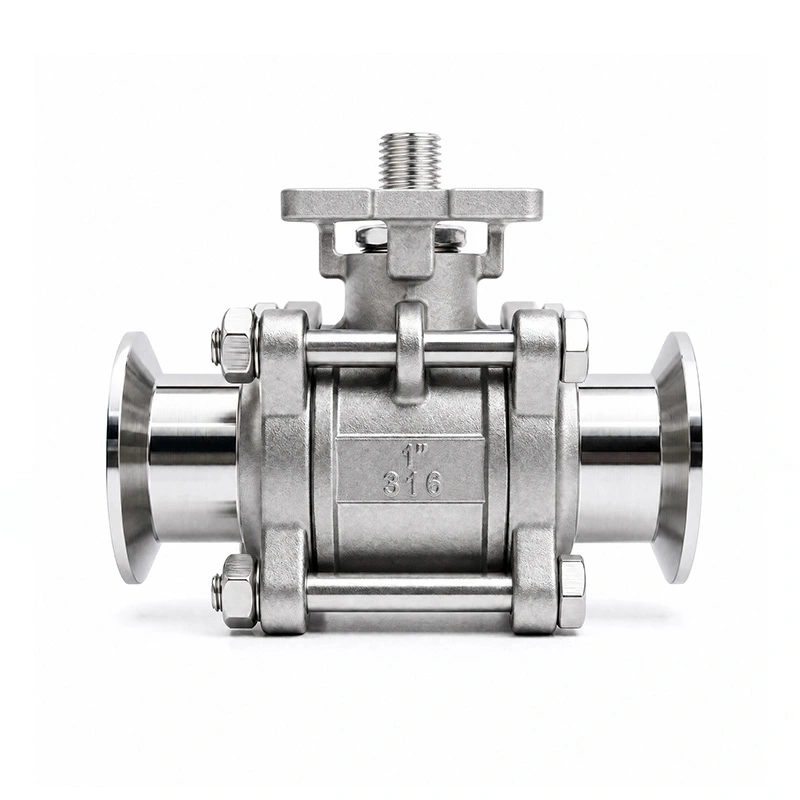

ساخت شیر ​​سه تکه

بدنه سه تکه از یک بخش شیر مرکزی و دو بخش انتهایی تشکیل شده است. پس از جداسازی مناسب خط لوله و کاهش فشار شیر، بدنه را می توان برای بازرسی یا تعویض اجزای داخلی باز کرد. این ساختار برای کاربردهایی مفید است که در آن تعمیر و نگهداری دوره ای صندلی ها، مهر و موم یا سایر قطعات داخلی مورد نیاز است.

اتصال سه گیره

در اتصالات سه گیره به جای اتصالات رزوه ای یا فلنجی از چینش گیره و واشر استفاده می شود. این روش اتصال به شیر اجازه می دهد تا بدون جوش دادن مستقیم شیر به خط لوله، نصب یا برداشته شود. مواد واشر قابل اجرا و ابعاد اتصال باید با توجه به محیط فرآیند، دما و مشخصات لوله کشی انتخاب شوند.

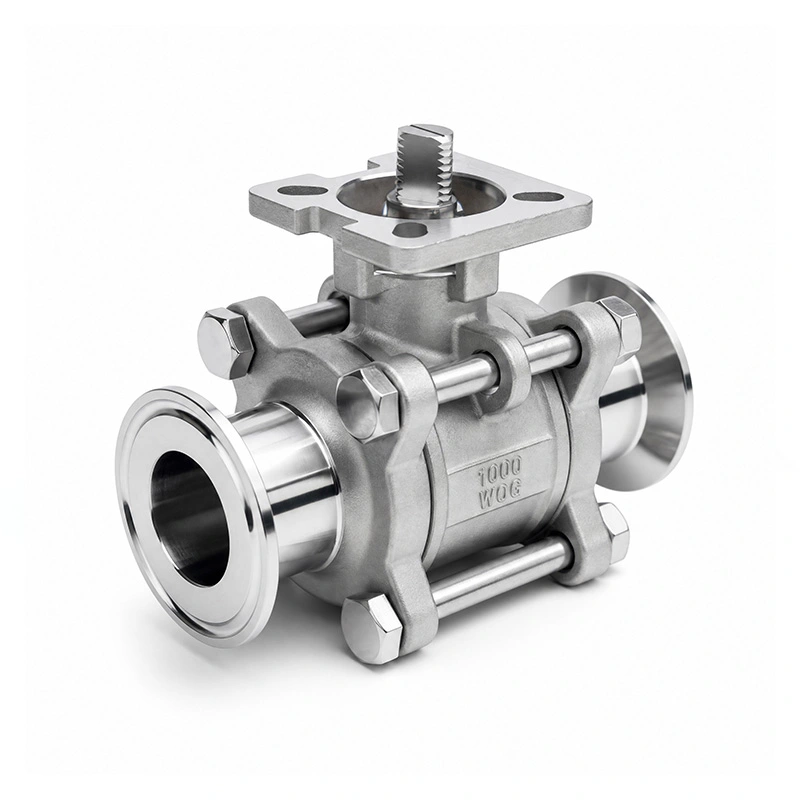

نصب محرک ISO 5211

شیر توپی سه گیره کاملاً محصور شده 3PC با پد نصب ISO 5211 با رابط نصب محرک ISO 5211 روی شیر طراحی شده است. این اجازه می دهد تا محرک های پنوماتیکی یا الکتریکی سازگار مستقیماً روی شیر بدون اتکا به ترتیب نصب معمولی جداگانه نصب شوند. انتخاب محرک باید با اندازه سوپاپ، گشتاور عملیاتی و الزامات کنترل سیستم مطابقت داشته باشد.

316 قطعات خیس شده از فولاد ضد زنگ

بدنه به عنوان ASTM A351 CF8M (316) مشخص شده است، در حالی که توپ و ساقه به عنوان ASTM A182 F316 مشخص شده است. این مواد فولادی ضد زنگ برای طیف وسیعی از کاربردهای سیال صنعتی که سازگاری مواد و مقاومت در برابر خوردگی ملاحظات مهمی هستند، مناسب هستند. صندلی RPTFE ترکیبی از PTFE با پرکننده 15 درصد است و باید قبل از انتخاب، نسبت به محیط واقعی و دمای عملیاتی آن ارزیابی شود.

برنامه های کاربردی

شیر توپی سه گیره کاملاً محصور شده 3PC با پد نصب ISO 5211 را می توان در سیستم های لوله کشی که نیاز به شیر قطع کن فشرده، اتصالات بهداشتی و فعال سازی خودکار اختیاری دارند استفاده کرد. مناطق کاربرد معمولی عبارتند از:

پردازش مایع عمومی

جابجایی مایعات شیمیایی

امکانات تصفیه آب

تولید صنعتی سبک

سیستم های لوله کشی خودکار

نصب و راه اندازی

نصب سه گیره

قبل از نصب، تأیید کنید که اندازه دریچه، ابعاد اتصال، مواد واشر و الزامات فشار-دما با مشخصات خط لوله مطابقت دارد. شیر را بین اتصالات سه گیره جفت قرار دهید، واشر مناسب را نصب کنید و محل اتصال را با گیره محکم کنید. قبل از اینکه سیستم تحت فشار قرار گیرد، اتصال باید از نظر تراز صحیح بررسی شود.

نصب محرک

پد نصب ISO 5211 رابط را برای محرک های پنوماتیکی یا الکتریکی سازگار فراهم می کند. الگوی نصب محرک، ابعاد شفت و گشتاور عملیاتی مورد نیاز را قبل از نصب بررسی کنید. محرک باید طبق دستورالعمل سازنده شیر و محرک نصب و تنظیم شود.

تعمیر و نگهداری

قبل از تعمیر و نگهداری، شیر را از خط لوله جدا کنید و تمام فشار باقیمانده را آزاد کنید. ساختار سه تکه اجازه می دهد تا بدنه سوپاپ برای بازرسی توپ، نشیمنگاه ها، ساقه و اجزای آب بندی باز شود. قطعات فرسوده را با قطعات مناسب تعویض کنید و قبل از بازگرداندن شیر، وضعیت آب بندی و عملکرد شیر را بررسی کنید.

ملاحظات انتخاب

هنگام انتخاب این شیر برای یک سیستم لوله کشی جدید، محیط کار، فشار، دما، اندازه لوله، ابعاد اتصال و روش تحریک مورد نیاز را در نظر بگیرید. نشیمن سوپاپ و مواد آب بندی باید از نظر سازگاری با سیال فرآیند بررسی شوند. برای کاربردهای خودکار، محرک باید با توجه به گشتاور عملکرد سوپاپ و الزامات کنترل سیستم انتخاب شود.

سوالات متداول

Q1: شیر توپی سه گیره کاملاً محصور شده 3PC با پد نصب ISO 5211 برای چه مواردی استفاده می شود؟

یک شیر توپی سه گیره کاملاً محصور شده 3PC با پد نصب ISO 5211 برای کنترل روشن/خاموش سیال در سیستم های لوله کشی استفاده می شود که بدنه شیر سه تکه، اتصال سه گیره و رابط نصب محرک مورد نیاز است. می توان آن را برای عملیات دستی پیکربندی کرد یا با یک محرک پنوماتیکی یا الکتریکی مناسب برای کنترل خودکار ترکیب کرد.

Q2: پد نصب ISO 5211 چه چیزی را ارائه می دهد؟

پد نصب ISO 5211 یک رابط نصب محرک استاندارد شده را فراهم می کند. محرک‌های پنوماتیکی یا الکتریکی سازگار را می‌توان بر اساس ابعاد نصب ISO 5211، مشروط به اندازه محرک و الزامات گشتاور سوپاپ، نصب کرد.

Q3: مزایای ساخت سه تکه چیست؟

ساختار سه تکه امکان دسترسی به اجزای داخلی شیر را پس از جداسازی و کاهش فشار خط لوله فراهم می کند. این می تواند بازرسی و جایگزینی صندلی ها، مهر و موم ها و سایر اجزای قابل تعمیر را در مقایسه با بدنه یک تکه کاملاً محصور ساده کند.

Q4: چه موادی برای این شیر استفاده می شود؟

بدنه ASTM A351 CF8M (316) است، در حالی که توپ و ساقه آن ASTM A182 F316 است. صندلی RPTFE (PTFE+15%fv) است. سایر تنظیمات مواد در صورت درخواست در دسترس هستند.

Q5: آیا می توان از این شیر با محرک های پنوماتیک یا الکتریکی استفاده کرد؟

بله. رابط نصب ISO 5211 برای نصب محرک طراحی شده است. محرک مناسب باید با توجه به اندازه سوپاپ، گشتاور عملیاتی، فشار، دما و الزامات سیستم کنترل انتخاب شود.

Q6: چه چیزی باید قبل از سفارش بررسی شود؟

اندازه سوپاپ مورد نیاز، ابعاد اتصال، فشار عملیاتی، دما، محیط فرآیند، مواد نشیمنگاه و روش تحریک را تأیید کنید. برای سیستم های خودکار، الگوی نصب محرک و گشتاور مورد نیاز نیز باید تایید شود.
