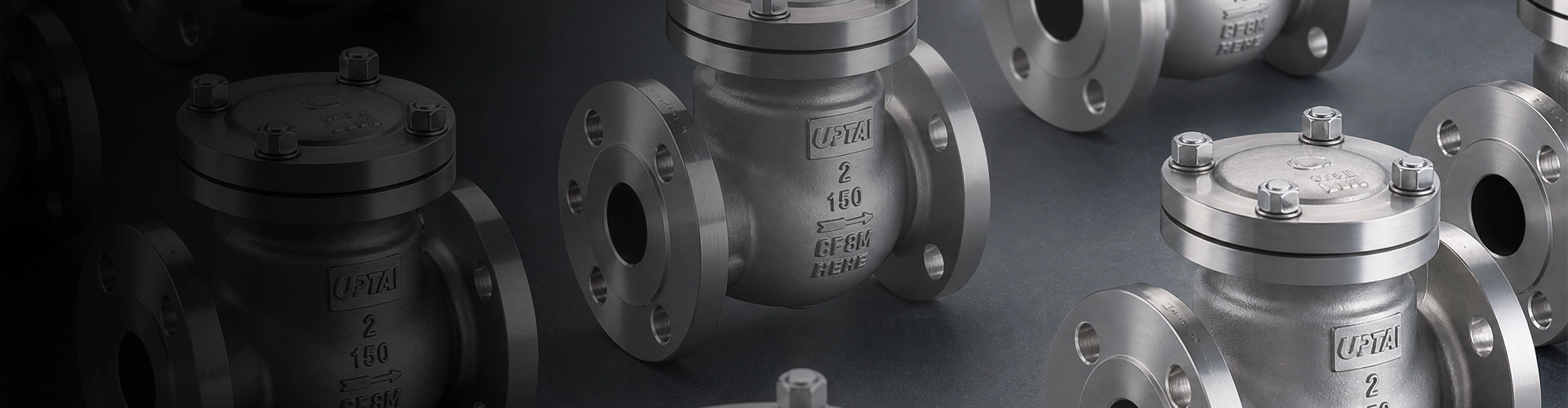

شیرهای چک مستقیم کارخانه با قیمت رقابتی

شیرهای بازرسی Shangtai به گونه ای طراحی شده اند که به سیال اجازه می دهند در یک جهت جریان داشته باشد در حالی که به طور خودکار از جریان معکوس در هنگام تغییر جهت جریان جلوگیری می کند. برخلاف شیرهای جداسازی دستی، این شیرهای خودکار به شرایط فشار و جریان در خط لوله بدون نیاز به محرک خارجی پاسخ می دهند.

آنها معمولاً در پایین دست پمپ ها، کمپرسورها و سایر تجهیزات فرآیند نصب می شوند تا به کاهش خطر جریان برگشتی و محافظت از سیستم های لوله کشی متصل کمک کنند. Shangtai ساخت و سازهای مختلف شیر را برای تصفیه آب، نفت و گاز، فرآوری شیمیایی، کارخانه‌های پتروشیمی، تولید برق، HVAC و کاربردهای صنعتی عمومی عرضه می‌کند.

تامین شیر چک صنعتی

Shangtai از انتخاب دریچه با توجه به اندازه لوله، کلاس فشار، متوسط، دما، جهت جریان، موقعیت نصب، نوع اتصال و ویژگی های پاسخ مورد نیاز پشتیبانی می کند. شرایط عملیاتی خود را برای تایید فنی و نقل قول ارسال کنید.

انواع محصول برای شرایط مختلف خط لوله

مکانیسم بسته شدن اثر مستقیمی بر پاسخ باز شدن، افت فشار، الزامات نصب و مقاومت در برابر جریان معکوس دارد. انتخاب ساخت و ساز مناسب مستلزم در نظر گرفتن ویژگی های جریان خط لوله و تجهیزات محافظت شده است.

سوپاپ های چک کن

یک دیسک لولایی تحت جریان رو به جلو باز می شود و با برگشت جریان به سمت صندلی باز می گردد. طرح‌های تاب معمولاً در سیستم‌های لوله‌کشی آب، تاسیسات و صنعتی که شرایط جریان مناسب در دسترس است استفاده می‌شوند.

شیرهای چک را بالا ببرید

عنصر بسته شدن در پاسخ به فشار جریان به صورت عمودی از روی صندلی حرکت می کند. این ساختار را می توان برای کاربردهایی در نظر گرفت که نیاز به حرکت کنترل شده دیسک و شرایط نصب مناسب دارند.

شیرهای چک پیستونی

ساختار پیستونی از یک پیستون یا دیسک هدایت شونده برای کنترل جریان رو به جلو و معکوس استفاده می کند. می توان آن را برای سیستم های فرآیندی انتخاب کرد که در آن رفتار بسته شدن پایدار و حرکت هدایت شده مورد نیاز است.

دریچه های چک توپ

یک توپ با توجه به جهت و فشار سیال حرکت می کند. این شیرها در کاربردهای مایع و ابزار منتخب مورد استفاده قرار می گیرند که در آن مکانیسم بسته شدن خود عمل فشرده مناسب است.

سوپاپ های دو صفحه ای

صفحات دوتایی تحت جریان رو به جلو باز می شوند و هنگامی که جریان معکوس می شود بسته می شوند. ساختار فشرده آنها به سبک ویفر می تواند به کاهش فضای نصب در سیستم های خط لوله مناسب کمک کند.

دریچه های بررسی جریان محوری

طرح‌های جریان محوری عنصر بسته‌کننده را در امتداد محور خط لوله هدایت می‌کنند و می‌توانند در مواردی که پاسخ سریع، نصب فشرده و ویژگی‌های جریان کنترل‌شده مورد نیاز است در نظر گرفته شوند.

جلوگیری از جریان برگشتی برای پمپ ها و تجهیزات فرآیند

جریان معکوس ممکن است زمانی رخ دهد که یک پمپ متوقف شود، شرایط فشار تغییر کند، یا سیال بین بخش های متصل یک سیستم لوله کشی حرکت کند. هنگامی که رابطه فشار بالادست به پایین دست تغییر می کند، یک شیر چک به درستی انتخاب شده می تواند به طور خودکار بسته شود و به محدود کردن جریان معکوس کمک کند.

نصب در اطراف خطوط تخلیه پمپ اهمیت ویژه ای دارد. نوع سوپاپ، ویژگی های بسته شدن، فاصله از خروجی پمپ و زانویی یا اتصالات نزدیک می تواند بر رفتار سیستم تأثیر بگذارد. برای کاربردهای حساس به نوسانات فشار، پاسخ بسته شدن و پتانسیل چکش آبی باید در طول انتخاب شیر ارزیابی شود.

عوامل کلیدی انتخاب:متوسط، اندازه اسمی، درجه فشار، دمای عملیاتی، سرعت جریان، جهت جریان، موقعیت نصب، افت فشار مجاز، فشار ترک خوردگی، ویژگی های بسته شدن و نوع اتصال.

فشار ترک خوردگی و جریان مورد نیاز

فشار ترک به حداقل فشار دیفرانسیل مورد نیاز برای جابجایی عنصر بسته از محل خود و اجازه دادن به جریان شروع می شود. این پارامتر به ویژه در سیستم های کم فشار، جریان گرانشی و سرعت کم اهمیت پیدا می کند.

دریچه ای با مقاومت باز شدن بیش از حد ممکن است افت فشار ناخواسته ایجاد کند یا جریان را در سیستمی با فشار محدود محدود ایجاد کند. برعکس، ویژگی های بسته شدن باید برای کاربرد مناسب باشد تا خطر عملیات ناپایدار یا نوسانات فشار مربوط به جریان معکوس را کاهش دهد.

هنگام درخواست پیکربندی، ارائه دبی معمولی و حداقل، فشار عملیاتی و فشار دیفرانسیل موجود می تواند به تعیین یک طراحی داخلی مناسب کمک کند.

مواد برای آب، فرآیند و خدمات صنعتی

انتخاب مواد باید بر اساس محیط کار، دما، فشار، شرایط خوردگی و الزامات پروژه قابل اجرا باشد. بسته به ساختار شیر، مواد بدنه و اجزای داخلی را می توان برای خدمات صنعتی مختلف مشخص کرد.

فولاد کربن

برای کاربردهای مناسب نفت، گاز، آب، بخار و فرآیندهای صنعتی که فولاد کربنی با محیط عملیاتی سازگار است استفاده می شود.

فولاد ضد زنگ

برای کاربردهایی که مقاومت در برابر خوردگی بهبود یافته مورد نیاز است انتخاب شده است. درجه مناسب باید با توجه به سیال و دما تعیین شود.

صندلی و مواد آب بندی

نشیمنگاه، واشر و مواد آب بندی باید بر اساس سازگاری سیال، فشار، دما و عملکرد قطع مورد نیاز انتخاب شوند.

اجزای داخلی

دیسک، لولا، فنر، پیستون، توپ و سایر اجزای داخلی باید با توجه به ساختار و شرایط عملکرد شیر مشخص شوند.

اتصالات پایانی و جهت نصب

پیکربندی‌های اتصال موجود ممکن است شامل لبه‌دار، ویفر، لگ، جوش لب به لب، جوش سوکت، رزوه‌دار و سایر انتهای پروژه باشد. اتصال انتخاب شده باید با ابعاد خط لوله، کلاس فشار، روش نصب و استاندارد اتصال قابل اجرا مطابقت داشته باشد.

هر طرحی برای هر جهت نصب مناسب نیست. برخی از مدل ها می توانند در خطوط لوله افقی و عمودی کار کنند، در حالی که برخی دیگر نیاز به جهت جریان یا موقعیت نصب خاصی دارند. همیشه قبل از راه اندازی فلش جریان شیر و الزامات نصب سازنده را بررسی کنید.

برای نصب عمودی، جهت جریان سیال و ویژگی های وزن یا فنر عنصر بسته می تواند بر رفتار باز و بسته شدن تأثیر بگذارد. این عوامل باید در هنگام انتخاب ساخت شیر در نظر گرفته شود.

کاهش صدا، لرزش و چکش آب

هنگامی که عنصر بسته به طور مکرر در شرایط جریان ناپایدار باز و بسته می شود، ممکن است صدا یا لرزش ایجاد شود. اندازه نادرست، سرعت جریان کم یا نوسان، تلاطم، آشغال، و نصب نامناسب در نزدیکی پمپ ها یا زانوها می تواند به این رفتار کمک کند.

چکش آب یکی دیگر از نکات مهم در سیستم هایی است که سرعت سیال به سرعت تغییر می کند. ویژگی های بسته شدن شیر، طرح خط لوله، عملکرد پمپ و حجم سیستم باید با هم ارزیابی شوند نه اینکه شیر را فقط بر اساس اندازه اسمی لوله انتخاب کنید.

برای کاربردهای خروجی پمپ و جریان با سرعت بالا

نرخ جریان پمپ، فشار تخلیه، اندازه لوله، ویژگی‌های سیال، موقعیت نصب و هرگونه نگرانی از چکش یا ارتعاش آب شناخته شده را ارائه دهید. این اطلاعات به Shangtai کمک می کند تا مشخصات ساخت و بسته شدن شیر مناسب را ارزیابی کند.

کاربرد در سیستم های لوله کشی صنعتی

این دریچه های خودکار در هر جایی که جریان معکوس می تواند بر عملکرد تجهیزات، پایداری فرآیند یا عملکرد خط لوله تأثیر بگذارد استفاده می شود. ساخت مناسب به محیط، شرایط جریان، فشار، دما و ترتیب نصب بستگی دارد.

خطوط خروجی پمپ

نصب شده در پایین دست پمپ ها برای کمک به جلوگیری از جریان معکوس در هنگام توقف پمپ یا تغییر فشار سیستم.

سیستم های نفت و گاز

در خطوط لوله تولید، انتقال، فرآیند و تاسیسات منتخب که در آن کنترل جریان یک طرفه مورد نیاز است استفاده می شود.

تصفیه آب

در سیستم های تامین آب، تصفیه، پمپاژ و فاضلاب برای جلوگیری از جریان برگشتی خط لوله استفاده می شود.

شیمی و پتروشیمی

پیکربندی مواد و آب بندی را می توان با توجه به محیط شیمیایی، فشار، دما و شرایط خوردگی انتخاب کرد.

تولید برق

در سیستم های مناسب آب، بخار، خنک کننده و کمکی که حفاظت در برابر جریان معکوس مورد نیاز است استفاده می شود.

تهویه مطبوع و تاسیسات

با توجه به شرایط عملیاتی برای سیستم های لوله کشی مناسب آب سرد، آب گرمایش، پمپ و تاسیسات انتخاب شده است.

ساخت و بازرسی

Shangtai تولید، بازرسی و عرضه را با توجه به پیکربندی شیر و الزامات کاربردی مدیریت می کند. کنترل کیفیت می تواند شامل بازرسی ابعادی، تأیید مواد، آزمایش فشار، عملکرد آب بندی، بررسی های عملیاتی و سایر روش های بازرسی قابل اجرا باشد.

شیرهای شانگتای دارای گواهینامه ISO 9001، CE و EAC هستند. محصولات منتخب همچنین می توانند بر اساس استانداردهای بین المللی قابل اجرا، از جمله API 6D و API 598، در صورت نیاز پروژه، تولید و آزمایش شوند.

مستندات پروژه:برای پروژه های فنی، استانداردهای طراحی و آزمایش قابل اجرا، کلاس فشار، الزامات مواد، استاندارد اتصال، الزامات بازرسی و اسناد گواهی را هنگام ارسال استعلام مشخص کنید.

نحوه تعیین شیر چک راست

انتخاب سوپاپ باید با شرایط عملیاتی شروع شود نه تنها با قطر لوله. متوسط، سرعت جریان، فشار، دما، جهت نصب، افت فشار مجاز و پاسخ مورد نیاز به جریان معکوس، همگی بر ساختار مناسب شیر تأثیر می‌گذارند.

برای سیستم‌های پمپ و کمپرسور، نرخ جریان معمولی و حداکثر، فشار عملیاتی، اندازه لوله، نوع تجهیزات و هرگونه شرایط نوسانی فشار یا چکش آب را ارائه دهید. برای سیستم های کم فشار، فشار ترک خوردگی و حداقل جریان عملیاتی پارامترهای انتخابی بسیار مفیدی هستند.

همچنین می‌توانید نقشه‌های خط لوله، زمان‌بندی شیرها، برگه‌های داده تجهیزات یا مشخصات شیر موجود را ارائه دهید. Shangtai می تواند اطلاعات موجود را قبل از تهیه پیکربندی و نقل قول بررسی کند. برای سایر محصولات شیرآلات صنعتی به آدرس زیر مراجعه کنیدمحدوده محصولات شیر شانگتای.

سوالات متداول

انواع رایج موجود چیست؟

مشترکشیرهای چکانواع آن شامل طرح های چرخشی، بالابر، پیستونی، توپی، صفحه دوگانه و جریان محوری است. هر سازه دارای مشخصات جریان، بسته شدن، کاهش فشار و نصب متفاوت است.

چگونه نوع مناسب را انتخاب کنم؟

انتخاب بستگی به محیط کار، اندازه لوله، درجه فشار، دما، سرعت جریان، موقعیت نصب، افت فشار مجاز، فشار ترک خوردگی و پاسخ بسته شدن مورد نیاز دارد.

آیا این شیرها را می توان به صورت عمودی نصب کرد؟

برخی از طرح ها را می توان به صورت عمودی نصب کرد، در حالی که برخی دیگر نیاز به جهت خاصی دارند. همیشه پیکان جریان، دستورالعمل های نصب و الزامات لوله کشی پروژه را دنبال کنید.

فشار ترک چیست؟

فشار ترک حداقل فشار دیفرانسیل مورد نیاز برای دور کردن المنت بسته کننده از محل خود و شروع جریان رو به جلو است. این به ویژه در سیستم های کم فشار و جریان گرانشی مرتبط است.

چرا یک سوپاپ صدا ایجاد می کند یا می لرزد؟

علل احتمالی عبارتند از اندازه نادرست، جریان ناپایدار، سرعت جریان کم، تلاطم، چکش آب، زباله های داخلی، یا نصب خیلی نزدیک به پمپ ها، زانوها، یا سایر اختلالات جریان.

چه اتصالات انتهایی در دسترس هستند؟

گزینه های متداول شامل اتصالات فلنجی، ویفری، لگ، جوش لب به لب، جوش سوکت، رزوه ای و سایر اتصالات مشخص شده پروژه، بسته به طراحی شیر و الزامات خط لوله است.

چه تعمیر و نگهداری مورد نیاز است؟

بازرسی ممکن است شامل عنصر بسته شدن، پین لولا، فنر، سطح صندلی، واشر و تمیزی داخلی باشد. اجزای آب بندی فرسوده یا آسیب دیده باید با توجه به شرایط سرویس و الزامات نگهداری تعویض شوند.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

لطفا اندازه شیر، کلاس فشار، نوع اتصال، ساخت سوپاپ، مواد، محیط کار، دما، جهت جریان، سرعت جریان، موقعیت نصب، مقدار و هر گونه نقشه یا مدارک فنی مورد نیاز را ارائه دهید.

برای حفاظت از جریان برگشتی به دریچه نیاز دارید؟

اندازه لوله، فشار، متوسط، سرعت جریان، موقعیت نصب، استاندارد اتصال و جزئیات برنامه خود را برای تایید فنی و نقل قول به Shangtai ارسال کنید.

ارسال استعلام | با شانگتای تماس بگیرید

View as

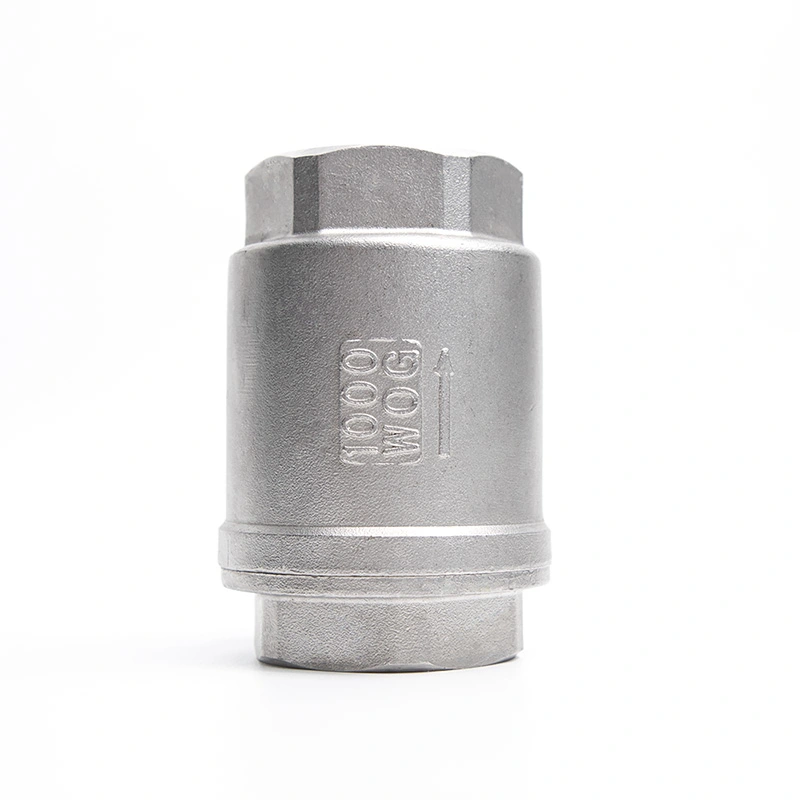

شیر چک عمودی فنر فولادی ضد زنگ

شیر چک عمودی فنر فولادی ضد زنگ Shangtai با بسته شدن سریع به کمک فنر از جریان برگشتی جلوگیری می کند و چکش آب را به حداقل می رساند. ساخته شده از فولاد ضد زنگ ممتاز، مقاومت در برابر خوردگی عالی و کنترل جریان بدون بازگشت قابل اعتماد را تضمین می کند.

بیشتر ببینید >> ارسال استعلام >>

سوپاپ چک سوئینگ ANSI کلاس 150

شیر چک Swing Shangtai ANSI Class 150 از یک دیسک لولایی برای کنترل جریان معکوس در خطوط لوله استفاده می کند. دیسک زمانی که محیط به جلو جریان می یابد باز می شود و زمانی که جریان تغییر جهت می دهد، بسته می شود و از جریان برگشتی به پمپ ها، کمپرسورها و سایر تجهیزات جلوگیری می کند. برای لوله کشی با قطر زیاد در سیستم های تصفیه آب، پتروشیمی، برق و صنعتی عمومی با مواد و گزینه های مختلف اتصال با توجه به شرایط سرویس موجود می باشد.

بیشتر ببینید >> ارسال استعلام >>
