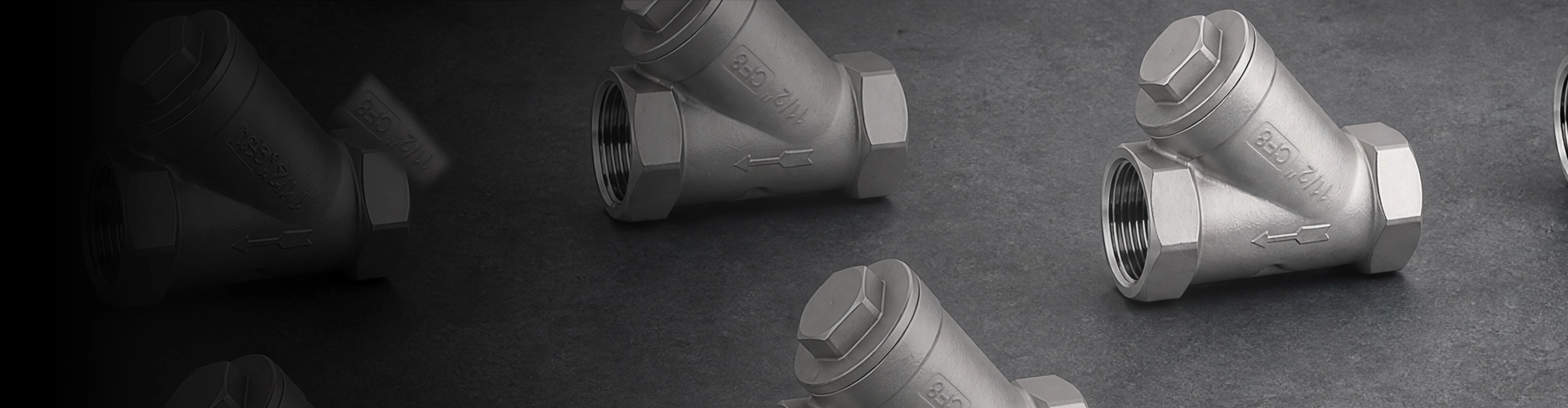

تولید کننده حرفه ای صافی Y برای سیستم های فیلتراسیون صنعتی بادوام

شانگتای صافی Yطراحی شده اند تا ذرات جامد و زباله ها را از رسانه های خط لوله قبل از رسیدن به پمپ ها، شیرهای کنترل، کنتورها، مبدل های حرارتی و سایر تجهیزات پایین دستی حذف کنند. بدنه Y شکل یک آرایش فیلتراسیون فشرده با صفحه قابل جابجایی را فراهم می کند و این صافی ها را برای سیستم های خط لوله که در آن محافظت از تجهیزات و نگهداری راحت صفحه مورد نیاز است، مناسب می کند.

صافی های نوع Y را می توان با آب، روغن، گاز، بخار و سایر رسانه های صنعتی سازگار با توجه به بدنه، صفحه نمایش و مواد آب بندی انتخاب شده استفاده کرد. پیکربندی های موجود را می توان با توجه به اندازه خط لوله، درجه فشار، جهت جریان، الزامات فیلتراسیون، استاندارد اتصال و شرایط نصب مشخص کرد.

حفاظت از خطوط لوله صنعتی
شانگتای صافی های خط لوله نوع Y را برای محافظت از تجهیزات و فیلتراسیون ذرات جامد عرضه می کند. اندازه خط لوله، متوسط، فشار، دما، نوع اتصال و سطح فیلتراسیون مورد نیاز خود را برای پشتیبانی از پیکربندی و نقل قول ارائه کنید.

چگونه صافی Y از تجهیزات پایین دستی محافظت می کند

صفحه صافی ذرات جامد حمل شده توسط محیط خط لوله را قطع می کند در حالی که به سیال اجازه می دهد از طریق گذرگاه جریان اصلی ادامه دهد. این به کاهش خطر ورود زباله به اجزای حساس پایین دست کمک می کند و می تواند از عملکرد پایدارتر پمپ ها، شیرهای کنترل، کنتورها، مبدل های حرارتی و تجهیزات مشابه پشتیبانی کند.

برخلاف فیلتری که برای جداسازی ریز یا تخصصی طراحی شده است، صافی خط لوله معمولاً برای حذف مکانیکی ذرات جامد بزرگتر و زباله های سمت نصب استفاده می شود. باز شدن صفحه نمایش مناسب باید با توجه به سطح حفاظتی مورد نیاز و افت فشار مجاز سیستم انتخاب شود.

بدنه Y-Type و طراحی صفحه نمایش قابل جابجایی

بدنه مشخصه Y شکل صفحه فیلتر را در زاویه ای نسبت به مسیر جریان اصلی قرار می دهد. این پیکربندی آرایش فشرده ای را برای بسیاری از سیستم های لوله کشی صنعتی فراهم می کند و در عین حال اجازه می دهد صفحه نمایش برای بازرسی و تمیز کردن برداشته شود.

بسته به طرح، یک اتصال تخلیه یا بلوند نیز می تواند برای کمک به حذف زباله های انباشته شده بدون از بین بردن کامل خط لوله ارائه شود. پیکربندی واقعی باید با توجه به مدل شیر یا صافی، ترتیب نصب و الزامات پروژه تأیید شود.

تمیز کردن صفحه نمایش بخشی از تعمیر و نگهداری صافی است
همانطور که زباله ها روی صفحه انباشته می شوند، مقاومت جریان می تواند افزایش یابد. بازرسی و تمیز کردن منظم به حفظ ظرفیت جریان مورد نیاز و حفظ افت فشار در محدوده قابل قبول برای سیستم کمک می کند.

انتخاب مش صفحه و سوراخ

باز شدن صفحه یکی از مهمترین پارامترها هنگام انتخاب صافی نوع Y است. یک دهانه کوچکتر می تواند باعث حفظ ذرات ریز شود، اما همچنین ممکن است افت فشار را افزایش دهد و زمانی که خط لوله حاوی سطح بالایی از زباله است نیاز به تمیز کردن مکرر داشته باشد.

انتخاب باید اندازه ذرات مورد نیاز حذف، ویسکوزیته متوسط، سرعت جریان، افت فشار مجاز و حساسیت تجهیزات پایین دست را در نظر بگیرد. Shangtai می تواند این پارامترها را هنگام تأیید پیکربندی صفحه نمایش مناسب بررسی کند.

عامل انتخاب	چرا اهمیت دارد
اندازه ذرات	باز شدن صفحه مورد نیاز برای حذف زباله را تعیین می کند
نرخ جریان	بر سرعت جریان و کاهش فشار از طریق صفحه نمایش تأثیر می گذارد
ویسکوزیته متوسط	بر مقاومت جریان و عملکرد فیلتراسیون تأثیر می گذارد
تجهیزات پایین دستی	سطح مورد نیاز حفاظت از ذرات را تعیین می کند
فرکانس تمیز کردن	به تعیین اینکه آیا تمیز کردن دستی یا چیدمان تخلیه/دمنده مناسب است یا خیر کمک می کند

ظرفیت افت فشار و جریان

هر صافی مقداری افت فشار ایجاد می کند زیرا محیط از یک صفحه عبور می کند. افت فشار می تواند با تجمع ذرات روی عنصر فیلتراسیون افزایش یابد. به همین دلیل، انتخاب صافی Y باید دبی مورد نیاز، اندازه لوله، سطح صفحه نمایش، باز شدن صفحه و فشار دیفرانسیل مجاز را در نظر بگیرد.

تمیز کردن منظم زمانی مهم است که خط لوله مقدار قابل توجهی زباله را حمل کند. گیج های فشار یا نشانگرهای فشار تفاضلی را می توان در سیستم های مناسب برای کمک به تعیین زمانی که صفحه نمایش نیاز به بازرسی یا تمیز کردن دارد استفاده کرد.

جهت نصب و جهت جریان

نصب صحیح برای جمع آوری موثر ذرات و نگهداری راحت مهم است. فلش جریان روی بدنه صافی باید با جهت جریان واقعی خط لوله مطابقت داشته باشد. محفظه صفحه نیز باید مطابق با مدل و محیط خاص قرار گیرد تا زباله های جمع آوری شده بتوانند در محفظه تعیین شده باقی بمانند.

بسیاری از طرح های نوع Y را می توان در خطوط لوله افقی نصب کرد، در حالی که تنظیمات خاصی را می توان در خطوط لوله عمودی نیز استفاده کرد که جهت جریان و جهت صفحه نمایش مناسب باشد. الزامات نصب باید قبل از نصب صافی در سیستم تأیید شود.

برای بخار یا سایر خدمات ویژه، جهت نصب ممکن است نیاز به بررسی بیشتری برای مدیریت میعانات، زهکشی و دسترسی به تعمیر و نگهداری داشته باشد. همیشه مستندات محصول قابل اجرا و الزامات لوله کشی پروژه را دنبال کنید.

مواد بدنه و صفحه نمایش

انتخاب مواد باید بر اساس محیط خط لوله، فشار، دما و شرایط خوردگی باشد. مواد متداول بدنه شامل فولاد کربن، فولاد ضد زنگ، چدن، چدن انعطاف پذیر و فولاد آلیاژی است. فولاد ضد زنگ و سایر مواد مقاوم در برابر خوردگی ممکن است با توجه به محیط سرویس برای صفحه نمایش انتخاب شوند.

برای محیط های خورنده یا با دمای بالاتر، هم بدنه و هم مواد صفحه نمایش داخلی باید از نظر سازگاری بررسی شوند. مواد آب بندی نیز باید با توجه به دمای عملیاتی و محیط انتخاب شوند.

اتصالات انتهایی برای لوله کشی صنعتی

صافی های نوع Y Shangtai را می توان با گزینه های مختلف اتصال انتهایی مطابق با طراحی خط لوله و استانداردهای قابل اجرا پیکربندی کرد. پیکربندی های رایج شامل اتصالات فلنجی، رزوه ای، جوش لب به لب و اتصالات جوش سوکتی است.

هنگام انتخاب اتصال، استاندارد خط لوله، اندازه اسمی، درجه فشار، روش نصب، فضای موجود و الزامات نگهداری را در نظر بگیرید. تطبیق اتصال صافی با سیستم لوله کشی موجود به ساده سازی نصب و جایگزینی در آینده کمک می کند.

برنامه های کاربردی محصول

صافی‌های Y معمولاً در بالادست تجهیزات نصب می‌شوند که ممکن است تحت تأثیر ذرات جامد یا زباله‌های نصب قرار گیرند. کاربردهای معمولی عبارتند از:

سیستم های خط لوله نفت و گاز
فرآوری پتروشیمی و شیمیایی
سیستم های تصفیه آب و تامین آب
تولید برق و لوله کشی برق
سیستم های HVAC و آب سرد
لوله کشی دریایی و کشتی
خطوط لوله فرآیندهای صنعتی
حفاظت از پمپ و شیر کنترل
مبدل حرارتی و محافظ کنتور

پیکربندی مناسب صافی به محیط، شرایط عملیاتی، الزامات فیلتراسیون و استاندارد لوله کشی قابل اجرا بستگی دارد. برای مایعات خاص یا سرویس شدید، پارامترهای فنی باید قبل از انتخاب بررسی شوند.

تولید، بازرسی و کنترل کیفیت

شانگتای الزامات ساخت و بازرسی کلیدی را مطابق با مشخصات محصول قابل اجرا کنترل می کند. انتخاب مواد، ابعاد بدنه، پیکربندی صفحه نمایش، ابعاد اتصال، اجزای آب بندی و الزامات مربوط به فشار را می توان در طول تولید و بازرسی کیفیت بررسی کرد.

شانگتای تحت سیستم مدیریت کیفیت ISO 9001 عمل می کند و محصولاتی را با پشتیبانی از گواهینامه CE و EAC ارائه می دهد. در مواردی که پروژه مورد نیاز است، استانداردهای مربوطه و الزامات بازرسی مانند API 6D و API 598 را می توان با توجه به محصول خاص و مستندات سفارش بررسی کرد.

مستندات پروژه و بازرسی
برای پروژه های صنعتی، Shangtai می تواند مشخصات مواد مورد نیاز، رتبه بندی فشار، استانداردهای اتصال، الزامات بازرسی، نقشه ها و اسناد قابل اجرا را قبل از تولید و ارسال بررسی کند.

نحوه انتخاب صافی مناسب نوع Y

قبل از درخواست قیمت، اطلاعات زیر را آماده کنید:

اندازه اسمی لوله یا صافی
درجه بندی فشار
محیط کار
دمای عملیاتی
مش صفحه یا اندازه سوراخ مورد نیاز
جنس بدنه و صفحه نمایش
پایان نوع اتصال
جهت نصب خط لوله
دبی مورد نیاز
کمیت و الزامات پروژه
نقشه ها، مشخصات، یا اسناد فنی، در صورت وجود

اگر صافی برای محافظت از پمپ، شیر کنترل، متر یا مبدل حرارتی خاص در نظر گرفته شده است، ارائه اطلاعات تجهیزات و سطح فیلتراسیون مورد نیاز می تواند به تعیین یک پیکربندی مناسب کمک کند.

سوالات متداول

انواع متداول صافی های خط لوله چیست؟

طرح های رایج شامل صافی های مخروطی نوع Y، سبد، تی، دوبلکس و موقت می باشد. پیکربندی نوع Y اغلب زمانی در نظر گرفته می‌شود که به یک چیدمان درون خطی فشرده و صفحه قابل جابجایی نیاز باشد. انتخاب نهایی به طرح خط لوله، ظرفیت جریان، دسترسی تعمیر و نگهداری و نیازهای فیلتراسیون بستگی دارد.

چگونه می توانم مش صفحه یا اندازه سوراخ مناسب را انتخاب کنم؟

انتخاب به اندازه ذراتی که باید حذف شوند، ویسکوزیته متوسط، سرعت جریان، افت فشار مجاز و حساسیت تجهیزات پایین دست بستگی دارد. صفحه نمایش ظریف همیشه انتخاب مناسبی نیست زیرا می تواند افت فشار و فرکانس تمیز کردن را افزایش دهد.

آیا صافی نوع Y را می توان به صورت عمودی نصب کرد؟

برخی از تنظیمات را می توان در خطوط لوله عمودی نصب کرد که جهت جریان و جهت صفحه نمایش مناسب باشد. نصب باید از فلش جریان، دستورالعمل‌های محصول و الزامات محیط خاص و آرایش خط لوله پیروی کند.

هر چند وقت یکبار باید صفحه صافی تمیز شود؟

فرکانس تمیز کردن به مقدار و نوع زباله در خط لوله بستگی دارد. یک گیج فشار یا نشانگر فشار تفاضلی می تواند به شناسایی افزایش مقاومت و تعیین زمان مورد نیاز برای بازرسی صفحه نمایش یا تمیز کردن کمک کند.

آیا صافی های Y فشار خط لوله را کاهش می دهند؟

بله. هر صافی با عبور ماده از روی صفحه، مقداری افت فشار ایجاد می کند. اندازه صحیح، انتخاب صفحه نمایش مناسب، سطح جریان کافی و تمیز کردن منظم می تواند به حفظ افت فشار در محدوده قابل قبول سیستم کمک کند.

چه موادی موجود است؟

مواد متداول بدنه شامل فولاد کربن، فولاد ضد زنگ، چدن، چدن انعطاف پذیر و فولاد آلیاژی است. مواد صفحه نمایش اغلب فولاد ضد زنگ یا سایر آلیاژهای مقاوم در برابر خوردگی هستند. مواد مناسب به محیط، فشار، دما و شرایط خوردگی بستگی دارد.

چه اتصالات انتهایی را می توان عرضه کرد؟

گزینه های رایج عبارتند از اتصالات فلنجی، رزوه ای، جوش لب به لب و اتصالات جوش سوکتی. اتصال مورد نیاز باید با استاندارد خط لوله، اندازه اسمی، درجه فشار و الزامات نصب مطابقت داشته باشد.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

لطفاً اندازه، درجه فشار، نوع صافی، جنس بدنه، اندازه مش صفحه یا سوراخ، محیط کار، دما، نوع اتصال، موقعیت نصب، سرعت جریان و مقدار را ارائه دهید. نقشه ها یا مشخصات پروژه نیز زمانی مفید هستند که یک پیکربندی یا نیاز بازرسی خاص درگیر باشد.

به یک صافی نوع Y برای خط لوله خود نیاز دارید؟
اندازه لوله، متوسط، فشار، دما، نوع اتصال، نیاز فیلتراسیون و مقدار خود را برای تایید فنی و نقل قول به Shangtai ارسال کنید.

ارسال استعلامیابا شیر شانگتای تماس بگیریدبرای کمک به انتخاب صافی نوع Y، مشخصات فنی، الزامات پروژه و قیمت‌گذاری.

View as

استیل Y-استیل

صافی Y از فولاد ضد زنگ Shangtai به طور موثر ناخالصی های جامد را از خطوط لوله حذف می کند تا از پمپ ها، شیرها و ابزار دقیق محافظت کند. با ساختار جمع و جور، منطقه فیلتر بزرگ و افت فشار کم، مناسب سیستم های آب، نفت و گاز هستند. ما به عنوان یک کارخانه مستقیم با بسته بندی سختگیرانه کنترل کیفیت و صادرات، راه حل های فیلتراسیون صنعتی بادوام را ارائه می دهیم.
