استیل Y-استیل

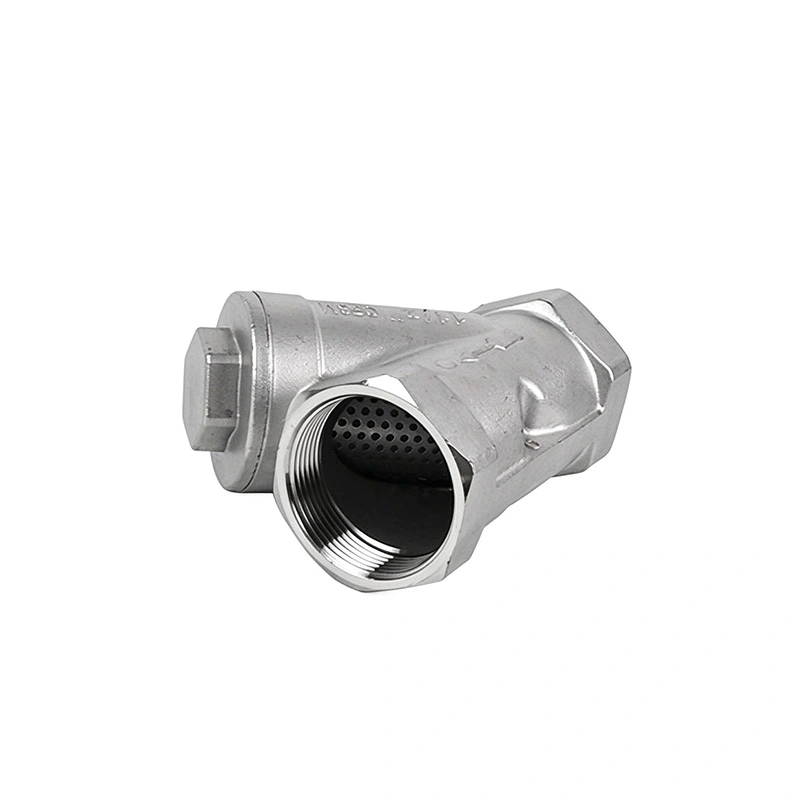

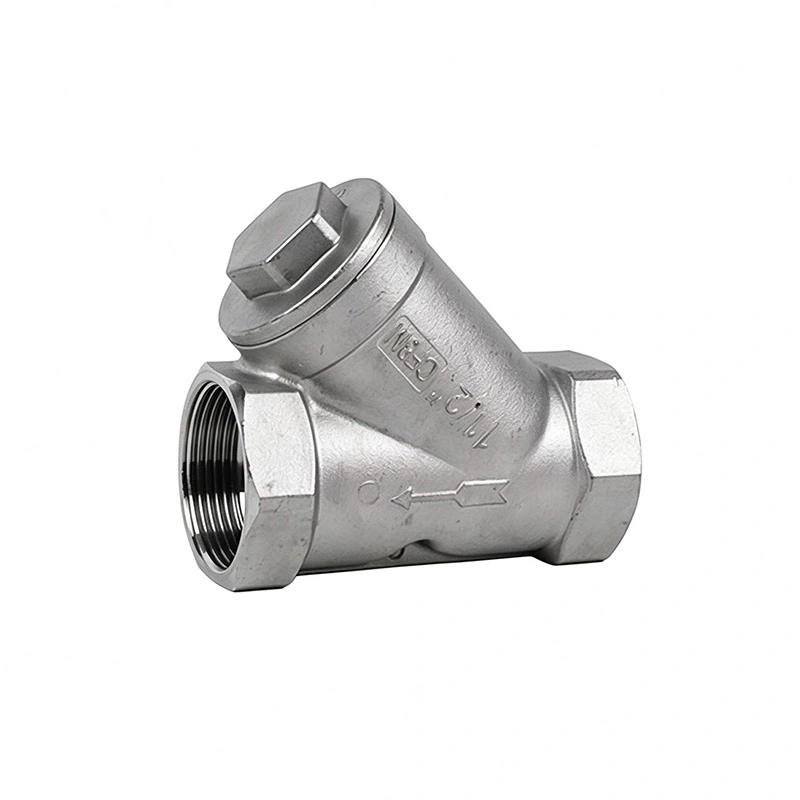

یک صافی Y-استیل ضد زنگ برای حذف مواد جامد معلق، زنگ زدگی، رسوب و سایر ذرات ناخواسته از خط سیال قبل از رسیدن به تجهیزات پایین دست استفاده می شود. معمولاً در بالادست پمپ ها، شیرهای کنترل، کنتورها، مبدل های حرارتی و سایر اجزایی که ممکن است تحت تأثیر آلاینده های جامد قرار گیرند، نصب می شود.

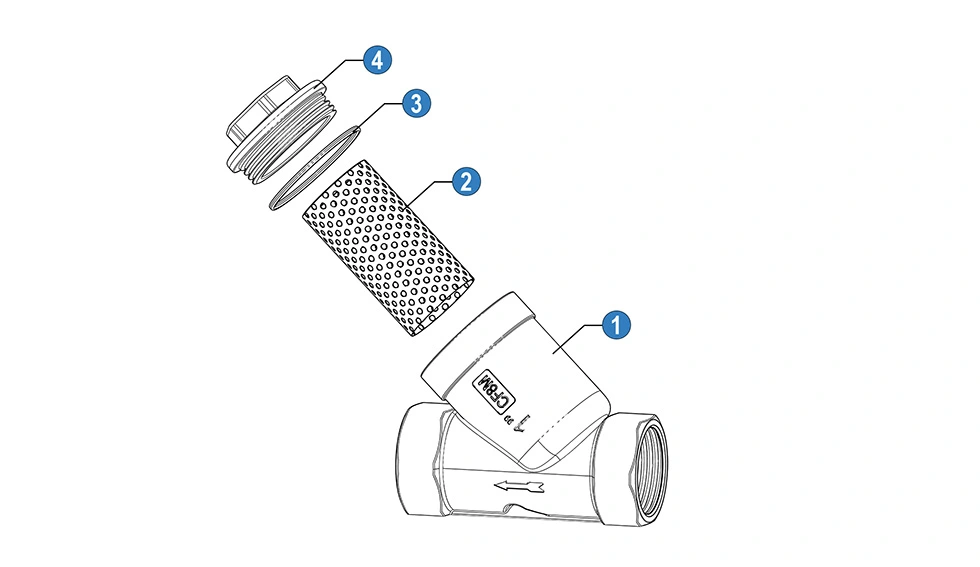

سیال از طریق ورودی وارد می شود و از یک صفحه قابل جابجایی نصب شده در داخل بدنه صافی عبور می کند. ذرات جامد توسط صفحه نمایش حفظ می شوند، در حالی که مایع فیلتر شده از طریق خروجی ادامه می یابد. هنگامی که زباله های انباشته شده شروع به محدود کردن جریان می کنند، صفحه را می توان برداشت و تمیز کرد.

هنگامی که اختلاف فشار در صافی افزایش می یابد، جریان پایین دست کاهش می یابد یا بازرسی معمول مقدار قابل توجهی از زباله های جمع آوری شده را نشان می دهد، صفحه باید بازرسی و تمیز شود. فاصله تمیز کردن به تمیزی محیط و شرایط کار بستگی دارد.

انتخاب باید اندازه خط لوله، سرعت جریان، فشار عملیاتی، دما، نوع سیال و سطح فیلتراسیون مورد نیاز را در نظر بگیرد. صافی باید ظرفیت جریان مورد نیاز را بدون ایجاد افت فشار بیش از حد در شرایط عملیاتی عادی فراهم کند.

دقت فیلتر توسط باز شدن صفحه یا مشخصات مش تعیین می شود. یک صفحه نمایش ریزتر می تواند ذرات کوچکتر را حفظ کند، اما ممکن است افت فشار بیشتری ایجاد کند و نیاز به تمیز کردن مکرر داشته باشد. بنابراین صفحه نمایش مناسب باید با توجه به اندازه ذراتی که باید حذف شود و سرعت جریان مورد نیاز انتخاب شود.

صافی های Y را می توان با آب، نفت، گاز و سایر سیالات صنعتی سازگار استفاده کرد. مواد بدنه، مواد صفحه نمایش، اجزای آب بندی، درجه بندی فشار و درجه حرارت باید قبل از انتخاب با شرایط خدمات واقعی بررسی شوند.

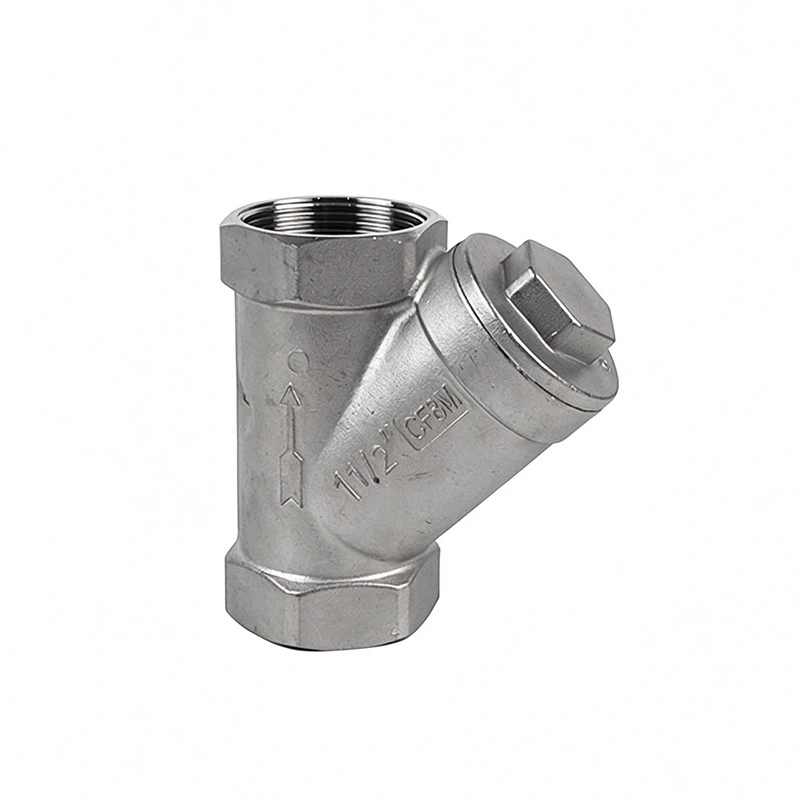

بله. جهت جریان باید از فلش یا علامت جریان روی بدنه صافی پیروی کند. موقعیت نصب همچنین باید به محفظه صفحه برای بازرسی و تمیز کردن دسترسی داشته باشد. دستورالعمل های نصب سازنده باید برای پیکربندی خاص دنبال شود.

یک صافی Y عموماً برای حذف مکانیکی ذرات جامد از یک خط لوله استفاده می شود و اغلب به عنوان یک وسیله محافظ در بالادست سایر تجهیزات نصب می شود. هنگامی که سطح حذف ذرات خاصی مورد نیاز است، یک فیلتر ممکن است از یک محیط فیلتراسیون ریزتر یا تخصصی تر استفاده کند. انتخاب مناسب به سیال، اندازه ذرات، سرعت جریان و نیازهای فیلتراسیون بستگی دارد.

افت فشار می تواند تحت تأثیر اندازه صافی، باز شدن صفحه، سرعت جریان، ویسکوزیته سیال و مقدار زباله های انباشته شده روی صفحه باشد. انتخاب اندازه مناسب و تمیز کردن صفحه قبل از ایجاد رسوب بیش از حد می تواند به حفظ شرایط جریان مورد نیاز کمک کند.

اطلاعات کلیدی شامل اندازه اسمی لوله، نوع اتصال، محیط سیال، فشار عملیاتی، دمای عملیاتی، سرعت جریان، دقت فیلتراسیون مورد نیاز، مواد بدنه و مشخصات صفحه نمایش است. برای کاربردهای خاص، الزامات اضافی مانند مقاومت در برابر خوردگی، جهت نصب یا اسناد بازرسی نیز باید تایید شود.
