تولید کننده شیرهای توپی سه طرفه حرفه ای چین

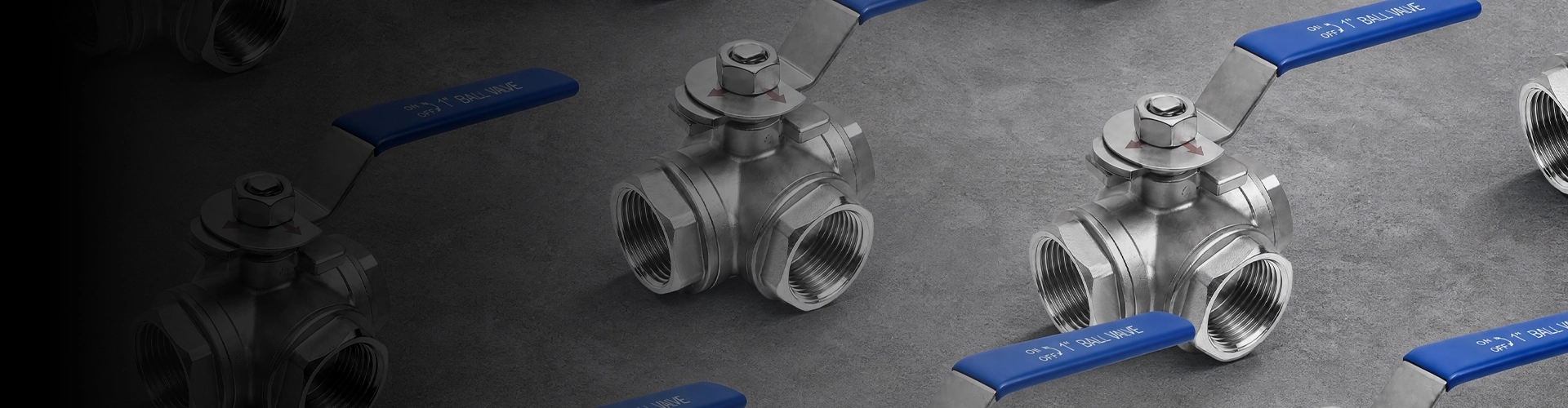

شانگتایشیرهای توپی سه راهه برای سیستم های خط لوله صنعتی که نیاز به تعویض جریان، انحراف یا ترکیب در یک بدنه شیر دارند طراحی شده اند. با سه پورت و الگوهای جریان پورت L یا T-port قابل انتخاب، می توانند رسانه ها را بین مسیرهای مختلف خط لوله هدایت کنند و در عین حال به ساده سازی ترتیبات لوله کشی کمک کنند.

این شیرها برای تصفیه آب، فرآوری شیمیایی، تهویه مطبوع، غذا و نوشیدنی، هوای فشرده، انتقال سوخت و به طور کلی جابجایی سیالات صنعتی مناسب هستند. Shangtai انواع مختلف اتصال، مواد، گزینه های آب بندی و روش های عملیاتی را با توجه به محیط، فشار، دما و پیکربندی خط لوله مورد نیاز ارائه می دهد. برای دیگر ساخت و سازهای شیر توپی، به ما مراجعه کنیدمحدوده محصولات شیر ​​توپی.

الگوهای جریان L-Port و T-Port

پیکربندی داخلی توپ تعیین می کند که چگونه سه پورت در موقعیت های مختلف دسته به هم متصل شوند. طراحی های پورت L و T قابل تعویض نیستند زیرا ترکیبات مسیر جریان متفاوتی را ارائه می دهند.

پیکربندی سه راه L-Port

چیدمان پورت L معمولاً زمانی استفاده می شود که شیر باید جریان را بین دو مسیر موجود تغییر دهد. بسته به طراحی توپ خاص، می تواند محیط را از یک ورودی به یکی از دو خروجی هدایت کند یا بین دو جهت جریان سوئیچ کند.

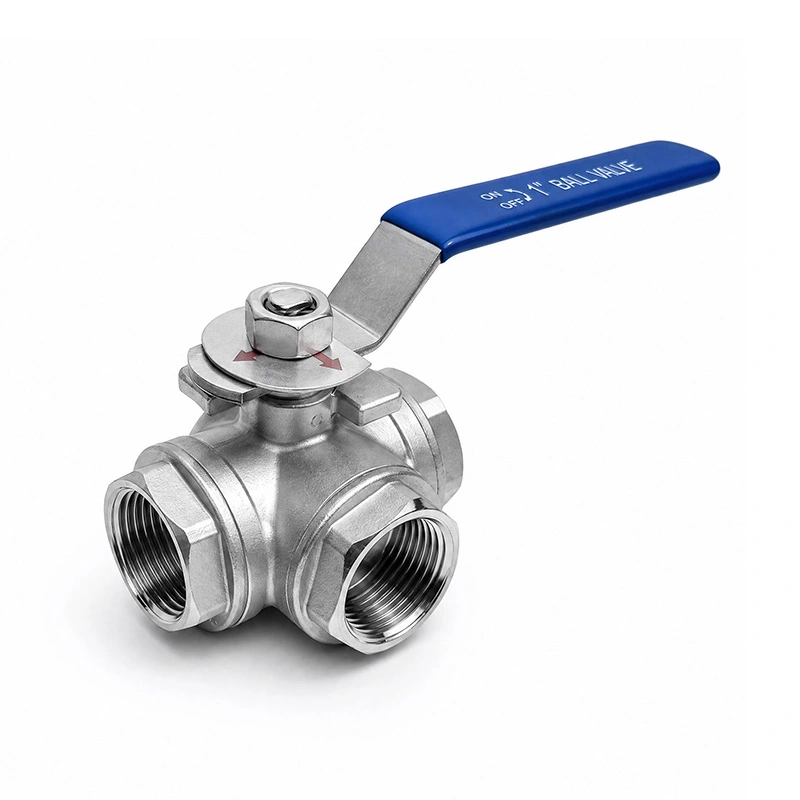

پیکربندی سه راه T-Port

یک آرایش پورت T ترکیبات مسیر جریان اضافی را فراهم می کند و می تواند برای برنامه های کاربردی شامل انحراف یا ترکیب جریان استفاده شود. مسیرهای موجود واقعی به هندسه داخلی توپ و موقعیت دسته بستگی دارد، بنابراین توالی عملیاتی مورد نیاز باید قبل از تولید تأیید شود.

تغییر جریان، انحراف و ترکیب

برخلاف شیر توپی دو پورت استاندارد که عمدتاً برای جداسازی روشن/خاموش استفاده می‌شود، یک پیکربندی سه طرفه به شیر اجازه می‌دهد تا جریان بین مسیرهای خط لوله متعدد را مدیریت کند. بسته به الگوی پورت، می‌توان از آن برای جابه‌جایی بین خطوط، هدایت یک رسانه به سمت تجهیزات مختلف یا ترکیب جریان‌های سازگار استفاده کرد.

این می تواند تعداد شیرهای جداگانه مورد نیاز در ترتیبات لوله کشی خاص را کاهش دهد و ممکن است چیدمان تجهیزات را ساده کند. پیکربندی شیر همیشه باید بر اساس نیازهای جریان فرآیند واقعی انتخاب شود نه صرفاً با اندازه لوله.

گزینه های اتصال برای سیستم های مختلف خط لوله

شانگتای می تواند پیکربندی های مختلف اتصال انتهایی را با توجه به استاندارد خط لوله و الزامات نصب ارائه دهد. بسته به طراحی و مشخصات شیر، گزینه های موجود ممکن است شامل اتصالات رزوه ای، فلنجی، جوشی سوکت و جوش لب به لب باشد.

انتخاب اتصال باید اندازه اسمی لوله، درجه فشار، روش نصب، تجهیزات اطراف و استانداردهای قابل اجرا پروژه را در نظر بگیرد. هنگام تعویض یک شیر موجود، ارائه مشخصات یا نقشه های اصلی اتصال می تواند به تأیید سازگاری کمک کند.

انتخاب مواد و آب بندی

انتخاب بدنه و مواد داخلی باید بر اساس محیط کار، فشار، دما و شرایط خوردگی باشد. توپ، ساقه، صندلی ها و اجزای آب بندی نیز باید با محیط سرویس و محیط عملیاتی سازگار باشند.

مواد آب بندی معمولی ممکن است شامل PTFE، PTFE تقویت شده و سایر مواد خاص کاربرد باشد. پیکربندی مناسب آب بندی به محدوده دمای واقعی، سازگاری شیمیایی، شرایط فشار و عملکرد خدمات مورد نیاز بستگی دارد.

عملیات دستی و خودکار

پیکربندی های سه طرفه را می توان به صورت دستی یا یکپارچه با یک محرک زمانی که نیاز به تعویض جریان از راه دور یا خودکار است، اجرا کرد. دسته های دستی برای عملیات محلی مناسب هستند، در حالی که محرک های پنوماتیکی و الکتریکی را می توان برای سیستم های فرآیند خودکار در نظر گرفت.

برای کاربردهای فعال، حالت کنترل مورد نیاز، توالی عملیات، نوع محرک، منبع تغذیه یا تامین هوا، و الزامات ایمن خرابی باید قبل از تولید تایید شود. محرک همچنین باید به درستی با گشتاور سوپاپ و شرایط عملکرد مطابقت داشته باشد.

برنامه های کاربردی محصول

سوئیچینگ جریان سه پورت در سیستم هایی مفید است که یک خط لوله نیاز به اتصال به مسیرهای فرآیند یا تجهیزات مختلف دارد. کاربردهای معمولی شامل سیستم‌های تصفیه آب، خطوط گردش HVAC، پردازش شیمیایی، تجهیزات مواد غذایی و آشامیدنی، سیستم‌های هوای فشرده، انتقال سوخت، توزیع سیال و خدمات عمومی صنعتی است.

مناسب بودن واقعی بستگی به محیط، فشار، دما، سرعت جریان، سازگاری مواد و الگوی سوئیچینگ مورد نیاز دارد. برای کاربردهایی که به جای انتخاب مسیر جریان به جداسازی دو طرفه ساده نیاز دارند، یک استاندارد استشیر توپی 2 تکهیاشیر توپی 3 تکهممکن است مناسب تر باشد.

ساخت و بازرسی کیفیت

شانگتای ماشینکاری، مونتاژ، بازرسی، آزمایش فشار و آماده سازی نهایی را با توجه به پیکربندی شیر مشخص شده مدیریت می کند. برای محصولات سه طرفه، توجه ویژه باید به ترتیب درگاه، جهت گیری توپ، عملکرد آب بندی، موقعیت عملیاتی و ابعاد اتصال داده شود.

الزامات فنی خاص پروژه را می توان قبل از تولید بررسی کرد، از جمله مواد، درجه بندی فشار، استانداردهای اتصال، الگوی جریان، الزامات محرک و مستندات مورد نیاز. این کمک می کند تا اطمینان حاصل شود که پیکربندی شیر عرضه شده با طرح خط لوله مورد نظر مطابقت دارد.

نحوه انتخاب شیرهای توپی سه طرفه مناسب

انتخاب دقیق با مسیر جریان مورد نیاز به جای اندازه شیر به تنهایی شروع می شود. قبل از درخواست نقل قول، اطلاعات زیر را در صورت وجود آماده کنید:

• اندازه شیر و قطر اسمی لوله
• L-port یا T-port مورد نیاز
• مسیرهای جریان ورودی و خروجی مورد نیاز
• ویژگی های محیط کار و سیال
• درجه بندی فشار و فشار کاری
• دمای عملیاتی
• الزامات بدنه و مواد آب بندی
• اتصال رزوه ای، فلنجی، جوشی سوکتی یا جوشی لب به لب
• عملکرد دستی، پنوماتیک یا الکتریکی
• الزامات ولتاژ محرک، تامین هوا یا کنترل
• مقدار مورد نیاز و مستندات پروژه
• نمودار جریان یا ترسیم خط لوله، در صورت وجود

اگر مطمئن نیستید که پیکربندی پورت L یا T با خط لوله شما مطابقت دارد،نمودار جریان و الزامات شیر ​​خود را ارسال کنیدبه شانگتای تیم ما می تواند مسیرهای جریان و پارامترهای فنی را قبل از نقل قول بررسی کند.
