بینش فنی: 2000 WOG 2-Piece High Platform Valve Ball - ویژگی های طراحی و محیط های کاربردی

خطوط لوله خروجی فشار متوسط ​​یک ایستگاه تنظیم فشار گاز شهری با فشار طراحی 4.0 مگاپاسکال کار می کند. این سیستم برای ارسال از راه دور و خاموش شدن اضطراری نیاز به یکپارچگی با یک سیستم SCADA دارد. شیرها باید نشتی خارجی صفر، فواصل طولانی بدون نیاز به تعمیر و نگهداری داشته باشند و از سرویس دهی در خط پشتیبانی کنند تا از اختلال در عرضه گاز به منطقه جلوگیری شود.

2000 شیر توپی 2 تکه سکوی بالا WOG در CF8 (فولاد ضد زنگ 304) با انتهای رزوه‌ای NPT و صندلی‌های تقویت‌شده RPTFE انتخاب شدند که مجهز به محرک‌های الکتریکی ضد انفجار مستقیم نصب شده بودند. درجه بندی فشار شیر بسیار بیشتر از فشار عملیاتی واقعی است.

• بدنه و آب بندی سوپاپ در شرایط طولانی مدت کم تنش عمل می کنند و خزش آب بند را تا حد زیادی کاهش می دهند. عمر سرویس بیش از بیش از50%در مقایسه با شیرهای توپی استاندارد PN40.

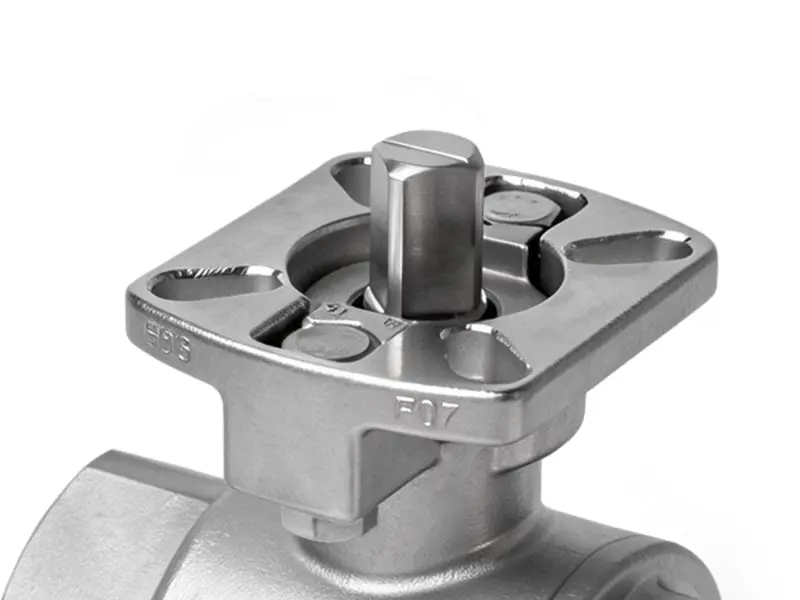

• پلت فرم بالا استاندارد ISO 5211 نصب مستقیم محرک بدون براکت آداپتور را امکان پذیر می کند و زمان نصب را کاهش می دهد.30%و اطمینان از هم محوری بالاتر برای دقت کنترل از راه دور پایدار.

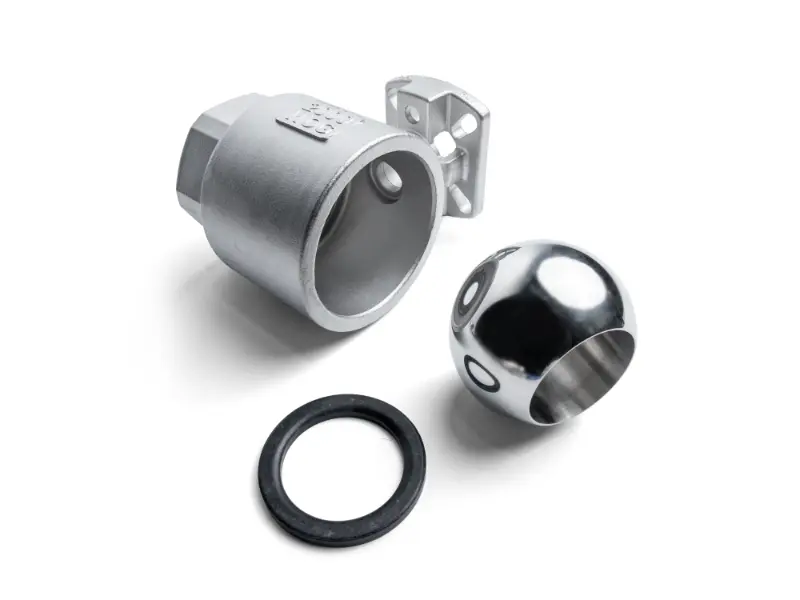

• طراحی بدنه تقسیم 2 تکه از جداسازی داخل خط و جایگزینی آب بندی بدون برش خط لوله پشتیبانی می کند و زمان خرابی تعمیر و نگهداری منطقه را کاهش می دهد.70%.
• ساختار آب بندی دو طرفه توپ شناور نشت خارجی صفر را ارائه می دهد و از انتقال ایمن گاز و مطابقت با مشخصات طراحی گاز شهری اطمینان می دهد.

انشعاب فشار بالا یک سیستم آب خنک کننده در گردش در یک پالایشگاه بزرگ با 2.5 مگاپاسکال کار می کند، با ضربه های چکش آب متناوب در خط لوله. شیرهای توپ استاندارد اصلی PN25 دچار نشتی مکرر صندلی و تغییر شکل بدنه شدند و برای تعمیر و نگهداری نیاز به برش خط لوله داشتند که باعث تعطیلی تولید شد.

با 2000 شیر توپی 2 تکه ای با پلت فرم بالا WOG از فولاد کربنی WCB، دارای مسیرهای جریان کامل پورت و جفت شده با محرک های پنوماتیک برای کنترل روشن/خاموش برنامه ریزی شده.

• بدنه شیر سنگین 2000 WOG مقاومت بسیار بالاتری در برابر چکش آب نسبت به شیرهای استاندارد PN25 ارائه می دهد و در برابر چکش آب آنی تا حداکثر مقاومت می کند.10 مگاپاسکالبدون تغییر شکل بدنه یا خرابی مهر و موم.
• طراحی پورت کامل باعث کاهش فشار کمتر از0.03 مگاپاسکال، کاهش بار پمپ گردشی توسط5%و صرفه جویی قابل توجهی در بلندمدت انرژی ارائه می دهد.
• عملگرهای پنوماتیکی نصب شده مستقیم بر روی پلت فرم بالا در کمتر از1 ثانیهمناسب برای عملیات سوئیچینگ برنامه ریزی شده مکرر.
• بدنه شیر 2 تکه امکان جداسازی سریع برای تمیز کردن رسوب و زباله های هسته توپ را فراهم می کند و راندمان تعمیر و نگهداری را بدون برش خط لوله یا تعطیلی تولید دو برابر می کند.

چیلرهای آب پیچی در یک مجتمع تجاری بزرگ از مبرد R134a استفاده می کنند که خطوط اصلی آن 1.8 مگاپاسکال است. شیرها برای جلوگیری از نشت مبرد باید عملکرد آب بندی عالی داشته باشند و برای کنترل گروهی از طریق سیستم اتوماسیون ساختمان (BAS) با محرک های الکتریکی سازگار باشند.

شیرهای توپی 2 تکه 2 تکه WOG از جنس استنلس استیل CF8، با صندلی های مخصوص آب بندی مبرد و محرک های الکتریکی فشرده مستقیم نصب شده است.

• بدنه سوپاپ با فشار بالا با آب بندی دقیق، نشت مبرد را به صفر می رساند، از بین رفتن ظرفیت خنک کننده و مسائل مربوط به انتشار محیطی را حذف می کند.
• رابط پلت فرم بالا استاندارد ISO 5211 راندمان مونتاژ دسته ای چیلر را بهبود می بخشد30%. عملگرها به طور جهانی بدون آداپتورهای سفارشی برای تعویض آسان‌تر پس از فروش قابل تعویض هستند.
• ساختار 2 تکه جداسازی و نگهداری را در طول تعمیرات اساسی چیلر بدون آسیب رساندن به جوش های خط لوله تسهیل می کند و هزینه های تعمیر و نگهداری را کاهش می دهد.40%.
• فشار کاری بسیار کمتر از درجه اسمی، پیری آب بندی را به طور قابل توجهی کند می کند و فاصله زمانی بدون تعمیر و نگهداری را به بیش از حد افزایش می دهد.3 سال.

یک خط انتقال مواد خام سورفکتانت در یک کارخانه شیمیایی روزانه با 1.6 مگاپاسکال کار می‌کند، با محیط‌های خورنده خفیف. سوپاپ ها باید از کنترل از راه دور پشتیبانی کنند، به راحتی جدا شوند و تمیز شوند، و الزامات بهداشتی برای تعویض دسته را رعایت کنند.

شیرهای توپی 2 تکه با پلت فرم بالا 2000 WOG در CF8M (316 فولاد ضد زنگ) با طراحی پورت کامل، صندلی‌های PTFE و محرک‌های پنوماتیک ضد انفجار.

• بدنه فولاد ضد زنگ 316 در برابر خوردگی خفیف مقاوم است. طراحی پورت کامل فاقد مناطق مرده جریان است، که تجمع مواد و زوال را کاهش می دهد تا نیازهای بهداشت روزانه تولید مواد شیمیایی را برآورده کند.
• عملکرد طولانی مدت با استرس کم تحت شرایط کاهش یافته خطر نفوذ رسانه و آلودگی متقابل بین تغییر دسته را حذف می کند.
• محرک های پنوماتیک ضد انفجار مستقیم نصب شده بر روی پلت فرم بالا ISO به طور مستقیم الزامات حفاظت در برابر انفجار کارگاه های شیمیایی را بدون تغییر اضافی برآورده می کنند.
• طراحی تقسیم 2 تکه امکان جداسازی سریع برای تمیز کردن و استریل کردن داخلی را فراهم می کند و زمان تمیز کردن تغییر دسته را کاهش می دهد.60%.

سیستم Clean-in-Place (CIP) با دمای بالا در یک کارخانه تولید نوشیدنی در 3.0 مگاپاسکال با مواد تمیزکننده قلیایی 80 درجه سانتیگراد کار می کند. سوپاپ ها باید مقاوم در برابر دما و خوردگی باشند، آب بندی قابل اعتمادی داشته باشند، از کنترل برنامه خودکار پشتیبانی کنند و با استانداردهای GMP مواد غذایی مطابقت داشته باشند.

شیرهای توپی 2 تکه با سکوی بالا 2000 WOG از فولاد ضد زنگ CF8، مجهز به صندلی‌های با دمای بالا با RPTFE و محرک‌های پنوماتیک بهداشتی نصب‌شده مستقیم.

• فشار کاری 3.0 مگاپاسکال بسیار کمتر از رتبه‌بندی اسمی WOG 2000 است و ذخیره فشار کافی را حتی در دماهای بالا بدون خطر خرابی آب‌بند یا تغییر شکل بدنه فراهم می‌کند.
• صندلی‌های تقویت‌شده RPTFE مقاومت بالایی در برابر دما و مواد شیمیایی دارند، با دوبرابر عمر مفید صندلی‌های استاندارد PTFE، و پایداری مداوم در شستشوی مداوم توسط مایع‌های تمیزکننده با دمای بالا.
• طراحی نصب مستقیم با پلت فرم بالا، هیچ منطقه مرده بهداشتی را در رابط محرک-شیر ایجاد نمی کند، به راحتی تمیز و ضدعفونی می شود، به طور کامل با الزامات گواهینامه GMP صنایع غذایی مطابقت دارد.
• بدنه شیر 2 تکه امکان جداسازی سریع را برای بازرسی تمیزی داخلی بدون حذف کل خط لوله فراهم می کند و بازرسی و نگهداری معمول را ساده می کند.
