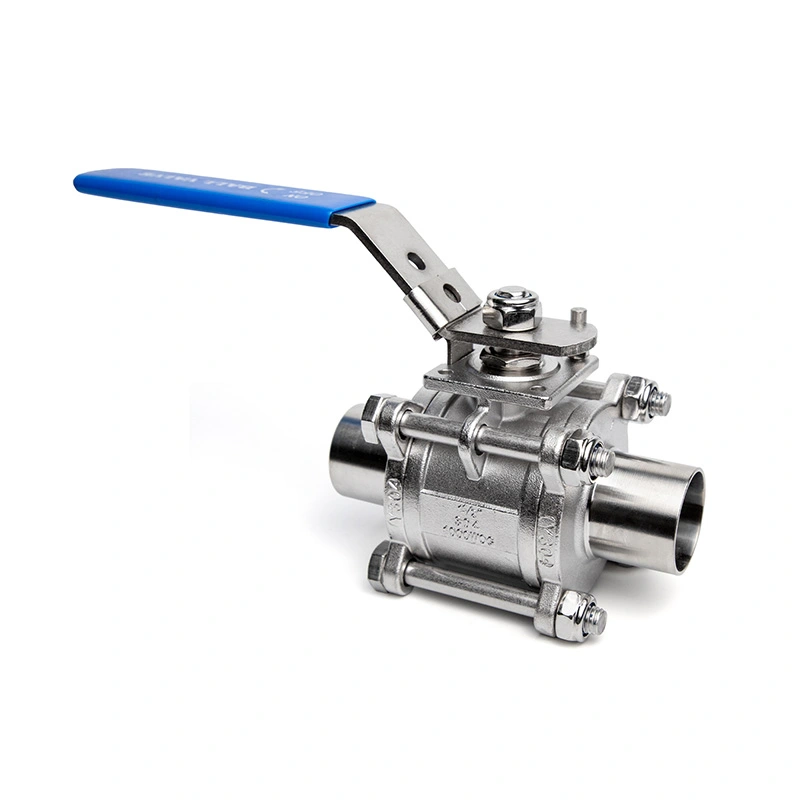

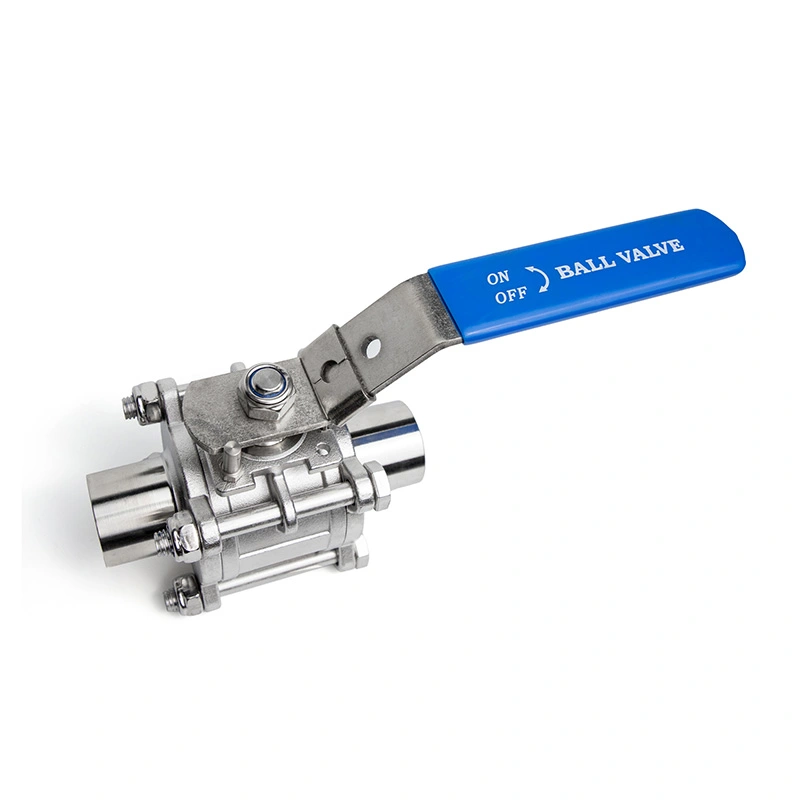

شیر توپی بهداشتی 3 تکه کاملاً محصور شده با جوش لب به لب

شیر توپی بهداشتی با جوش لب به لب کاملاً محصور شده Shangtai در فولاد ضد زنگ 304/316 با انتهای جوش لب به لب که تقریباً 0.15 میکرومتر رادیوم به پایان رسیده است موجود است. مهر و موم های کاملاً محصور شده و مسیر جریان داخلی صاف برای کاهش باقیمانده محصول و پشتیبانی از تمیز کردن CIP/SIP طراحی شده اند. مستندات ISO 9001 و CE برای پیکربندی های قابل اجرا در دسترس است و این شیر را برای سیستم های پردازش مایعات بهداشتی مناسب می کند.

ارسال استعلام

توضیحات محصول

این شیر توپی بهداشتی 3 تکه کاملاً محصور شده با جوش لب به لب از انتهای جوش لب به لب برای اتصال دائمی به سیستم های لوله کشی بهداشتی استفاده می کند. سطوح داخلی و خارجی انتهای جوش به زبری سطح تقریباً 0.15 میکرومتر ماشینکاری می‌شوند که سطح جوشکاری صافی را فراهم می‌کند و مناطقی را که ممکن است بقایای اطراف محل انباشته می‌شود کاهش دهد.

دریچه از مهر و موم های کاملاً محصور شده استفاده می کند، با عنصر آب بندی الاستیک که در یک ساختار محافظ صاف محصور شده است تا شکاف های در معرض دید و حفظ محصول را محدود کند. موجود در فولاد ضد زنگ 304 یا 316، می تواند با یک گذرگاه جریان داخلی صیقلی برای پردازش بهداشتی و تمیز کردن CIP/SIP عرضه شود. ساختار سه تکه امکان دسترسی به اجزای آب بندی داخلی را برای بازرسی و تعویض پس از جداسازی شیر و کاهش فشار می دهد.

ابعاد اصلی

اندازه	1/4 "- 6"
کلاس فشار	CL150
انتهای جوش بهداشتی	EN10357(DIN11850) / ISO1127
حداکثر فشار	285PSI
استانداردهای طراحی و ساخت	ASME B16.34
تست و بازرسی	API598
رتبه بندی فشار و دما	ASME B16.34
محدوده دما	-25℃~150℃
مواد بدنه	ASTM A351 CF8M (316)
مواد توپ	ASTM A182 F316
مواد ساقه	ASTM A182 F316
جنس صندلی	RPTFE (PTFE+15%fv)
گزینه ها	مواد دیگر در صورت درخواست در دسترس هستند.

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

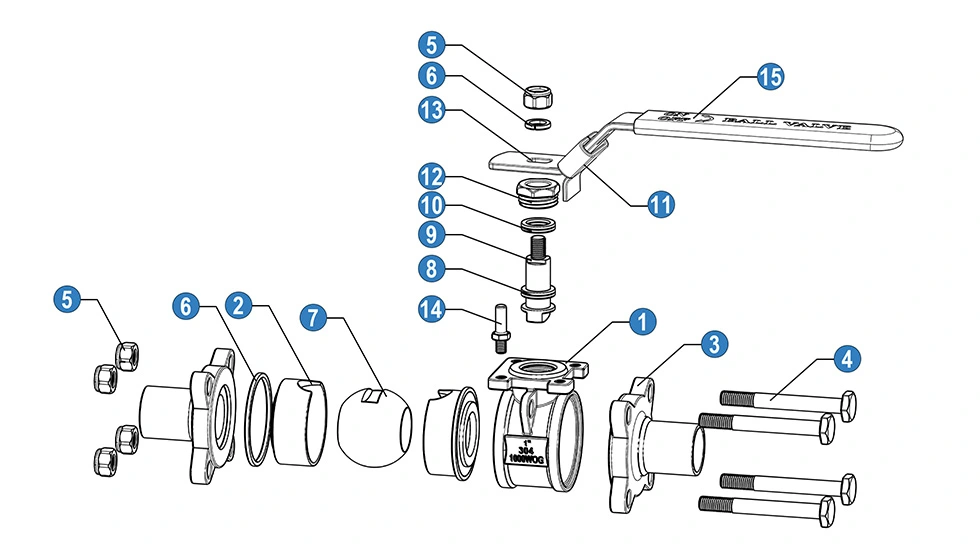

خیر	نام	*مواد (N/B)**
1	بدن	SS 316	SS 304
2	صندلی توپ	PTFE	PTFE
3	سرپوش	SS 316	SS 304
4	پیچ و مهره	SS 304	SS 304
5	مهره	SS 304	SS 304
6	واشر فنری	SS 304	SS 304
7	توپ	SS 316	SS 304
8	حلقه اصطکاک	PTFE	PTFE
9	ساقه	SS 316	SS 304
10	بسته بندی ساقه	PTFE	PTFE
11	قفل کردن دستگاه	SS 304	SS 304
12	غده	SS 316	SS 304
13	دسته	اس اس	اس اس
14	پین توقف	SS 201	SS 201
15	دسته آستین	پی وی سی	پی وی سی

· N: نخ مطابق ANSl B 2.1 NPT به پایان می رسد
· B: رزوه مطابق BS21 BSP به پایان می رسد

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

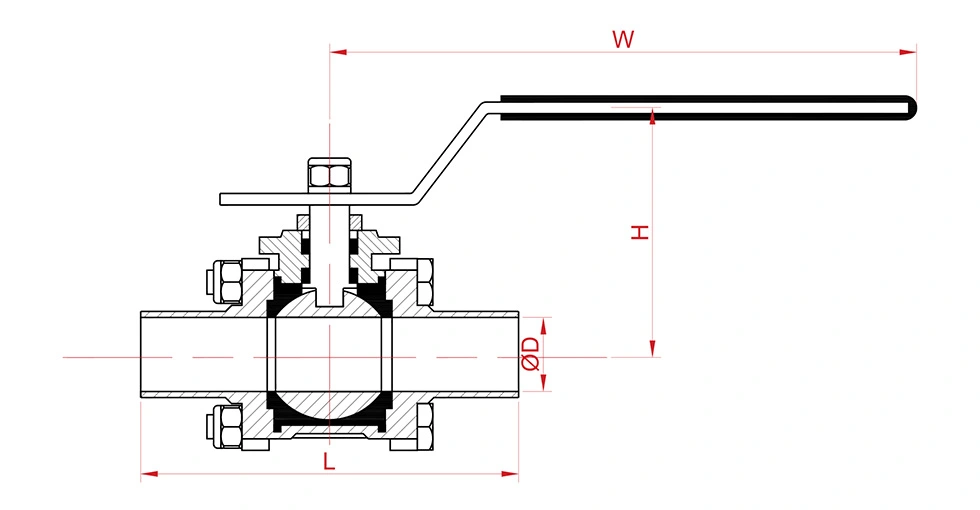

ابعاد عمومی

اندازه	ابعاد (میلی متر)				وزن (کیلوگرم)
اندازه	D	W	H	L(+-2)	وزن (کیلوگرم)
1/4 اینچ	8	102	54	52	0.22
3/8 اینچ	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

مقادیر Kv

Kv (m3/h) = دبی آب بر حسب متر مکعب در ساعت که افت فشار 1 b را ایجاد می کند. نوار در سراسر شیر

اندازه	ابعاد (میلی متر)				وزن (کیلوگرم)
اندازه	D	W	H	L(+-2)	وزن (کیلوگرم)
1/4 اینچ	8	102	54	52	0.22
3/8 اینچ	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

مزایای محصول

1. انتها جوش لب به لب با چرخش دقیق

هر دو سطح داخلی و خارجی انتهای جوش با دقت ماشینکاری شده تا Ra ≈ 0.15μm، تضمین هم محوری و هم محوری بالا تناسب محکم با خطوط لوله بهداشتی در محل، تضمین کیفیت جوش پایدار و حذف خطرات بهداشتی پنهان در اتصالات اتصال

2. ساختار آب بندی کاملا محصور شده

طراحی مهر و موم کاملاً محصور شده، هسته آب بندی الاستیک را کاملاً می پوشاند و شکاف های الاستومری در معرض دید را از بین می برد و مناطق احتباس مایعات این به طور موثر از تجمع متوسط و رشد میکروبی جلوگیری می کند و در طولانی مدت حفظ می کند عملکرد بهداشتی و روش های تمیز کردن ساده.

3. فولاد ضد زنگ درجه بهداشتی ممتاز

این شیر که در گزینه های فولاد ضد زنگ 304 و 316 موجود است، مقاومت بسیار خوبی در برابر خوردگی و مکانیکی دارد. قدرت مسیر جریان داخلی جلا داده شده با آینه، انتقال روان سیال را با حداقل مقاومت، به طور کامل تضمین می کند مطابق با الزامات لوله کشی صنعتی بهداشتی

4. ساختار تقسیم 3PC برای تعمیر و نگهداری آسان

بدنه تقسیم سه تکه امکان جداسازی کامل و تعویض آب بندی را مستقیماً روی خط لوله بدون برش می دهد کل خط، زمان خرابی سیستم را تا حد زیادی کاهش می دهد و هزینه های عملیاتی و نگهداری روزانه را کاهش می دهد.

سوالات متداول

1. این شیر توپی بهداشتی چه گواهینامه هایی دارد؟

سیستم تولید ما دارای گواهینامه ISO 9001 است و اسناد CE برای پیکربندی‌های شیر توپی بهداشتی قابل اجرا در دسترس است. گواهینامه و اسناد موجود را می توان با توجه به محصول خاص و الزامات سفارش تأیید کرد.

2. چه مواد بدنه ای برای این شیر موجود است؟

گزینه های استاندارد مواد بدنه فولاد ضد زنگ 304 و فولاد ضد زنگ 316 هستند. درجه مناسب را می توان با توجه به محیط کار، دما و شرایط خوردگی انتخاب کرد.

3. دقت ماشینکاری انتهای لب به لب چگونه است؟

سطوح داخلی و خارجی انتهای جوش لب به لب به زبری سطح تقریباً 0.15μm Ra ماشینکاری می شوند. این یک سطح جوش صاف را فراهم می کند و از اتصال مناسب با لوله های بهداشتی سازگار پشتیبانی می کند.

4. شیر توپی بهداشتی 3 تکه کاملاً کپسوله شده با جوش لب به لب چیست؟

این شیر ترکیبی از انتهای جوش لب به لب، مهر و موم های کاملا محصور شده و ساختار فولاد ضد زنگ 304 یا 316 است. پیکربندی داخلی صاف برای سیستم های پردازش بهداشتی که در آن تمیز کردن CIP یا SIP مورد نیاز است، مناسب است.

5. آیا می توانیم برای بازرسی در محل از کارخانه شما بازدید کنیم؟

بله. این کارخانه در ونژو، ژجیانگ، چین واقع شده است و تقریباً 10 دقیقه با ماشین از فرودگاه ونژو فاصله دارد. بازدید از کارخانه را می توان از قبل با پشتیبانی پذیرایی مطابق با برنامه بازدید انجام داد.
