شیر توپی 3PC

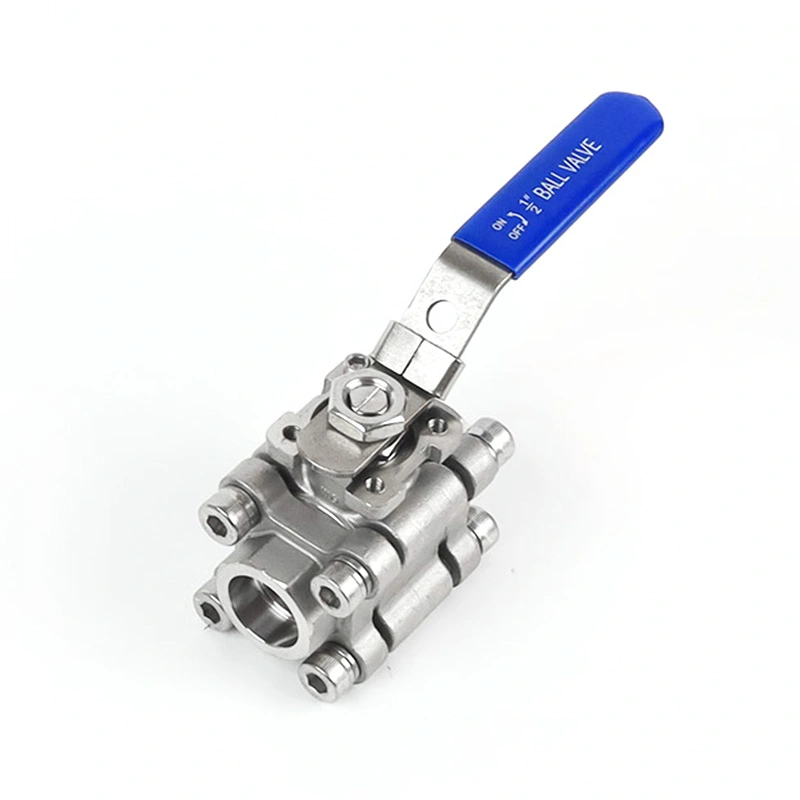

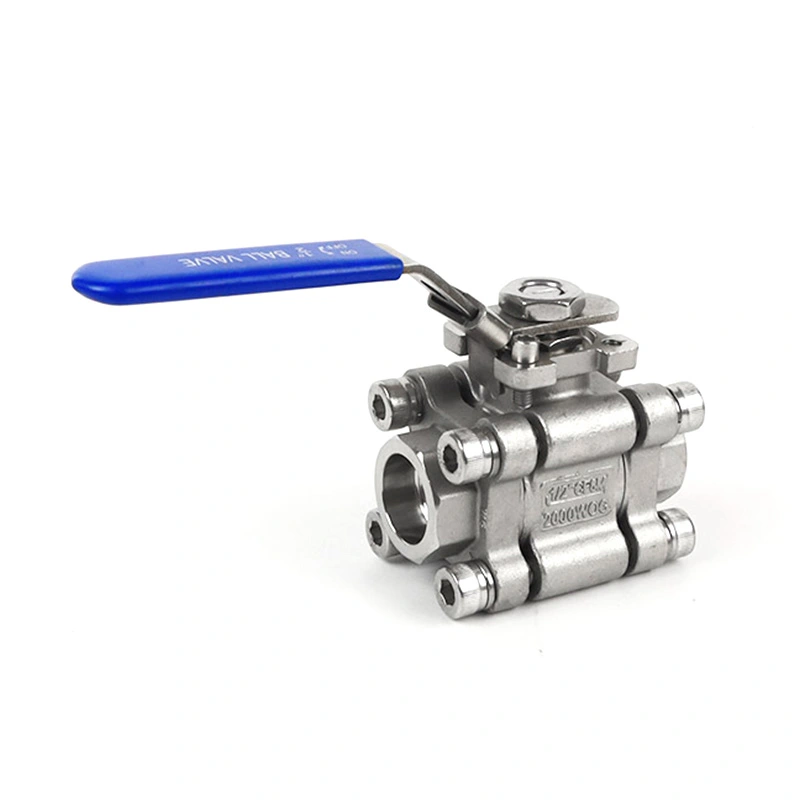

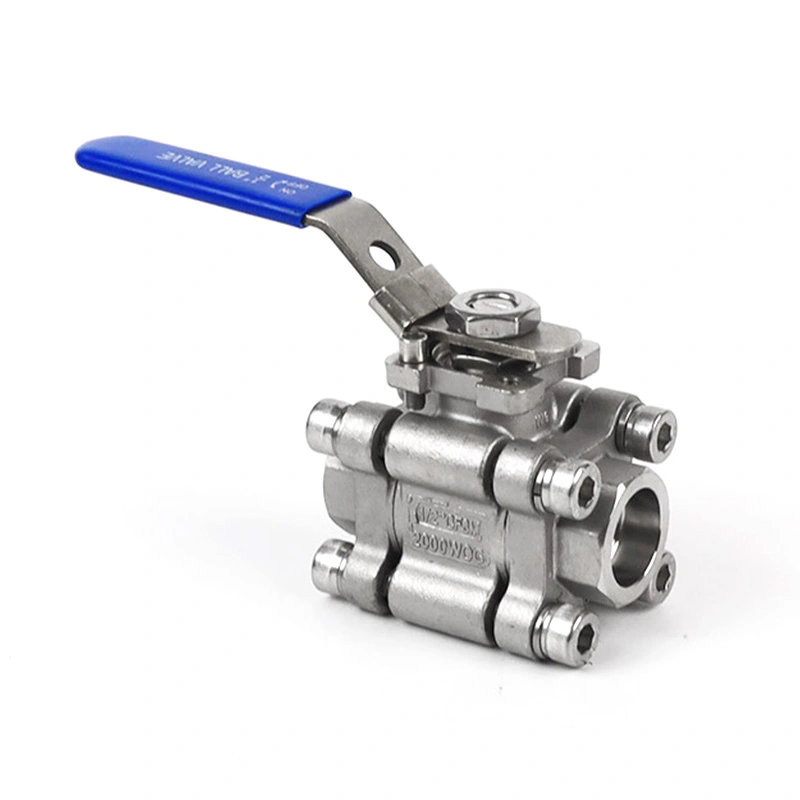

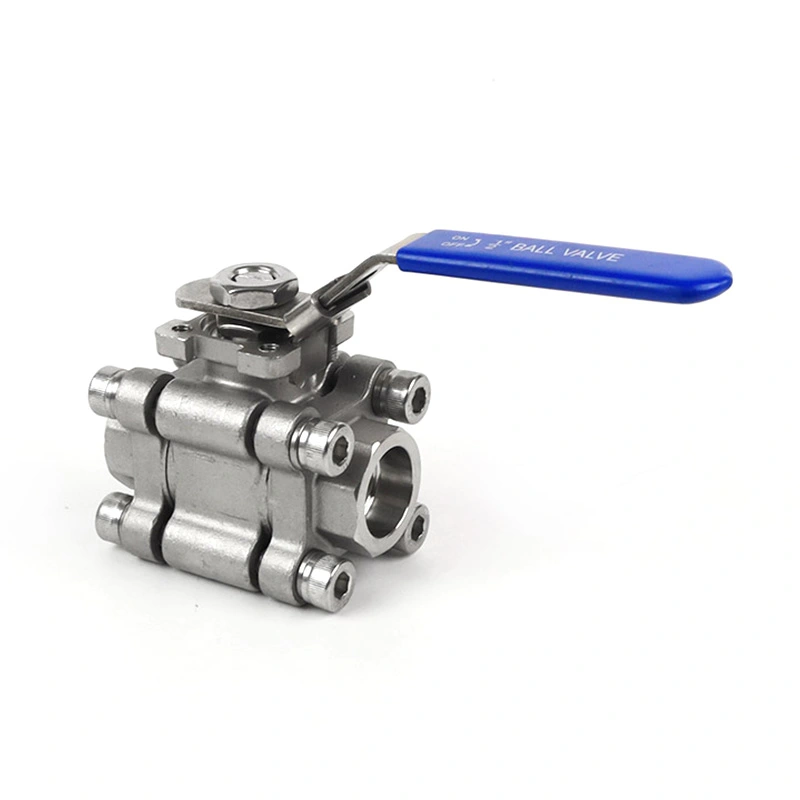

شیر توپی قفل شونده 3PC 2000WOG
Shangtai یک تولید کننده شیر توپی است که در Wenzhou، چین واقع شده است. شیر توپی قفل شونده 3PC 2000WOG دارای بدنه تقویت شده و ساقه ضد انفجار برای کاربردهای خط لوله فشار بالا است. ساختار سه تکه و دستگاه قفل آن برای خاموش شدن کنترل شده تحت نوسانات فشار طراحی شده است.
شیر توپی قفل شونده 3PC 2000WOG یک راه حل کنترل سیال صنعتی با فشار بالا است که برای مکرر طراحی شده است. سیستم های خط لوله روشن و خاموش با داشتن یک دستگاه قفل عملی، از عملکرد غیرمجاز جلوگیری می کند و اجتناب می کند اشتباه در خط لوله ساختار سه تکه قابل جدا شدن امکان جداسازی آسان، تعویض آب بندی و روزانه را فراهم می کند تعمیر و نگهداری همه محصولات تحت تولید استاندارد و بازرسی کیفیت دقیق قرار می گیرند. شانگتای فراهم می کند سفارشی شده راه حل های جانبی برای شرایط کاری متنوع، با گواهینامه ها و گزارش های آزمایشی کامل برای پشتیبانی جهانی تدارکات صنعتی
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL800 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 1975 PSI |
| استانداردهای طراحی و ساخت | ISO 17292/API608 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

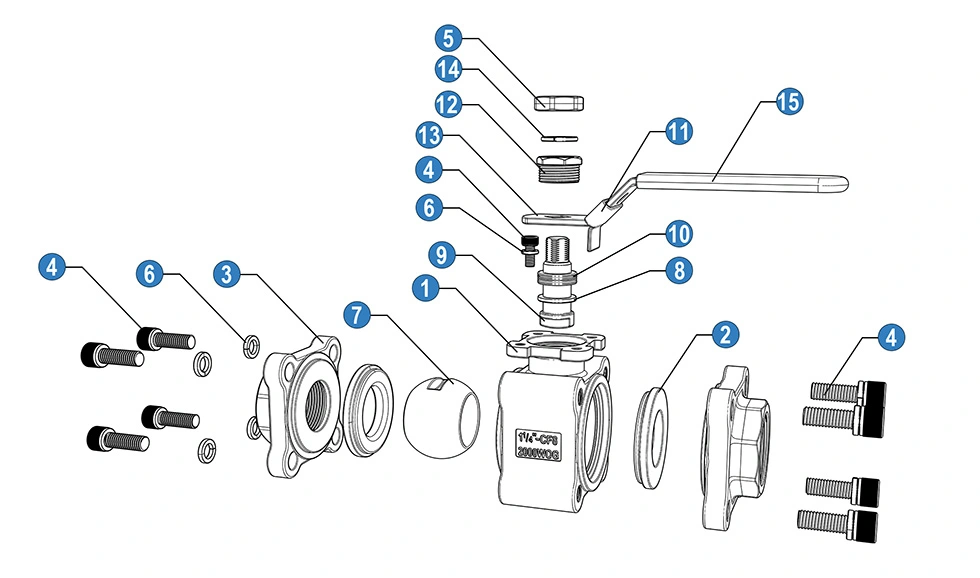

| نه | NAME | مواد | |
| 1 | بدن | SS304 | SS316 |
| 2 | صندلی توپ | PTFE | |
| 3 | CAP | SS304 | SS316 |
| 4 | پیچ و مهره | SS304 | |
| 5 | مهره | SS304 | |
| 6 | واشر فنری | SS304 | |
| 7 | توپ | SS304 | SS316 |
| 8 | واشر رانشی | PTFE | |
| 9 | ساقه | SS304 | SS316 |
| 10 | بسته بندی ساقه | PTFE | |
| 11 | قفل | SS201 | |
| 12 | غده | SS304 | SS316 |
| 13 | دسته | اس اس | |
| 14 | مهره | اس اس | |
| 15 | پوشش دسته | پی وی سی | |

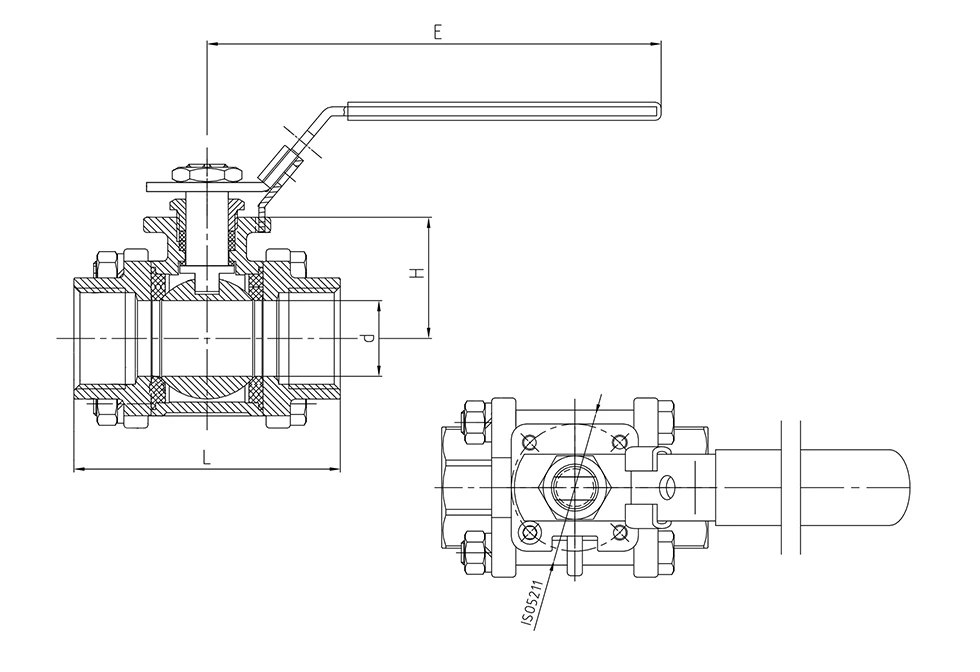

| SIZE | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | 36.5 | 38 | 46.5 | 53.5 | 60 | 66 |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
مزایای اصلی
1. 1975 PSI فشار کاری
حداکثر فشار کاری این شیر در شرایط مشخص 1975 PSI است. ساقه ضد انفجار حفظ می شود در داخل بدنه سوپاپ برای کمک به جلوگیری از بیرون ریختن ساقه هنگام تحت فشار قرار گرفتن شیر.
2. ساخت سه تکه
بدنه سه تکه اجازه می دهد تا شیر برای بازرسی و تعویض قطعات داخلی باز شود. این ساختار همچنین برای سرویس شیر بدون تعویض مونتاژ کامل مناسب است.
3. قفل کردن دستگاه
دسته را می توان در موقعیت مورد نیاز قفل کرد تا از عملکرد ناخواسته شیر در طول خط لوله جلوگیری کند خدمات
4. ساخت داخل
Shangtai ماشینکاری، مونتاژ و آزمایش شیر را در تأسیسات تولیدی خود انجام می دهد. مواد مختلف و پیکربندی اجزا را می توان با توجه به نیازهای برنامه ارائه کرد.
اقدامات احتیاطی برای استفاده
1. اطمینان حاصل کنید که درجه بندی فشار و دمای شیر برای شرایط عملیاتی واقعی قبل از آن مناسب است نصب
2. قبل از عملیات دستگاه قفل را بررسی کنید و مطمئن شوید که دسته می تواند به درستی قفل و آزاد شود.
3. نشیمنگاه شیر، مهر و موم و سایر اجزای خیس شده را با توجه به محیط کار و دما انتخاب کنید.
4. از ضربه یا نیروی خارجی بیش از حد به بدنه، دسته و اتصالات شیر خودداری کنید.
5. نصب و نگهداری باید از رویه های مربوط به شیر و خط لوله پیروی کند.
حمل و نقل و بسته بندی
دریچه ها در کارتن های راه راه و جعبه های تخته سه لا برای حمل و نقل صادراتی بسته بندی می شوند. بسته بندی انتخاب شده است با توجه به اندازه محصول و الزامات حمل و نقل.
سوالات متداول
1. 2000WOG به چه معناست؟
2000WOG رتبه بندی فشار اسمی شیر را برای خدمات آب، نفت و گاز تحت رتبه بندی قابل اجرا نشان می دهد. شرایط فشار کاری مجاز واقعی به اندازه شیر، دما و شرایط سرویس بستگی دارد.
2. شیر توپی قفل شونده 3PC 2000WOG چه نوع رسانه هایی را می تواند اداره کند؟
رسانه مناسب به بدنه شیر، نشیمنگاه، مهر و موم و سایر ترکیبات مواد بستگی دارد. آب، نفت، گاز و غیره رسانه های صنعتی سازگار را می توان با توجه به پیکربندی انتخاب شده در نظر گرفت.
3. آیا شیر می تواند با مواد یا اجزای مختلف عرضه شود؟
بله. مواد سوپاپ، صندلی ها، مهر و موم و سایر اجزا را می توان با توجه به فشار مورد نیاز انتخاب کرد. دما و متوسط
4. چه مدارکی با شیر موجود است؟
گزارش های آزمایش مواد و مستندات محصول قابل اجرا را می توان با توجه به پیکربندی شیر و الزامات سفارش
5. آیا این شیر می تواند با محرک عرضه شود؟
بله. گزینه های دستی، پنوماتیکی و الکتریکی را می توان با توجه به اندازه شیر مورد نیاز در نظر گرفت. شرایط عملیاتی و سیستم کنترل
