شیر توپی 3PC
شیر توپی کربن فولادی 3PC 2000WOG
شیر توپی فولادی کربنی 3PC Shangtai 2000WOG دارای امتیاز PSI 1975 است و دارای بدنه سه تکه با میل ضد انفجار است. اجزای درجه حرارت و فشار را می توان برای شرایط عملیاتی مختلف پیکربندی کرد. اسناد ISO 9001 و CE به همراه گزارش های آزمایش مواد و بسته بندی صادراتی برای سفارشات قابل اجرا موجود است.
شیر توپی کربن فولادی 3PC 2000WOG یک شیر توپی سه تکه با ساقه بلند برای خطوط لوله عایق است. تاسیسات و برنامه های مدفون که در آن نقطه عملیاتی باید گسترش یابد. رتبه 2000WOG و ساخت سه تکه آن را برای کنترل سیال روشن و خاموش با فشار بالا مناسب می کند. شیر را می توان جدا کرد برای بازرسی و تعویض صندلی یا مهر و موم.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL800 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 1975 PSI |
| استانداردهای طراحی و ساخت | ISO 17292/API608 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 316 |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

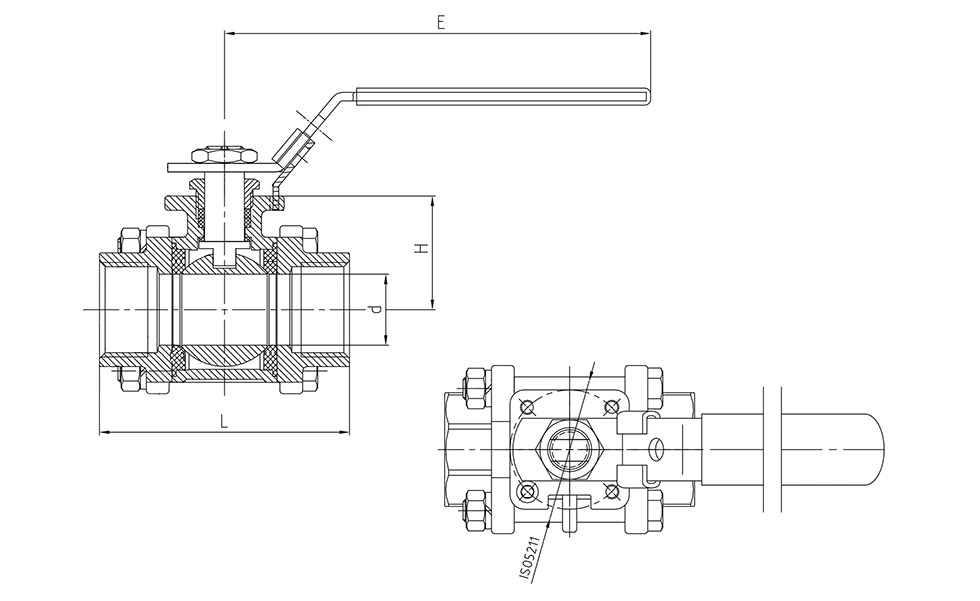

| SIZE | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |

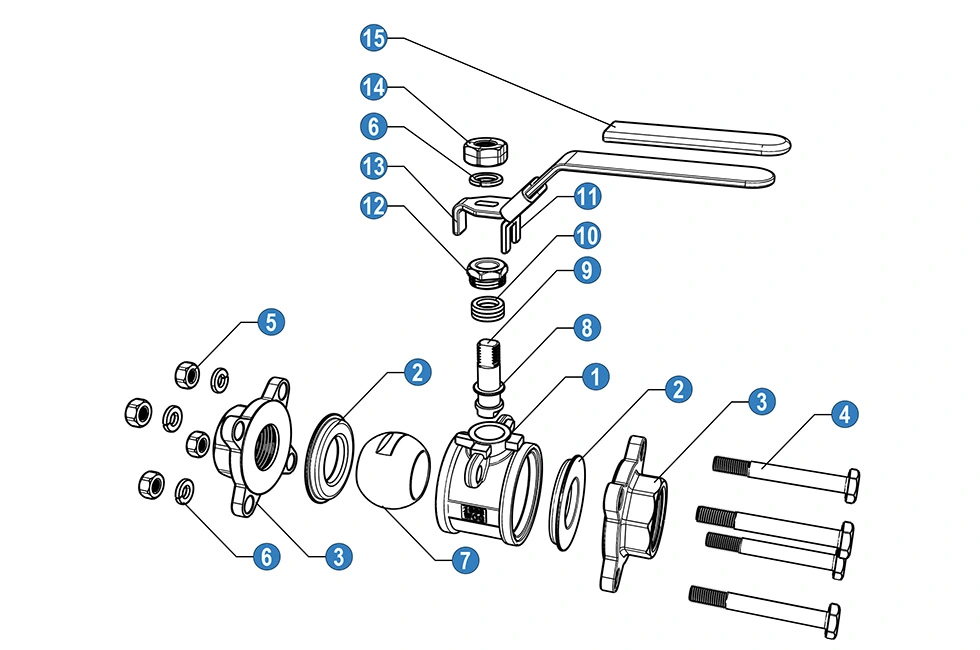

| خیر | نام | مواد | ||
| 1 | بدن | فولاد کربن | ||
| 2 | صندلی توپ | PTFE | ||
| 3 | سرپوش | فولاد کربن | ||
| 4 | پیچ و مهره | SS 201 | ||
| 5 | مهره | SS 201 | ||
| 6 | واشر فنری | SS 201 | ||
| 7 | توپ | SS 201 | SS 304 | SS 316 |
| 8 | حلقه اصطکاک | PTFE | ||
| 9 | ساقه | SS 201 | SS 304 | SS 316 |
| 10 | بسته بندی ساقه | PTFE | ||
| 11 | قفل کردن دستگاه | SS 201 | ||
| 12 | غده | SS 201 | SS 304 | SS 316 |
| 13 | دسته | اس اس | ||
| 14 | مهره | SS 201 | ||
| 15 | دسته آستین | پی وی سی | ||
N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
B: نخ مطابق BS21 BSP به پایان می رسد
ویژگی های کلیدی
1. ساقه بلند برای شرایط نصب ویژه
هنگامی که خط لوله عایق، دفن یا نصب می شود، ساقه گسترش یافته دسترسی به نقطه کار شیر را فراهم می کند. در مکانی با دسترسی محدود ساختار ساقه ضد دمیدن به حفظ ساقه در داخل بدنه سوپاپ کمک می کند شیر تحت فشار است
2. ساخت سه تکه
بدنه سه تکه اجازه می دهد تا شیر برای بازرسی و نگهداری باز شود. صندلی، مهر و موم و سایر داخلی در صورت لزوم می توان به قطعات برای تعویض دسترسی داشت. این ساخت و ساز برای خط لوله صنعتی عملی است سیستم هایی که تعمیر و نگهداری دوره ای مورد نیاز است.
3. حداکثر فشار 1975PSI
راشیر توپی کربن فولادی 3PC 2000WOGبا حداکثر فشار 1975PSI فهرست شده است. را فشار کاری قابل اعمال بستگی به اندازه سوپاپ، دما، متوسط و درجه فشار و دما دارد. را نامگذاری 2000WOG به خدمات آب، نفت و گاز تحت شرایط رتبه بندی قابل اجرا اشاره دارد.
4. اتصالات NPT و BSP
این شیر با اتصالات رزوه ای NPT و BSP موجود است. انتخاب اتصال باید با خط لوله مطابقت داشته باشد استاندارد و الزامات نصب
مواد و استانداردها
پیکربندی ارائه شده از ASTM A351 316 برای بدنه سوپاپ، ASTM A182 F316 برای توپ و ساقه و RPTFE استفاده می کند. (PTFE+15%fv) برای صندلی. مواد دیگر در صورت درخواست با توجه به شرایط خدمات مورد نیاز در دسترس هستند.
طراحی و ساخت بر اساس ISO 17292/API 608 است. آزمایش و بازرسی از API 598 پیروی می کند، در حالی که درجه بندی فشار-دما به ASME B16.34 ارجاع شده است. محدوده دمایی ذکر شده 25- تا 150 درجه است.
کنترل کیفیت
بازرسی تولید شامل تأیید مواد ورودی، آزمایش فشار، آزمایش های آب بندی و شیر تمام شده است. بازرسی گزارش های آزمایش مواد و مستندات محصول قابل اجرا را می توان با توجه به دریچه ارائه کرد تنظیمات و الزامات سفارش
اسناد ISO 9001 و CE برای پیکربندی های قابل اجرا در دسترس است. مواد، صندلی و اجزای آب بندی می توانند همچنین با توجه به فشار، دما و محیط مورد نیاز انتخاب شود.
برنامه های کاربردی
شیر توپی 3PC Carbon Steel 2000WOG را می توان برای سرویس خاموش و روشن با فشار بالا در لوله کشی صنعتی در نظر گرفت. سیستم های تصفیه آب، نفت و گاز، فرآوری شیمیایی، هوای فشرده و کنترل کلی سیالات. را ساقه توسعه یافته به ویژه در مواردی مفید است که عایق یا عمق نصب، یک پایه شیر استاندارد را دشوار می کند دسترسی داشته باشید.
قبل از انتخاب، فشار کار، دما، متوسط، اندازه شیر، نوع اتصال و موجود را تأیید کنید فضای نصب سازگاری مواد باید برای بدن، توپ، ساقه و صندلی بررسی شود.
سوالات متداول
1. حداکثر فشار کاری 3PC Carbon Steel Ball Valve 2000WOG چقدر است؟
اطلاعات محصول حداکثر فشار 1975PSI را فهرست می کند. فشار کاری مجاز واقعی باید تایید شود با توجه به اندازه دریچه، دما، متوسط و درجه بندی فشار و دمای قابل اجرا.
2. ساقه توسعه یافته برای چه استفاده می شود؟
ساقه توسعه یافته برای خطوط لوله عایق، تاسیسات مدفون و مکان هایی که دریچه کار می کند استفاده می شود. نقطه باید دور از اتصال خط لوله قرار گیرد.
3. چه اتصالات رشته ای موجود است؟
اتصالات رشته ای NPT و BSP در دسترس هستند. اتصال باید طبق استاندارد خط لوله انتخاب شود و الزامات نصب
4. آیا می توان مواد شیر را سفارشی کرد؟
بله. سایر مواد بدنه، توپ، ساقه، نشیمنگاه و آب بندی را می توان با توجه به محیط، فشار مورد نیاز عرضه کرد. و دما
5. چه مدارکی را می توان ارائه کرد؟
گزارش های تست مواد و اسناد بازرسی یا محصول قابل اجرا را می توان با توجه به شیر ارائه کرد تنظیمات و الزامات سفارش اسناد ISO 9001 و CE برای پیکربندی های قابل اجرا در دسترس است.
6. بسته بندی شیر برای صادرات چگونه است؟
دریچه ها در کارتن های راه راه و جعبه های تخته سه لا برای حمل و نقل صادراتی بسته بندی می شوند. مشخصات بسته بندی می تواند باشد با توجه به اندازه شیر، کمیت و الزامات حمل و نقل تنظیم می شود.
