شیر توپی 3PC

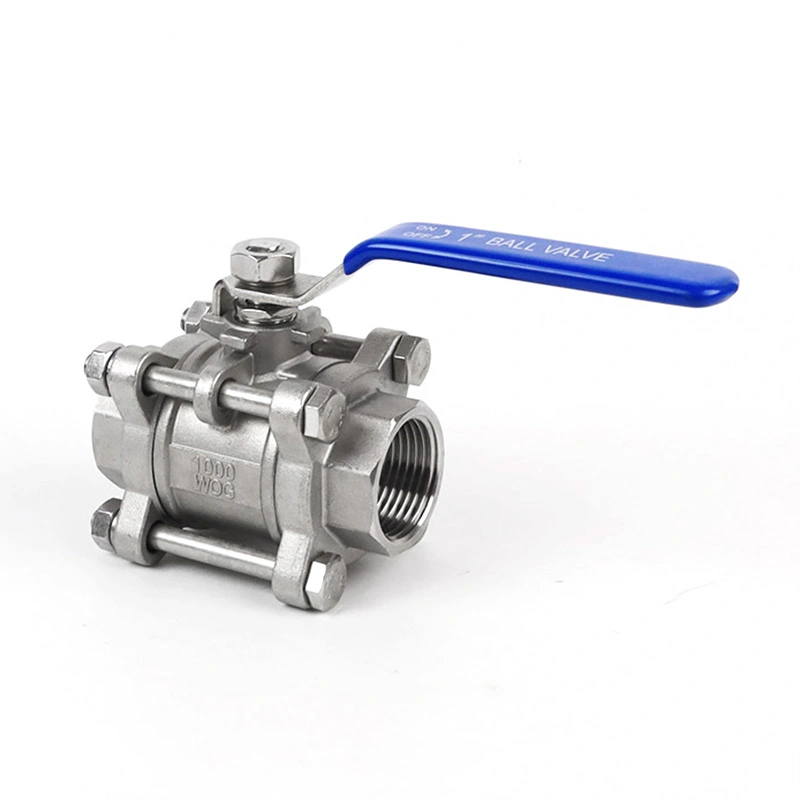

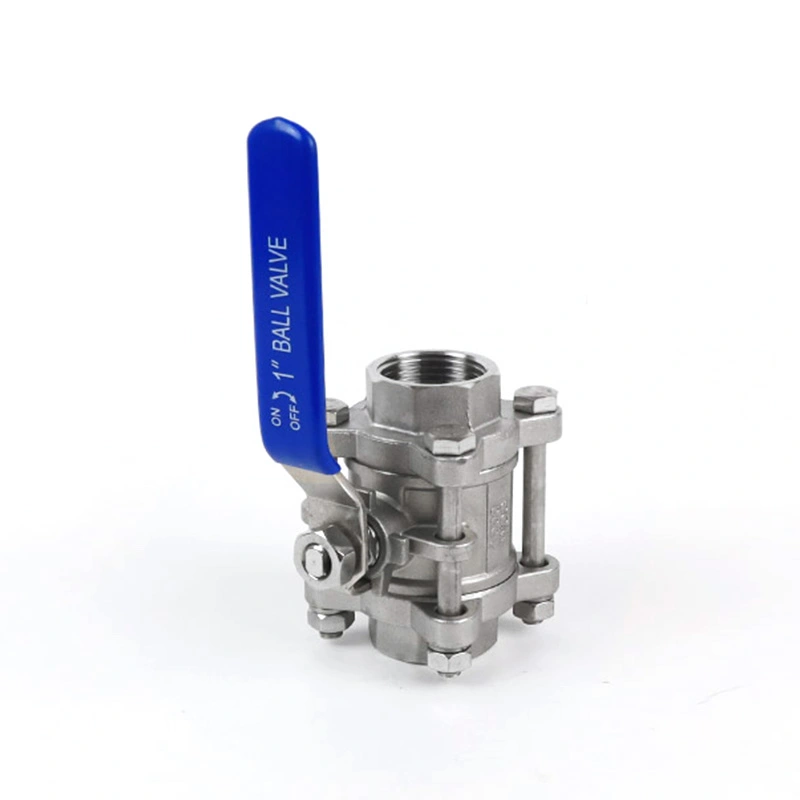

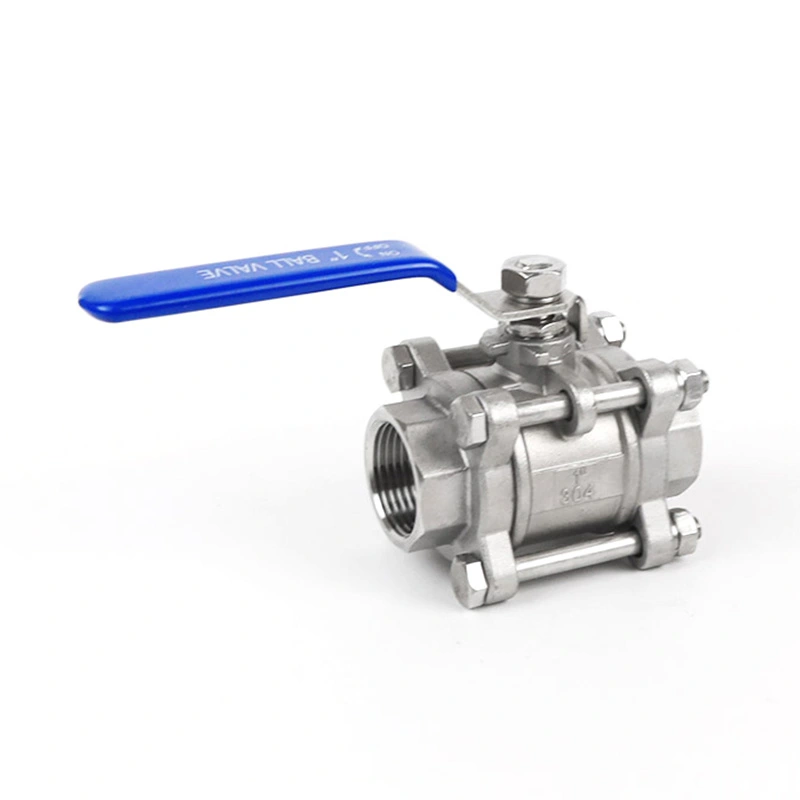

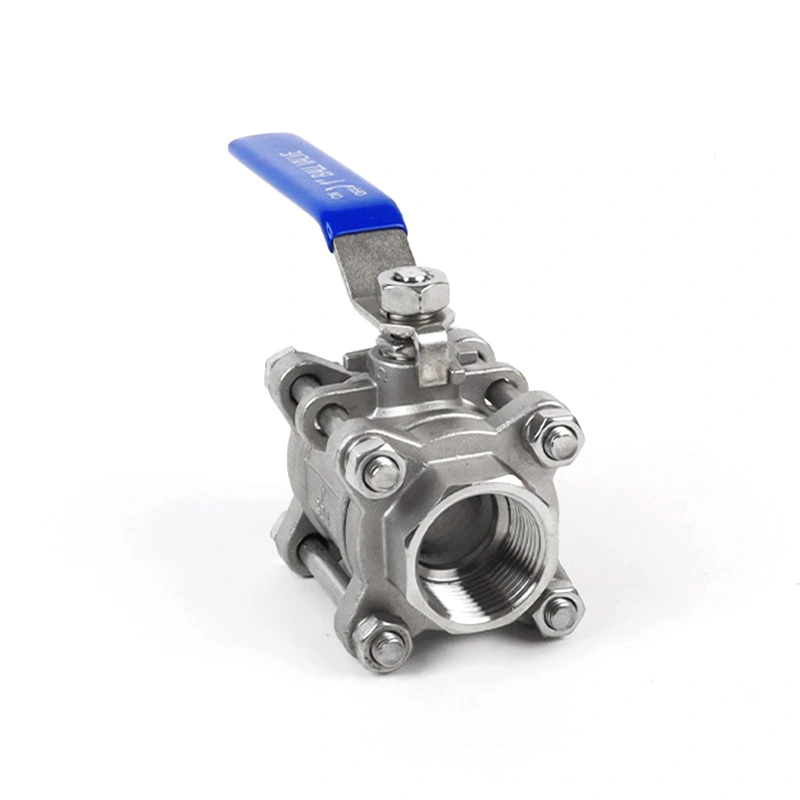

شیر توپی 3PC سنگین با دستگاه قفل
شیر توپی سنگین Shangtai 3PC با دستگاه قفل، یک شیر قطع کننده فشار بالا تقویت شده با ساقه ضد انفجار و اجزای آب بندی قابل تنظیم برای شرایط دما و فشار است.
شیر توپ سنگین 3PC Shangtai با دستگاه قفل برای سیستم های خط لوله صنعتی که نیاز به خاموش شدن ایمن و عملکرد دستی کنترل شده دارند طراحی شده است. ساختار سه تکه دسترسی به اجزای داخلی را برای تعمیر و نگهداری فراهم می کند، در حالی که دسته قابل قفل به جلوگیری از عملکرد ناخواسته شیر کمک می کند. تنظیمات مختلف صندلی، مهر و موم، فشار و دما را می توان با توجه به محیط کار و الزامات کاربردی ارائه کرد.
مزایا
1. ساخت سه تکه سنگین
بدنه سه تکه تقویت شده برای خدمات خط لوله صنعتی طراحی شده است که در آن ساخت شیر قوی مورد نیاز است. طراحی سه تکه همچنین اجازه می دهد تا شیر برای بازرسی یا تعمیر و نگهداری بدون برداشتن کل بدنه شیر از خط لوله باز شود.
2. دسته قابل قفل برای عملیات کنترل شده
دستگاه قفل یکپارچه به نگه داشتن دسته در موقعیت انتخابی شیر کمک می کند و خطر عملیات تصادفی یا غیرمجاز را کاهش می دهد. این ویژگی در سیستم‌های صنعتی که موقعیت سوپاپ باید در حین عملیات یا تعمیر و نگهداری کنترل شود، مفید است.
3. طراحی ساقه ضد انفجار
ساقه به صورت داخلی نگه داشته می شود تا از بیرون ریختن ساقه در زمانی که شیر تحت فشار است جلوگیری کند. این ساختار یک ویژگی ایمنی اضافی برای سرویس روشن/خاموش صنعتی فراهم می کند.
4. گزینه های مواد فولادی ضد زنگ
پیکربندی استاندارد مواد شامل گزینه های SS316 و SS304 برای بدنه، توپ، ساقه و سایر اجزا است. PTFE برای صندلی توپ، حلقه اصطکاک و بسته بندی ساقه در پیکربندی ذکر شده استفاده می شود. انتخاب مواد باید با محیط کار، فشار و دما مطابقت داشته باشد.
5. قابلیت فشار و دما
این شیر با کلاس فشار CL150، حداکثر فشار 540 PSI و محدوده دمایی 25- تا 150 درجه سانتیگراد مطابق با پیکربندی ذکر شده مشخص شده است. فشار کاری مجاز واقعی باید قبل از انتخاب با شرایط فشار و دمای قابل اعمال بررسی شود.
6. ساخت کارخانه و کنترل کیفیت
Shangtai تولید شیر، ماشینکاری، مونتاژ، بازرسی و تست فشار را در کارخانه خود مدیریت می کند. مستندات مواد و گواهینامه های CE و ISO 9001 قابل اجرا با توجه به الزامات محصول و سفارش قابل ارائه است.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 540PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M(316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

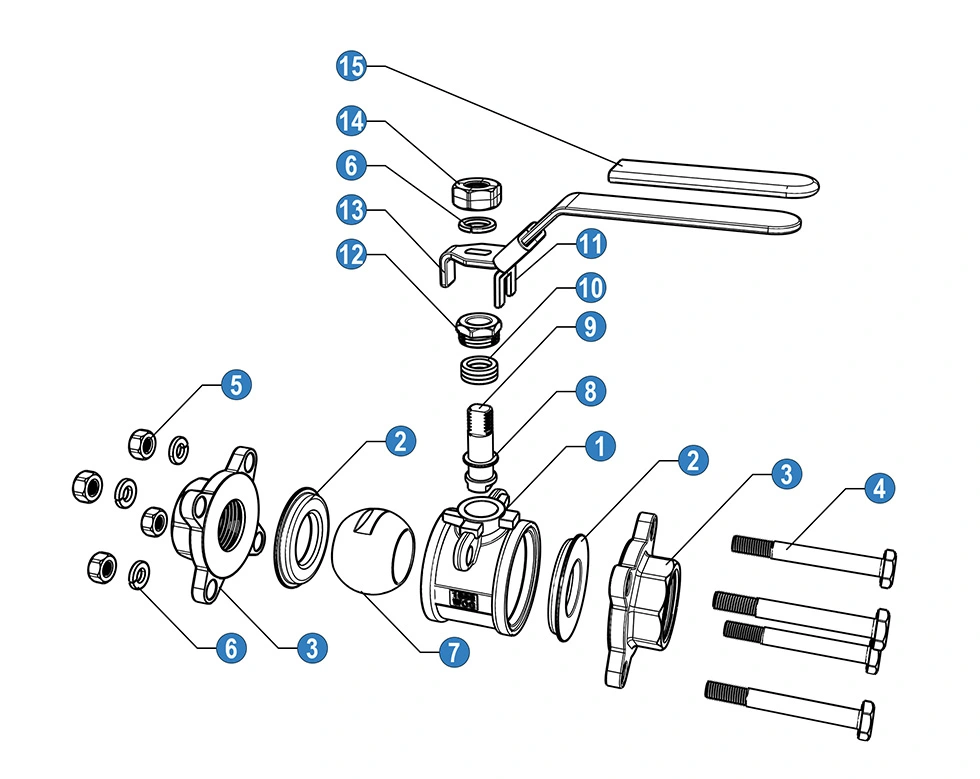

مواد و اجزاء
| خیر | نام | مواد (*N/B) | |
| 1 | بدن | SS 316 | SS 304 |
| 2 | صندلی توپ | PTFE | PTFE |
| 3 | سرپوش | SS 316 | SS 304 |
| 4 | پیچ و مهره | SS 304 | SS 304 |
| 5 | مهره | SS 304 | SS 304 |
| 6 | واشر فنری | SS 304 | SS 304 |
| 7 | توپ | SS 316 | SS 304 |
| 8 | حلقه اصطکاک | PTFE | PTFE |
| 9 | ساقه | SS 316 | SS 304 |
| 10 | بسته بندی ساقه | PTFE | PTFE |
| 11 | قفل کردن دستگاه | SS 304 | SS 304 |
| 12 | غده | SS 316 | SS 304 |
| 13 | دسته | اس اس | اس اس |
| 14 | مهره | SS 304 | SS 304 |
| 15 | دسته آستین | پی وی سی | پی وی سی |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

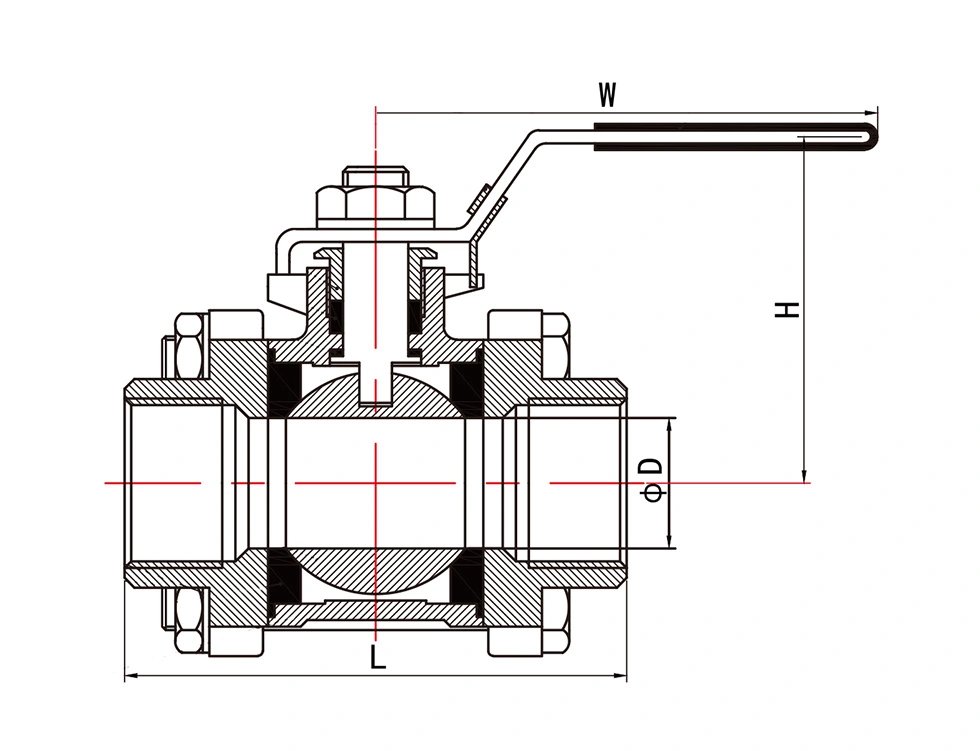

ابعاد عمومی
| اندازه | D | W | H | L(+-2) | وزن (گرم) |
| DN15 | 15 | 110 | 52 | 70 | 0.54 |
| DN20 | 20 | 112 | 63 | 78 | 0.73 |
| DN25 | 25 | 112 | 66 | 89 | 0.97 |
| DN32 | 32 | 142 | 75 | 100 | 1.44 |
| DN40 | 38 | 170 | 89 | 110 | 1.87 |
| DN50 | 49 | 175 | 96 | 130 | / |
مقادیر KV
Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" | 2 1/2 اینچ | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
برنامه های کاربردی
شیر توپ سنگین 3PC با دستگاه قفل کننده برای کاربردهای خط لوله و تجهیزات صنعتی که در آن نیاز به خاموش کردن دستی و عملکرد شیر کنترل شده مورد نیاز است، از جمله:
نفت و گاز
پردازش شیمیایی
کارخانه های پتروشیمی
تصفیه آب
سیستم های برق و ابزار
خطوط لوله تهویه مطبوع و صنعتی
سیستم های هوای فشرده
دریایی و کشتی سازی
سوالات متداول
1. شیر توپ سنگین 3PC با دستگاه قفل چیست؟
این یک شیر توپی سه تکه است که برای سرویس روشن/خاموش صنعتی طراحی شده و مجهز به یک دستگاه قفل روی دسته است. ساختار سه تکه امکان دسترسی به اجزای شیر داخلی را برای بازرسی و نگهداری فراهم می کند.
2. هدف از دستگاه قفل چیست؟
دستگاه قفل به ایمن کردن دسته در موقعیت باز یا بسته انتخاب شده کمک می کند و احتمال عملکرد ناخواسته شیر را در طول سرویس یا نگهداری عادی کاهش می دهد.
3. این شیر چه فشار و دمایی را می تواند تحمل کند؟
پیکربندی ذکر شده دارای کلاس فشار CL150، حداکثر فشار 540 PSI و محدوده دمایی 25- تا 150 درجه است. فشار مجاز واقعی باید با توجه به اندازه شیر، دما، متوسط و درجه بندی فشار-دمای قابل اجرا تأیید شود.
4. چه موادی در دسترس است؟
پیکربندی ذکر شده از اجزای SS316 و SS304 استفاده می‌کند و از PTFE برای صندلی توپ، حلقه اصطکاک و بسته‌بندی ساقه استفاده می‌شود. بسته به محیط عملیاتی و الزامات برنامه، گزینه های مواد دیگری ممکن است در دسترس باشد.
5. چه استانداردهای اتصال موجود است؟
این شیر با انتهای رزوه‌دار NPT و BSP موجود است. انتهای رشته های NPT از ANSI B 2.1 NPT پیروی می کنند، در حالی که انتهای نخ های BSP مطابق مشخصات ارائه شده از BS21 BSP پیروی می کنند.
6. مقدار Kv یک شیر توپی چقدر است؟
Kv میزان جریان آب را بر حسب متر مکعب در ساعت نشان می دهد که افت فشار 1 بار را در سراسر شیر ایجاد می کند. مقادیر Kv فهرست شده می تواند به عنوان مرجع در هنگام ارزیابی ظرفیت جریان برای اندازه های مختلف شیر استفاده شود.
7. آیا می توان شیر را برای کاربردهای مختلف سفارشی کرد؟
بله. Shangtai می تواند پیکربندی های مختلف بدن، صندلی، مهر و موم، فشار، دما، اتصال و مواد را با توجه به محیط کار و الزامات کاربردی مورد بحث قرار دهد. مواد دیگر در صورت درخواست در دسترس هستند.
8. چه استانداردهایی برای شیر استفاده می شود؟
مشخصات ارائه شده به ASME B16.34 برای طراحی و ساخت و درجه بندی فشار و دما اشاره دارد، در حالی که API 598 برای آزمایش و بازرسی استفاده می شود. استاندارد قابل اجرا باید برای پیکربندی و سفارش شیر خاص تایید شود.
9. آیا اسناد مواد و کیفیت قابل ارائه است؟
بله. مستندات مواد و گواهینامه های CE و ISO 9001 قابل اجرا با توجه به پیکربندی محصول و الزامات سفارش قابل ارائه است.
10. آیا شانگتای سازنده است؟
بله. Shangtai این شیر را تولید می کند و تولید، ماشینکاری، مونتاژ، بازرسی و فرآیندهای تامین مربوطه را در کارخانه خود در Wenzhou، چین مدیریت می کند.
