شیر توپی 3PC قابل قفل

شیر توپی قفل شونده 3PC Shangtai برای کاربردهایی که نیاز به کنترل روشن/خاموش قفل دارند تولید شده است. Shangtai به عنوان یک تولید کننده مستقیم، اجزای دما و فشار قابل تنظیم را برای برآوردن نیازهای عملیاتی خاص ارائه می دهد. گواهینامه های CE و ISO 9001 به همراه اسناد مواد برای محصولات قابل اجرا در دسترس هستند.

ارسال استعلام

توضیحات محصول

شیر توپی قفل شونده Shangtai 3PC برای کنترل سیال ایمن و با کارایی بالا مهندسی شده است. دارای یک قوی مکانیزم قفل برای جلوگیری از عملیات غیرمجاز یا تصادفی، یک جزء ضروری برای حیاتی است ایمنی صنعتی ما درک می کنیم که شرایط کار متفاوت است. بنابراین، ما گزینه های سفارشی سازی انعطاف پذیر را ارائه می دهیم برای اینکه اجزای داخلی (مانند صندلی ها و مهر و موم ها) کاملاً با دما و فشار خاص شما مطابقت داشته باشند الزامات

ابعاد اصلی

اندازه	1/4 اینچ - 6"
کلاس فشار	CL150
استاندارد نخ	NPT، BSP
حداکثر فشار	285PSI
استانداردهای طراحی و ساخت	ASME B16.34
تست و بازرسی	API598
رتبه بندی فشار و دما	ASME B16.34
محدوده دما	-25℃~150℃
مواد بدنه	ASTM A351 CF8M (316)
مواد توپ	ASTM A182 F316
مواد ساقه	ASTM A182 F316
جنس صندلی	RPTFE (PTFE+15%fv)
گزینه ها	مواد دیگر در صورت درخواست در دسترس هستند.

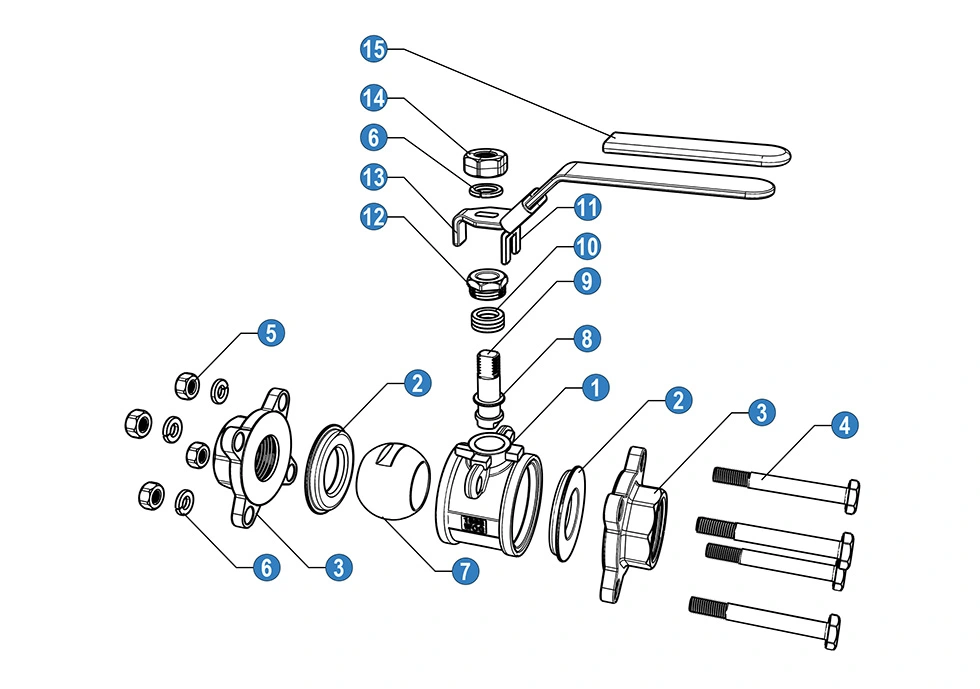

3PC Lockable Ball Valve

خیر	نام	*مواد (N/B)**
1	بدن	SS 316	SS 304
2	صندلی توپ	PTFE	PTFE
3	سرپوش	SS 316	SS 304
4	پیچ و مهره	SS 304	SS 304
5	مهره	SS 304	SS 304
6	بهار	SS 304	SS 304
7	توپ	SS 316	SS 304
8	حلقه اصطکاک	PTFE	PTFE
9	ساقه	SS 316	SS 304
10	بسته بندی ساقه	PTFE	PTFE
11	قفل کردن	SS 304	SS 304
12	غده	SS 316	SS 304
13	دسته	اس اس	اس اس
14	مهره	SS 304	SS 304
15	دسته	پی وی سی	پی وی سی

* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

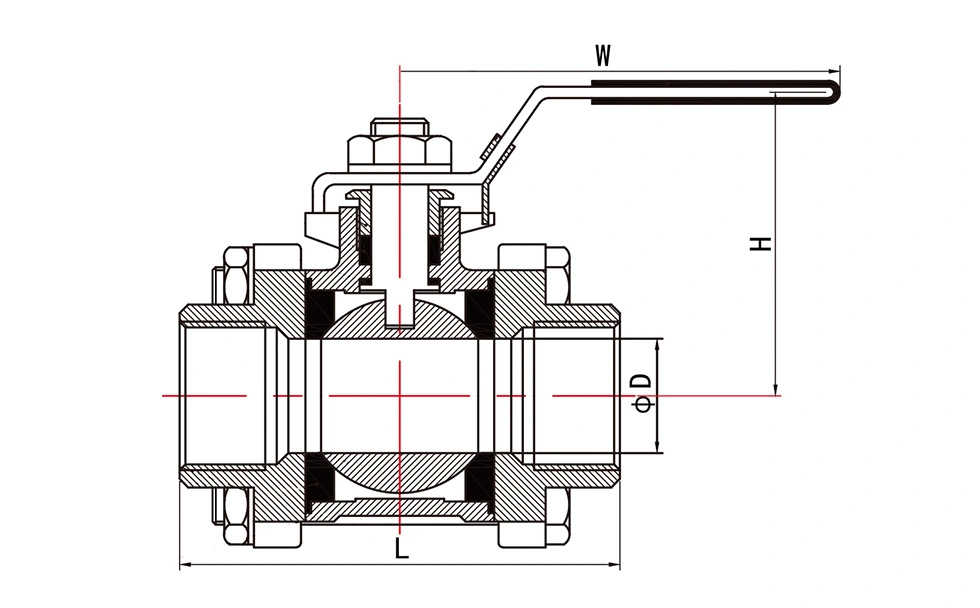

3PC Lockable Ball Valve

ابعاد عمومی:

اندازه	D (mm)	W (mm)	H (mm)	L(mm)	وزن (کیلوگرم)
1/4 اینچ	8	98	55	62	0.4
3/8 اینچ	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
1 1/4 اینچ	32	128	75	95	1.28
1 1/2 اینچ	38	155	86	104	1.6
2"	49	165	92	125	2.3
2 1/2 اینچ	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

مقادیر Kv

Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.

1/4 اینچ	3/8 اینچ	1/2"	3/4"	1"	1 1/4 اینچ	1 1/2 اینچ	2"	2 1/2 اینچ	3"	4"
106	110	24	43	83	130	205	340	520	1100	1820

چرا شانگتای را انتخاب کنید؟

1. طراحی 3 قطعه برتر برای تعمیر و نگهداری آسان

برخلاف شیرهای استاندارد 1 تکه یا 2 تکه، ساختار 3 تکه ما به بدنه مرکزی اجازه می دهد تا به راحتی خارج شود. این یعنی شما می تواند مهر و موم های داخلی را جایگزین کند و بدون برداشتن کل شیر از خط لوله، تعمیر و نگهداری معمولی را انجام دهد. به طور قابل توجهی زمان خرابی سیستم و هزینه های نیروی کار را کاهش می دهد.

2. کنترل کیفیت سازش ناپذیر

ما از طریق استانداردهای بازرسی دقیق خود در بازار متمایز هستیم. شانگتای با افتخار دارای گواهینامه ISO9001 و CE است. در مقایسه با جایگزین های متوسط بازار، شیرهای ما تحت آزمایش فشار و نشت سخت تری قرار می گیرند. کامل ارائه می کنیم گزارش های تست مواد (MTR) با هر سفارش، شفافیت و قابلیت اطمینان 100٪ را برای پروژه های شما تضمین می کند.

3. کارخانه منبع واقعی: متعادل کردن هزینه و کیفیت

ما کارگاه مونتاژ یا شرکت بازرگانی نیستیم. Shangtai مالک کل فرآیند تولید است - از خشن ریخته گری به ماشینکاری دقیق و مونتاژ نهایی - همه در محل خود ما. این کنترل کل زنجیره تامین را حذف می کند نشانه‌گذاری‌های واسطه، به ما این امکان را می‌دهد که شیرآلات درجه یک صنعتی را با قیمت‌های بسیار رقابتی تحویل دهیم.

سوالات متداول

1. شیر توپی 3PC قابل قفل چیست؟

شیر توپی 3PC یک شیر توپی سه تکه با دسته قفلی است که برای جلوگیری از ناخواسته طراحی شده است. عملکرد سوپاپ بدنه سه تکه همچنین امکان دسترسی آسان تر به اجزای داخلی برای بازرسی و تعمیر و نگهداری

2. هدف از دستگیره قفل چیست؟

دستگیره قفل را می توان در موقعیت انتخابی سوپاپ محکم کرد و به کاهش خطر باز شدن یا باز شدن تصادفی کمک کرد. بسته شدن در حین عملیات، تعمیر و نگهداری یا سرویس تجهیزات.

3. چه موادی برای این شیر توپی موجود است؟

گزینه های معمول مواد شامل فولاد ضد زنگ و فولاد کربن، بسته به مدل و کاربرد دریچه است الزامات مواد نشیمنگاه و مهر و موم را نیز می توان با توجه به دمای کار و محیط انتخاب کرد.

4. شیر را با چه رسانه ای می توان استفاده کرد؟

این شیر می تواند برای آب، روغن، گاز، هوای فشرده و سیالات صنعتی سازگار استفاده شود. برای خورنده مواد شیمیایی، محیط های با دمای بالا، یا سایر سیالات خاص، سازگاری مواد و مهر و موم باید تایید شود قبل از انتخاب

5. چه محدوده فشار و دما را می تواند تحمل کند؟

محدوده فشار و دمای قابل اعمال بستگی به اندازه سوپاپ، مواد بدنه، مواد صندلی، اتصال دارد نوع و پیکربندی خاص شرایط عملیاتی واقعی باید با شرایط محصول بررسی شود رتبه بندی فشار-دما

6. آیا می توان از شیر با یک محرک پنوماتیک یا الکتریکی استفاده کرد؟

بله. بسته به پیکربندی دریچه، می توان از محرک های پنوماتیک یا الکتریکی برای کنترل خودکار روشن/خاموش استفاده کرد. رابط نصب محرک و گشتاور عملیاتی مورد نیاز باید قبل از مونتاژ تأیید شود.
