شیر توپی 3PC
3PC Ball Valve 2000WOG با پایه ISO 5211 برای محرک
3PC Ball Valve 2000WOG with ISO 5211 Base for Actuator دارای بدنه سه تکه، ساقه ضد باد و پایه نصب ISO 5211 برای محرک های پنوماتیکی یا الکتریکی است. پیکربندی 2000WOG برای خدمات آب، نفت و گاز در محدوده فشار و دمای مشخص شده در دسترس است. Shangtai این شیر را در Wenzhou، چین، با گزینه های مواد و اجزای موجود با توجه به شرایط عملیاتی مورد نیاز، تولید می کند.

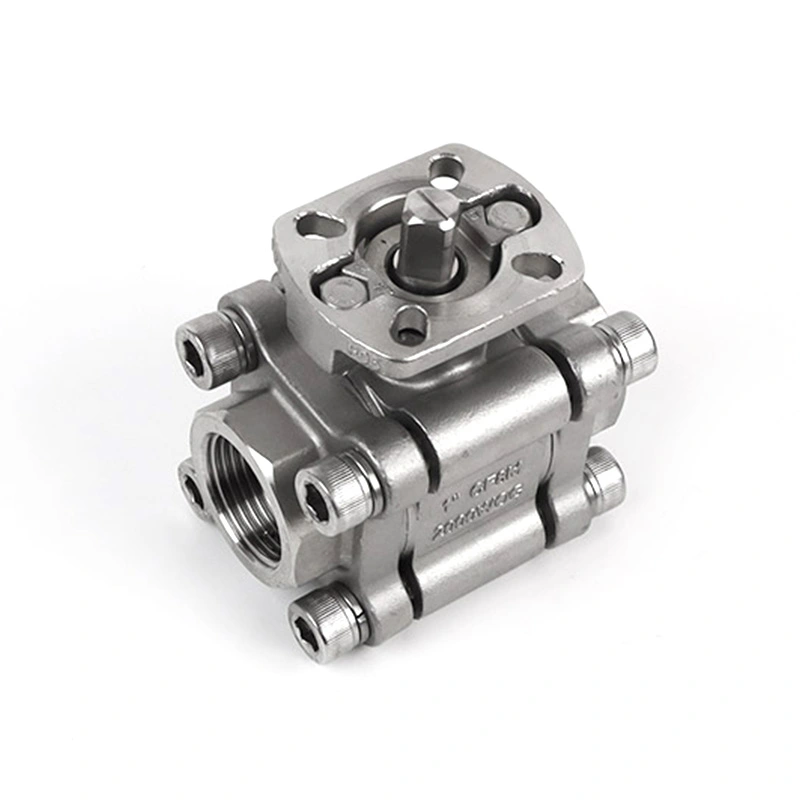

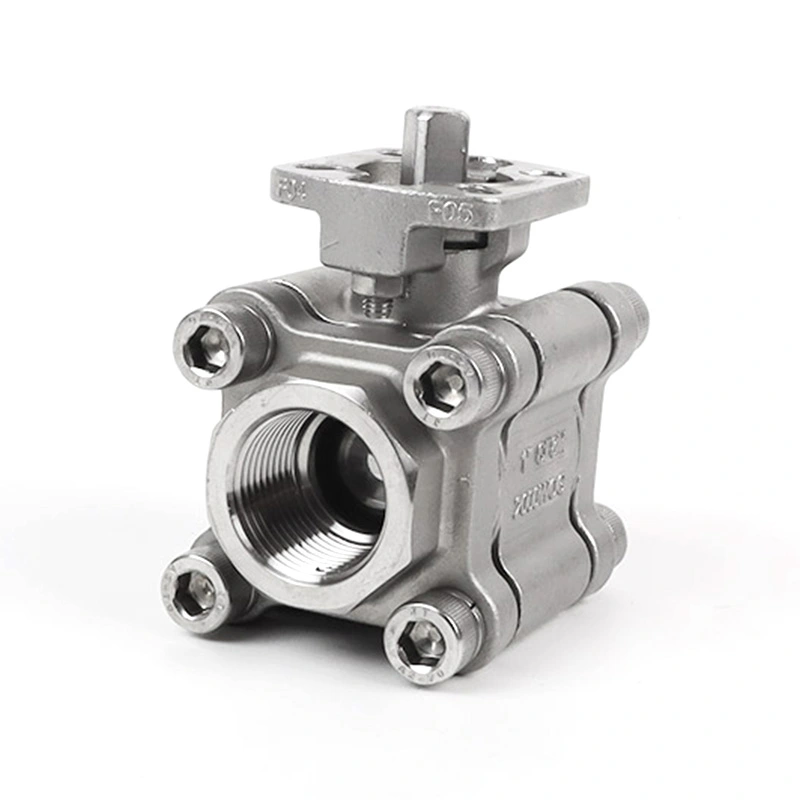

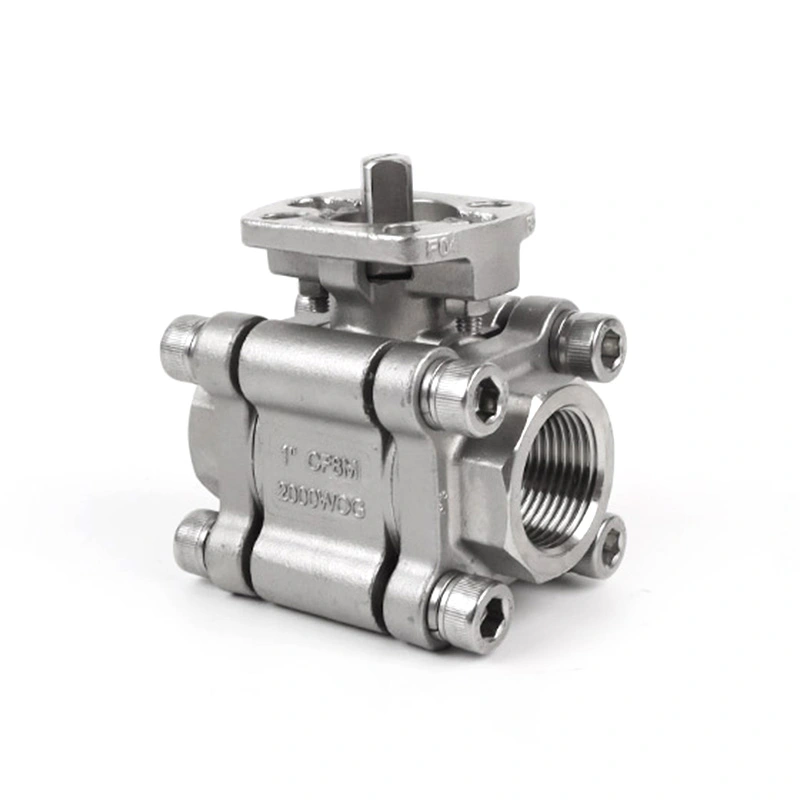

شیر توپی Shangtai 3PC 2000WOG with ISO 5211 Base for Actuator یک شیر توپی از جنس استنلس استیل سه تکه است که برای سرویس خاموش و روشن دستی یا خودکار طراحی شده است. این شیر از بدنه، توپ و ساقه فولاد ضد زنگ 316 با پایه نصب ISO 5211 برای نصب محرک استفاده می کند. این در اتصالات رشته ای NPT و BSP موجود است و می تواند برای رسانه های صنعتی و شرایط کاری مختلف پیکربندی شود.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL800 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 1975 PSI |
| استانداردهای طراحی و ساخت | ISO 17292/API608 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |
| نه | NAME | متریال |
| 1 | بدن | CF8M |
| 2 | سرپوش | CF8M |
| 3 | صندلی | RPTFE |
| 4 | توپ | 316 |
| 5 | ساقه | 316 |
| 6 | تراست واشر | PTFE |
| 7 | O-RING | ویتون |
| 8 | بسته بندی | PTFE |
| 9 | غده بسته بندی | 304 |
| 10 | مکان یابی قطعه | 304 |
| 11 | پیچ و مهره | 304 |
| 12 | مهره | 304 |
| 13 | دسته | 201 |
| 14 | پیچ و مهره | 304 |
| 15 | مهره | 304 |

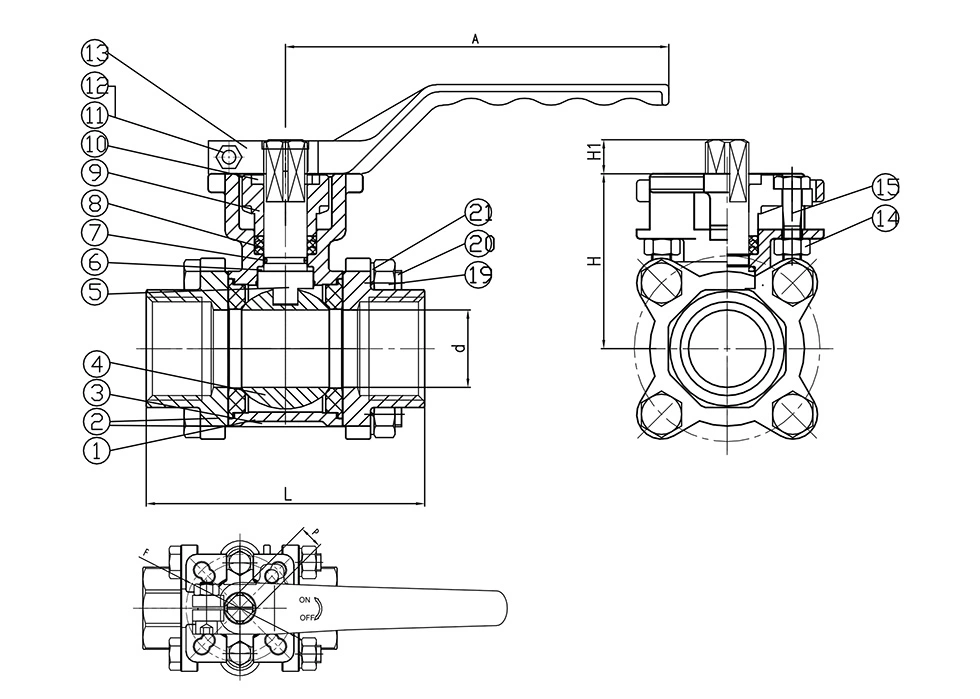

ابعاد عمومی:
| SIZE | DN | Ø د | L | H | H1 | A | E | F | P | وزن |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |
نصب محرک
شیر توپی 3PC 2000WOG با پایه ISO 5211 برای محرک با پایه نصب ISO 5211 برای نصب محرک پیکربندی شده است. ابعاد نصب نشان داده شده در جدول ابعاد کلی، از جمله F و P، می تواند هنگام بررسی سازگاری محرک استفاده شود. محرک مورد نیاز باید با توجه به اندازه سوپاپ، گشتاور عملیاتی و الزامات سیستم انتخاب شود.
بدنه سه تکه دسترسی به اجزای داخلی شیر را در صورت نیاز به بازرسی یا تعویض فراهم می کند. ساختار فولاد ضد زنگ و پیکربندی صندلی RPTFE را می توان برای محیط های صنعتی و شرایط کاری سازگار انتخاب کرد.
برنامه های کاربردی
این شیر می تواند برای کنترل سیال روشن و خاموش در سیستم های لوله کشی صنعتی از جمله تصفیه آب، خدمات نفت و گاز، فرآوری شیمیایی، هوای فشرده، لغزش تجهیزات و لوله کشی فرآیند عمومی استفاده شود. قبل از انتخاب، سازگاری رسانه باید از روی بدنه، صندلی و مواد مهر و موم تایید شود.
برای سیستم های خودکار، شیر توپی 3PC 2000WOG با پایه ISO 5211 برای محرک را می توان با یک محرک پنوماتیکی یا الکتریکی مناسب با توجه به روش کنترل مورد نیاز و گشتاور عملیاتی جفت کرد.
اقدامات احتیاطی برای استفاده
1. قبل از نصب اطمینان حاصل کنید که درجه بندی فشار و دمای شیر برای شرایط عملیاتی واقعی مناسب است.
2. قبل از انتخاب محرک، ابعاد و رابط محرک را بررسی کنید.
3. نشیمنگاه شیر، مهر و موم و سایر اجزای خیس شده را با توجه به محیط کار و دما انتخاب کنید.
4. از ضربه یا نیروی خارجی بیش از حد بر روی بدنه شیر، دسته و اتصالات رزوه ای خودداری کنید.
5. نصب، نصب و نگهداری محرک باید طبق رویه های مربوط به شیر و خط لوله انجام شود.
حمل و نقل و بسته بندی
دریچه ها در کارتن های راه راه و جعبه های تخته سه لا برای حمل و نقل صادراتی بسته بندی می شوند. مشخصات بسته بندی را می توان با توجه به اندازه شیر، مقدار سفارش و الزامات حمل و نقل تنظیم کرد.
سوالات متداول
1. حداکثر فشار کاری 3PC Ball Valve 2000WOG با پایه ISO 5211 برای محرک چقدر است؟
حداکثر فشار ذکر شده 1975 PSI است. فشار کاری مجاز باید با توجه به اندازه شیر، دما، متوسط و درجه بندی فشار-دمای قابل اجرا تأیید شود.
2. هدف از پایه ISO 5211 چیست؟
پایه ISO 5211 یک رابط نصب محرک استاندارد شده را فراهم می کند. اندازه محرک و ابعاد نصب باید با ابعاد F و P شیر قبل از نصب بررسی شود.
3. چه موادی برای شیر استفاده می شود؟
پیکربندی اصلی از CF8M برای بدنه و کلاهک، 316 برای توپ و ساقه، RPTFE برای صندلی، و PTFE، Viton و فولاد ضد زنگ 304 برای سایر اجزای ذکر شده استفاده می‌کند.
4. آیا می توان از شیر با محرک های پنوماتیک یا الکتریکی استفاده کرد؟
بله. شیر را می توان برای عملکرد محرک پیکربندی کرد. محرک باید با توجه به اندازه سوپاپ، گشتاور عملیاتی، رابط نصب و الزامات کنترل انتخاب شود.
5. چه استانداردهای اتصال موجود است؟
گزینه های اتصال لیست شده NPT و BSP انتهای رشته ای هستند. اتصال قابل اجرا باید هنگام ثبت سفارش تأیید شود.
6. آیا مواد دیگری را می توان عرضه کرد؟
بله. مواد دیگر در صورت درخواست در دسترس هستند، با توجه به فشار، دما، متوسط و پیکربندی اجزای مورد نیاز.
