شیر توپی 3PC

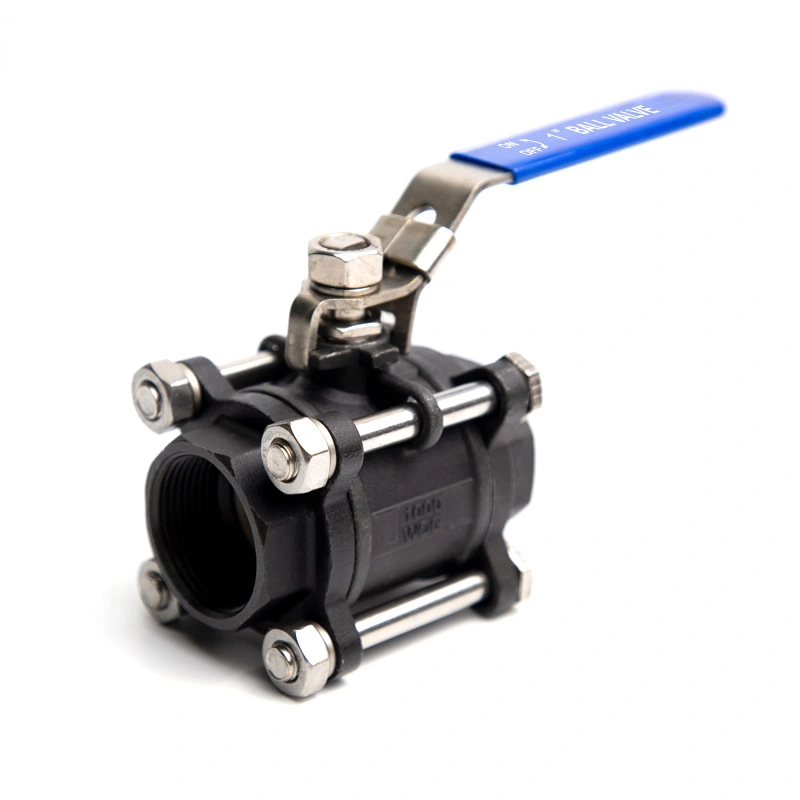

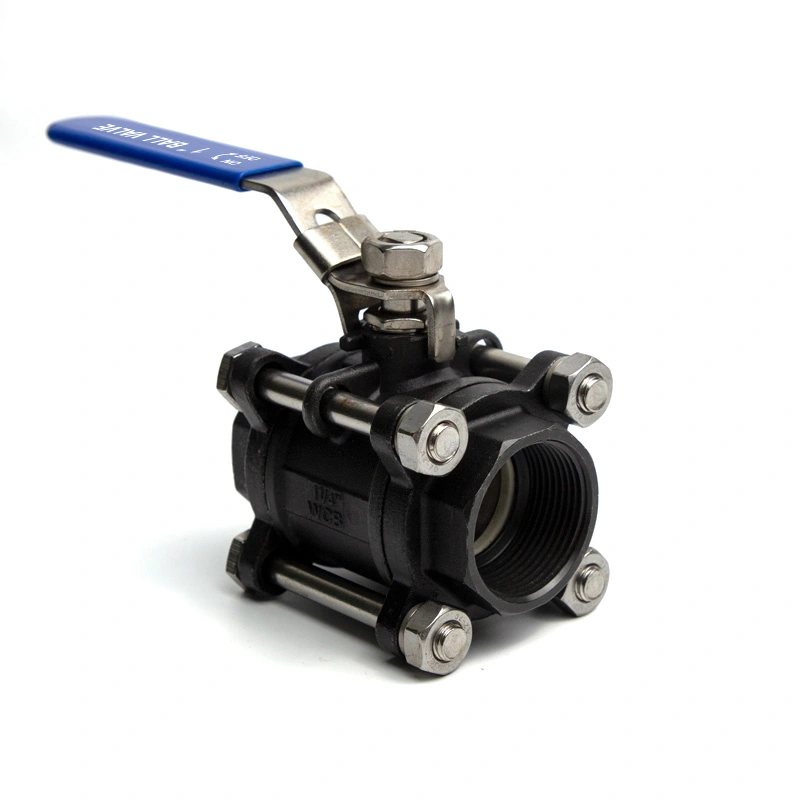

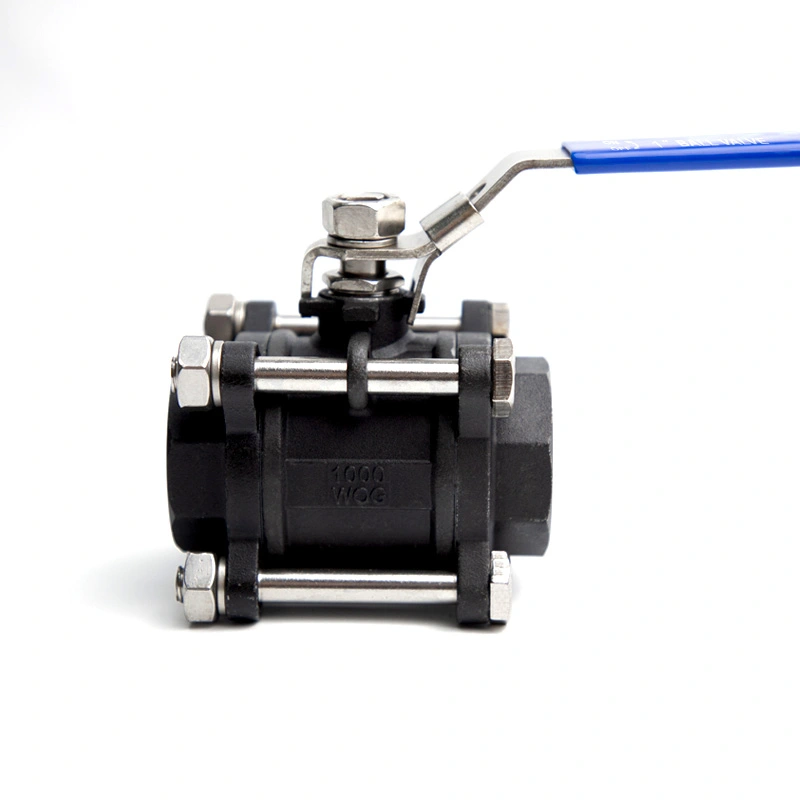

شیر توپی فولاد کربنی 3PC با دستگاه قفل
شیر توپی فولاد کربنی 3PC Shangtai با دستگاه قفل دار دارای بدنه سه تکه و دسته قابل قفل برای کنترل روشن/خاموش صنعتی است. گزینه های فولاد کربنی و سایر مواد بر اساس فشار، دما و نیازهای رسانه موجود است. CE، ISO 9001 و مستندات آزمایش مواد را می توان برای پیکربندی های قابل اجرا ارائه کرد.
این شیر توپی فولاد کربنی 3PC با دستگاه قفل کننده از مواد اولیه فولاد کربنی با استاندارد بالا و یکپارچه استفاده می کند. جعل تکنولوژی مجهز به ساختار قفل دستی، می تواند به طور موثر حالت باز و بسته شدن شیر را قفل کند. جلوگیری از عملکرد نادرست، تضمین ایمنی سیستم خط لوله. مناسب برای شرایط سخت کاری صنعتی، شیر از مهر و موم سفارشی و لوازم جانبی مقاوم در برابر فشار پشتیبانی می کند. به شدت تحت سیستم کیفیت ISO9001 بازرسی شده است، هر محصول با گواهینامه کامل و گزارش های آزمایش مواد عرضه می شود و به عنوان یک صنعت قابل اعتماد عمل می کند راه حل لوله کشی برای مشتریان جهانی
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | فولاد کربن |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

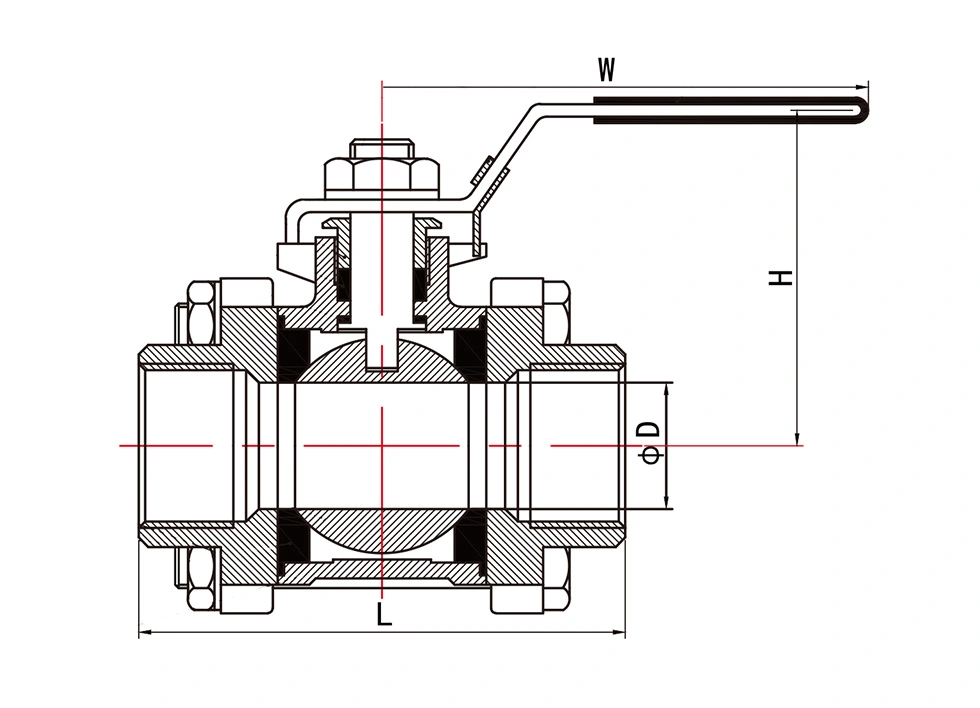

ابعاد عمومی:
| اندازه | D (mm) | W (mm) | H (mm) | L(mm) | وزن (کیلوگرم) |
| 1/4 اینچ | 8 | 98 | 55 | 62 | 0.4 |
| 3/8 اینچ | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/4 اینچ | 32 | 128 | 75 | 95 | 1.28 |
| 1 1/2 اینچ | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 1/2 اینچ | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
مقادیر Kv
Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" | 2 1/2 اینچ | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |

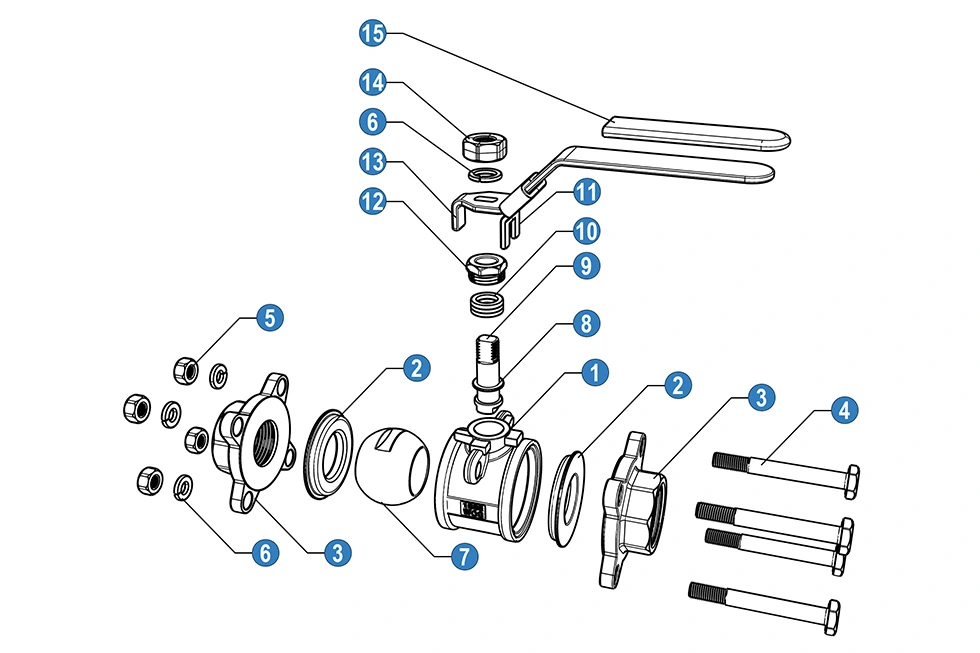

| خیر | نام | مواد | ||
| 1 | بدن | فولاد کربن | ||
| 2 | صندلی توپ | PTFE | ||
| 3 | سرپوش | فولاد کربن | ||
| 4 | پیچ و مهره | SS 201 | ||
| 5 | مهره | SS 201 | ||
| 6 | واشر فنری | SS 201 | ||
| 7 | توپ | SS 201 | SS 304 | SS 316 |
| 8 | حلقه اصطکاک | PTFE | ||
| 9 | ساقه | SS 201 | SS 304 | SS 316 |
| 10 | بسته بندی ساقه | PTFE | ||
| 11 | قفل کردن دستگاه | SS 201 | ||
| 12 | غده | SS 201 | SS 304 | SS 316 |
| 13 | دسته | اس اس | ||
| 14 | مهره | SS 201 | ||
| 15 | دسته آستین | پی وی سی | ||
N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
B: نخ مطابق BS21 BSP به پایان می رسد
مزایای اصلی
1. ساخت و ساز فولاد کربن جامد
شیرهای توپ فولاد کربنی شانگتای با ضخامت مواد مشخص و مواد خام کنترل شده تولید می شوند. انتخاب الزامات مواد و ماشینکاری در طول تولید بررسی می شود تا ساختار شیر ثابت بماند و دقت ابعادی
2. ساقه سوپاپ ضد دمیدن
این دریچه از ساختار ساقه ضد باد استفاده می کند که به حفظ ساقه در داخل بدنه شیر تحت فشار کمک می کند. این طراحی همچنین از عملیات ایمن تر در طول تعمیر و نگهداری معمول شیر پشتیبانی می کند.
3. تولید و کنترل کیفیت
کنترل کیفیت شامل بازرسی مواد خام، ماشینکاری، مونتاژ و آزمایشات فشار و آب بندی می شود. ISO 9001 و CE مستندات برای پیکربندی شیرهای قابل اجرا در دسترس است.
4. تولید داخلی
Shangtai پردازش، ماشینکاری، مونتاژ و آزمایش دریچه خالی را در داخل انجام می دهد. این اجازه می دهد تا فرآیندهای تولید و کیفیت محصول باید در داخل کارخانه کنترل شود و در عین حال اتکا به پردازش خارجی کاهش یابد.
اقدامات احتیاطی برای استفاده
1. به طور مرتب دستگاه قفل را قبل از عملیات بررسی کنید تا از تعویض انعطاف پذیر و قفل قابل اطمینان اطمینان حاصل کنید عملکرد
2. برای جلوگیری از تغییر شکل ساختاری و آب بندی، نیروی خارجی بیش از حد بر روی بدنه و دسته شیر اعمال نکنید. آسیب.
3. لوازم جانبی مقاوم در برابر دما و فشار را با توجه به شرایط محیطی و کاری واقعی انتخاب کنید.
4. از عملکرد طولانی مدت بیش از حد فشار و دمای بیش از حد پارامترهای نامی شیر خودداری کنید.
5. تمیز کردن و نگهداری منظم را برای افزایش عمر شیر توپی فولاد کربنی انجام دهید.
حمل و نقل و بسته بندی
ما بسته بندی محافظ دو لایه را برای همه محصولات اتخاذ می کنیم تا در حمل و نقل طولانی مدت آسیب نبیند. را لایه داخلی از کارتن های راه راه ضخیم برای محافظت ضد ضربه و ضد خش استفاده می کند. لایه بیرونی می پذیرد جعبه های تخته چندلای محکم، که در برابر فشار، مقاوم در برابر افتادن و ضد رطوبت هستند. این استاندارد شد بسته بندی به طور موثر دریچه ها را از اکستروژن، برخورد و رطوبت در طول حمل و نقل دریایی و زمینی محافظت می کند. اطمینان از تحویل دست نخورده محصول به مقاصد خارج از کشور.
سوالات متداول
1. عملکرد دستگاه قفل چیست؟
دستگاه قفل می تواند شیر را در حالت باز یا بسته نگه دارد و به جلوگیری از عملکرد تصادفی در حین کمک می کند خدمات خط لوله
2. آیا می توان شیر را برای شرایط مختلف دما و فشار سفارشی کرد؟
بله. مهر و موم، واشر و سایر اجزا را می توان با توجه به دمای کاری، فشار و رسانه ها
3. چه گواهینامه ها و مدارکی موجود است؟
اسناد ISO 9001 و CE برای پیکربندی های قابل اجرا در دسترس است. گزارش تست مواد و محصول مرتبط اسناد نیز قابل ارائه است.
4. ویژگی های اصلی شیر توپی فولاد کربنی 3PC با دستگاه قفل چیست؟
این شیر از ساختار سه تکه، مواد فولادی کربنی و میل ضد باد استفاده می کند. تولید داخل ماشینکاری، مونتاژ و آزمایش را پوشش می دهد.
5. آیا بسته بندی برای حمل و نقل دریایی از راه دور مناسب است؟
بله. سوپاپ ها را می توان با کارتن های داخلی و جعبه های تخته سه لا بیرونی بسته بندی کرد تا در برابر ضربه محافظت شود. فشردگی و رطوبت در حین حمل و نقل
