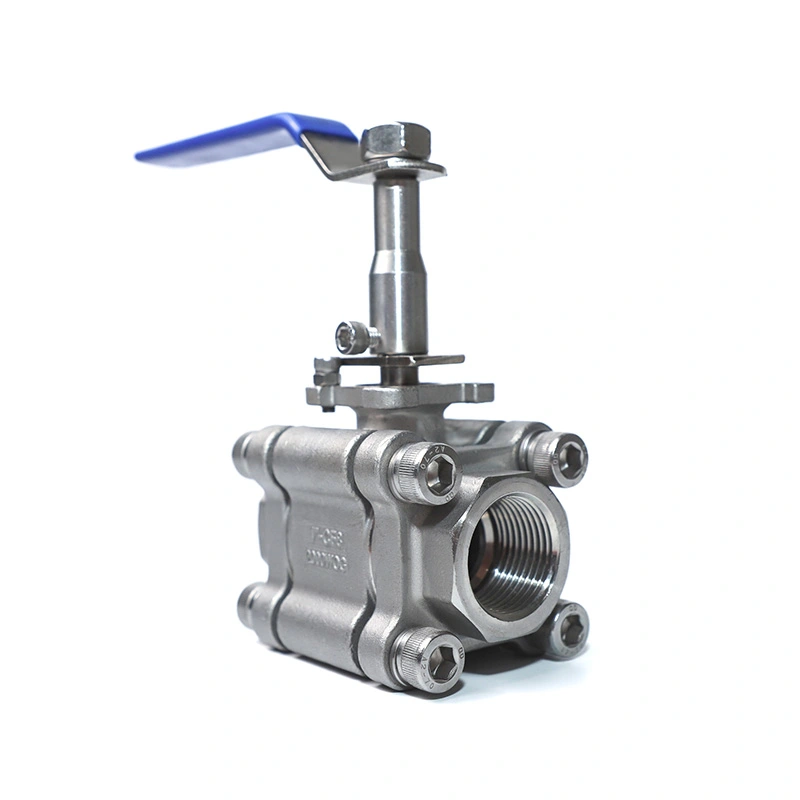

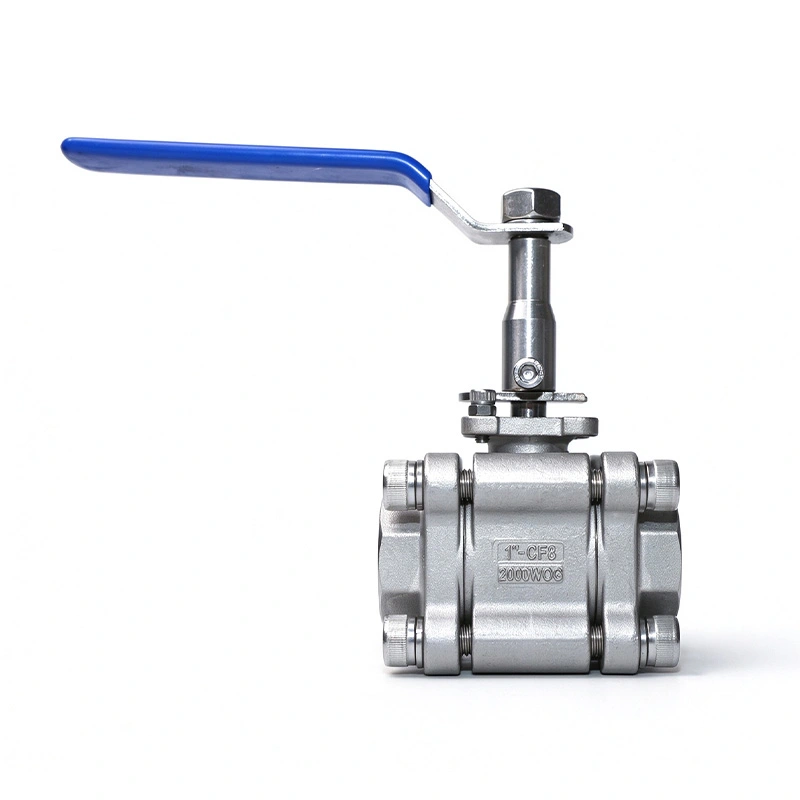

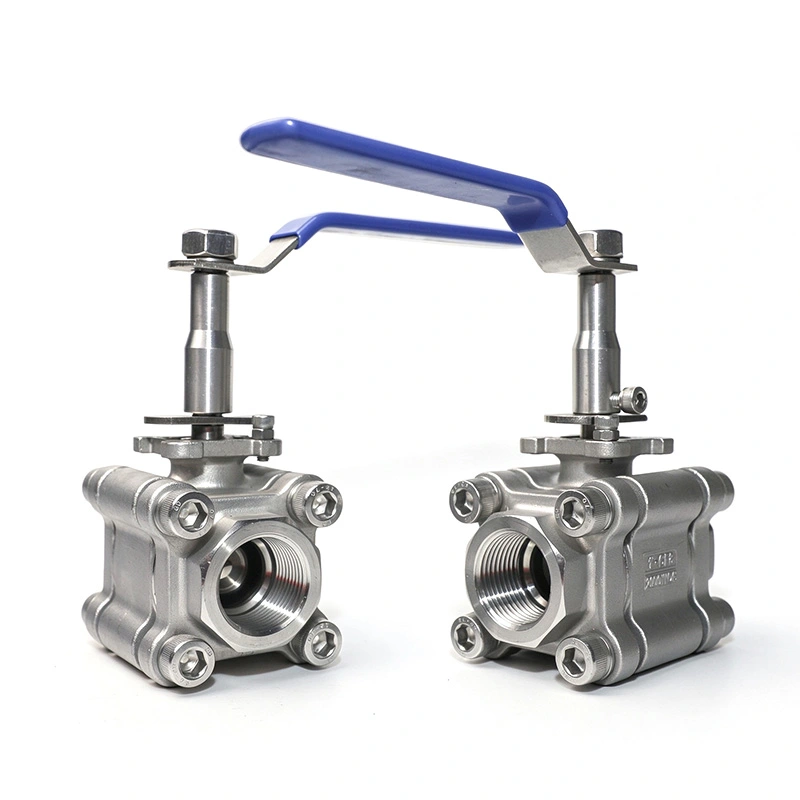

شیر توپی 3PC فولاد ضد زنگ 2000WOG Extended Stem

3PC Stainless Steel Ball Valve 2000WOG Extended Stem برای خطوط لوله عایق، تاسیسات مدفون و کاربردهای دیگری که در آن نقطه کار شیر باید گسترش یابد. این شیر دارای فولاد ضد زنگ 316 است بدنه، توپ و ساقه، ساختار سه تکه و اتصالات رزوه ای NPT یا BSP. ساقه گسترده اجازه می دهد تا دریچه ای که دور از قسمت عایق شده یا مدفون خط لوله کار می کند.

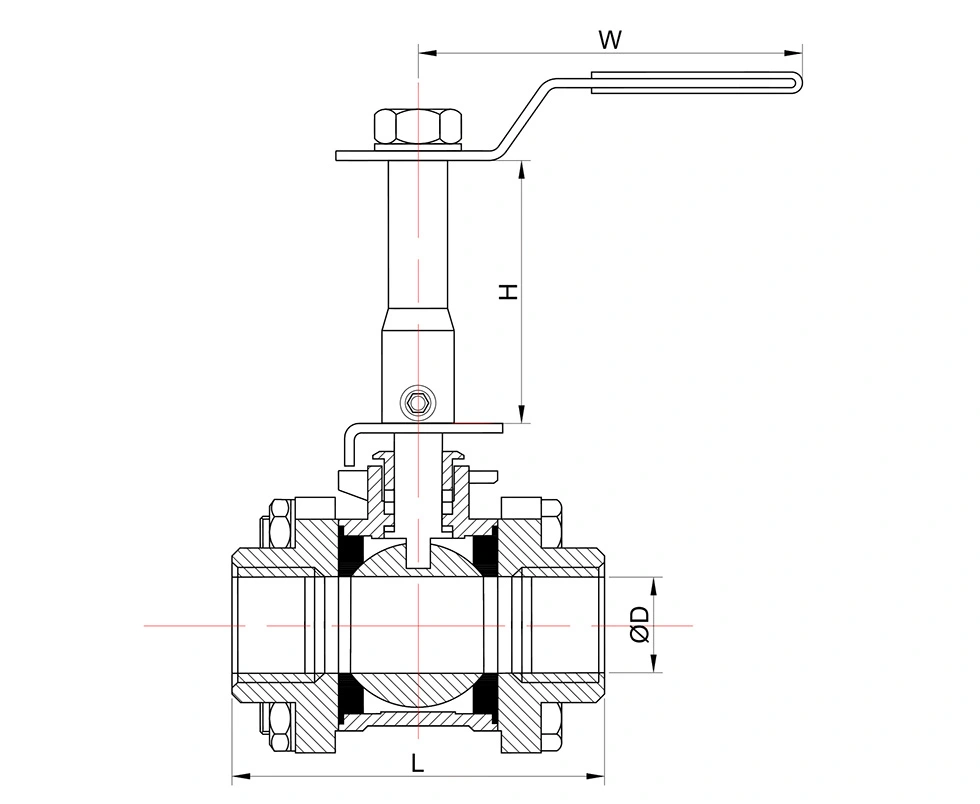

ابعاد اصلی

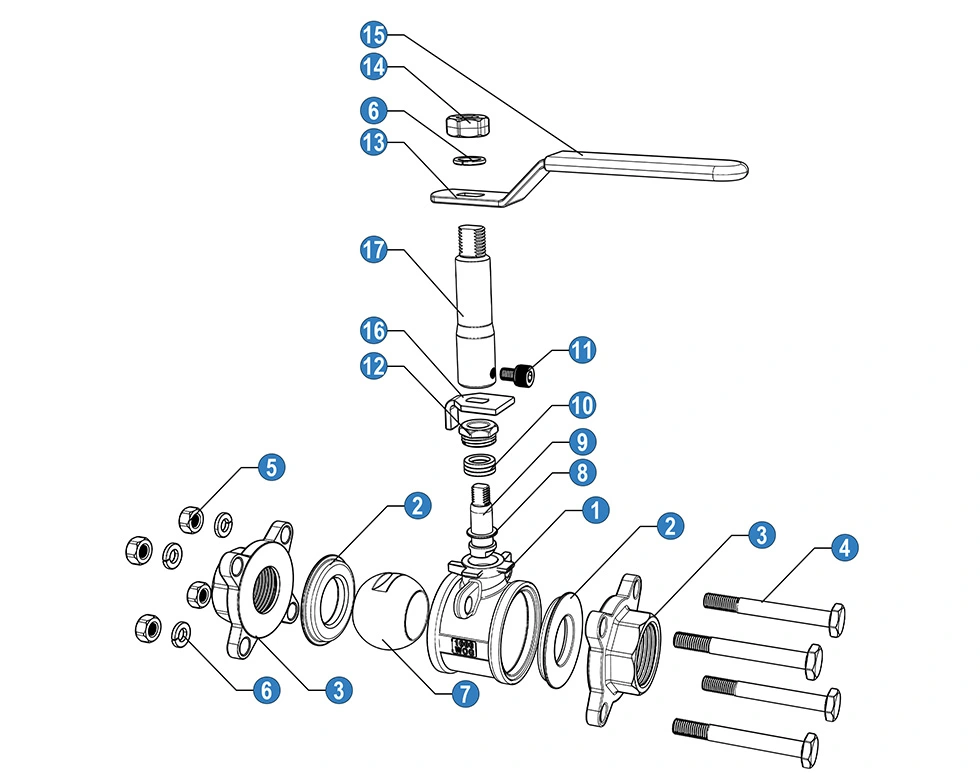

ابعاد عمومی:

ویژگی های کلیدی

1. ساقه توسعه یافته برای خطوط لوله عایق شده و مدفون

ساقه گسترش یافته نقطه عملیات را در بالا یا دور از منطقه اتصال خط لوله قرار می دهد. این پیکربندی است در مواردی مفید است که عایق کاری لوله، نصب زیرزمینی یا دسترسی محدود، عملکرد یک ساقه استاندارد را دشوار می کند. ساقه همچنین از ساختار ضد دمیدن برای سرویس فشار استفاده می کند.

2. 316 ساخت و ساز فولاد ضد زنگ

بدنه از فولاد ضد زنگ ASTM A351 CF8M ساخته شده است، در حالی که توپ و ساقه از ASTM A182 F316 استفاده می کنند. این مواد مقاومت در برابر خوردگی را برای کاربردهای سازگار با آب، نفت، گاز و سیالات صنعتی فراهم می کند. صندلی RPTFE است برای محدوده دما و شرایط سرویس ذکر شده مشخص شده است.

3. بدنه سه تکه

بدنه سه تکه امکان دسترسی به اجزای داخلی را برای بازرسی و نگهداری فراهم می کند. دریچه می تواند باشد هنگامی که صندلی، مهر و موم یا سایر قطعات داخلی نیاز به بررسی یا تعویض دارند، جدا می شوند، که برای آن مفید است تعمیر و نگهداری سیستم های خط لوله نصب شده

4. رتبه بندی فشار 2000WOG

ساقه بلند شده 3PC فولاد ضد زنگ توپی 2000WOG برای کنترل سیال روشن و خاموش با فشار بالا مشخص شده است. حداکثر فشار PSI 1975 که در اطلاعات محصول ذکر شده است. فشار کاری قابل اعمال باید تایید شود با توجه به اندازه سوپاپ، دما، متوسط و درجه بندی فشار-دمای مربوطه.

استانداردها و کنترل کیفیت

این شیر مطابق با الزامات ISO 17292/API 608 با درجه بندی فشار و دما تولید شده است. به ASME B16.34 و آزمایش و بازرسی طبق API 598. بازرسی تولید شامل مواد ورودی است بررسی، تست فشار، تست آب بندی و بازرسی تمام شده شیر.

مستندات ISO 9001 و CE برای پیکربندی شیرهای قابل اجرا در دسترس است. گزارش تست مواد نیز می تواند باشد با توجه به سفارش و مستندات مورد نیاز ارائه می شود.

برنامه های کاربردی

دریچه توپی 3PC Stainless Steel 2000WOG Extended Stem را می توان در سیستم های خط لوله که در آن شیر گسترش یافته استفاده کرد عملیات مورد نیاز است، از جمله خطوط فرآیند عایق، خطوط لوله مدفون، تصفیه آب، سیستم های نفت و گاز، فرآوری شیمیایی و کنترل کلی سیالات صنعتی

قبل از انتخاب، محیط خط لوله، فشار عملیاتی، دما، استاندارد اتصال و موجود را بررسی کنید فضای نصب سازگاری مواد نیز باید برای بدن، توپ، ساقه و صندلی تایید شود.

سوالات متداول

1. ساقه توسعه یافته برای چه استفاده می شود؟

ساقه گسترش یافته برای خطوط لوله عایق شده، تاسیسات مدفون و سایر مکان هایی که دریچه نقطه عملیاتی باید دور از اتصال خط لوله قرار گیرد. دسترسی به شیر بدون برداشتن عایق اطراف یا نمایان شدن بخش مدفون خط لوله.

2. چه موادی برای شیر استفاده می شود؟

بدنه ASTM A351 CF8M (316) است، در حالی که توپ و ساقه آن ASTM A182 F316 است. صندلی استاندارد RPTFE است (PTFE+15%fv). مواد دیگر با توجه به شرایط خدمات مورد نیاز در دسترس هستند.

3. شیر چه محدوده فشار و دمایی را پشتیبانی می کند؟

داده های محصول حداکثر فشار 1975 PSI و محدوده دمایی 25- تا 150 درجه را نشان می دهد. مجاز واقعی فشار به اندازه سوپاپ، دما، متوسط و درجه بندی فشار-دمای قابل اجرا بستگی دارد.

4. چه اتصالات رشته ای موجود است؟

اتصالات رزوه استاندارد NPT و BSP هستند. سایر الزامات اتصال را می توان با توجه به موارد مورد بحث قرار داد مشخصات خط لوله

5. آیا می توان مواد و اجزای آب بندی را سفارشی کرد؟

بله. سایر مواد بدن، توپ، ساقه، نشیمنگاه و آب بندی را می توان با توجه به محیط کار، فشار عرضه کرد. و دما مورد نیاز

6. چه مدارکی در دسترس است؟

مستندات محصول قابل اجرا می تواند شامل گزارش تست مواد، سوابق بازرسی و ISO 9001 یا CE باشد مستندات برای پیکربندی شیر مربوطه.

7. بسته بندی شیر برای صادرات چگونه است؟

دریچه ها در کارتن های راه راه و جعبه های تخته سه لا برای حمل و نقل صادراتی بسته بندی می شوند. بسته بندی قابل تنظیم است با توجه به اندازه دریچه، مقدار سفارش و الزامات حمل و نقل.
