چگونه یک دریچه L سه طرفه توپی می تواند کنترل جریان را در سیستم های لوله کشی صنعتی بهبود بخشد

شانگتایالف را فراهم می کنددریچه L سه طرفه توپطراحی شده برای سوئیچینگ جریان قابل اعتماد در سیستم های لوله کشی صنعتی. این شیر با بدنه سه تکه، انتهای جوش لب به لب توسعه یافته و گزینه‌های ساخت فولاد ضد زنگ، به مهندسان کمک می‌کند تا مسیریابی سیالات را مدیریت کنند، طرح‌بندی خط لوله را ساده کرده و تعمیر و نگهداری را بر اساس شرایط عملیاتی سخت برنامه‌ریزی کنند.

یک شیر توپی سه طرفه با پیکربندی پورت L برای هدایت سیال بین دو شاخه خط لوله متصل طراحی شده است. توپ ماشینکاری شده مخصوص آن یک گذرگاه L شکل ایجاد می کند که با چرخش دسته با پورت های انتخاب شده همسو می شود. برخلاف طراحی پورت T، که می تواند چندین پورت را به طور همزمان بسته به پیکربندی آن متصل کند، یک شیر پورت L عمدتاً برای انحراف جریان و انتخاب منبع استفاده می شود. انتخاب سوپاپ صحیح نیاز به توجه به جهت پورت، مواد بدنه، سازگاری صندلی، درجه بندی فشار و دما و استانداردهای اتصال دارد. این راهنما اصل کار، مزایای کلیدی، کاربردهای صنعتی و ملاحظات خرید شیرهای توپی سه طرفه L-port را توضیح می‌دهد، به مهندسان، تیم‌های تعمیر و نگهداری و خریداران صنعتی کمک می‌کند تا تصمیم‌گیری آگاهانه داشته باشند.

فهرست مطالب

• پورت L دریچه توپی سه طرفه چیست؟
• شیر توپی سه طرفه L-Port چگونه کار می کند؟
• L-Port در مقابل T-Port: تفاوت چیست؟
• مزایای اصلی چیست؟
• شیرهای توپی L-Port کجا استفاده می شوند؟
• نحوه انتخاب شیر مناسب
• مشخصات فنی برای بررسی
• توصیه های نصب و نگهداری
• سوالات متداول
• نتیجه گیری: تصمیم گیری صحیح برای کنترل جریان

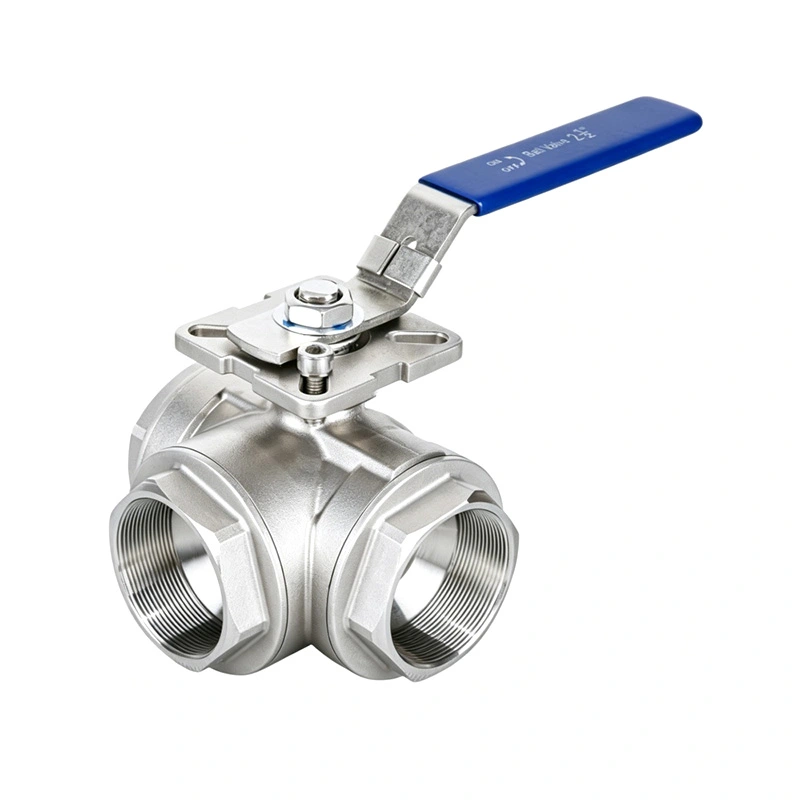

پورت L دریچه توپی سه طرفه چیست؟

شیر توپی سه طرفه یک وسیله مکانیکی کنترل جریان است که دارای سه پورت و یک توپ چرخان در داخل بدنه آن است. گذرگاه داخلی تعیین می کند که کدام پورت ها هنگام کارکردن شیر با هم ارتباط برقرار می کنند. در پیکربندی پورت L، گذرگاه شبیه حرف L است و به شیر اجازه می‌دهد تا سیال را بین اتصالات انتخاب شده هدایت کند.

برای مثال، یک خط لوله ممکن است یک اتصال مشترک و دو خروجی جایگزین داشته باشد. این شیر بسته به محل عبور داخلی و موقعیت دستگیره می تواند سیال ورودی را به سمت خروجی اول هدایت کند یا آن را به خروجی دوم تغییر دهد. هنگامی که طراحی شیر از آن آرایش پشتیبانی می کند، شاخه استفاده نشده در موقعیت عملیاتی مورد نظر جدا می شود.

محصول Shangtai این اصل مسیریابی جریان را با بدنه سه تکه و انتهای جوش لبه دار کشیده ترکیب می کند. طول اضافی انتهای جوش فضای کاری را برای نصب خط لوله فراهم می‌کند و می‌تواند در طرح‌بندی لوله‌های عایق‌شده یا مدفون در جایی که طراحی مشخص‌شده نیاز به فاصله اضافی دارد، مفید باشد.

ملاحظات متداول ساخت و ساز عبارتند از:

• بدنه سوپاپ:فولاد ضد زنگ یا سایر مواد مشخص شده با توجه به کاربرد انتخاب شده است.
• توپ و ساقه:اجزای مسئول هدایت جریان و انتقال گشتاور عملیاتی.
• صندلی و مهر و موم:قطعاتی که از عملکرد آب بندی تحت شرایط سرویس مشخص شده پشتیبانی می کنند.
• اتصالات:بسته به مدل انتخابی، پیکربندی های جوش لب به لب، رزوه ای یا سایر تنظیمات.
• مکانیزم عملیاتی:یک دسته دستی یا یک محرک سازگار، در صورت وجود.

پیکربندی نهایی باید همیشه با نقشه ها و مستندات فنی تایید شده سازنده بررسی شود.

شیر توپی سه طرفه L-Port چگونه کار می کند؟

دریچه با چرخاندن یک گوی مخصوص سوراخ شده در بدنه سوپاپ عمل می کند. هنگامی که گذرگاه توپ با دو پورت انتخاب شده در یک راستا قرار می گیرد، مایع می تواند بین آن اتصالات حرکت کند. تغییر جهت توپ مسیر جریان موجود را تغییر می دهد.

در یک آرایش انحرافی معمولی، توالی عملیاتی شامل شرایط زیر است:

1. موقعیت جریان اول:پورت مشترک به یک شاخه انتخاب شده متصل می شود و به سیال اجازه می دهد مسیر اول را دنبال کند.
2. عملیات تعویض:اپراتور دسته را مطابق دستورالعمل های عملیاتی سازنده می چرخاند.
3. موقعیت جریان دوم:گذرگاه داخلی با شاخه جایگزین همسو می شود و سیال را تغییر جهت می دهد.
4. موقعیت ایزوله، در صورت طراحی:برخی از پیکربندی‌های پورت L موقعیتی را فراهم می‌کنند که هر سه پورت را مسدود می‌کند. این قابلیت باید برای شیر خاص تایید شود.

شماره گذاری پورت، جهت دستگیره، زاویه چرخش و موقعیت های توقف در دسترس بین طرح ها متفاوت است. بنابراین، اپراتورها هرگز نباید فرض کنند که یک جهت دسته خاص همیشه با همان مسیر جریان مطابقت دارد.

قبل از راه اندازی، نمودار جریان شیر را بررسی کنید و اتصالات مورد نظر را در هر موقعیت کاری مجاز تأیید کنید. این امر به ویژه در سیستم های خودکار مهم است، جایی که یک توالی محرک نادرست می تواند تولید را مختل کند یا سیال را به مقصد ناخواسته ارسال کند.

L-Port در مقابل T-Port: تفاوت چیست؟

اگرچه هر دو طرح از سه پورت استفاده می کنند، گذرگاه های توپ داخلی آنها اهداف متفاوتی را انجام می دهند. انتخاب بین آنها در درجه اول به این بستگی دارد که آیا سیستم باید جریان را بین شاخه ها تغییر دهد یا چندین مسیر را برای اختلاط و توزیع وصل کند.

جدول اصول کلی طراحی را به جای تضمین توالی عملکرد هر شیر توضیح می دهد. سازندگان ممکن است آرایش توپ، تنظیمات صندلی و موقعیت های توقف متفاوتی را ارائه دهند.

برای کاربردهایی که دو منبع سیال باید جدا باقی بمانند، در صورتی که نمودار جریان تایید شده آن جداسازی مورد نیاز را تایید کند، طراحی پورت L ممکن است مناسب باشد. در مواردی که ارتباط همزمان بین چندین پورت ضروری است، طراحی پورت T ممکن است مناسب تر باشد.

برای پیشینه بیشتر، اطلاعات محصول شیر توپی سه طرفه پورت L سازنده را قبل از نهایی کردن انتخاب بررسی کنید.

مزایای اصلی چیست؟

1. مسیریابی جریان انعطاف پذیر

یک شیر پورت L به اپراتورها اجازه می دهد تا بین شاخه های خط لوله تعیین شده بدون نصب دریچه های جداگانه در هر نقطه تغییر سوئیچ کنند. این می تواند آرایش تجهیزات مورد استفاده برای انتقال سیال، انتخاب منبع و مسیریابی فرآیند را ساده کند.

2. طراحی خط لوله کارآمد در فضا

ترکیب اتصالات جریان چندگانه در یک بدنه شیر می تواند تعداد اجزای جداگانه مورد نیاز در تاسیسات مناسب را کاهش دهد. اجزای کمتر ممکن است به معنای نقاط اتصال کمتری باشد که نیاز به بازرسی دارند، اگرچه طراحی کلی سیستم صرفه جویی واقعی را تعیین می کند.

3. گزینه های مواد فولادی ضد زنگ

ساختار فولاد ضد زنگ می تواند مقاومت در برابر خوردگی مفیدی را در محیط های صنعتی سازگار ارائه دهد. درجه مناسب به محیط فرآیند، غلظت کلرید، مواد شیمیایی تمیزکننده، دما و سایر شرایط خدمات بستگی دارد. انتخاب مواد باید بر اساس سازگاری تایید شده باشد نه این فرض که همه فولادهای زنگ نزن عملکرد یکسانی دارند.

4. دسترسی تعمیر و نگهداری از طریق ساخت سه تکه

یک بدنه سه تکه می تواند بازرسی داخلی و سرویس را راحت تر کند زیرا شیر را می توان طبق رویه های سازنده جدا کرد. پس از جداسازی، کاهش فشار، تخلیه و ایمن شدن خط لوله، پرسنل تعمیر و نگهداری واجد شرایط می توانند قطعات قابل تعمیر را بازرسی کرده و در صورت لزوم صندلی ها یا آب بندی های سازگار را جایگزین کنند.

5. انتها جوش لب به لب برای نصب های خاص

انتهای جوش لب به لب توسعه یافته می تواند در طول جوشکاری خط لوله، به ویژه در طرح هایی که شامل عایق یا لوله های مدفون است، فاصله بیشتری ایجاد کند. نصب صحیح همچنان ضروری است: روش های جوشکاری باید حرارت ورودی را کنترل کند تا از آسیب دیدن صندلی ها، مهر و موم ها یا سایر اجزای داخلی حساس به دما جلوگیری شود.

شیرهای توپی L-Port کجا استفاده می شوند؟

توانایی تغییر جهت جریان باعث می شود این پیکربندی شیر در چندین بخش صنعتی مفید باشد. مناسب بودن آن به محیط فرآیند، فشار، دما، ترتیب اتصال و عملکرد قطع مورد نیاز بستگی دارد.

• فرآوری پتروشیمی:جابجایی جریان های فرآیند سازگار بین شاخه های خط لوله تعیین شده.
• سیستم های نفت و گاز:انتخاب مسیرهای جریان جایگزین در کاربردهایی که درجه فشار شیر و سازگاری مواد مناسب است.
• سیستم های انرژی حرارتی:هدایت مجدد سیالات سازگار بین مدارهای فرآیند یا اتصالات تجهیزات.
• تصفیه آب:تغییر جریان آب بین خطوط تصفیه انتخابی یا شاخه های سیستم.
• تجهیزات صنعتی:تغییر مسیر تامین سیال برای پشتیبانی از حالت های مختلف عملیاتی یا ترتیبات نگهداری.

به عنوان مثال، یک تاسیسات تصفیه آب ممکن است از یک شیر پورت L برای انتخاب بین دو مسیر جریان تعیین شده استفاده کند. در طول طراحی سیستم، مهندسان باید نقشه پورت، وضعیت ایزوله مورد نظر و عواقب تغییر مسیر جریان را قبل از راه اندازی شیر بررسی کنند.

هر شیر توپی سه طرفه برای هر سیال یا شرایط کاری مناسب نیست. ذرات ساینده، محیط های چسبناک، مواد شیمیایی خورنده، فشار دیفرانسیل بالا و دماهای بالا می توانند بر عمر صندلی و عملکرد آب بندی تأثیر بگذارند. شیر باید برای خدمات واقعی انتخاب شود نه تنها نام صنعت.

نحوه انتخاب شیر مناسب

خرید یک شیر توپی سه طرفه بیش از مطابقت با قطر اسمی لوله را شامل می شود. یک فرآیند انتخاب قابل اعتماد باید با عملکرد جریان مورد نیاز آغاز شود و از طریق سازگاری مواد، رتبه بندی مکانیکی، ابعاد نصب و الزامات نگهداری ادامه یابد.

1. الگوی جریان مورد نیاز را تعریف کنید

پورت مشترک، شاخه های جایگزین و هر موقعیت عملیاتی مورد نیاز را شناسایی کنید. نمودار جریان سازنده را برای بررسی اینکه کدام پورت ها متصل هستند و کدام پورت ها در هر موقعیت ایزوله هستند، دریافت کنید.

2. فشار و دما مورد نیاز را تأیید کنید

فشار کاری نامی را در دمای واقعی سرویس بررسی کنید. درجه بندی فشار می تواند با انتخاب دما و مواد تغییر کند، بنابراین حداکثر فشار هرگز نباید مستقل از شرایط مشخص شده در نظر گرفته شود.

3. مواد سازگار بدنه و آب بندی را انتخاب کنید

محیط فرآیند را با بدنه، توپ، ساقه، نشیمنگاه و مواد مهر و موم پیشنهادی مقایسه کنید. صندلی های مبتنی بر PTFE و انواع PTFE تقویت شده ویژگی های مکانیکی و حرارتی متفاوتی دارند. سازگاری شیمیایی و محدوده خدمات مجاز سازنده باید برای هر برنامه تأیید شود.

4. استاندارد اتصال را بررسی کنید

نوع اتصال مشخص شده، ابعاد و استاندارد قابل اجرا را بررسی کنید. برای نصب جوش لب به لب، آماده سازی انتهایی و نقشه های ابعادی را بررسی کنید. اتصالات رزوه ای و جوشی بدون آرایش لوله کشی مهندسی شده مناسب قابل تعویض نیستند.

5. در مورد عملیات دستی یا خودکار تصمیم بگیرید

یک دسته دستی ممکن است برای تغییرات گاه به گاه مسیر کافی باشد. در مواردی که نیاز به تعویض مکرر یا کنترل از راه دور است، بپرسید که آیا یک محرک پنوماتیکی یا الکتریکی سازگار در دسترس است یا خیر. گشتاور عملیاتی، سفر مورد نیاز، بازخورد موقعیت و پاسخ مورد نظر را در هنگام قطع برق یا تامین هوا تأیید کنید.

6. ارزیابی نیازهای بازرسی و اسناد

برای خدمات حیاتی، شناسایی مواد، اسناد تست فشار، بازرسی ابعادی، قابلیت ردیابی و هرگونه الزامات پذیرش خاص پروژه را روشن کنید. این سوابق به تیم های خرید و مهندسان کمک می کند تا بررسی کنند که شیر عرضه شده با مشخصات تایید شده مطابقت دارد.

مشخصات فنی برای بررسی

اطلاعات محصول منتشر شده Shangtai نقطه شروع مفیدی برای ارزیابی یک دریچه توپی سه طرفه L-port با بدنه سه تکه و انتهای جوش لب به لب توسعه یافته است. مقادیر ذکر شده در زیر پیکربندی محصول ارجاع شده را توصیف می کند و باید قبل از خرید در برابر قیمت و برگه داده تایید شده فعلی تأیید شود.

این ارقام رتبه بندی جهانی برای همه شیرهای پورت L نیستند. صفحه محصول همچنین مواد جایگزین و تنظیمات آب بندی را مورد بحث قرار می دهد. خریداران باید آخرین نقشه فنی و تایید کتبی پوشش فشار و دما، جزئیات اتصال و ترکیب مواد را برای سفارش خود درخواست کنند.

توصیه های نصب و نگهداری

نصب صحیح و نگهداری برنامه ریزی شده به حفظ عملکرد شیر و کاهش زمان خرابی قابل اجتناب کمک می کند. روش های زیر برای تیم های مهندسی، راه اندازی و تعمیر و نگهداری مفید است.

• قبل از نصب بررسی کنید:بدنه شیر، انتهای جوش، مکانیسم عملکرد و بسته بندی محافظ را از نظر آسیب یا آلودگی بررسی کنید.
• جهت جریان را بررسی کنید:قبل از اتصال شیر، ترتیب پورت واقعی را با نمودار لوله‌کشی تایید شده مقایسه کنید.
• از روش های جوشکاری مناسب استفاده کنید:برای طرح‌های جوش لب به لب، رویه‌های واجد شرایط را دنبال کنید و گرمای ورودی را مطابق با دستورالعمل‌های سازنده کنترل کنید.
• دنباله عملیات را تست کنید:در صورت ایمن و مناسب، موقعیت دسته و نشانه های مسیر جریان را قبل از معرفی محیط فرآیند بررسی کنید.
• جلوگیری از نگهداری ناایمن:سوپاپ را ایزوله کنید، فشار را کاهش دهید، محتویات خطرناک را تخلیه کنید، و قبل از جداسازی، مراحل قفل و ایمنی سایت را دنبال کنید.
• صندلی ها و مهر و موم ها را بررسی کنید:سایش، آسیب های شیمیایی، نشت و مشکلات عملیاتی را در فواصل زمانی مناسب با سرویس بررسی کنید.
• سوابق فنی را نگه دارید:بازرسی اسناد، جایگزینی، نتایج آزمایش، و هرگونه تغییر در شرایط عملیاتی.

شیرهای توپی معمولاً برای سرویس خاموش و مسیریابی جریان در نظر گرفته شده اند، نه برای دریچه گاز مداوم، مگر اینکه سازنده به طور خاص آن وظیفه را تأیید کند. کارکردن یک سوپاپ در موقعیت نیمه باز نامناسب ممکن است تحت شرایط خاصی باعث افزایش تلاطم، فرسایش یا آسیب به صندلی شود.

سوالات متداول

1. وظیفه اصلی یک دریچه L سه طرفه توپ چیست؟

وظیفه اصلی آن هدایت سیال بین شاخه های خط لوله انتخاب شده است. گذرگاه L شکل داخل توپ، پورت های تعیین شده را با توجه به جهت سوپاپ به هم متصل می کند. برای تایید توالی عملیاتی و قابلیت جداسازی باید از نمودار جریان تایید شده استفاده شود.

2. تفاوت شیر ​​توپی پورت L و T-port چیست؟

طراحی پورت L عمدتاً برای تعویض جریان یا انحراف بین پورت های انتخاب شده استفاده می شود. طراحی پورت T الگوهای اتصال اضافی را ارائه می دهد و ممکن است به هر سه پورت امکان ارتباط همزمان را بدهد. گزینه صحیح به عملکرد فرآیند مورد نیاز و پیکربندی پورت سازنده بستگی دارد.

3. آیا یک شیر توپی سه طرفه L-port می تواند جریان را به طور کامل قطع کند؟

برخی از طرح‌های درگاه L شامل موقعیت بسته تمام پورت‌ها هستند، در حالی که برخی دیگر ترتیبات عملیاتی متفاوتی دارند. جداسازی کامل باید از نمودار جریان و مشخصات آب بندی شیر خاص تأیید شود. در مواردی که جداسازی از نظر ایمنی حیاتی است، عملکرد نشتی مورد نیاز و اینکه آیا تجهیزات جداسازی اضافی لازم است را بررسی کنید.

4. کدام مواد برای شیر توپی L-port مناسب هستند؟

انتخاب مواد به سیال، قرار گرفتن در معرض خوردگی، فشار، دما و نیازهای تمیز کردن بستگی دارد. گریدهای فولاد ضد زنگ مانند 304 یا 316 ممکن است برای بسیاری از کاربردها مناسب باشند، در حالی که صندلی های مبتنی بر PTFE یا تقویت شده ممکن است برای برخی خدمات مناسب باشند. ترکیب کامل مواد خیس شده باید از نظر سازگاری بررسی شود.

5. برای درخواست قیمت چه اطلاعاتی لازم است؟

اندازه اسمی شیر، ترتیب درگاه مورد نیاز، نوع اتصال، شرایط فشار و دما، محیط فرآیند، مواد ترجیحی، مقدار و روش کار را ارائه دهید. نقشه های خط لوله، دنباله جریان مورد نیاز و الزامات بازرسی خاص پروژه می تواند به تامین کننده کمک کند پیکربندی مناسب را تأیید کند.

6. چرا یک شیر سه تکه با انتهای جوش لب به لب کشیده را در نظر بگیرید؟

یک ساختار سه تکه می تواند دسترسی به اجزای داخلی قابل سرویس را، مشروط به روش تعمیر و نگهداری سازنده، ساده کند. انتهای جوش لب به لب گسترش یافته می تواند فضای بیشتری را برای جوش ایجاد کند و ممکن است با برخی از ترتیبات لوله های عایق شده یا مدفون مطابقت داشته باشد. قبل از سفارش باید ابعاد و روش نصب بررسی شود.

نتیجه گیری: تصمیم گیری صحیح برای کنترل جریان

یک شیر توپی سه طرفه با یک گذرگاه L-port می تواند راه حلی عملی برای تعویض سیال بین شاخه های خط لوله تعیین شده ارائه دهد. اثربخشی آن به انتخاب ترتیب پورت صحیح، تأیید محدودیت‌های فشار و دما، انتخاب مواد سازگار و اطمینان از مطابقت موقعیت‌های عملکرد شیر با الزامات فرآیند بستگی دارد. جزئیات ساخت و ساز مانند بدنه سه تکه و انتهای جوش لبه دار کشیده نیز می تواند بر برنامه ریزی نصب و نگهداری طولانی مدت تأثیر بگذارد.

شانگتای اطلاعات محصول و گزینه های پیکربندی را برای پشتیبانی از انتخاب شیر صنعتی ارائه می دهد. اگر طراحی‌های پورت L را مقایسه می‌کنید، یک سیستم لوله‌کشی جدید برنامه‌ریزی می‌کنید، یا یک شیر موجود را جایگزین می‌کنید، مشخصات سه راه توپی شیر L درگاه را بررسی کنید و قبل از سفارش، الزامات عملیاتی خود را آماده کنید. با تیم ما تماس بگیرید تا در مورد درخواست خود صحبت کنید، جزئیات فنی را تأیید کنید و یک پیشنهاد قیمت مناسب را درخواست کنید. لطفابا ما تماس بگیریدامروز راه‌حل‌های شیر متناسب با نیازهای صنعتی کنترل جریان را بررسی کنید.
