شیرهای توپی سه طرفه
دریچه L سه طرفه توپ

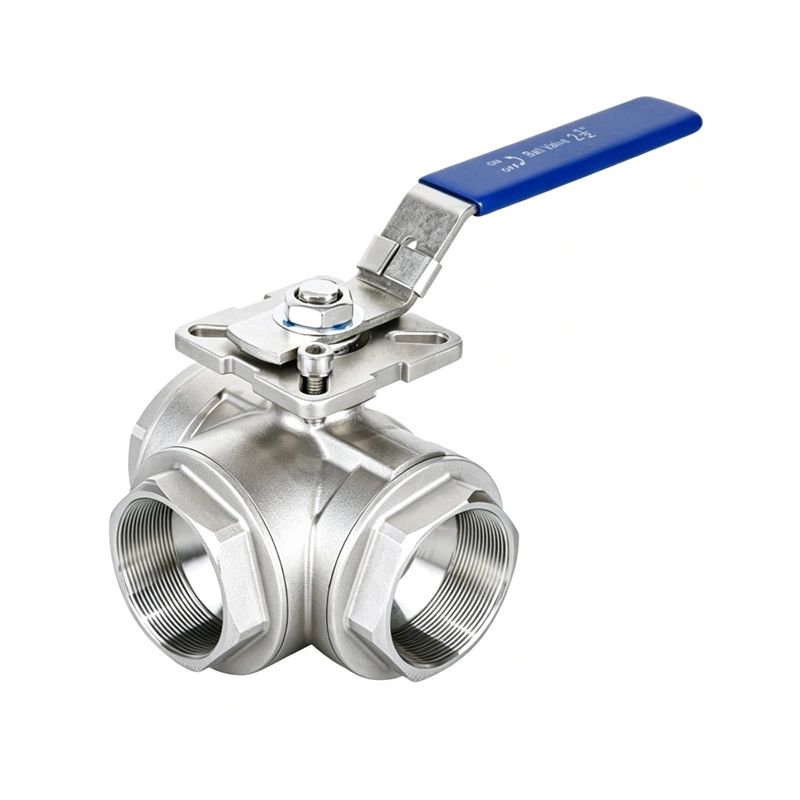

درگاه L دریچه توپی سه راهه Shangtai از فولاد ضد زنگ 304/316 برای کنترل جریان جهت قابل اطمینان ساخته شده است. رزوه های دقیق، کیفیت کنترل دقیق، تولید دارای گواهی ISO9001 و CE، و پشتیبانی سریع از کارخانه Wenzhou ما.
این دریچه L سه طرفه توپی دارای انتهای جوش لب به لب توسعه یافته برای خطوط لوله عایق، تاسیسات مدفون و طرح های لوله کشی که نیاز به فاصله جوش اضافی دارند. انتهای کشیده فضای کار بیشتری را در طول این مدت فراهم می کند جوشکاری خط لوله و کمک به دور نگه داشتن گرمای جوش از اجزای داخلی شیر هنگام نصب مناسب رویه ها دنبال می شود.
بدنه 3 تکه امکان دسترسی به اجزای داخلی را برای بازرسی، تعویض مهر و موم و نگهداری پس از انجام می دهد خط لوله جدا شده و تحت فشار قرار گرفته است. مسیر جریان پورت L برای انحراف یا سوئیچینگ سازگار مناسب است رسانه بین شاخه های مختلف خط لوله این شیر قابل استفاده در صنایع پتروشیمی، نفت و گاز، انرژی حرارتی و سیستم های تصفیه آب، با تنظیمات آب بندی انتخاب شده با توجه به محیط عامل، فشار و دما
ابعاد اصلی
| اندازه | 1/4 "- 6" |
| کلاس فشار | CL150 |
| لب به لب به پایان می رسد | ASME B16.25 |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

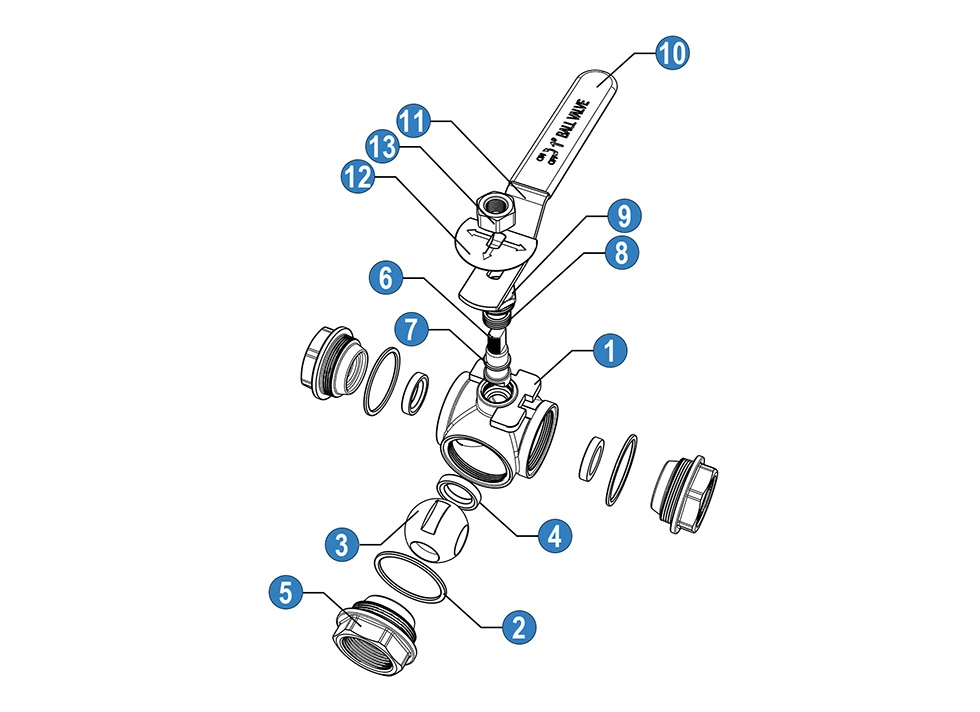

| خیر | نام | مواد (*N/B) | ||
| 1 | بدن | WCB | CF8 | CF8M |
| 2 | واشر | PTFE | ||
| 3 | توپ | 304 | 304 | 304 |
| 4 | صندلی | PTFE/RPTFE/PPL | ||
| 5 | کاپوت | WCB | CF8 | CF8M |
| 6 | ساقه | 304 | 304 | 304 |
| 7 | شوینده ساقه | PTFE/PTFE.25% الیاف شیشه | ||
| 8 | بسته بندی | PTFE | ||
| 9 | غده | 304 | ||
| 10 | دسته آستین | پی وی سی | ||
| 11 | دسته | 201 | ||
| 12 | تاج شویی | 304 | ||
| 13 | مهره | 304 | ||
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

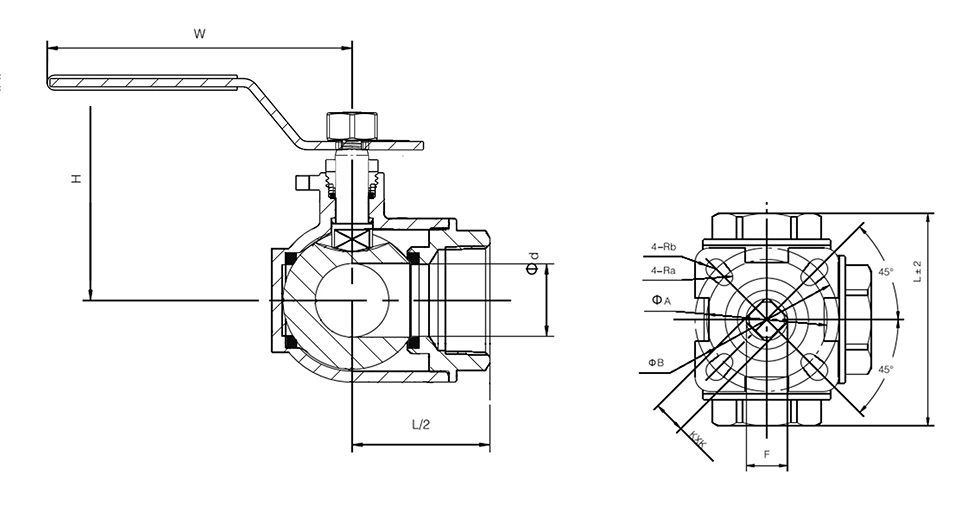

| SIZE | 1/4 " | 3/8 " | 1/2" | 3/4 " | 1" | 1-1/4 " | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| Ra | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| Rb | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| KXK | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
مزایای محصول
مسیر جریان L-Port برای کنترل جریان سه طرفه
رادریچه L سه طرفه توپاز پیکربندی جریان L-port برای سوئیچینگ یا تغییر مسیر استفاده می کند رسانه سازگار بین شاخه های خط لوله متصل مسیر جریان باید با توجه به نیاز انتخاب شود چیدمان لوله‌کشی و عملکرد عملکرد، این پیکربندی را برای کاربردهایی که جهت‌دار هستند مناسب می‌سازد کنترل جریان مورد نیاز است.
طراحی انتهای لب به لب توسعه یافته
انتهای جوش لب به لب توسعه یافته فاصله جوش اضافی بین بدنه شیر و خط لوله را فراهم می کند. این پیکربندی برای خطوط لوله عایق بندی شده، تاسیسات مدفون و طرح های لوله کشی که در آن فاصله اضافی وجود دارد مفید است. مورد نیاز در اطراف شیر برای کنترل گرمای ورودی و محافظت از جوشکاری باید از روش های مناسب جوشکاری پیروی کرد اجزای داخلی شیر
ساخت سه تکه برای تعمیر و نگهداری
بدنه سه تکه اجازه می دهد تا شیر برای بازرسی و تعویض قطعات داخلی قابل تعمیر باز شود پس از جداسازی و کاهش فشار خط لوله. این ساختار می تواند تعمیر و نگهداری را در صورت دوره ای ساده کند بازرسی توپ، صندلی یا مهر و موم مورد نیاز است.
بازرسی کیفیت
1. تأیید مواد اولیه
مواد فولاد ضد زنگ را می توان با PMI و روش های تأیید مواد مرتبط با توجه به موارد زیر بررسی کرد الزامات سفارش قابل اجرا شناسایی مواد و اسناد نیز می تواند برای پیکربندی ها نگهداری شود نیاز به ردیابی
2. بازرسی ابعادی انتهای جوش
انتهای جوش توسعه یافته از نظر ابعاد کلیدی مانند طول انتهایی، هندسه اریب، ضخامت دیواره و هم ترازی این بررسی ها کمک می کند تا اطمینان حاصل شود که ابعاد شیر با اتصال خط لوله مشخص شده سازگار است.
3. تست های هیدرواستاتیک و آب بندی
تست شیر شامل تست پوسته هیدرواستاتیک و تست عملکرد آب بندی با توجه به موارد قابل اجرا می باشد الزامات بازرسی شرایط آزمون و معیارهای پذیرش باید با توجه به شیر تأیید شود مشخصات و استاندارد قابل اجرا
4. بازرسی نهایی
قبل از بسته بندی، شیر تمام شده از نظر ظاهر، مونتاژ بدنه، وضعیت انتهای جوش و عملکرد بررسی می شود. تابع شناسه محصول و مدارک مورد نیاز را نیز می توان با مشخصات سفارش بررسی کرد.
بسته بندی
شیرآلات برای حمل و نقل صادراتی با بسته بندی محافظ متناسب با اندازه شیر و روش حمل و نقل کارتن های راه راه و جعبه های تخته سه لا را می توان برای محافظت از بدنه شیر و انتهای جوش طولانی استفاده کرد. از ضربه، فشرده سازی و آسیب حمل و نقل. انتهای جوش به طور جداگانه محافظت می شود تا از آسیب به جوش جلوگیری شود سطح اریب در حین حمل و نقل
سوالات متداول
1. عملکرد پیکربندی جریان L-port چیست؟
پیکربندی پورت L برای تغییر یا منحرف کردن جریان بین شاخه های خط لوله متصل استفاده می شود. جریان واقعی چیدمان به پیکربندی پورت و طرح لوله مورد نیاز بستگی دارد، بنابراین جهت جریان باید باشد قبل از سفارش تایید شد
2. آیا می توانید پارامترهای دقیق محصول را ارائه دهید؟
بله. نقشه های محصول، اطلاعات ابعادی و مشخصات فنی با توجه به شیر قابل ارائه است تنظیمات و الزامات پروژه ابعاد اتصال، درجه فشار، محدوده دما و مواد مشخصات باید قبل از تولید تایید شود.
3. آیا می توان شیر را برای شرایط مختلف خدمات سفارشی کرد؟
بله. ترکیب مواد، اجزای آب بندی، ابعاد توسعه یافته و سایر جزئیات پیکربندی می تواند باشد با توجه به محیط کار، فشار، دما و الزامات نصب در نظر گرفته می شود. مواد دیگر در صورت لزوم در صورت درخواست در دسترس هستند.
4. هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟
لطفا اندازه شیر، درجه فشار، استاندارد اتصال، دمای عملیاتی، متوسط، جریان را ارائه دهید در صورت نیاز به اتوماسیون، چیدمان و الزامات محرک. نقشه های خط لوله یا اطلاعات برنامه نیز می تواند به تأیید پیکربندی مناسب کمک کنید.
5. آیا می توانم از کارخانه Shangtai بازدید کنم؟
بازدید از کارخانه را می توان با قرار قبلی در مرکز تولید ونژو ترتیب داد. بازدیدکنندگان می توانند درباره دریچه بحث کنند مشخصات، الزامات تولید و شرایط کاربرد با تیم فنی یا فروش مربوطه.
