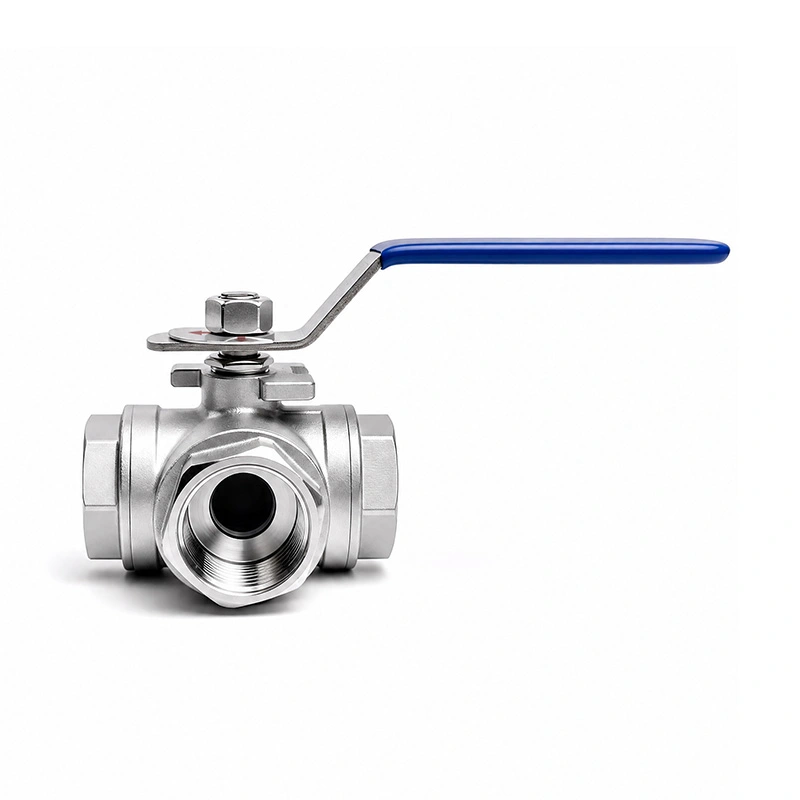

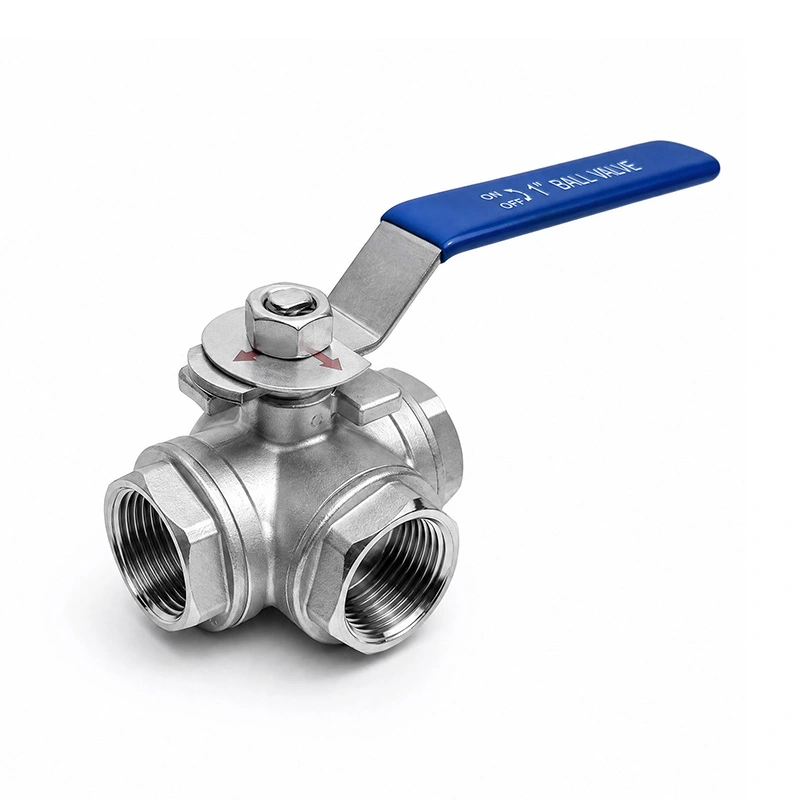

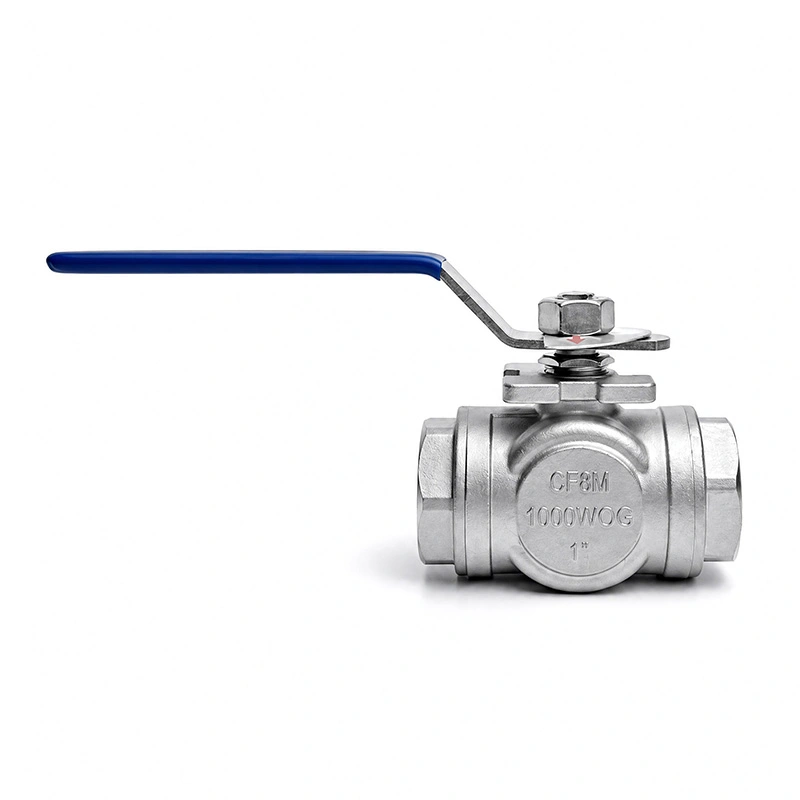

دریچه T سه طرفه توپ

سه راه توپی دریچه T برای سیستم های لوله کشی که نیاز به کنترل جریان انعطاف پذیر از طریق یک کامپکت دارند طراحی شده است دریچه گذرگاه جریان T شکل آن می تواند چندین جهت خط لوله را به هم متصل کند و آن را برای مخلوط کردن، منحرف کردن، دور زدن یا توزیع رسانه ها

در مقایسه با استفاده از چندین شیر دو طرفه، یک شیر توپی سه طرفه T-port به ساده‌سازی طرح‌بندی خط لوله و کاهش نقاط اتصال و بهبود کارایی عملیات در سیستم های کنترل سیال.

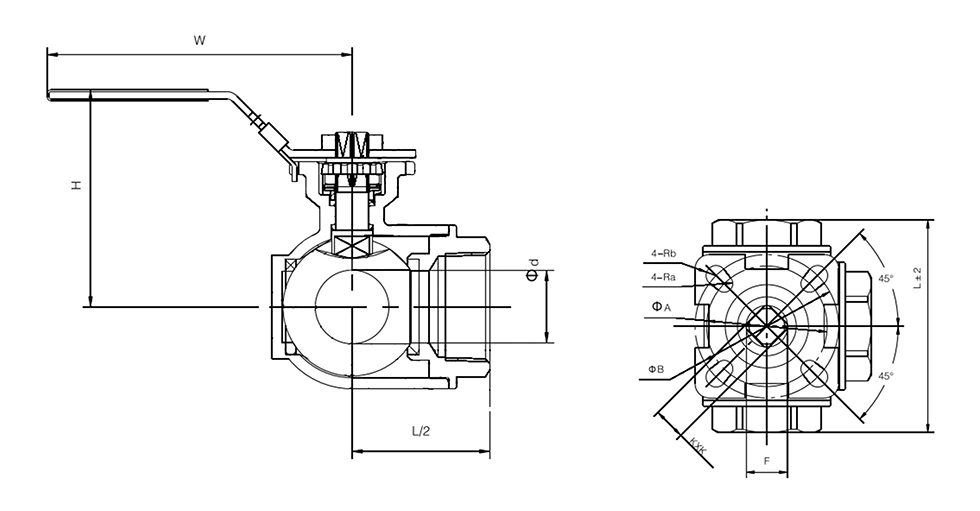

ابعاد اصلی

* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

چرا ما را انتخاب کنید

سازنده سوپاپ منبع

Shangtai یک کارخانه شیرآلات حرفه ای است که در Wenzhou، ژجیانگ، چین، تنها 10 دقیقه از فرودگاه فاصله دارد.

سیستم تولید تایید شده

تولید ما از استانداردهای مدیریت کیفیت ISO 9001 و الزامات گواهینامه CE پیروی می کند.

پردازش نخ ظریف

رزوه های ماشینکاری شده دقیق نصب صاف، اتصال پایدار و عملکرد آب بندی قابل اعتماد را تضمین می کنند.

کنترل کامل کیفیت

بازرسی استاندارد در سراسر بررسی مواد، ماشینکاری، مونتاژ، تست فشار و بسته بندی اعمال می شود.

تأیید مواد در محل

مجهز به دستگاه های تست مواد، ما از بازرسی مواد در محل برای اطمینان بیشتر خرید پشتیبانی می کنیم.

قابلیت توسعه قالب

ما می توانیم از توسعه قالب و تولید سفارشی با توجه به نقشه ها، نمونه ها یا الزامات OEM پشتیبانی کنیم.

پاسخگویی سریع پس از فروش

تیم خدمات ما برای انتخاب محصول، پیگیری سفارش و مسائل پس از فروش پشتیبانی به موقع ارائه می دهد.

صنایع قابل اجرا

تصفیه آب:در لوله‌کشی‌های توزیع آب، فیلتراسیون و فرآیند که در آن جریان باید بین خطوط متصل منحرف شود، استفاده می‌شود.

پردازش شیمیایی:مناسب برای انتقال مواد شیمیایی، دوز و خطوط لوله فرآیند زمانی که مواد و مهر و موم شیر با محیط کار سازگار باشد.

سیستم های HVAC: Applied in heating and cooling circulation systems for switching or diverting flow between different branches.

فرآوری دارویی:مناسب برای تجهیزات فرآیند و سیستم های ابزار تمیز که در آن نوع اتصال، مواد شیر و پیکربندی داخلی الزامات بهداشتی قابل اجرا را برآورده می کند.

اتوماسیون صنعتی:مورد استفاده در لغزش های خودکار، منیفولدها و تجهیزات فرآیندی که در آن چندین جهت خط لوله باید از یک شیر سه طرفه کنترل شود.

توزیع عمومی مایعات:قابل استفاده برای ترکیب سیالات، انحراف و ترتیبات بای پس، با توجه به مشخصات فشار، دما و مواد دریچه.

سوالات متداول

Q1: وظیفه اصلی شیر توپی سه طرفه T-port چیست؟

یک پیکربندی پورت T می‌تواند ترکیب‌های مختلفی از سه پورت سوپاپ را در حین چرخش توپ به هم متصل کند. بسته به جهت بندر و موقعیت عملیاتی مورد نیاز، می توان از آن برای انحراف جریان، اختلاط جریان، ترتیبات بای پس یا سوئیچینگ بین شاخه های خط لوله استفاده کرد.

Q2: تفاوت بین T-port و L-port چیست؟

تنظیمات پورت T و L مسیرهای جریان متفاوتی را ارائه می دهند. یک پورت T می‌تواند سه پورت را در موقعیت‌های توپی خاص به هم متصل کند، و برای کاربردهایی که به بیش از یک آرایش جریان نیاز دارند، مناسب است. یک پورت L معمولاً دو پورت را در یک زمان به هم متصل می کند و معمولاً برای تغییر جریان بین دو جهت استفاده می شود.

Q3: آیا یک شیر پورت T می تواند جریان را به دو خروجی توزیع کند؟

بله، یک شیر پورت T می تواند جریان را از یک ورودی به دو خروجی در تنظیمات مناسب اجازه دهد. با این حال، توزیع جریان واقعی تحت تأثیر اختلاف فشار، مقاومت پایین دست، اندازه لوله و طرح سیستم قرار دارد. نباید تصور کرد که دو خروجی جریان یکسانی دریافت خواهند کرد.

Q4: هنگام انتخاب یک شیر توپی سه طرفه به چه اطلاعاتی نیاز است؟

اندازه شیر، محیط کار، فشار، دما، استاندارد اتصال، مواد بدنه و آب بندی، الگوی جریان مورد نیاز و روش کار را ارائه دهید. برای سیستم های خودکار، نوع محرک و گشتاور عملیاتی مورد نیاز نیز باید تایید شود.

Q5: درگاه T شیر توپی سه راهه برای چه استفاده می شود؟

A دریچه T سه طرفه توپزمانی استفاده می شود که یک سیستم لوله کشی به مسیرهای جریان چندگانه از طریق سه پورت متصل نیاز دارد. تابع جریان واقعی به هندسه پورت داخلی، موقعیت توپ و آرایش خط لوله بستگی دارد، بنابراین الگوی جریان مورد نیاز باید قبل از سفارش تأیید شود.

Q6: آیا می توان مواد شیر را قبل از حمل و نقل تأیید کرد؟

بله. تأیید و بازرسی مواد را می توان با توجه به پیکربندی محصول و الزامات سفارش ترتیب داد. اسناد و مدارک مواد یا سوابق بازرسی نیز می تواند در جایی که مشخص شده است ارائه شود.
