مینی توپی استیل ضد زنگ

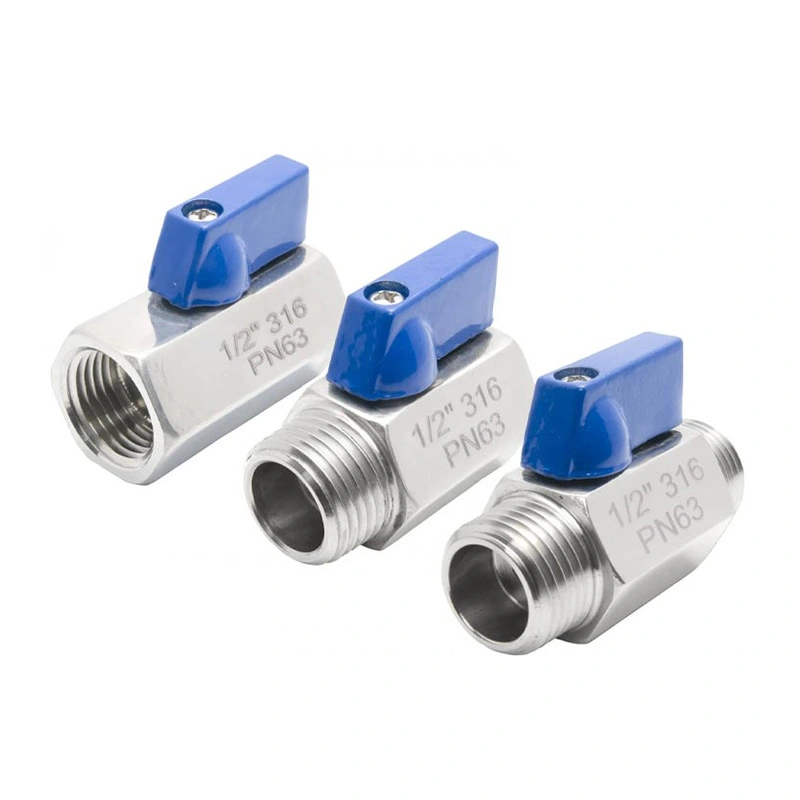

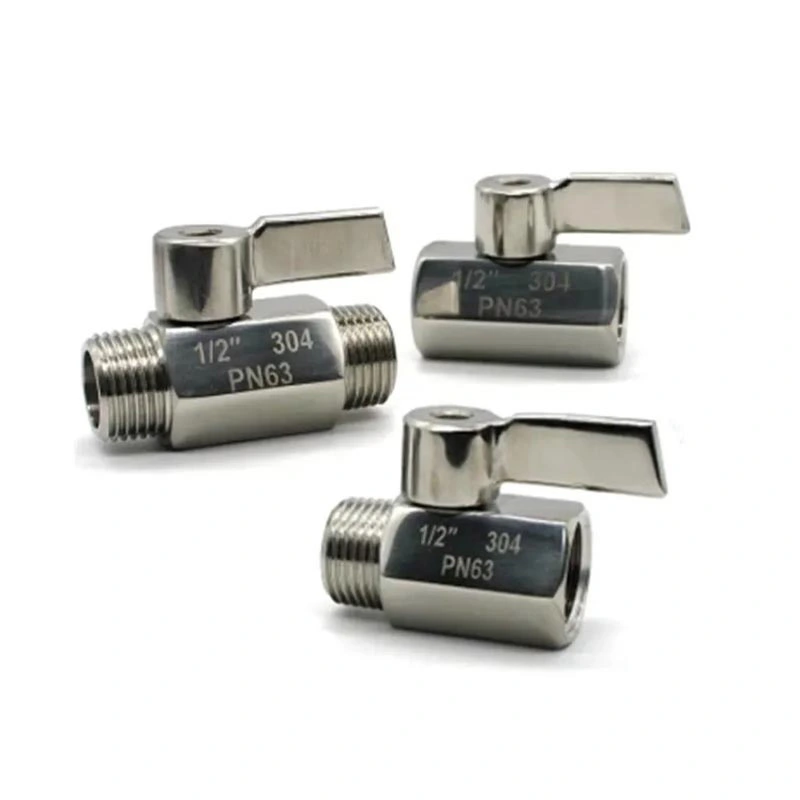

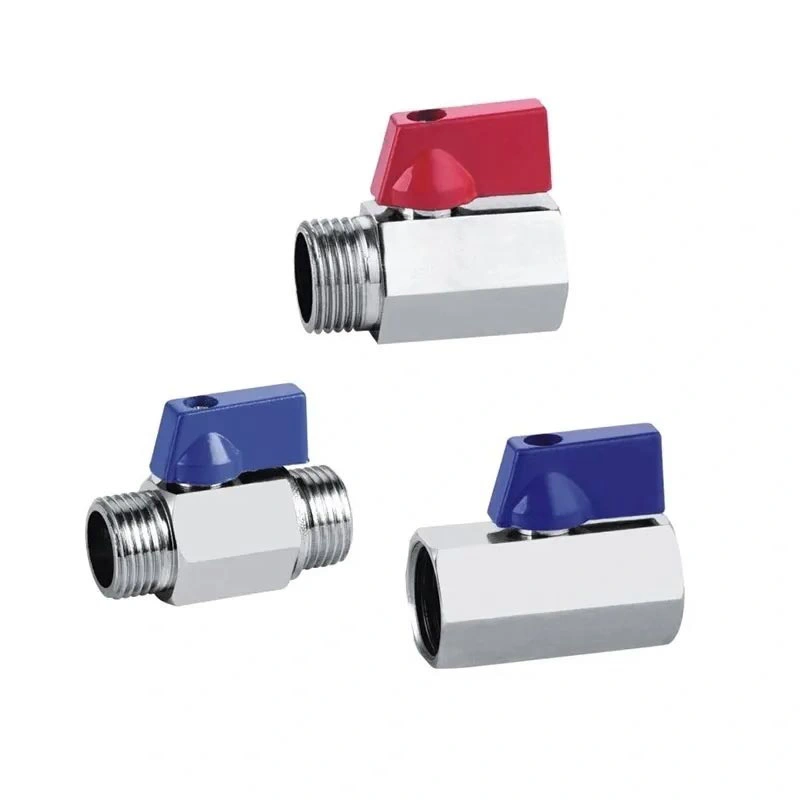

مینی توپی شیرهای فولادی ضد زنگ Shangtai شیرهای قطع کننده فشرده برای کاربردهای آب، هوا، گاز و سایر کاربردهای خط لوله سبک هستند. تولید شده در Wenzhou، آنها با دستگیره های قرمز یا آبی، با اسناد ISO 9001 و CE، نقشه های محصول و پشتیبانی فنی مطابق با الزامات پروژه در دسترس هستند.
شیر توپی مینی فولاد ضد زنگ برای لوله کشی و تجهیزات جمع و جور طراحی شده است که در آن فضا محدود است اما یک شیر قطع کننده یک چهارم دور مورد نیاز است. بدنه فولادی ضد زنگ، اتصالات رزوه ای NPT یا BSP و دسته عملیاتی فشرده آن را برای مجموعه های کوچک خط لوله، ابزارآلات و تجهیزات جابجایی مایعات مناسب می کند. شیر را می توان با توجه به فشار، دما، متوسط و مشخصات اتصال انتخاب کرد.
ابعاد اصلی
| اندازه | 1/2" - 4" |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |
ساختار و ویژگی های محصول
عملیات ربع پیچ فشرده
سوپاپ از مکانیزم توپ ربع دور برای سرویس روشن/خاموش استفاده می کند. چرخاندن دسته، موقعیت توپ را تغییر می دهد و گذرگاه جریان را باز یا بسته می کند. این روش عملیاتی برای کاربردهایی مناسب است که در آن شیر باید مکرراً کار کند یا به یک عملکرد خاموش کردن ساده نیاز است.
316 ساخت و ساز فولاد ضد زنگ
بدنه سوپاپ به عنوان ASTM A351 CF8M (316) مشخص شده است و ASTM A182 F316 برای توپ و ساقه استفاده می شود. این ترکیب مواد ساختاری از فولاد ضد زنگ را برای کاربردهایی که مقاومت در برابر خوردگی و سازگاری مواد مهم هستند فراهم می کند. تناسب واقعی باید با محیط فرآیند و شرایط عملیاتی بررسی شود.
اتصالات رشته ای NPT و BSP
این شیر با اتصالات رزوه ای NPT و BSP برای ادغام با لوله ها و تجهیزات سازگار در دسترس است. نوع نخ باید قبل از سفارش تأیید شود زیرا رشته‌های NPT و BSP از استانداردهای رشته متفاوتی استفاده می‌کنند و نباید به عنوان اتصالات قابل تعویض در نظر گرفته شوند.
پیکربندی صندلی RPTFE
جنس صندلی استاندارد RPTFE (PTFE+15%fv) است. انتخاب صندلی باید محیط کار، دمای کار و فشار را در نظر بگیرد. در مواردی که کاربرد شامل مواد شیمیایی تهاجمی یا سیالات فرآیندی خاص باشد، سازگاری مواد باید قبل از انتخاب دریچه تایید شود.
ملاحظات انتخاب
انتخاب یک شیر توپی کوچک به چیزی بیش از مطابقت با اندازه لوله نیاز دارد. محیط کار، فشار، دما، نوع اتصال و فضای نصب موجود باید در نظر گرفته شود. قبل از نصب، محدودیت‌های فشار و دمای شیر باید با شرایط عملیاتی واقعی بررسی شود.
برای نصب های رشته ای، تأیید کنید که آیا خط لوله از رشته های NPT یا BSP استفاده می کند. برای تجهیزات با دسترسی محدود، موقعیت دسته و فاصله موجود در اطراف شیر را بررسی کنید. نشیمنگاه و مواد آب بندی نیز باید با سیال فرآیند سازگار باشند تا از سایش زودرس قطعات جلوگیری شود.
سناریوهای کاربردی
شیر توپی مینی استیل ضد زنگ را می توان برای سرویس خاموش کردن در سیستم ها و تجهیزات سیال فشرده که در آن ترتیب شیر کوچکتر مورد نیاز است استفاده کرد. کاربردهای معمولی عبارتند از:
سیستم های آبرسانی و زهکشی
تجهیزات پنوماتیک و خطوط هوای فشرده
ابزار دقیق و تجهیزات تست
ماشین آلات کوچک و تجهیزات اتوماسیون
سیستم های خنک کننده و واحدهای فیلتراسیون
تاسیسات آزمایشگاهی و لوله کشی
سیستم های انتقال سیالات صنعتی سبک
نصب و نگهداری
قبل از نصب، اندازه شیر، نوع رزوه، درجه فشار، محدوده دما و سازگاری مواد را بررسی کنید. رزوه های لوله را تمیز کنید و ذرات خارجی را که می توانند بر روی اتصال یا سطح آب بندی تأثیر بگذارند، حذف کنید. برای اتصال انتخاب شده از روش آب بندی رزوه مناسب استفاده کنید و از نیروی سفت شدن بیش از حد خودداری کنید.
پس از نصب، دستگیره را در محدوده کامل یک چهارم دور آن کار کنید و اتصال را برای نشتی در هنگام راه اندازی سیستم بررسی کنید. در طول تعمیر و نگهداری، قبل از بازرسی یا تعویض قطعات داخلی، شیر را از منبع فشار جدا کنید.
کیفیت و مستندات
بازرسی تولید می تواند شامل بررسی ابعاد، تأیید مواد، بازرسی مونتاژ و آزمایش های فشار یا آب بندی با توجه به الزامات محصول و سفارش باشد. نقشه های محصول و مشخصات فنی برای تایید ابعاد و انتخاب پروژه قابل ارائه است. اسناد و مدارک مواد و سوابق بازرسی نیز می تواند در صورت نیاز ترتیب داده شود.
سوالات متداول
Q1: شیر توپی مینی فولاد ضد زنگ برای چه استفاده می شود؟
A مینی توپی استیل ضد زنگعمدتاً برای کنترل روشن/خاموش سیال در لوله کشی فشرده، تجهیزات و سیستم های ابزار استفاده می شود. برای آب، هوا، روغن و سایر رسانه های صنعتی سازگار در محدوده فشار و دمای مشخص شده مناسب است.
Q2: تفاوت بین رشته های NPT و BSP چیست؟
NPT و BSP استانداردهای مختلف رزوه با مشخصات و مشخصات رزوه متفاوت هستند. رزوه سوپاپ باید با لوله یا اتصالات جفت شده مطابقت داشته باشد، بنابراین استاندارد موضوع مورد نیاز باید قبل از سفارش تایید شود.
Q3: چه موادی برای شیر استفاده می شود؟
پیکربندی استاندارد از ASTM A351 CF8M (316) برای بدنه، ASTM A182 F316 برای توپ و ساقه و RPTFE (PTFE+15%fv) برای صندلی استفاده می‌کند. مواد دیگر در صورت درخواست در دسترس هستند.
Q4: شیر می تواند چه فشار و دمایی را تحمل کند؟
حداکثر فشار ذکر شده 285PSI و محدوده دما -25℃~150℃ است. شرایط عملیاتی مجاز واقعی باید بر اساس اندازه شیر، متوسط، دما و درجه بندی فشار-دمای قابل اجرا تأیید شود.
Q5: آیا می توانم قبل از سفارش طرح محصول را درخواست کنم؟
بله. نقشه های ابعادی و مشخصات فنی را می توان برای تأیید اندازه شیر، نوع اتصال، ابعاد نصب و سایر پارامترهای مورد نیاز قبل از تولید ارائه کرد.
Q6: آیا می توان مواد شیر را تأیید کرد؟
بله. تأیید مواد و اسناد بازرسی مربوطه را می توان با توجه به پیکربندی شیر و الزامات سفارش ترتیب داد. محدوده بازرسی قابل اجرا باید هنگام ثبت سفارش تأیید شود.
Q7: آیا مواد مختلف موجود است؟
بله. سایر ترکیبات بدنه، توپ، ساقه، نشیمنگاه و مواد آب بندی را می توان برای شرایط عملیاتی خاص، مشروط به فشار، دما و سازگاری متوسط مورد نیاز در نظر گرفت.
