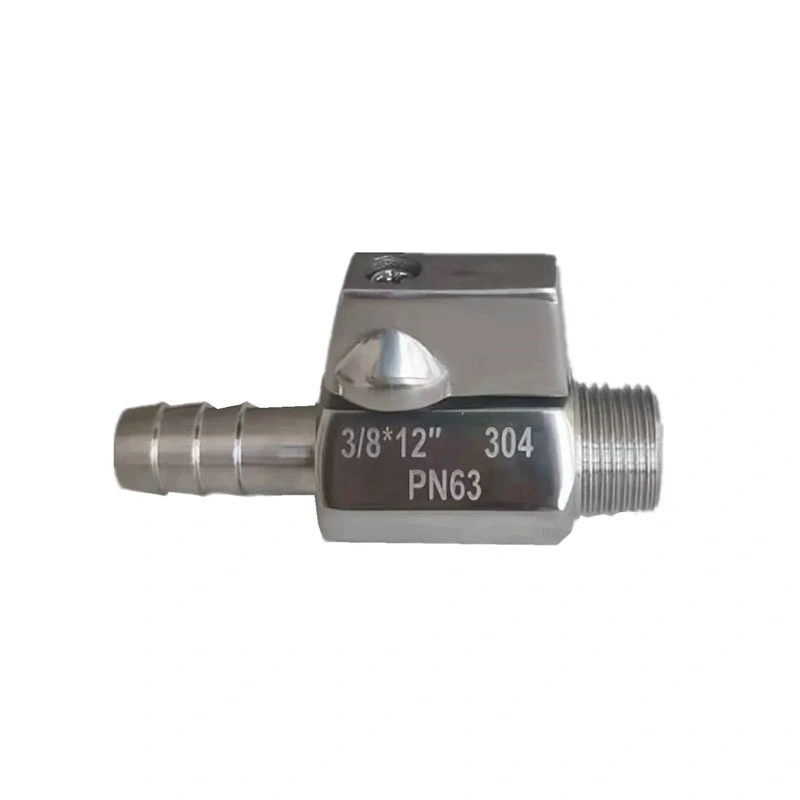

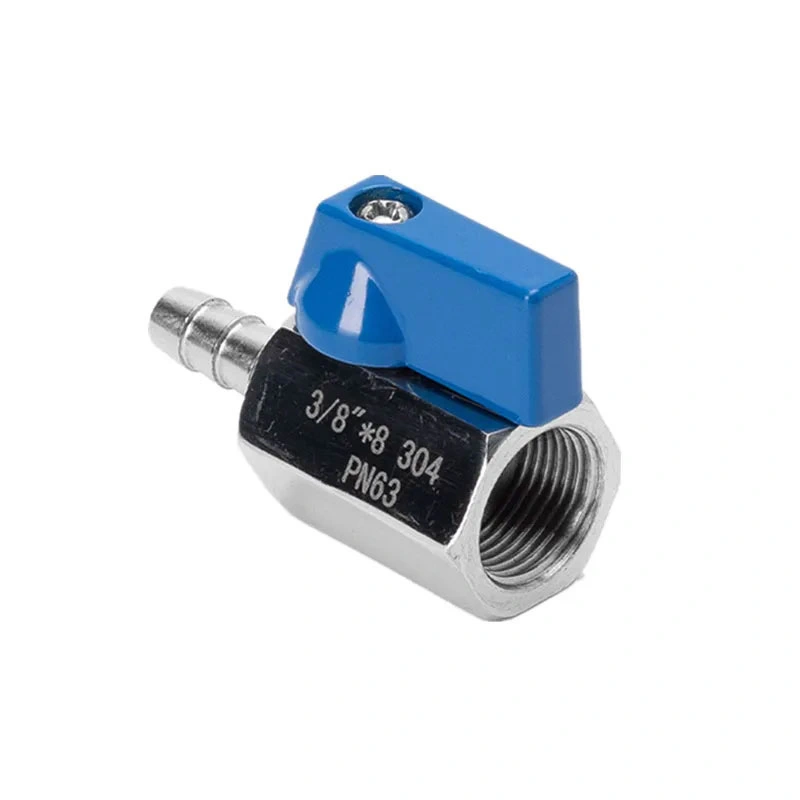

مینی توپی شیلنگ نوک پستان فولادی ضد زنگ

خطوط فشرده سیال اغلب به دریچه ای نیاز دارند که بتواند لوله های رزوه ای و شیلنگ های انعطاف پذیر را در یک فضای نصب محدود به هم وصل کند. شیر توپی مینی شیلنگ نوک پستان فولادی ضد زنگ یک نوک رزوه دار را با یک اتصال شلنگ در یک مجموعه ترکیب می کند و کنترل روشن/خاموش راحت را از طریق مکانیزم عملیاتی ربع دور فراهم می کند. پیکربندی فشرده آن برای تجهیزات و چیدمان لوله‌کشی که فضا محدود است مناسب است.

ابعاد اصلی

ساختار و ویژگی های محصول

اتصال رزوه و شیلنگ

این شیر یک اتصال رزوه ای را با یک نوک شلنگ در یک مجموعه فشرده ترکیب می کند. سمت رزوه‌دار را می‌توان به اجزای لوله‌کشی NPT یا BSP سازگار متصل کرد، در حالی که سمت نوک پستان برای چینش شلنگ و گیره انعطاف‌پذیر مناسب در نظر گرفته شده است. قطر داخلی شلنگ و ابعاد اتصال باید قبل از نصب تأیید شود.

316 ساخت و ساز فولاد ضد زنگ

بدنه سوپاپ به عنوان ASTM A351 CF8M (316) مشخص شده است و ASTM A182 F316 برای توپ و ساقه استفاده می شود. این ساختار فولاد ضد زنگ برای کاربردهایی که سازگاری مواد و مقاومت در برابر خوردگی مورد نیاز است مناسب است. مناسب بودن واقعی به محیط کار، غلظت، دما و سایر شرایط خدمات بستگی دارد.

خاموشی ربع

مکانیزم توپ یک عملیات باز و بسته شدن یک چهارم چرخش را فراهم می کند. موقعیت دسته وضعیت عملکرد شیر را نشان می‌دهد و به شیر اجازه می‌دهد تا در سیستم‌های سیال فشرده برای جداسازی روشن/خاموش مستقیم استفاده شود. این شیر به جای تنظیم دقیق جریان، برای سرویس خاموش کردن در نظر گرفته شده است.

صندلی RPTFE

صندلی استاندارد RPTFE (PTFE+15%fv) است. مواد صندلی باید در برابر محیط فرآیند و دمای عملیاتی قبل از انتخاب بررسی شود. ترکیبات مختلف مواد را می توان برای کاربردهایی که به سازگاری شیمیایی یا دمایی خاصی نیاز دارند در نظر گرفت.

انتخاب اتصال رزوه و شیلنگ

NPT و BSP استانداردهای رشته های مختلف هستند و نباید به عنوان قابل تعویض در نظر گرفته شوند. رزوه شیر باید با اتصالات جفت یا اتصال خط لوله مطابقت داشته باشد. هنگام اتصال نیپل شلنگ، شیلنگی با قطر داخلی سازگار انتخاب کنید و از یک گیره یا روش اتصال مناسب برای شرایط کار استفاده کنید.

برای تجهیزات با فضای محدود، ابعاد کلی سوپاپ و فاصله دستگیره را قبل از نصب بررسی کنید. همچنین شیلنگ باید بدون خم شدن، پیچش یا بارگذاری خارجی زیاد روی اتصال شیر هدایت شود.

سناریوهای کاربردی

مینی توپی شیلنگ نوک پستان فولادی ضد زنگ برای خطوط سیال فشرده که در آن اتصال شلنگ و خاموش شدن دستی لازم است مناسب است. کاربردهای معمولی عبارتند از:

خطوط لوله کشی و زهکشی آب

هوای فشرده و تجهیزات پنوماتیک

تجهیزات فیلتراسیون، خنک کننده و تمیز کردن

اتصالات پمپ و خروجی های تخلیه

نمونه برداری و تجهیزات آزمایشگاهی

سیستم های آبیاری و سمپاشی

تجهیزات حمل و نقل مایعات صنعتی سبک

نصب و نگهداری

قبل از نصب، اندازه سوپاپ، نوع رزوه NPT یا BSP، اندازه اتصال شلنگ، فشار کار و دما را تأیید کنید. اتصالات جفت شده را تمیز کنید و مطمئن شوید که سطوح آب بندی عاری از خاک یا ذرات خارجی باشد. اتصالات رزوه ای باید با استفاده از روش مناسب بدون اعمال نیروی بیش از حد به بدنه شیر سفت شوند.

پس از نصب، اتصال شلنگ و اتصال رزوه ای را در هنگام راه اندازی سیستم بررسی کنید. برای تأیید حرکت صاف، دسته را در محدوده کامل یک چهارم دور آن کار کنید. قبل از تعمیر و نگهداری، شیر را از منبع فشار جدا کرده و فشار باقیمانده را از خط متصل آزاد کنید.

ملاحظات فشار و دما

حداکثر فشار ذکر شده 285PSI و محدوده دمایی مشخص شده -25℃~150℃ است. این مقادیر باید همراه با اندازه دریچه، محیط کار و درجه فشار و دمای قابل اعمال در نظر گرفته شوند. قبل از نصب شیر در سیستم باید شرایط واقعی عملیاتی تایید شود.

مستندات فنی

نقشه های محصول و مشخصات فنی برای تایید ابعاد و انتخاب پروژه قابل ارائه است. اطلاعات مواد، سوابق بازرسی و سایر اسناد قابل اجرا محصول را نیز می توان با توجه به پیکربندی شیر و الزامات سفارش مرتب کرد.

سوالات متداول

Q1: شیر توپی مینی شیلنگ نوک پستان فولادی ضد زنگ برای چه استفاده می شود؟

A مینی توپی شیلنگ نوک پستان فولادی ضد زنگبرای کنترل دستی روشن/خاموش در سیستم های سیال فشرده که اتصال خط لوله رزوه ای را با اتصال شلنگ انعطاف پذیر ترکیب می کنند، استفاده می شود. می توان آن را با آب، هوا، روغن و سایر رسانه های سازگار در محدوده های عملیاتی مشخص شده استفاده کرد.

Q2: آیا شیر می تواند مستقیماً به یک شلنگ انعطاف پذیر متصل شود؟

سمت نوک پستان برای اتصال به یک شیلنگ سازگار با استفاده از اتصال شلنگ مناسب و آرایش گیره طراحی شده است. اندازه شلنگ، قطر داخلی و روش اتصال باید با ابعاد شیر و شرایط عملیاتی مطابقت داشته باشد.

Q3: آیا نسخه های NPT و BSP موجود هستند؟

بله. استانداردهای نخ ذکر شده NPT و BSP هستند. نوع رزوه مورد نیاز باید هنگام سفارش مشخص شود تا با لوله جفت، اتصالات یا اتصال تجهیزات مطابقت داشته باشد.

Q4: آیا این شیر برای سیستم های هوای فشرده مناسب است؟

بله، می توان آن را برای کاربردهای هوای فشرده سازگار در محدوده فشار و دمای مشخص شده در نظر گرفت. اندازه دریچه، روش اتصال و مواد آب بندی باید در برابر الزامات واقعی سیستم پنوماتیک بررسی شود.

Q5: چه ماده ای برای بدنه شیر استفاده می شود؟

جنس بدنه استاندارد ASTM A351 CF8M (316) است. توپ و ساقه ASTM A182 F316 هستند، در حالی که صندلی RPTFE (PTFE+15%fv) است. مواد دیگر در صورت درخواست در دسترس هستند.

Q6: آیا می توانم قبل از ثبت سفارش درخواست ترسیم کنم؟

بله. نقشه های ابعادی و مشخصات فنی برای تایید اندازه شیر، نوع رزوه، اتصال شلنگ و ابعاد نصب قبل از تولید قابل ارائه است.

Q7: چه اطلاعاتی برای انتخاب سوپاپ مورد نیاز است؟

لطفا اندازه مورد نیاز، استاندارد نخ NPT یا BSP، اندازه شلنگ، محیط کار، فشار، دما و الزامات نصب را ارائه دهید. این اطلاعات به تأیید پیکربندی مناسب شیر کمک می کند.
