شیر گلوب فلنج دار فولادی زنگ نزن فورج کلاس 150

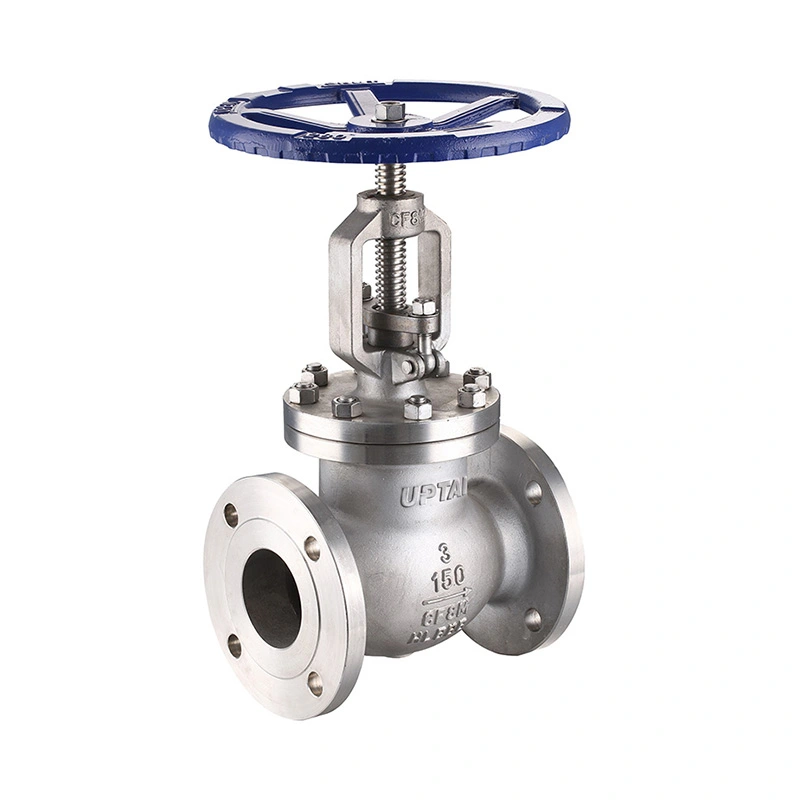

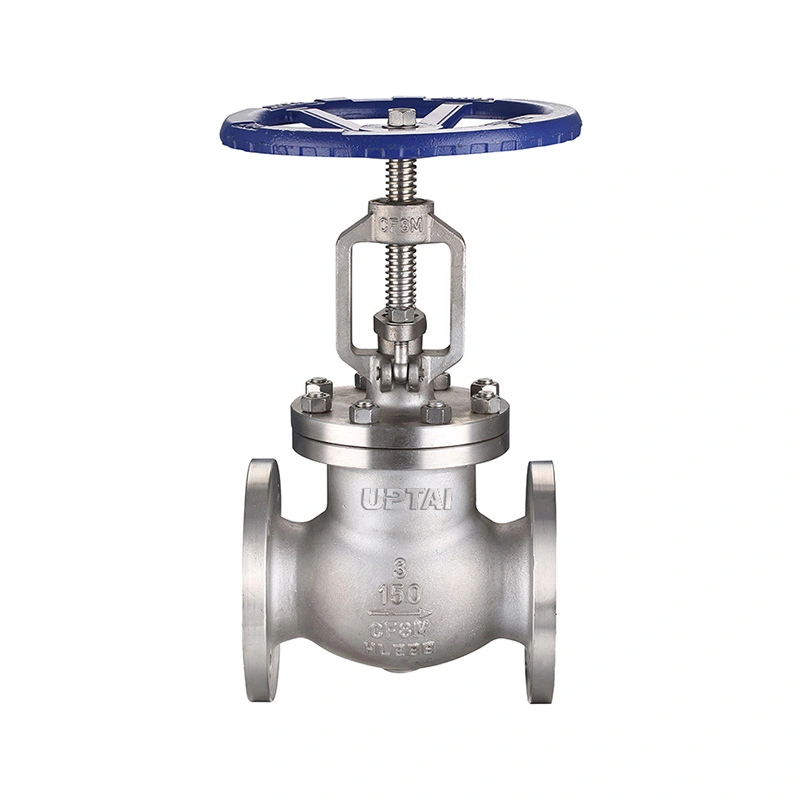

شیر گلوب فلنج دار فولادی زنگ نزن کلاس 150 یک شیر گلوب فولادی ضد زنگ فورج شده برای لوله کشی صنعتی و تجهیزات فرآیندی است. از یک دیسک متحرک خطی برای خاموش کردن و تنظیم جریان، با انتهای فلنجی سازگار با RF و عملکرد چرخ دستی استفاده می کند. این شیر در اندازه های 1/2 تا 2 اینچی با گزینه های مواد F304 و F316 موجود است.

مواد فورج شده بدنه، دیسک، ساقه و صندلی را می توان با توجه به محیط کار، فشار و دما انتخاب کرد. مشخصات شیر ​​همچنین شامل الزامات NACE MR0175 / ISO 15156 برای شرایط خدمات قابل اجرا است.

ابعاد اصلی

شرایط ساخت و خدمات

بدنه شیر از فولاد ضد زنگ آهنگری ASTM A182 F304 یا F316 ساخته شده است. دیسک در امتداد محور سوپاپ حرکت می کند و در مقابل صندلی بسته می شود. چرخاندن چرخ دستی موقعیت دیسک را تغییر می دهد و به شیر اجازه می دهد تا برای خاموش کردن یا تنظیم جریان کنترل شده استفاده شود.

دیسک در ASTM A182 F304 یا ASTM A182 F316 با گزینه STL#6 همانطور که در مشخصات ذکر شده موجود است. پایه و صندلی در F304 یا F316 موجود است. انتخاب مواد باید سیال فرآیند، غلظت، دمای عملیاتی و شرایط خوردگی را در نظر بگیرد.

این شیر دارای درجه بندی CL150 با حداکثر فشار کاری 285 PSI است. محدوده دمایی مشخص شده -29℃ + 425℃ است. فشار مجاز واقعی باید با درجه بندی فشار-دمای قابل اجرا در دمای عملیاتی بررسی شود.

اتصال فلنج و برنامه های کاربردی

دریچه گلوب فلنج دار فولادی زنگ نزن فورج شده کلاس 150 از انتهای فلنجی سازگار با RF با ASME B16.5 مشخص شده برای استاندارد اتصال استفاده می کند. اتصال فلنجی به شیر اجازه می دهد تا به فلنج خط لوله منطبق پیچ شود و در صورت نیاز به بازرسی یا نگهداری از آن جدا شود.

قبل از نصب، اندازه فلنج، کلاس فشار، واشر، پیچ و مهره و ابعاد چهره به چهره را بررسی کنید. خط لوله باید به درستی تراز شود تا از بار مکانیکی بیش از حد روی اتصال شیر جلوگیری شود.

این شیر را می توان در نفت و گاز، پتروشیمی، فرآوری شیمیایی، تاسیسات صنعتی و سایر سیستم های لوله کشی که ساخت فولاد ضد زنگ و کنترل دستی جریان مورد نیاز است، استفاده کرد. رسانه های مناسب ممکن است شامل آب، بخار، هوا، روغن و سیالات فرآیند سازگار در محدوده فشار، دما و مواد مشخص شده باشد.

شیرهای گلوب معمولاً به دلیل مسیر جریان داخلی، افت فشار بیشتری نسبت به شیرهای جداسازی مستقیم دارند. در جایی که شیر برای تنظیم جریان پیوسته استفاده می شود، دبی مورد نیاز، افت فشار و فرکانس کاری باید در حین اندازه گیری در نظر گرفته شود.

انتخاب، تست و پرسش و پاسخ

هنگام سفارش، اندازه سوپاپ، کلاس فشار، استاندارد فلنج، متوسط، فشار عملیاتی، دما، بدنه و مواد تزئینی، مقدار و هرگونه بازرسی خاص یا الزامات مستند را ارائه دهید. برای برنامه های جایگزین، نقشه های شیر موجود، اطلاعات پلاک نام یا ابعاد رو در رو می تواند برای تایید پیکربندی استفاده شود.

مشخصات API 602 برای طراحی و ساخت، ASME B16.10 برای ابعاد چهره به چهره، ASME B16.34 برای درجه بندی فشار و دما و API 598 برای آزمایش و بازرسی فهرست شده است. بازرسی می تواند شامل تأیید مواد، بررسی ابعاد، آزمایش پوسته، آزمایش نشت صندلی و بازرسی عملیاتی نهایی با توجه به الزامات قابل اجرا باشد.

Shangtai شیرآلات صنعتی را در Wenzhou، Zhejiang، چین تولید می کند. تولید ماشینکاری، مونتاژ، آزمایش و بازرسی را پوشش می دهد، با مستندات محصول مطابق با الزامات سفارش.

1. شیر گلوب فولاد ضد زنگ فورج شده برای چه استفاده می شود؟

یک شیر گلوب فولاد ضد زنگ فورج شده برای خاموش کردن دستی و تنظیم جریان استفاده می شود. حرکت خطی دیسک اجازه می دهد تا بازشو با توجه به شرایط جریان مورد نیاز تنظیم شود.

2-تفاوت شیر ​​گلوب و گیت ولو چیست؟

دریچه گلوب از دیسکی استفاده می کند که به سمت صندلی حرکت می کند و هم برای قطع و هم برای تنظیم جریان مناسب است. شیر دروازه ای از دروازه ای استفاده می کند که به صورت عمودی حرکت می کند و عموماً برای سرویس ایزوله در حالت کاملاً باز یا بسته استفاده می شود.

3. آیا مواد F304 و F316 قابل انتخاب هستند؟

بله. مشخصات گزینه های ASTM A182 F304 و F316 را برای بدنه، ساقه و صندلی فهرست می کند. مواد مناسب باید با توجه به محیط، دما و شرایط خوردگی انتخاب شود.

4. چه اطلاعاتی برای انتخاب شیر مورد نیاز است؟

اطلاعات کلیدی شامل اندازه دریچه، کلاس فشار، استاندارد فلنج، متوسط، فشار عملیاتی، دما، الزامات مواد و هر NACE یا الزامات بازرسی است. نقشه های موجود نیز می تواند برای تایید شیر تعویض ارائه شود.

5. آیا می توان مواد دیگری تهیه کرد؟

بله. مواد دیگر در صورت درخواست در دسترس هستند. ترکیب مواد مورد نیاز باید با توجه به محیط سرویس، شرایط عملیاتی و مشخصات پروژه قابل اجرا تایید شود.

6. وظیفه اتصال فلنج چیست؟

اتصال فلنجی به شیر اجازه می دهد تا به فلنج های خط لوله مطابقت داشته باشد. همچنین اجازه می دهد تا شیر برای بازرسی یا نگهداری بدون برش لوله از خط لوله خارج شود.

7. شیر گلوب فلنج دار فولادی زنگ نزن کلاس 150 چیست؟

بدنه شیر فولادی ضد زنگ فورج شده با انتهای فلنجی کلاس 150 و مکانیزم دیسکی سوپاپ کره ای را ترکیب می کند. برای سیالات صنعتی سازگار در محدوده فشار، دما و مواد مشخص شده در نظر گرفته شده است.
