شیر گلوب فلنج دار استاندارد ANSI

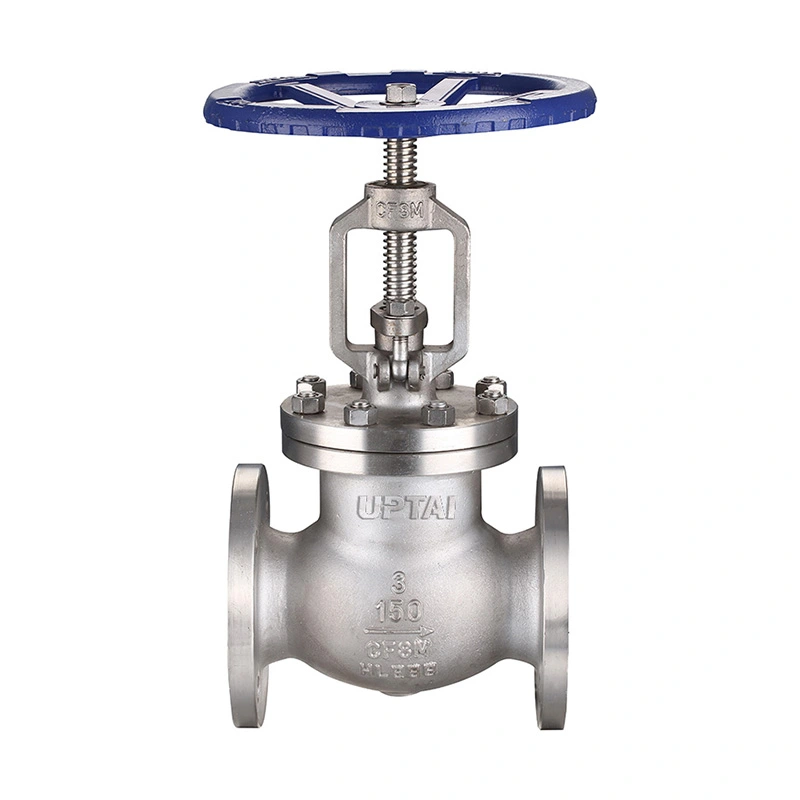

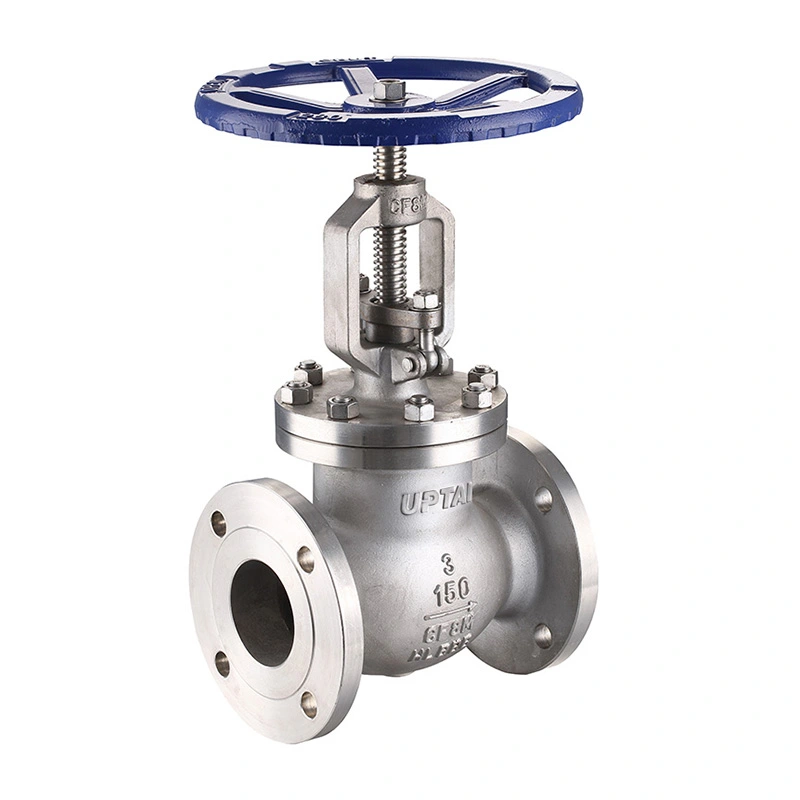

شیر گلوب فلنج دار استاندارد ANSI یک شیر گلوب فولادی ضد زنگ کلاس 150 برای لوله کشی صنعتی است که در آن تنظیم جریان و خاموشی لازم است. دیسک آن به سمت صندلی حرکت می کند و از آن دور می شود تا ناحیه جریان را تغییر دهد و شیر را برای کاربردهایی که نیاز به تنظیم جریان کنترل شده تری نسبت به یک دریچه ایزوله ساده دارند، مناسب می کند.

Shangtai این شیر را با انتهای فلنجی سازگار با RF و عملکرد چرخ دستی عرضه می کند. پیکربندی موجود شامل مواد بدنه و دیسک CF8/CF8M، ساقه‌های F304/F316 و گزینه‌های صندلی ذکر شده است. این شیر در سایزهای 2 اینچ تا 18 اینچ برای لوله کشی صنعتی و تجهیزات فرآیند موجود است.

ابعاد اصلی

طراحی سوپاپ

دیسک و صندلی

دیسک در امتداد محور سوپاپ حرکت می کند و در برابر صندلی بسته می شود تا جریان را متوقف کند. بالا بردن دیسک باعث افزایش عبور جریان می شود، در حالی که پایین آوردن آن باعث کاهش یا بسته شدن مسیر می شود. این حرکت خطی به شیر اجازه می دهد تا هم برای سرویس دریچه گاز و هم برای خاموش کردن استفاده شود.

مواد فولادی ضد زنگ

بدنه و دیسک در ASTM A351 CF8 یا CF8M موجود است. گزینه های پایه عبارتند از ASTM A182 F304 و F316. مواد صندلی مشخص شده ASTM A182 F304 و ASTM A351 CF8M با Stellite 6 هستند. ترکیب مواد انتخابی باید با محیط فرآیند و دمای عملیاتی مطابقت داشته باشد.

عملکرد چرخ دستی

چرخ دستی کنترل دستی موقعیت دیسک را فراهم می کند. شیر را می توان با توجه به نیاز فرآیند باز، بسته یا در یک موقعیت متوسط ​​تنظیم کرد. اگر کارکردن چرخ دستی با مشکل مواجه شد، نباید سوپاپ را مجبور کرد.

اتصال فلنج دار

این شیر از انتهای فلنجی سازگار با RF برای اتصال به فلنج های خط لوله منطبق استفاده می کند. استاندارد اتصال مشخص شده ASME B16.5 است، در حالی که بعد چهره به چهره از الزامات فهرست شده ASME B16.10 پیروی می کند.

نصب فلنجی اجازه می دهد تا شیر بدون برش لوله از خط لوله خارج شود. قبل از نصب، اندازه فلنج، کلاس فشار، واشر، پیچ و مهره و ابعاد چهره به چهره را بررسی کنید. خط لوله باید به درستی تراز شود تا از وارد کردن بار مکانیکی بیش از حد بر روی شیر جلوگیری شود.

فشار و دما

این شیر به عنوان CL150 با حداکثر فشار کاری 285 PSI مشخص شده است. درجه بندی فشار-دما با مواد و دمای عملیاتی متفاوت است، بنابراین هنگام انتخاب شیر باید شرایط خدمات واقعی در نظر گرفته شود.

محدوده دمایی ذکر شده از -29 تا +120 درجه سانتیگراد است. نشیمنگاه و سایر اجزای آب بندی به ویژه هنگامی که شیر در نزدیکی محدودیت های دما استفاده می شود، مهم هستند.

برای خدمات بخار، آب گرم، روغن، گاز و مواد شیمیایی، دمای متوسط، فشار و سازگاری مواد باید با پیکربندی شیر انتخاب شده بررسی شود.

سرویس NACE

این مشخصات شامل NACE MR0175 / ISO 15156 است. در جایی که شیر برای کاربردهای خدمات ترش در نظر گرفته شده است، درجه مواد و الزامات NACE قابل اجرا باید با شرایط خدمات واقعی مطابقت داشته باشد.

برای چنین کاربردهایی، مشخصات پروژه ممکن است الزامات شرایط مواد، سختی، بازرسی و اسناد پشتیبانی را نیز تعریف کند.

برنامه های کاربردی

خطوط بخار و آب و برق:برای تنظیم جریان و خاموش شدن در لوله های بخار، میعانات و لوله های برق سازگار استفاده می شود.

نفت و گاز:در خطوط فرآیند و تاسیسات که در آن کنترل یا جداسازی دستی جریان مورد نیاز است استفاده می شود.

سیستم های پتروشیمی:مناسب برای روغن، گاز و سیالات فرآیندی سازگار که در آن گاز یا خاموشی لازم است.

تصفیه آب:در لوله کشی فرآیند و ابزار برای کنترل آب و محیط مایع سازگار استفاده می شود.

تولید برق:قابل استفاده برای لوله های کمکی و شهری انتخاب شده در محدوده فشار و دمای مشخص شده است.

لوله کشی صنعتی عمومی:در تجهیزات فرآیند، سیستم های پمپ و سایر خطوط لوله که نیاز به تنظیم دستی جریان دارند استفاده می شود.

انتخاب و نصب

انتخاب شیر با اندازه لوله، کلاس فشار، متوسط، فشار کاری و دما شروع می شود. سپس مواد بدنه، دیسک، ساقه و صندلی با توجه به شرایط سرویس انتخاب می شوند.

برای کاربردهای جایگزین، اندازه شیر موجود، ابعاد فلنج، طول رو در رو و ترتیب عملکرد باید قبل از سفارش با شیر جدید مقایسه شود.

در هنگام نصب، سطوح فلنج را تمیز نگه دارید و از واشر و پیچ و مهره مشخص شده استفاده کنید. پس از نصب سوپاپ، عملکرد چرخ دستی را بررسی کنید و تأیید کنید که دیسک می تواند در تمام محدوده خود بدون مقاومت غیرعادی حرکت کند.

تست و بازرسی

بازرسی مواد

مواد بدنه و تریم با درجه های مشخص شده و اطلاعات سفارش بررسی می شوند. سوابق مواد را می توان در صورت لزوم ارائه کرد.

بازرسی ابعادی

ابعاد چهره به چهره، ابعاد فلنج و سایر ابعاد کلیدی ماشین کاری با مشخصات محصول قابل اجرا بررسی می شوند.

تست فشار و صندلی

تست پوسته و صندلی با توجه به الزامات بازرسی مشخص شده انجام می شود. نتایج آزمون و معیارهای پذیرش را می توان با توجه به شرایط سفارش مستند کرد.

بازرسی نهایی

قبل از حمل و نقل، شیر از نظر وضعیت بدنه، سطوح فلنج، عملکرد چرخ دستی، علائم شناسایی و مونتاژ کلی بررسی می شود.

بسته بندی

سطوح فلنج و سایر سطوح اتصال قبل از بسته بندی محافظت می شوند. بسته بندی شیر با توجه به اندازه و روش حمل و نقل آن انجام می شود تا خطر ضربه و آلودگی در هنگام حمل و نقل کاهش یابد.

بسته بندی صادراتی می تواند شامل کارتن، مواد محافظ و جعبه های تخته سه لا با توجه به ابعاد شیر و الزامات حمل و نقل باشد. علامت گذاری محصولات و اسناد حمل و نقل طبق سفارش قابل تهیه است.

سوالات متداول

Q1: شیر گلوب فلنج دار استاندارد ANSI برای چه استفاده می شود؟

شیر گلوب فلنج دار استاندارد ANSI برای تنظیم و خاموش کردن سیالات سازگار در لوله کشی صنعتی استفاده می شود. طراحی دیسک و صندلی اجازه می دهد تا عبور جریان در حین کار تنظیم شود و آن را برای کاربردهایی که کنترل جریان مورد نیاز است مناسب می کند.

Q2: تفاوت بین شیر گلوب و شیر دروازه چیست؟

دریچه گلوب از دیسکی استفاده می کند که به سمت صندلی حرکت می کند و معمولاً برای دریچه گاز و تنظیم جریان استفاده می شود. شیر دروازه ای گیت را از مسیر جریان دور می کند و به طور کلی برای جداسازی به جای دریچه گاز مداوم استفاده می شود.

Q3: چرا از انتهای فلنجی در این شیر استفاده می شود؟

انتهای فلنجی اتصال پیچ و مهره ای به خط لوله ایجاد می کند و اجازه می دهد تا شیر برای تعمیر و نگهداری بدون برش لوله برداشته شود. آنها معمولا در سیستم های لوله کشی صنعتی که در آن ابعاد استاندارد فلنج مورد نیاز است استفاده می شود.

Q4: چه موادی در دسترس هستند؟

پیکربندی فهرست شده شامل CF8/CF8M برای بدنه و دیسک، F304/F316 برای ساقه، و گزینه‌های مواد صندلی مشخص شده است. مواد دیگر را می توان با توجه به محیط کار و دما در نظر گرفت.

Q5: آیا می توان از شیر برای بخار استفاده کرد؟

بله، مشروط بر اینکه تنظیمات فشار، دما و مواد در محدوده عملیاتی مشخص شده باشد. صندلی و مواد آب بندی باید از نظر شرایط بخار واقعی بررسی شوند.

Q6: چه اطلاعاتی برای انتخاب شیر صحیح مورد نیاز است؟

اطلاعات مهم شامل اندازه لوله، کلاس فشار، استاندارد فلنج، متوسط، فشار عملیاتی، دما، مواد مورد نیاز و هر NACE یا الزامات خاص پروژه است.

Q7: شیر چگونه باید نگهداری شود؟

چرخ دستی، ساقه، ناحیه بسته بندی، اتصال فلنج و وضعیت آب بندی را در طول تعمیر و نگهداری معمول بررسی کنید. اگر نشتی یا مقاومت عملیاتی غیرعادی رخ داد، قبل از بازرسی خط لوله را جدا کرده و فشار دهید.
