شیر توپی 1 عددی

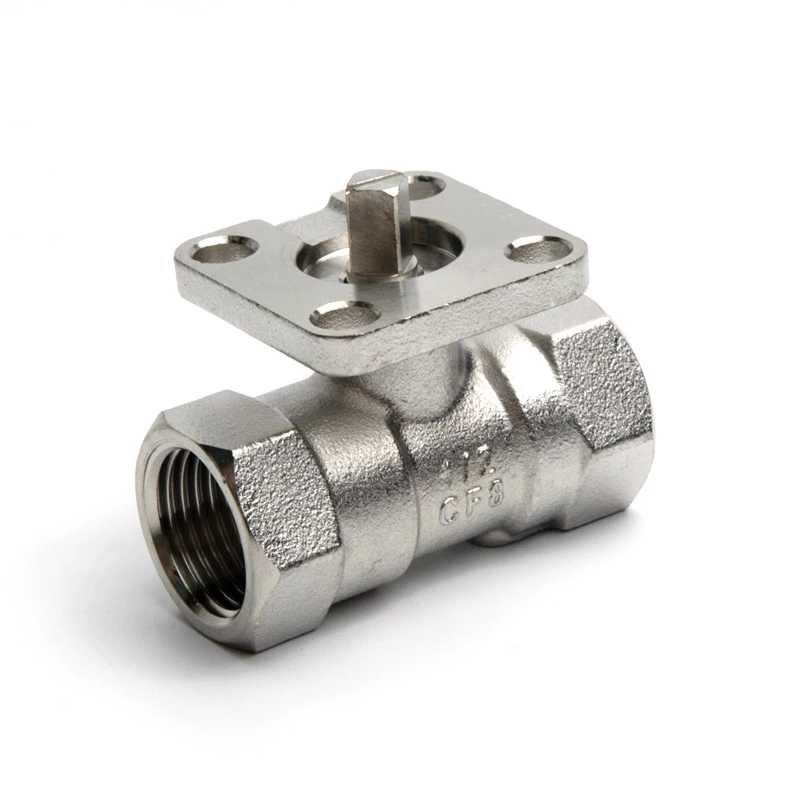

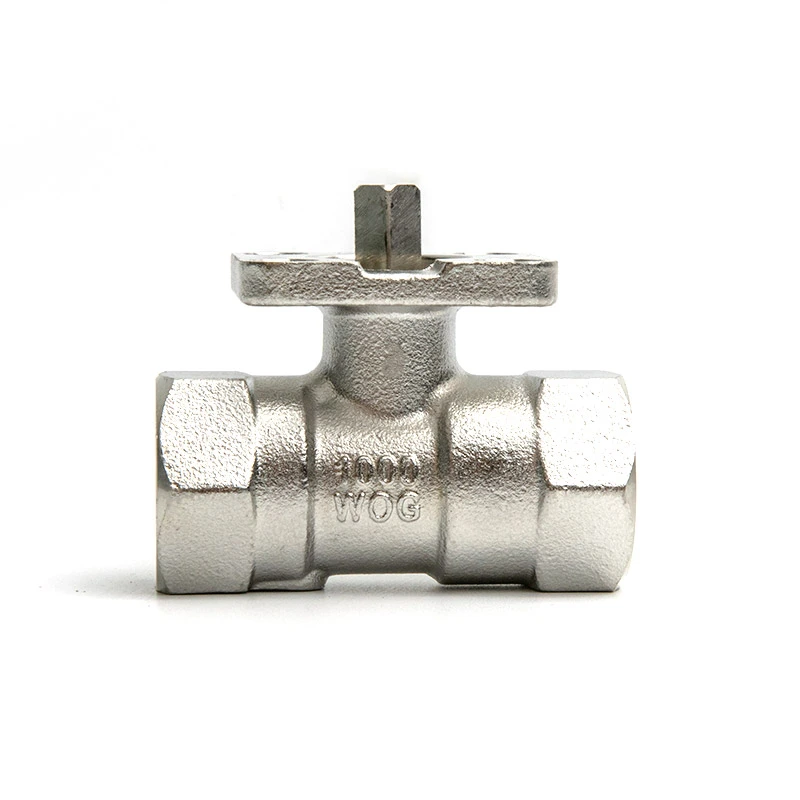

شیر توپی مستقیم 1PC استیل ضد زنگ برقی شده
Shangtai Valve شیر توپی مستقیم از جنس استنلس استیل برقی 1PC را برای سیستم های کنترل سیال که در آن سطح صاف فولاد ضد زنگ و نصب محرک مستقیم مورد نیاز است، تولید می کند. بدنه شیر برقی شده سطحی صاف و با قابلیت تمیز کردن آسان را فراهم می کند، در حالی که پلت فرم نصب ISO امکان نصب مستقیم محرک های پنوماتیکی یا الکتریکی سازگار را فراهم می کند. برای کاربردهای دارویی، فرآوری مواد غذایی، تصفیه آب و سایر کاربردهای سیال صنعتی مناسب است.
شیر توپی 1PC استنلس استیل الکتروپولیشن Shangtai Valve 1PC ساختار شیر یک تکه را ترکیب می کند. با تکنولوژی پیشرفته الکترو پولیش برای پاسخگویی به کاربردهایی که به کیفیت سطح بالاتر نیاز دارند.
از طریق فرآیند الکترو پولیش، عیوب میکروسکوپی روی سطح فولاد ضد زنگ از بین می رود و ایجاد می کند. پرداخت صاف تر و یکنواخت تر این درمان مقاومت در برابر خوردگی را بهبود می بخشد، احتمال را کاهش می دهد انباشته شدن باقی مانده و تمیز کردن و نگهداری را آسان تر می کند.
در مقایسه با شیرهای توپی استاندارد فولاد ضد زنگ، سطح الکترو پولیش شده عملکرد بهتری را ارائه می دهد محیط هایی که پاکیزگی، دوام و قابلیت اطمینان طولانی مدت مهم هستند.
ساختار نصب مستقیم برای کنترل خودکار
Designed for modern industrial automation systems, this valve integrates a direct mounting platform that allows easy connection with pneumatic actuators, electric actuators or extended handles.
طراحی نصب مستقیم نیاز به براکت های نصب اضافی را از بین می برد و به مشتریان کمک می کند ساده تر شوند نصب، کاهش قطعات و دستیابی به یک راه حل کنترل خط لوله فشرده تر.
این به ویژه برای تولید کنندگان تجهیزات OEM و یکپارچه سازهای سیستم که نیاز به شیر قابل اعتماد دارند مناسب است اتوماسیون
تولید فولاد ضد زنگ قابل اعتماد
این شیر که با مواد فولادی ضد زنگ استاندارد ASTM ساخته شده است، مقاومت بسیار خوبی در برابر خوردگی دارد استحکام مکانیکی برای محیط های کاری سخت
Shangtai Valve بازرسی دقیق مواد را در طول تولید انجام می دهد تا از ترکیب مواد پایدار و اطمینان حاصل شود کیفیت محصول ثابت ماشینکاری دقیق بدنه سوپاپ، توپ و ساقه عملکرد صاف و دقیق را تضمین می کند ابعاد و عملکرد آب بندی قابل اعتماد
عرضه مستقیم کارخانه ای OEM
As an experienced stainless steel valve manufacturer, Shangtai Valve supports customized solutions for global customers, including material options, specifications, surface treatment and bulk production requirements.
با توانایی تولید حرفه ای و فرآیندهای کنترل کیفیت، ما راه حل های سوپاپ قابل اعتمادی را ارائه می دهیم توزیع کنندگان، تولید کنندگان تجهیزات و پروژه های صنعتی.
مزایای محصول
| مزیت | توضیحات |
| فینیش سطح برقی شده | سطح فولاد ضد زنگ صاف تر با مقاومت در برابر خوردگی بهبود یافته، تمیز کردن آسان تر و بهتر کیفیت سطح |
| طراحی کنترل جریان بهداشتی | تجمع بقایای سطحی را کاهش می دهد و از برنامه هایی که نیاز به استانداردهای تمیزی بالایی دارند پشتیبانی می کند. |
| ساختار نصب محرک مستقیم | امکان نصب محرک پنوماتیکی یا الکتریکی را بدون براکت های اضافی فراهم می کند و اتوماسیون را ساده می کند ادغام |
| گزینه های فولاد ضد زنگ 304/316 | استحکام مکانیکی عالی و مقاومت در برابر خوردگی را برای محیط های مختلف صنعتی ارائه می دهد. |
| قطعات ماشینکاری دقیق | ابعاد دقیق، عملکرد صاف و عملکرد طولانی مدت قابل اعتماد را تضمین می کند. |
| قابلیت تولید OEM | از مواد سفارشی، مشخصات، عملیات سطح و الزامات تولید فله پشتیبانی می کند. |
پارامترهای محصول
| ابعاد اصلی | 1/4" - 2" | کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP | حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 | تست و بازرسی | API598 |
| طراحی خاص | دستگاه قفل، ساقه ضد انفجار | رتبه بندی فشار و دما | ASME B16.34 |
| نوع پورت | بندر کاهش یافته | محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8 (304) | مواد توپ | ASTM A182 F304 |
| مواد ساقه | ASTM A182 F304 | جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

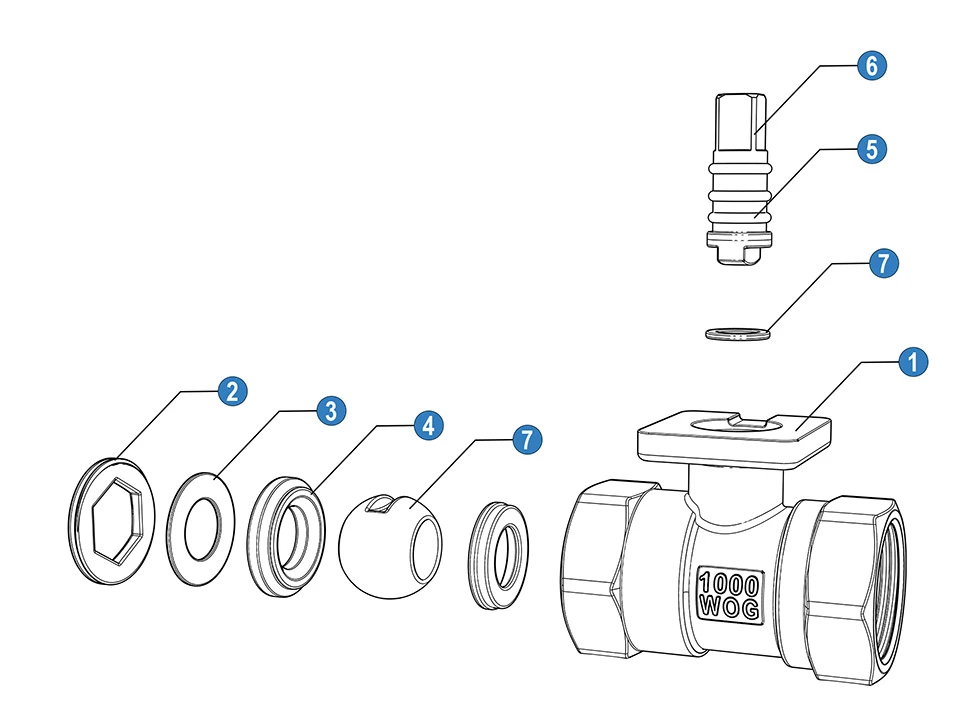

| خیر | نام | مواد (*N/B) | |
| 1 | بدن | SS 316 | SS 304 |
| 2 | سرپوش | SS 316 | SS 304 |
| 3 | واشر | SS 316 | SS 304 |
| 4 | صندلی توپ | PTFE | PTFE |
| 5 | O-ring | PTFE | PTFE |
| 6 | ساقه | SS 316 | SS 304 |
| 7 | توپ | SS 316 | SS 304 |
| 8 | حلقه اصطکاک | PTFE | PTFE |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

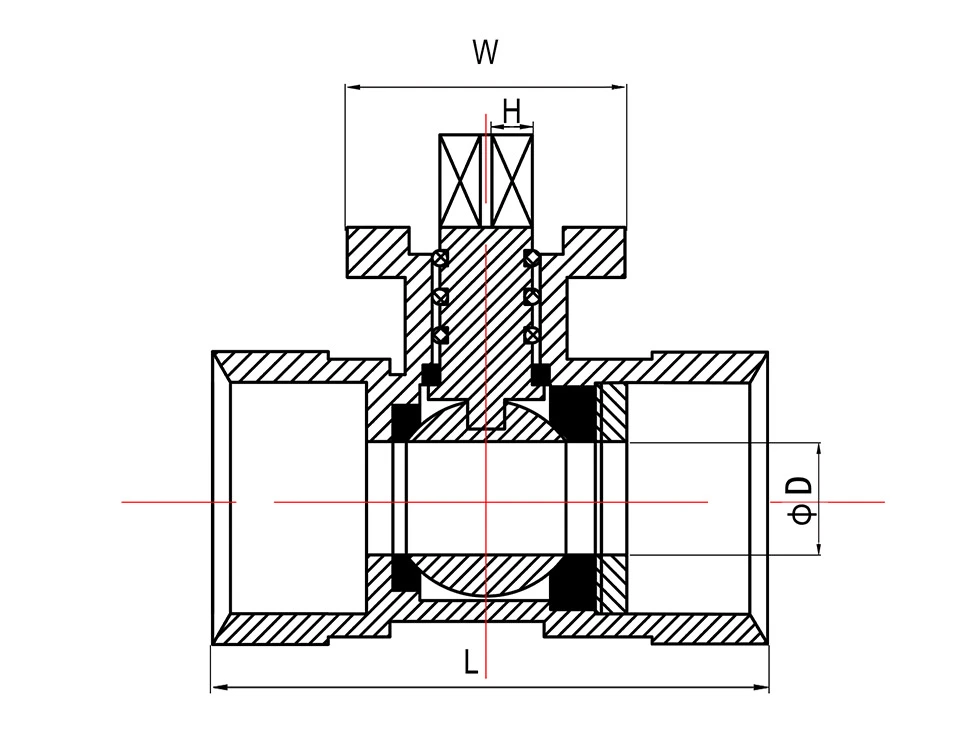

| اندازه | ابعاد (میلی متر) | |||
| D | W | H | L(+-2) | |
| 1/4 اینچ | 4.6 | 74 | 30 | 40 |
| 3/8 اینچ | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
مقادیر Kv
Kv = سرعت جریان آب بر حسب متر مکعب در ساعت که افت فشاری به اندازه 1 بار ایجاد می کند. را دریچه
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
سوالات متداول
1. مزایای شیر توپی فولاد ضد زنگ برقی چیست؟
شیر توپی مستقیم از جنس استنلس استیل 1PC دارای سطح صاف تر و خوردگی بهبود یافته است. مقاومت و کاهش باقی مانده سطح در مقایسه با شیرهای استاندارد فولاد ضد زنگ. مناسب است برای کاربردهایی که به تمیزی و دوام بالاتری نیاز دارند.
2. آیا این شیر توپی نصب مستقیم با محرک های پنوماتیکی یا الکتریکی قابل نصب است؟
بله. The valve is designed with a direct mounting platform and can be connected with pneumatic actuators, electric actuators or extended handles according to different operating requirements.
3. چه صنایعی می توانند از این شیر توپی برقی استفاده کنند؟
این شیر معمولاً در تجهیزات دارویی، سیستم های پردازش مواد غذایی، تجهیزات تصفیه آب، پردازش شیمیایی و سیستم های صنعتی خودکار.
4. این شیر توپی فولاد ضد زنگ با چه استانداردهایی مطابقت دارد؟
این شیر بر اساس استانداردهای ASME B16.34 طراحی و تولید شده و بر اساس API 598 تست شده است. الزامات اتصالات رشته ای NPT و BSP در دسترس هستند.
5. چه اندازه هایی برای این شیر توپی 1PC فولاد ضد زنگ موجود است؟
محدوده اندازه استاندارد از 1/4 اینچ تا 2 اینچ است. سایر اندازه ها، مواد و مشخصات سفارشی را می توان مورد بحث قرار داد با توجه به الزامات پروژه
6. آیا Shangtai Valve سفارشی سازی OEM را ارائه می دهد؟
بله. Shangtai Valve راه حل های OEM و شیر سفارشی از جمله انتخاب مواد، درمان سطح، استانداردهای اتصال و خدمات تولید فله.
