شیر توپی 1 عددی
شیر توپی 1PC فولاد کربنی با دستگاه قفل
به عنوان سازنده و تامین کننده در چین، شیر توپی فولاد کربنی 1PC Shangtai Valve با دستگاه قفل برای کنترل روشن/خاموش مطمئن در سیستم های خط لوله صنعتی طراحی شده است. این سوپاپ با بدنه فشرده 1 تکه فولاد کربنی، توپ ماشینکاری شده دقیق، صندلی های آب بندی بادوام و دسته قفل شونده، عملکرد قطعی ایمن را ارائه می دهد و در عین حال به جلوگیری از عملیات غیرمجاز یا تصادفی کمک می کند.
شیر توپی 1PC فولاد کربنی با دستگاه قفل کننده ساختار بدنه قوی را با مکانیزم قفل عملی ترکیب می کند. کمک به اپراتورها برای حفظ کنترل جریان پایدار و کاهش خطر سوء عملکرد.
در مقایسه با ساختارهای سوپاپ چند تکه، طراحی بدنه 1 تکه مشخصات فشرده و پتانسیل کمتری را ارائه می دهد. نقاط نشتی خارجی ساختار فولاد کربنی استحکام مکانیکی عالی و کارایی هزینه را فراهم می کند. این شیر را برای کاربردهای صنعتی عمومی که نیازی به فولاد ضد زنگ نیست مناسب می کند.
اصل کار محصول
دریچه از مکانیزم توپ ربع چرخشی برای کنترل جریان رسانه استفاده می کند.
هنگامی که دسته به موازات خط لوله چرخانده می شود، سوراخ توپ با مسیر جریان هم تراز می شود و اجازه می دهد تا متوسط برای عبور هنگامی که دسته 90 درجه می چرخد، توپ عمود بر جهت جریان می چرخد. مسدود کردن مسیر و قطع جریان.
پارامترهای محصول
| ابعاد اصلی | 1/4 اینچ - 2" | کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP | حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 | تست و بازرسی | API598 |
| طراحی خاص | دستگاه قفل، ساقه ضد انفجار | رتبه بندی فشار و دما | ASME B16.34 |
| نوع پورت | بندر کاهش یافته | محدوده دما | -25℃~150℃ |
| مواد بدنه | فولاد کربن | مواد توپ | SS 304 |
| مواد ساقه | SS 304 | جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

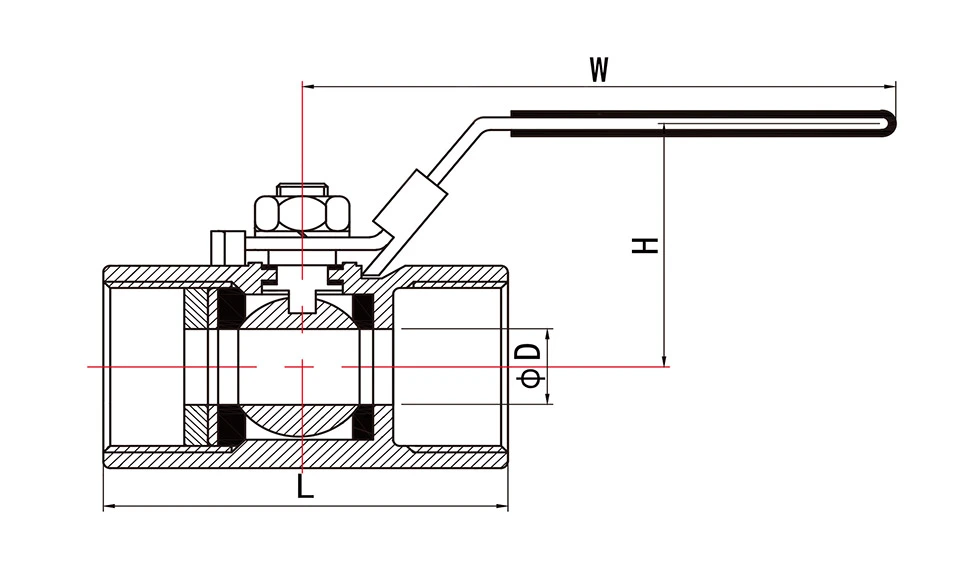

| اندازه | ابعاد (میلی متر) | |||
| D | W | H | L(+-2) | |
| 1/4 اینچ | 4.6 | 74 | 30 | 40 |
| 3/8 اینچ | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4 اینچ | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUESperdida de carga de 1 bar.در سراسر شیر.
Kv = سرعت جریان آب بر حسب متر مکعب در ساعت که افت فشار 1 بار ایجاد می کند.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 11/4 اینچ | 11/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

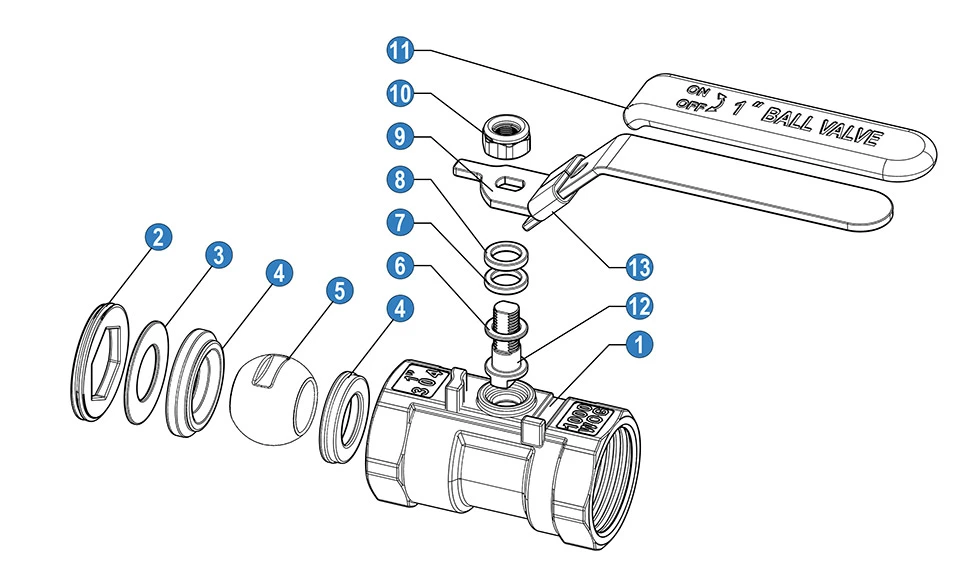

| خیر | نام / نام | مواد (*N/B) | ||
| 1 | بدن | فولاد کربن | ||
| 2 | سرپوش | فولاد کربن | ||
| 3 | واشر | SS 316 | SS 304 | SS201 |
| 4 | صندلی توپ | PTFE | ||
| 5 | توپ | SS 316 | SS 304 | SS201 |
| 6 | حلقه اصطکاک | PTFE | ||
| 7 | بسته بندی ساقه | PTFE | ||
| 8 | حلقه ساقه | PTFE | ||
| 9 | دسته | SS201 | ||
| 10 | مهره | SS201 | ||
| 11 | دسته آستین | پی وی سی | ||
| 12 | ساقه | SS 316 | SS 304 | SS201 |
| 13 | قفل کردن دستگاه | SS201 | ||
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد
مزایا
طراحی بدنه 1 تکه
ساختار فشرده با مفاصل بدن کمتر، به کاهش نقاط نشتی بالقوه کمک می کند.
استحکام فولاد کربنی
عملکرد مکانیکی قوی را برای کاربردهای خط لوله صنعتی ارائه می دهد.
دسته قابل قفل برای کنترل ایمنی
از روش های نگهداری ایمن تر پشتیبانی می کند.
عملکرد خاموش کردن قابل اعتماد
توپی دقیق و صندلی های آب بندی عملکرد آب بندی پایدار را در صورت انتخاب و نصب مناسب تضمین می کند.
عملیات ربع پیچ سریع
عملکرد ساده 90 درجه باز و بسته شدن سریع را امکان پذیر می کند.
جایگزین مقرون به صرفه برای فولاد ضد زنگ
ایده آل برای رسانه های غیر خورنده که در آن استحکام بالا و هزینه اقتصادی مورد نیاز است.
گزینه های پیکربندی چندگانه
با اندازه های مختلف، اتصالات انتهایی، درجه بندی فشار، مواد آب بندی و عملیات سطح موجود است با توجه به نیازهای برنامه
پیشنهادات انتخاب
هنگام انتخاب شیر توپی فولاد کربنی 1PC با دستگاه قفل، نکات زیر را در نظر بگیرید:
سازگاری متوسط
بررسی کنید که آیا مواد سوپاپ و مواد آب بندی برای سیال مناسب هستند، مانند آب، روغن، گاز یا هوای فشرده
رتبه بندی فشار
شیر را با توجه به فشار کاری واقعی و کلاس فشار سیستم انتخاب کنید.
دمای کاری
مواد صندلی و آب بند مناسب را بر اساس محدوده دمای عملیاتی انتخاب کنید.
اندازه سوپاپ
برای اطمینان از ظرفیت جریان مناسب، اندازه شیر را با قطر خط لوله مطابقت دهید.
نوع اتصال پایان
انواع اتصال رزوه ای، فلنجی، جوشی یا سفارشی را با توجه به طراحی خط لوله انتخاب کنید.
نوع پورت
پورت کامل زمانی توصیه می شود که افت فشار کمتری مورد نیاز باشد. پورت کاهش یافته را می توان برای نصب فشرده انتخاب کرد و کارایی هزینه
الزامات قفل کردن
بررسی کنید که آیا شیر باید در حالت باز، بسته یا هر دو قفل شود.
حفاظت از سطح
برای محیط های بیرونی یا مرطوب، پوشش مناسب یا درمان ضد خوردگی توصیه می شود.
مقایسه محصول
فرآیند بازرسی کیفیت
فرآیند بازرسی کیفیت ما برای اطمینان از عملکرد پایدار و تحویل قابل اعتماد طراحی شده است.
بازرسی مواد اولیه
درجه مواد، ظاهر و گواهینامه ها قبل از تولید بررسی می شوند.
بازرسی ابعادی
ابعاد کلیدی در حین و بعد از ماشین کاری اندازه گیری می شود.
بازرسی کامپوننت
توپ، ساقه، صندلی ها، مهر و موم و قطعات قفل قبل از مونتاژ بررسی می شوند.
بازرسی مونتاژ
شیر طبق الزامات فنی مونتاژ می شود و عملکرد دسته بررسی می شود.
تست فشار
تست پوسته و تست نشت صندلی بر اساس استانداردهای قابل اجرا یا الزامات مشتری انجام می شود.
تست عملکرد قفل
دستگاه قفل برای اطمینان از عملکرد روان و موقعیت ایمن بررسی می شود.
بازرسی سطح و علامت گذاری
پوشش، پرداخت سطح، مارک محصول و جزئیات پلاک تایید شده است.
بازرسی نهایی و بررسی بسته بندی
هر شیر قبل از بسته بندی بررسی می شود تا اطمینان حاصل شود که الزامات سفارش را برآورده می کند.
چرا ما را انتخاب کنید
- تامین کننده مجرب محصولات شیرآلات صنعتی
- کنترل کیفیت پایدار از بازرسی مواد تا آزمایش نهایی
- سفارشی سازی انعطاف پذیر برای اندازه، فشار، اتصال، مواد آب بندی و درمان سطح
- پشتیبانی از برندسازی OEM، بسته بندی سفارشی و سفارشات پروژه
- پاسخ سریع برای نقل قول، تایید فنی و پشتیبانی پس از فروش
- بسته بندی و اسناد آماده صادرات در صورت درخواست موجود است
سوالات متداول
Q1: شیر توپی 1 تکه چیست؟
یک شیر توپی 1 تکه از ساختار بدنه تک تکه فشرده استفاده می کند. دارای مفاصل بدنه کمتری نسبت به طرح های چند تکه است، کمک به کاهش نقاط نشتی خارجی احتمالی
Q2: هدف از دستگاه قفل چیست؟
دستگاه قفل اجازه می دهد تا دسته را با یک قفل در حالت باز یا بسته محکم کنید و به جلوگیری از عملیات تصادفی
Q3: این شیر برای چه رسانه ای می تواند استفاده شود؟
معمولاً برای رسانه های سازگار مانند آب، روغن، گاز، هوای فشرده و سایر سیالات غیر خورنده استفاده می شود. برای رسانه های خورنده، فولاد ضد زنگ یا مواد خاص ممکن است توصیه شوند.
Q4: آیا می توان دریچه را در هر دو حالت باز و بسته قفل کرد؟
بسته به طراحی دستگیره و صفحه قفل، شیر را می توان طوری پیکربندی کرد که در موقعیت مورد نیاز قفل شود. لطفاً قبل از سفارش، نیاز قفل خود را تأیید کنید.
Q5: چه انواع اتصال در دسترس است؟
گزینه های رایج شامل اتصالات رزوه ای، فلنجی، جوشی یا سفارشی بسته به طراحی دریچه و کاربرد.
Q6: آیا فولاد کربنی برای استفاده در فضای باز مناسب است؟
فولاد کربن را می توان در فضای باز با پوشش مناسب یا درمان ضد خوردگی استفاده کرد. برای بسیار خورنده محیط، حفاظت اضافی یا فولاد ضد زنگ ممکن است مورد نیاز باشد.
Q7: چه اطلاعاتی برای یک نقل قول مورد نیاز است؟
لطفاً اندازه شیر، درجه فشار، نوع اتصال، متوسط، دمای کار، مقدار و هر مورد خاصی را ارائه دهید الزامات
