شیر توپی 1 عددی

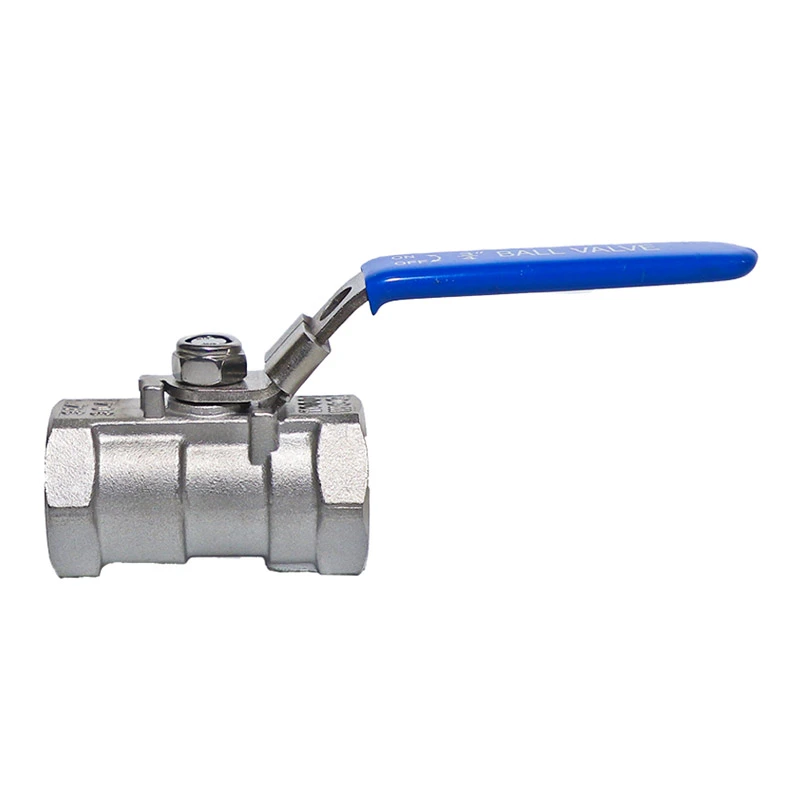

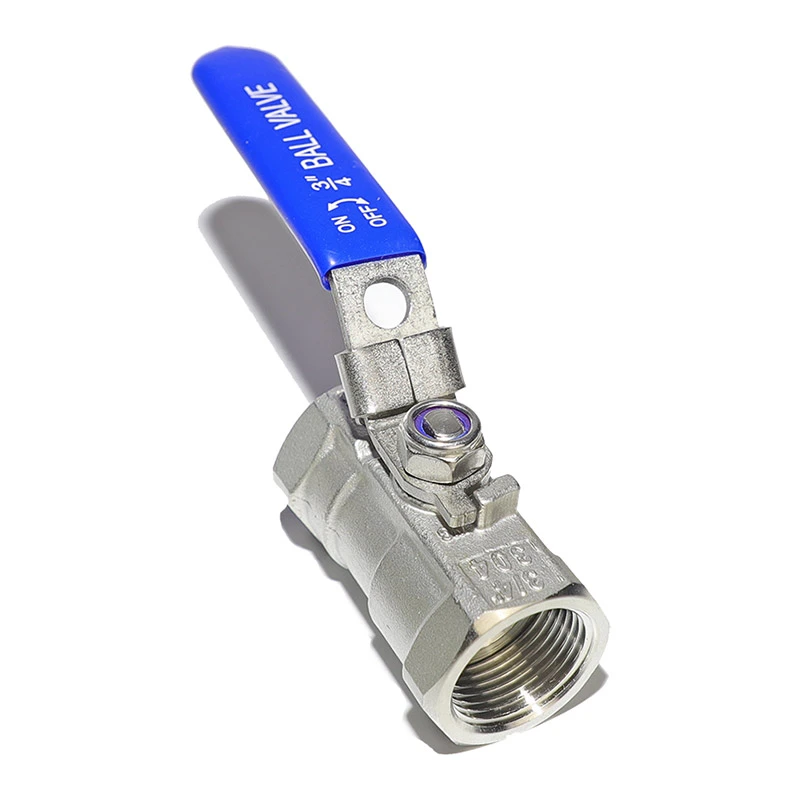

شیر توپی 1PC فولاد ضد زنگ با دستگاه قفل
به عنوان سازنده حرفه ای، شیر توپی استیل ضد زنگ Shangtai 1PC با دستگاه قفل، ارزش زیادی و دسته قابل قفل شدن برای جلوگیری از عملیات تصادفی ارائه می دهد. ریخته گری دقیق در 304/316 با صندلی های PTFE/RPTFE، ایده آل برای استفاده مکرر از سیستم های فشار کم تا متوسط در سیستم های پردازش، دارویی، شیمیایی، تصفیه آب و سیالات صنعتی.
شیر توپی 1PC فولاد ضد زنگ Shangtai Valve با دستگاه قفل در بازارهای خارج از کشور به خوبی مورد استقبال قرار گرفته است. بر اساس الف طراحی سنتی دریچه توپی یک تکه، این مدل دارای یک دستگاه قفل یکپارچه و یک ساقه ضد باد است. برای کمک به جلوگیری از عملیات تصادفی و ارائه کنترل ایمن تر و مطمئن تر شیر.
بدنه سوپاپ از فولاد ضد زنگ ضخیم ساخته شده است و ساختاری محکم و بادوام ارائه می دهد که می توانید ببینید و احساس کنید. هر شیر برای اطمینان از رزوه های تمیز و دقیق و عملکرد اتصال پایدار، ماشینکاری دقیقی دارد. اجتناب از مشکلاتی مانند نخ های بزرگ یا کم اندازه.
برای اطمینان از کیفیت قابل اعتماد، ما چندین روش بازرسی را قبل از حمل و نقل اعمال می کنیم که به جلوگیری از نقص کمک می کند محصولات از دستیابی به مشتریان این شیر توپی یک تکه قفل شونده از جنس استنلس استیل یکی از مورد اعتمادهای کارخانه ما است محصولات ODM، به طور گسترده ای به کره، ژاپن، آمریکای لاتین و بازارهای دیگر صادر می شود. این یک انتخاب قابل اعتماد برای مشتریانی که به دنبال کیفیت، ایمنی و ارزش بلند مدت هستند.
پارامترهای محصول
| ابعاد اصلی: | 1/4" - 2" |
| کلاس فشار: | CL150 |
| استاندارد موضوع: | NPT، BSP |
| حداکثر فشار: | 285PSI |
| استانداردهای طراحی و ساخت: | ASME B16.34 |
| تست و بازرسی: | API598 |
| طراحی خاص: | دستگاه قفل، ساقه ضد باد |
| رتبه بندی فشار و دما: | ASME B16.34 |
| نوع بندر: | بندر کاهش یافته |
| محدوده دما: | -25℃~150℃ |
| جنس بدنه: | ASTM A351 CF8M (316) |
| مواد توپ: | ASTM A182 F316 |
| مواد ساقه: | ASTM A182 F316 |
| جنس صندلی: | RPTFE (PTFE+15%fv) |
| گزینه ها: | مواد دیگر در صورت درخواست در دسترس هستند. |

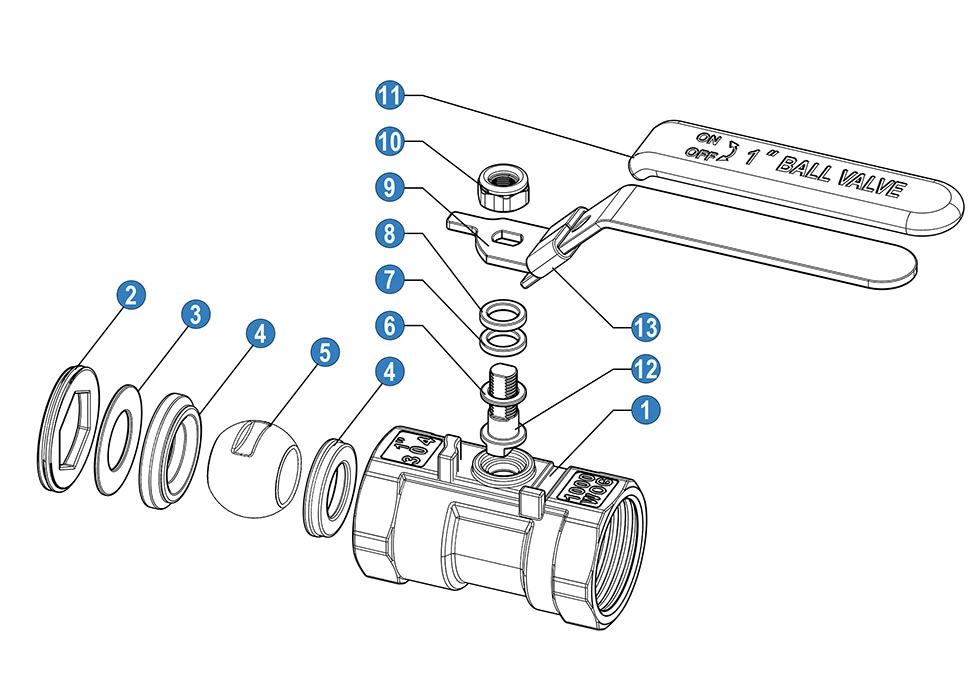

| خیر | نام / نام | مواد (*N/B) | |
| 1 | بدن | SS 316 | SS 304 |
| 2 | سرپوش | SS 316 | SS 304 |
| 3 | واشر | SS 316 | SS 304 |
| 4 | صندلی توپ | PTFE | PTFE |
| 5 | توپ | SS 316 | SS 304 |
| 6 | حلقه اصطکاک | PTFE | PTFE |
| 7 | بسته بندی ساقه | PTFE | PTFE |
| 8 | حلقه ساقه | SS 304 | SS 304 |
| 9 | دسته | اس اس | اس اس |
| 10 | مهره | SS 304 | SS 304 |
| 11 | دسته آستین | پی وی سی | پی وی سی |
| 12 | ساقه | SS 316 | SS 304 |
| 13 | قفل کردن دستگاه | SS 304 | SS 304 |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

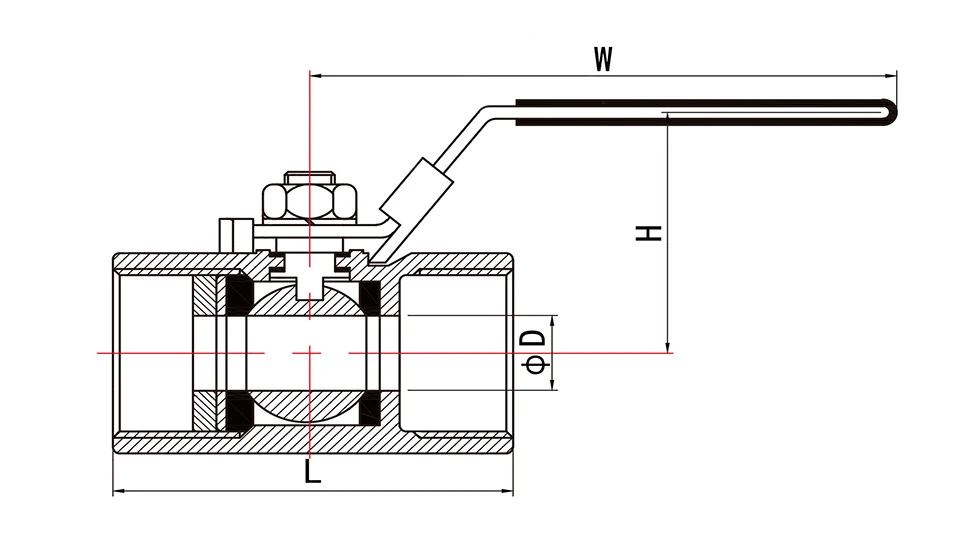

| اندازه | ابعاد (میلی متر) | |||
| D | W | H | L(+-2) | |
| 1/4 اینچ | 4.6 | 74 | 30 | 40 |
| 3/8 اینچ | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUE pérdida de carga de 1 bar.در سراسر شیر.
Kv = سرعت جریان آب بر حسب متر مکعب در ساعت که افت فشار 1 بار ایجاد می کند.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
ویژگی های کلیدی
دسته قابل قفل برای عملکرد ایمن تر
دستگاه قفل یکپارچه از تنظیم غیرمجاز یا حرکت تصادفی دریچه جلوگیری می کند و عملکرد را بهبود می بخشد. ایمنی در محیط های صنعتی
جنس فولاد ضد زنگ بادوام
موجود با ساختار فولاد ضد زنگ 304 یا 316، مقاومت در برابر خوردگی عالی و مناسب را ارائه می دهد عملکرد برای شرایط کاری شیمیایی و سخت
طراحی جمع و جور یک تکه
ساختار 1PC یک پیکربندی ساده با نقاط اتصال کمتر ارائه می‌کند که نیازهای تعمیر و نگهداری را کاهش می‌دهد و بهبود قابلیت اطمینان
اتصالات ماشینکاری دقیق
پردازش رزوه دقیق از نصب پایدار با استانداردهای نخ NPT و BSP پشتیبانی می کند و مشکلات مربوط به اتصالات را کاهش می دهد. در طول یکپارچه سازی سیستم
عملکرد آب بندی قابل اعتماد
مواد صندلی PTFE و RPTFE عملکرد صاف و آب بندی قابل اعتماد را در زیر مایعات صنعتی مختلف ارائه می دهند برنامه های کاربردی
صنایع کاربردی
شیر توپ قفل شونده فولاد ضد زنگ به طور گسترده ای برای موارد زیر استفاده می شود:
کنترل سیالات شیمیایی
مناسب برای کنترل مایعات خورنده و رسانه های شیمیایی صنعتی که عملکرد خاموش کننده قابل اطمینان است مورد نیاز است.
سیستم های پردازش دارویی
در سیستم های تصفیه و تجهیزاتی که نیاز به کنترل بهداشتی و پایدار سیال دارند استفاده می شود.
تجهیزات تصفیه آب
تنظیم جریان قابل اعتماد برای خطوط لوله تصفیه آب و تجهیزات پشتیبانی را فراهم می کند.
سیستم های هوای فشرده
مناسب برای خطوط لوله هوای صنعتی که نیاز به جداسازی ایمن و عملیات آسان دارند.
یکپارچه سازی تجهیزات صنعتی
یک راه حل عملی شیر برای تولید کنندگان ماشین آلات و تامین کنندگان تجهیزات OEM.
چرا شیر توپی استیل ضد زنگ Shangtai را انتخاب کنید
- تولید کننده حرفه ای شیر فولاد ضد زنگ با قابلیت سفارشی سازی OEM
- مواد فولادی ضد زنگ 304/316 با کیفیت بالا برای کاربردهای سخت
- مراحل بازرسی دقیق قبل از حمل و نقل
- دقت ماشینکاری پایدار برای استانداردهای بین المللی رزوه
- راه حل های انعطاف پذیر برای توزیع کنندگان و پروژه های صنعتی
سوالات متداول
1. مزیت دستگاه قفل در شیر توپی 1PC فولاد ضد زنگ با دستگاه قفل چیست؟
دستگاه قفل کمک می کند تا دسته سوپاپ را در یک موقعیت ثابت نگه دارید و از عملکرد تصادفی در حین جلوگیری می کند تعمیر و نگهداری تجهیزات و کنترل سیالات صنعتی ایمنی عملیاتی را در برنامه هایی که قابل اعتماد هستند بهبود می بخشد موقعیت سوپاپ مورد نیاز است.
2. چه موادی برای این شیر توپی فولاد ضد زنگ موجود است؟
این شیر معمولاً با مواد فولادی ضد زنگ مانند فولاد ضد زنگ 316 تولید می شود که بسیار عالی است. مقاومت در برابر خوردگی و دوام برای آب، نفت، گاز، مواد شیمیایی و سایر رسانه های صنعتی سازگار.
3. چه نوع اتصال و استانداردهای رشته پشتیبانی می شود؟
شیر توپی 1PC فولاد ضد زنگ از اتصالات رزوه ای رایج، از جمله گزینه های NPT، BSPT و BSPP پشتیبانی می کند. پیکربندی های نخ سفارشی شده نیز می تواند با توجه به نیازهای پروژه خاص ارائه شود.
4. این شیر توپی را در کجا می توان اعمال کرد؟
این نوع شیر توپی برای کاربردهای مختلف صنعتی از جمله سیستم های خط لوله، آب مناسب است تصفیه، فرآوری شیمیایی، تجهیزات مواد غذایی و آشامیدنی و سیستم های کنترل کلی مایعات.
5. آیا Shangtai Valve راه حل های سفارشی شیر توپی را ارائه می دهد؟
بله. Shangtai Valve راه حل های OEM و شیر سفارشی را بر اساس نیاز مشتری از جمله مواد ارائه می دهد انتخاب، استانداردهای اتصال، ابعاد و تنظیمات طراحی.
6. چه استاندارد تستی برای این شیر توپی استفاده می شود؟
هر شیر مطابق با الزامات API 598 بازرسی و آزمایش می شود تا عملکرد آب بندی و اطمینان حاصل شود. عملیات قابل اعتماد قبل از حمل و نقل
