شیر توپی 3PC

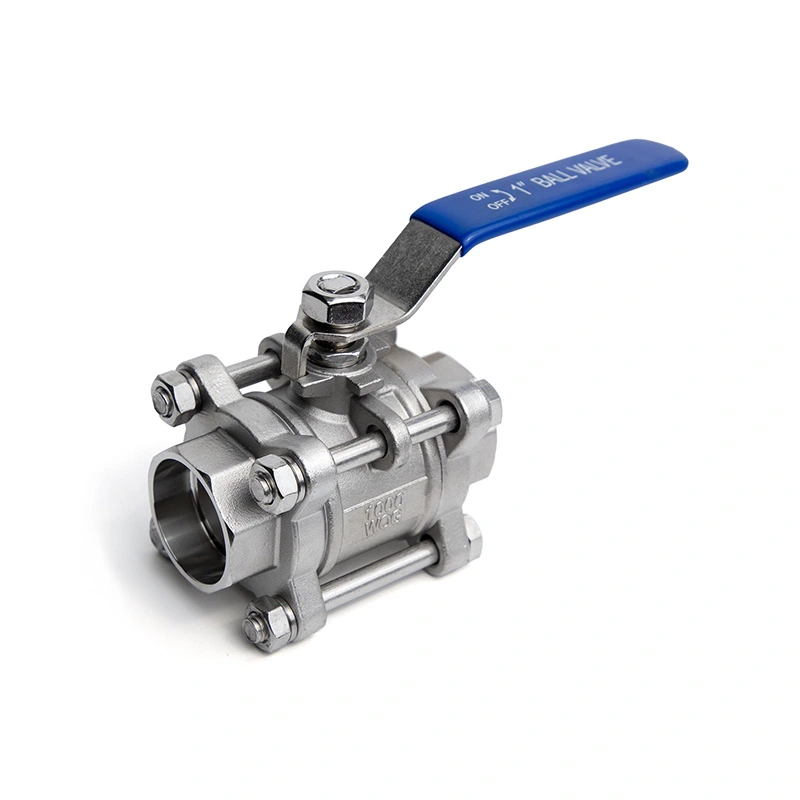

دریچه توپی فولادی ضد زنگ 3PC جوش داده شده با سوکت
برای لوله کشی صنعتی با اتصالات جوشی، شیر توپی 3PC Socket-Welded Ends Stainless Steel Valve یک بدنه فولادی ضد زنگ را با ساختار سه تکه و انتهای جوش سوکت برای نصب خط لوله فشرده ترکیب می کند. Shangtai این پیکربندی را برای سیستم‌های نفت، گاز، پردازش شیمیایی و تصفیه آب با قیمت‌های کارخانه، سفارش‌های انبوه و خدمات OEM مبتنی بر مشخصات در دسترس برای نیازهای مختلف پروژه ارائه می‌کند.
شیر توپی فولادی ضد زنگ 3PC جوش داده شده با سوکت، بدنه فولادی ضد زنگ سه تکه را با انتهای جوش سوکت برای اتصالات فشرده و دائمی خط لوله ترکیب می کند. ساختار بدنه شکاف آن اجازه می دهد تا پس از جداسازی شیر و کاهش فشار، به مهر و موم های داخلی و سایر اجزای قابل تعمیر دسترسی داشته باشید. گذرگاه جریان کامل از مقاومت جریان کم پشتیبانی می کند، در حالی که طراحی توپ و صندلی، قطع دو جهته را برای سیالات سازگار فراهم می کند. برای لوله کشی فشار بالا در نفت و گاز، پردازش شیمیایی، تصفیه آب و سایر سیستم های صنعتی مناسب است.
ابعاد اصلی
| اندازه | 1/4 "- 6" |
| کلاس فشار | CL150 |
| استاندارد نخ | SW |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

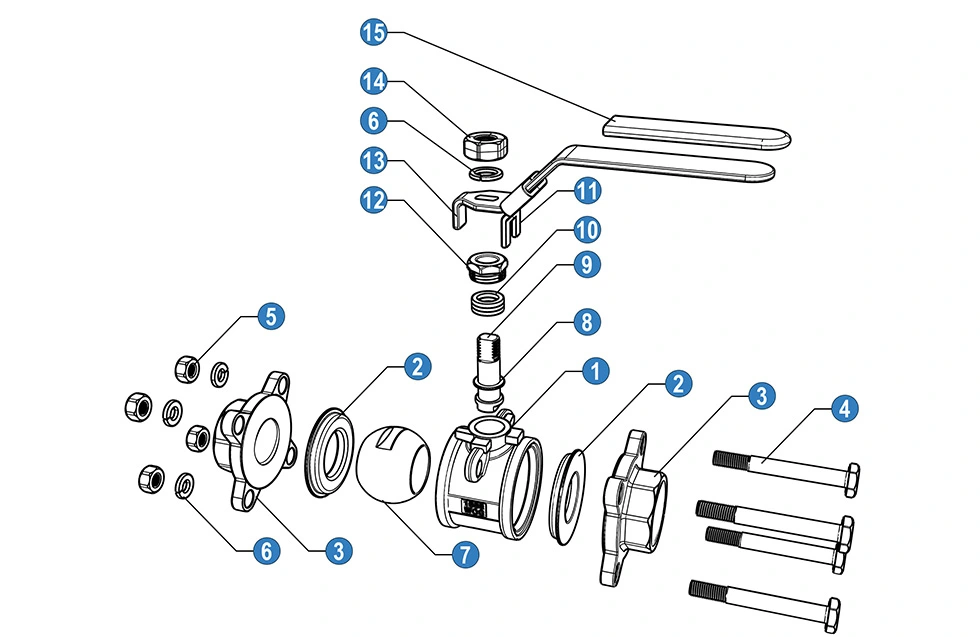

| خیر | نام | مواد (*N/B) | مواد (*N/B) |
| 1 | بدن | SS 316 | SS 304 |
| 2 | صندلی توپ | PTFE | PTFE |
| 3 | سرپوش | SS 316 | SS 304 |
| 4 | پیچ و مهره | SS 304 | SS 304 |
| 5 | مهره | SS 304 | SS 304 |
| 6 | بهار | SS 304 | SS 304 |
| 7 | توپ | SS 316 | SS 304 |
| 8 | حلقه اصطکاک | PTFE | PTFE |
| 9 | ساقه | SS 316 | SS 304 |
| 10 | بسته بندی ساقه | PTFE | PTFE |
| 11 | قفل کردن | SS 304 | SS 304 |
| 12 | غده | SS 316 | SS 304 |
| 13 | دسته | اس اس | اس اس |
| 14 | مهره | SS 304 | SS 304 |
| 15 | دسته | پی وی سی | پی وی سی |
* N: نخ مطابق ANSl B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

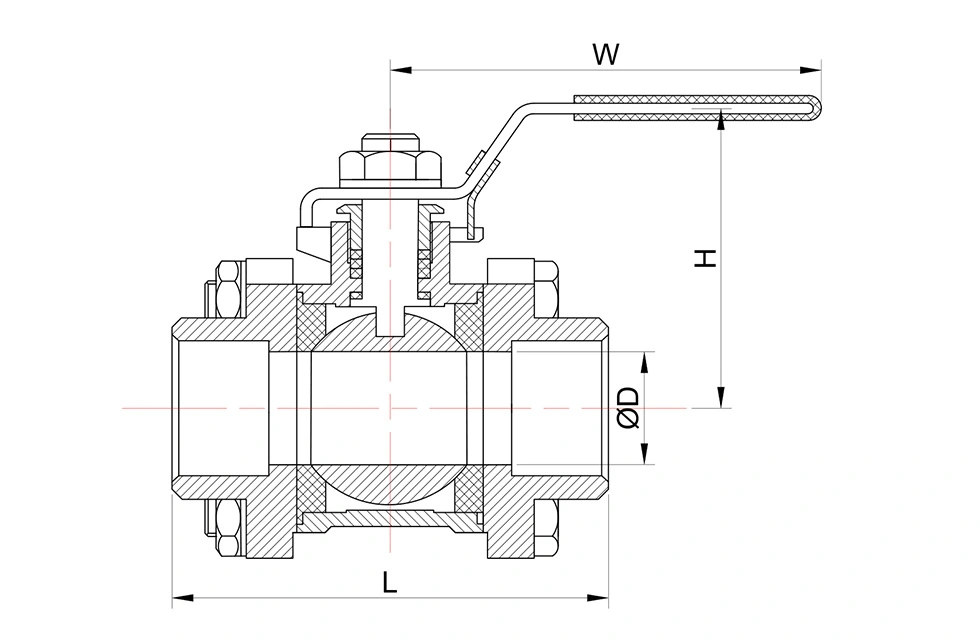

| اندازه | D (mm) | W (mm) | H (mm) | L(mm) | وزن (کیلوگرم) |
| 1/4 اینچ | 8 | 98 | 55 | 62 | 0.4 |
| 3/8 اینچ | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 11/4 اینچ | 32 | 128 | 75 | 95 | 1.28 |
| 11/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 21/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
KvVALUES
Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 11/4 اینچ | 11/2" | 2" | 21/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
توابع و ویژگی های کلیدی دریچه
1. اتصال سوکت-جوش
انتهای جوش سوکت به ابعاد اتصال مشخص شده برای نصب جوشی با لوله های سازگار ماشینکاری می شود. این اتصال معمولاً در خطوط صنعتی با سوراخ کوچک استفاده می شود که در آن اتصال دائمی لوله به شیر مورد نیاز است. جوشکاری باید از مشخصات و روش لوله کشی قابل اجرا پیروی کند.
2. بدنه سه تکه
بدنه پیچ سه تکه امکان دسترسی به اجزای داخلی شیر را پس از جداسازی و کاهش فشار خط لوله فراهم می کند. مهر و موم و سایر قطعات قابل تعمیر را می توان بدون تعویض مجموعه کامل شیر بازرسی یا تعویض کرد.
3. آب بندی توپ و صندلی
توپ در مقابل صندلی می چرخد تا گذرگاه جریان را باز یا بسته کند. هنگامی که نشیمنگاه و مواد آب بندی انتخاب شده برای شرایط سرویس مناسب باشند، شیر در هر دو جهت جریان را قطع می کند. عبور جریان همچنین اجازه می دهد تا سیال در هنگام باز بودن کامل از شیر با انسداد محدود عبور کند.
4. ساخت و ساز فولاد ضد زنگ
ساختار فولاد ضد زنگ برای کاربردهایی که شامل آب، نفت، گاز و رسانه های شیمیایی سازگار هستند در دسترس است. انتخاب ماده باید ترکیب سیال، غلظت، دمای عملیاتی، فشار و شرایط خوردگی را در نظر بگیرد.
درباره شانگتای
شانگتای در ونژو، ژجیانگ، چین مستقر است و شیرآلات صنعتی را برای بازارهای داخلی و صادراتی تولید می کند. فعالیت های تولیدی آن شامل ماشینکاری، مونتاژ شیر، تست فشار، بازرسی و علامت گذاری محصول می شود.
سیستم مدیریت کیفیت دارای گواهینامه ISO 9001 است و اسناد CE برای محصولات قابل اجرا در دسترس است. بازرسی می تواند شامل بررسی مواد دریافتی، بازرسی در حین فرآیند، بازرسی تمام شده دریچه و بررسی های قبل از ارسال مطابق با الزامات سفارش باشد.
برای شیرهای توپی جوش سوکت، پیکربندی های مختلف اتصال با توجه به ابعاد مورد نیاز و استانداردهای قابل اجرا قابل ارائه است. پیکربندی های جوش سوکت نوع A و نوع B برای نیازهای خاص در دسترس هستند و ابعاد اتصال قبل از تولید تأیید شده است.
سوالات متداول
1. تفاوت بین اتصالات جوش سوکت و رزوه ای چیست؟
اتصالات جوش سوکت از یک اتصال جوشی بین شیر و لوله استفاده می کنند، در حالی که اتصالات رزوه ای به رزوه های لوله مطابقت دارند. انتهای جوش سوکت معمولاً برای لوله کشی با سوراخ کوچک که در آن اتصال جوش دائمی مورد نیاز است مشخص می شود. اتصال مناسب به استاندارد لوله کشی، فشار، دما و الزامات نصب بستگی دارد.
2. آیا پیکربندی های مختلف جوش سوکت در دسترس هستند؟
بله. پیکربندی های مختلف جوش سوکت با توجه به ابعاد مورد نیاز و استانداردهای لوله کشی قابل اجرا قابل ارائه است. نوع اتصال و ابعاد مورد نیاز باید قبل از تولید تأیید شود، به ویژه برای شیرهای جایگزین و پروژه های صادراتی.
3. آیا می توان شیر را برای تعمیر و نگهداری داخلی باز کرد؟
بله. بدنه سه تکه را می توان پس از جداسازی و کاهش فشار خط لوله جدا کرد و به سیل های داخلی و سایر اجزای قابل تعمیر اجازه بازرسی یا تعویض می دهد. هنگامی که خط لوله تحت فشار است، شیر نباید جدا شود.
4. چه مدارکی با شیر موجود است؟
اسناد ISO 9001 و CE را می توان برای پیکربندی های قابل اجرا ارائه کرد. اسناد مواد، سوابق بازرسی، گزارش های آزمایش و نقشه های محصول را نیز می توان با توجه به سفارش و الزامات پروژه ارائه کرد.
5. چه کاربردهایی برای شیر توپی فولادی ضد زنگ 3PC با سوکت جوش داده شده مناسب است؟
این شیر می تواند برای سیالات سازگار در نفت و گاز، پتروشیمی، فرآوری شیمیایی، تصفیه آب، تولید برق و لوله کشی عمومی صنعتی استفاده شود. مواد، صندلی و اجزای آب بندی باید با توجه به محیط، فشار و دمای واقعی انتخاب شوند.
6. چه اطلاعاتی برای انتخاب شیر لازم است؟
اطلاعات کلیدی شامل اندازه شیر، درجه فشار، ابعاد جوش سوکت، محیط کاری، فشار عملیاتی، دما، بدنه و مواد آب بندی، کمیت و استانداردهای قابل اجرا می باشد. برای پروژه های جایگزینی، نقشه های شیر موجود یا اطلاعات ابعادی نیز می تواند برای تایید ارائه شود.
