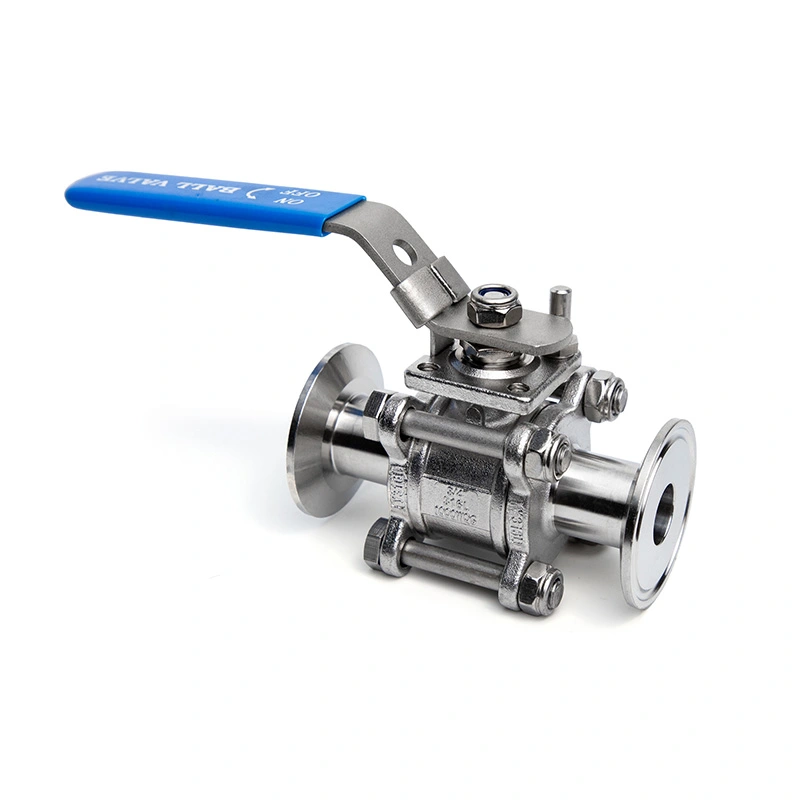

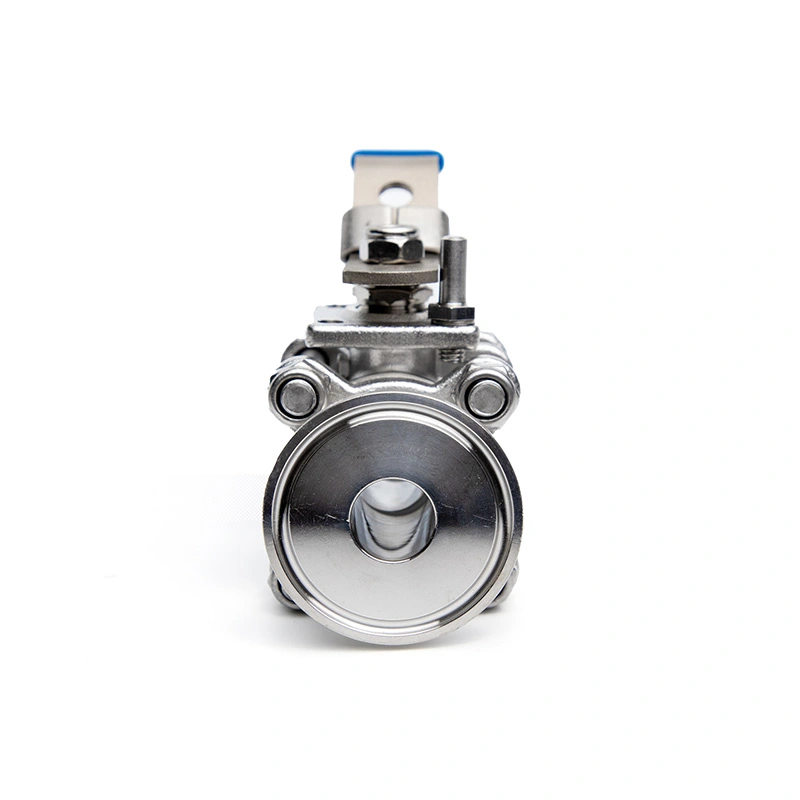

شیر توپی بهداشتی سه گیره کاملاً کپسوله شده 3PC
شیر توپی بهداشتی سه گیره کاملاً محصور شده Shangtai 3PC از فولاد ضد زنگ 304/316 برای کنترل مایعات صنعتی بهداشتی ساخته شده است. دارای مهر و موم های کاملاً محصور شده و مسیر جریان بدون منطقه مرده، از تمیز کردن CIP/SIP پشتیبانی می کند. ما به عنوان یک کارخانه منبع دارای گواهی ISO9001 و CE، شیرهای بهداشتی قابل اعتماد را با کنترل کیفیت دقیق تحویل می دهیم.
شیر توپی بهداشتی سه گیره کاملا محصور شده 3PC یک بدنه فولادی ضد زنگ سه تکه را با اتصالات Tri-Clamp و اجزای آب بندی کاملا محصور شده ترکیب می کند. ساختار مهر و موم محصور به محدود کردن مناطق در معرض که ممکن است بقایای محصول انباشته شود کمک می کند و برای سیستم های لوله کشی بهداشتی با استفاده از روش های تمیز کردن CIP یا SIP مناسب است.
این شیر که در فولاد ضد زنگ 304 یا 316 موجود است، می تواند با سطوح داخلی صیقلی مطابق با الزامات کاربردی پیکربندی شود. بدنه سه تکه آن امکان دسترسی به اجزای داخلی را برای بازرسی و تعویض آب بندی پس از جداسازی و کاهش فشار خط لوله فراهم می کند. این در مواد غذایی، نوشیدنی، داروسازی و سایر سیستم های پردازش مایعات بهداشتی استفاده می شود.
ابعاد اصلی
| اندازه | 1/4 "- 6" |
| کلاس فشار | CL150 |
| انتهای جوش بهداشتی | ISO2852 / DIN32676 |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

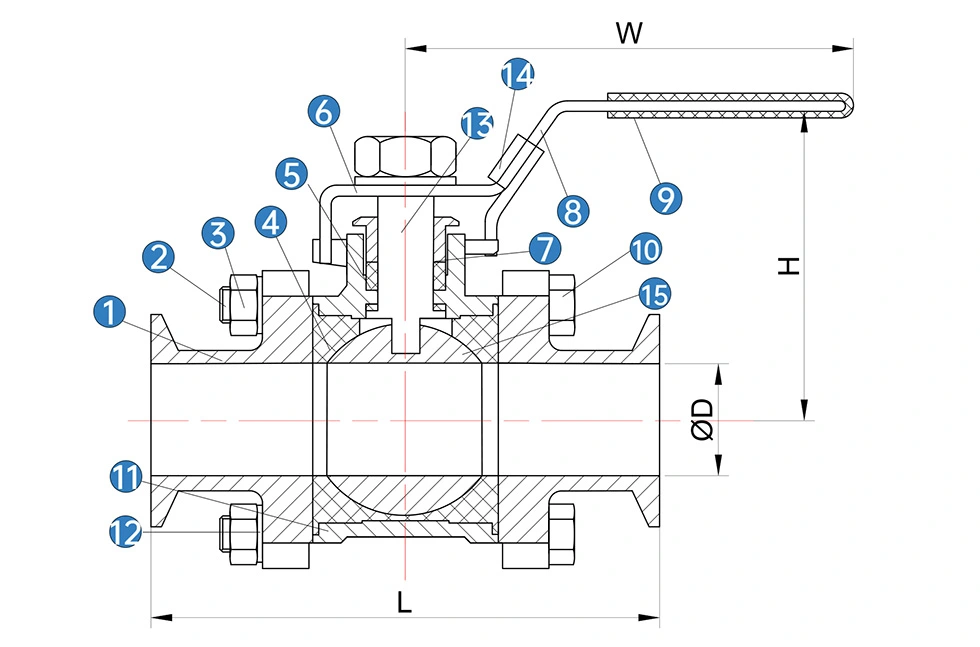

| خیر | نام | مواد (*N/B) | |
| 1 | سرپوش | SS 316 | SS 304 |
| 2 | پیچ و مهره | SS 304 | SS 304 |
| 3 | مهره | SS 304 | SS 304 |
| 4 | صندلی توپ | PTFE | PTFE |
| 5 | بسته بندی ساقه | PTFE | PTFE |
| 6 | واشر فنری | SS 304 | SS 304 |
| 7 | غده | SS 316 | SS 304 |
| 8 | دسته | اس اس | اس اس |
| 9 | دسته آستین | پی وی سی | پی وی سی |
| 10 | پیچ و مهره | SS 304 | SS 304 |
| 11 | بدن | SS 316 | SS 304 |
| 12 | واشر فنری | SS 304 | SS 304 |
| 13 | ساقه | SS316 | SS 304 |
| 14 | دسته دستگیره | SS304 | SS 304 |
| 15 | توپ | SS316 | SS 304 |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد
دامنه کاربرد شیر توپی بهداشتی
مناسب برای سیستم های انتقال مایعات بهداشتی در بخش های صنعتی:
خطوط لوله فرآیند بیودارویی و بیوتکنولوژی
خطوط ریز تحویل مواد شیمیایی
سیستم های تولید لوازم آرایشی و شیمیایی روزانه
آب تصفیه شده و تاسیسات تصفیه آب بهداشتی
سایر سناریوهای صنعتی که نیاز به کنترل سیال درجه بهداشتی دارند
نحوه استفاده
نصب و راه اندازی:انتهای سه گیره شیر را با فلنج های خط لوله خود تراز کنید. آب بندی بهداشتی را وارد کنید بین آنها واشر قرار دهید و اتصال را با استفاده از یک گیره سنگین قفل کنید. هیچ جوشکاری لازم نیست.
تعمیر و نگهداری:برای تمیز کردن داخلی، به سادگی پیچ های بدنه را بردارید - با ترک اتصالات گیره دست نخورده - و بدنه مرکزی را برای دسترسی فوری به بیرون بچرخانید.
