شیر توپی 3PC

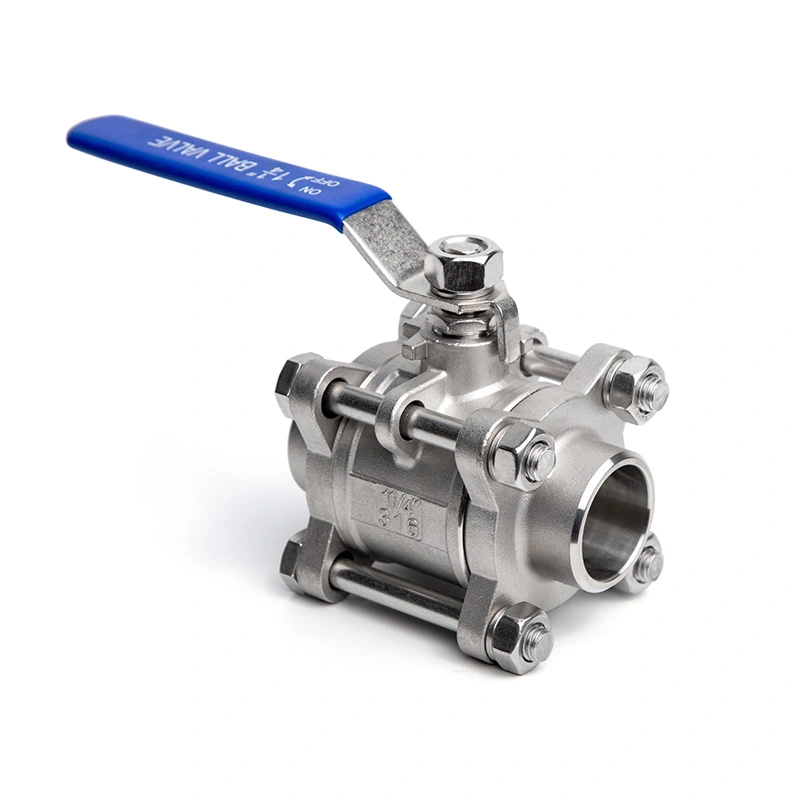

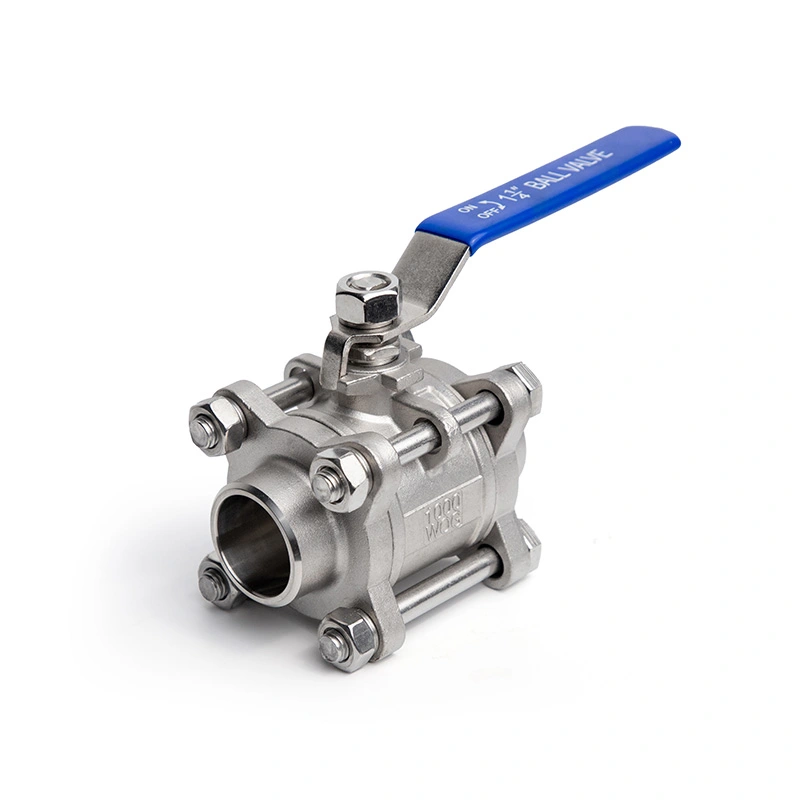

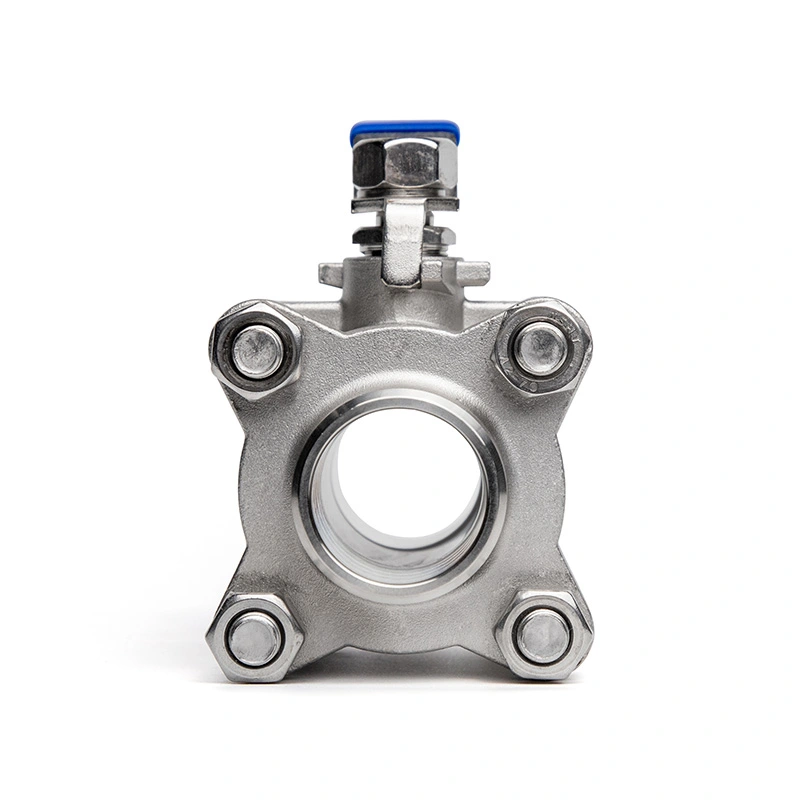

شیر توپی فولادی ضد زنگ 3PC با لب به لب جوش
شیر توپی فولادی ضد زنگ با انتهای 3PC Shangtai دارای ساختار محکم 3 تکه و انتهای جوش لب به لب ضد نشتی برای لوله کشی صنعتی با فشار بالا است. ساخته شده از فولاد ضد زنگ ممتاز با مقاومت در برابر خوردگی عالی، امکان نگهداری راحت در خط را فراهم می کند. ما به‌عنوان یک کارخانه مستقیم با بسته‌بندی سخت‌گیرانه QC و درجه صادرات، راه‌حل‌های قابل اعتماد کنترل سیال را برای کاربردهای متنوع ارائه می‌کنیم.
شیر توپی فولادی ضد زنگ 3PC دارای بدنه فولادی ضد زنگ سه تکه با انتهای جوش لب به لب برای اتصالات خط لوله دائمی است. ساختار سه تکه امکان دسترسی به اجزای داخلی را برای بازرسی و تعویض آب بندی پس از جداسازی و کاهش فشار خط لوله فراهم می کند. مواد آب بندی را می توان با توجه به محیط کار، فشار و دما انتخاب کرد. در سیستم های لوله کشی پتروشیمی، نفت و گاز، تصفیه آب و انرژی حرارتی استفاده می شود.
ابعاد اصلی
| اندازه | 1/4" - 6" |
| کلاس فشار | CL150 |
| لب به لب به پایان می رسد | ASME B16.25 |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

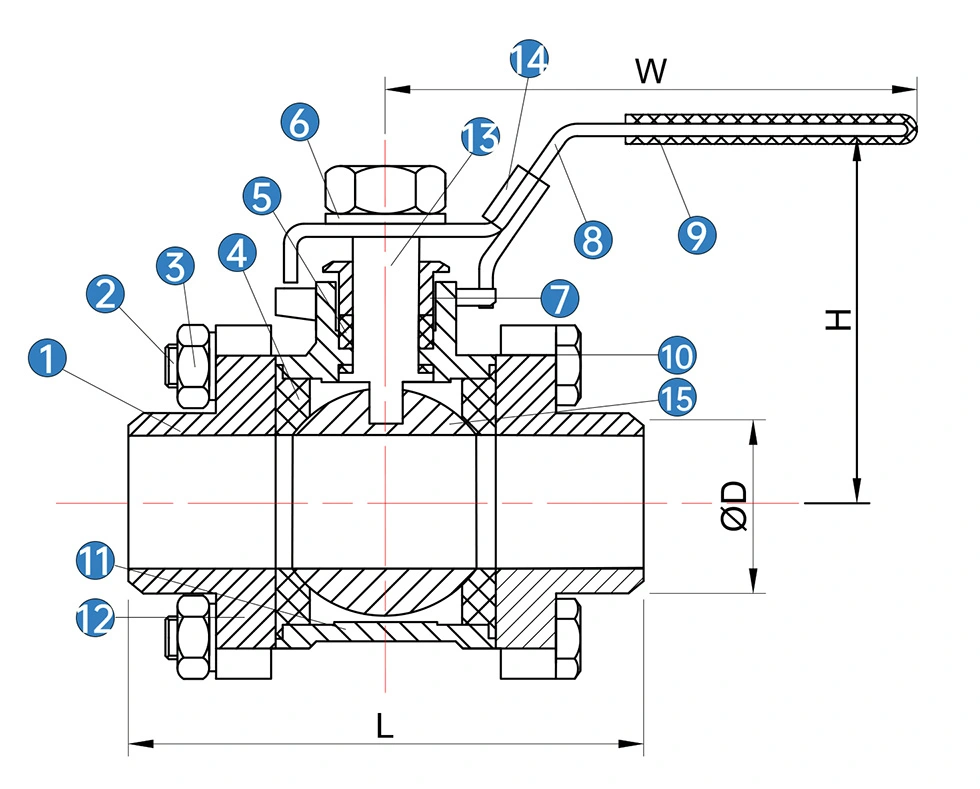

| خیر | نام | مواد (*N/B) | مواد (*N/B) |
| 1 | سرپوش | SS 316 | SS 304 |
| 2 | پیچ و مهره | SS 304 | SS 304 |
| 3 | مهره | SS 304 | SS 304 |
| 4 | صندلی توپ | PTFE | PTFE |
| 5 | بسته بندی ساقه | PTFE | PTFE |
| 6 | واشر فنری | SS 304 | SS 304 |
| 7 | غده | SS 316 | SS 304 |
| 8 | دسته | اس اس | اس اس |
| 9 | دسته آستین | پی وی سی | پی وی سی |
| 10 | پیچ و مهره | SS 304 | SS 304 |
| 11 | بدن | SS 316 | SS 304 |
| 12 | واشر فنری | SS 304 | SS 304 |
| 13 | ساقه | SS316 | SS 304 |
| 14 | دسته دستگیره | SS304 | SS 304 |
| 15 | توپ | SS316 | SS 304 |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد
| SIZE | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
بازرسی کیفیت
1. تأیید مواد اولیه
ترکیب شیمیایی و آزمایش خواص مکانیکی بر روی مواد خام فولاد ضد زنگ برای اطمینان انجام می شود مقاومت در برابر خوردگی و ظرفیت تحمل فشار مطابق با استانداردها.
2. بازرسی ابعادی انتهای جوش
بازرسی دقیق ضخامت دیوار انتهایی جوش، ابعاد مخروطی، هم محوری و تلرانس های کلی برای تضمین تطبیق دقیق و قابل اعتماد جوشکاری با خطوط لوله در محل.
3. تست هیدرواستاتیک و آب بندی
هر شیر تحت آزمایش هیدرواستاتیک پوسته و تست آب بندی صندلی تحت فشار نامی برای تأیید مقاومت فشار قرار می گیرد. و عملکرد نشتی صفر، از بین بردن خطرات پنهان احتمالی.
4. بازرسی نهایی محصول نهایی
بازرسی کامل ظاهر، تمیزی و یکپارچگی مونتاژ قبل از بسته بندی برای اطمینان از تحویل بدون نقص هر دریچه
بسته بندی
تمام شیرهای توپی فولادی ضد زنگ 3PC با لب به لب جوش داده شده از بسته بندی استاندارد صادراتی دولایه برای ایمن بین المللی در مسافت های طولانی استفاده می کنند. حمل و نقل هر دریچه به صورت جداگانه در یک کارتن راه راه ضخیم با لایه ضد ضربه بسته بندی می شود تا از آن جلوگیری شود. خراش و آسیب برخورد. بسته حمل و نقل خارجی از جعبه های تخته سه لا محکم با فشرده سازی عالی استفاده می کند. مقاومت در برابر افت و رطوبت، سازگاری کامل با حمل و نقل دریایی و زمینی برای تحویل دست نخورده جهانی.
