ساقه بلند شیر توپی فولادی ضد زنگ 3PC با لب به لب جوش

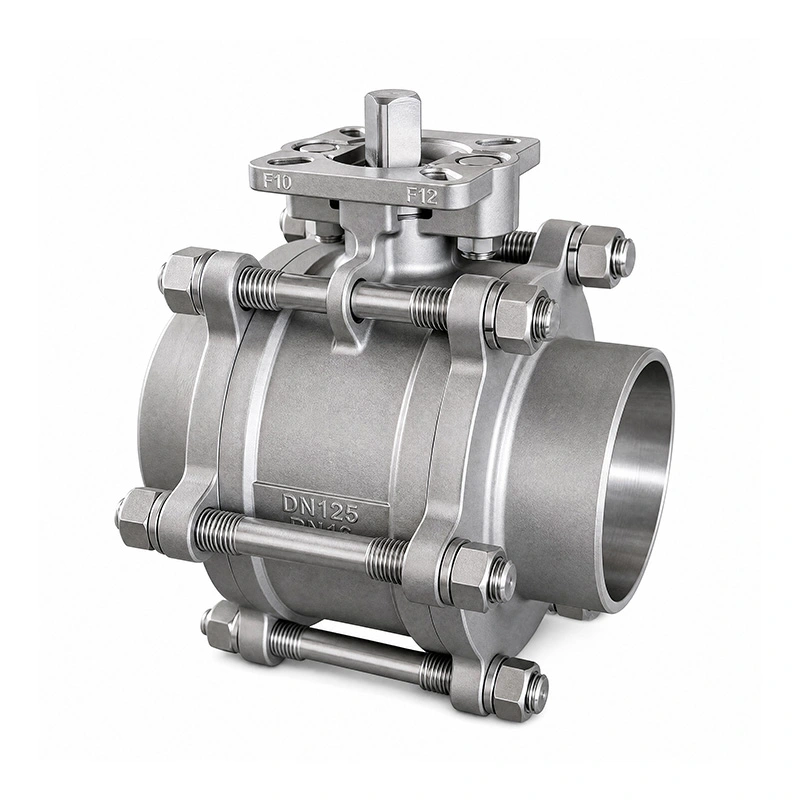

ساقه بلند شده شیر توپی فولادی ضد زنگ 3PC دارای انتهای جوش لب به لب برای اتصال دائمی خط لوله و یک ساقه بلند برای کاربردهایی که نقطه عملیاتی شیر باید دور از لوله قرار گیرد. بدنه سه تکه امکان دسترسی به اجزای داخلی را برای تعمیر و نگهداری فراهم می کند، در حالی که پد نصب ISO 5211 از نصب مستقیم محرک های پنوماتیک یا الکتریکی پشتیبانی می کند.

ابعاد اصلی

ویژگی های محصول

1. اتصال خط لوله با جوش لب به لب

این شیر از انتهای جوشکاری شده استفاده می کند که مطابق ASME B16.25 ساخته شده است. جوش دادن شیر مستقیماً به خط لوله اتصال ثابتی را بدون اتصالات رزوه ای یا فلنجی ایجاد می کند و این پیکربندی را برای تاسیسات لوله کشی صنعتی دائمی مناسب می کند.

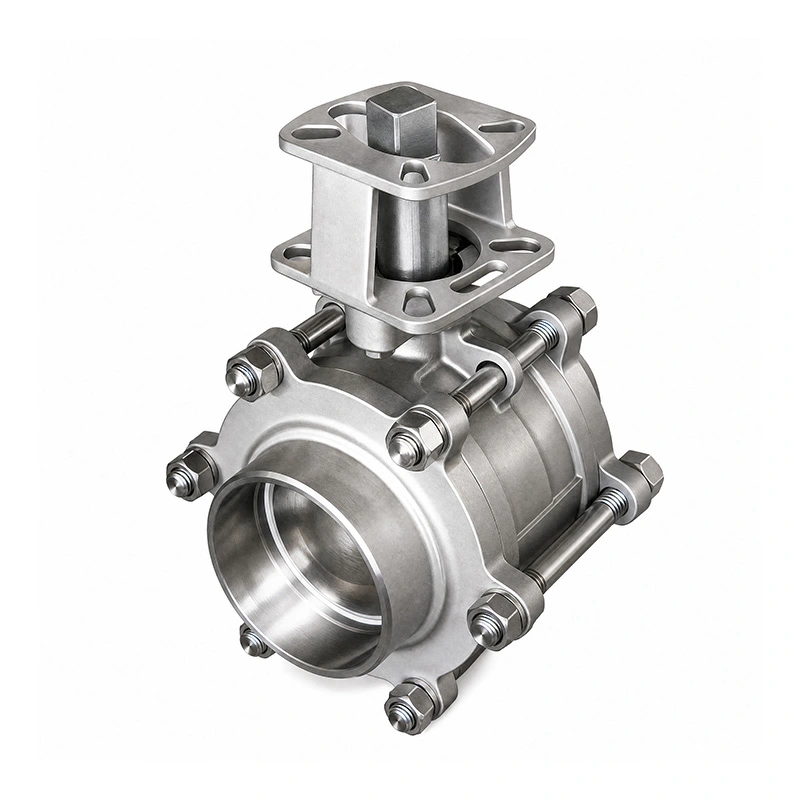

2. پیکربندی ساقه توسعه یافته

ساقه گسترش یافته فاصله عملیاتی اضافی بین دسته یا محرک و خط لوله ایجاد می کند. در جایی مفید است که عایق بندی، چیدمان لوله یا شرایط نصب، دسترسی به یک پایه شیر استاندارد را محدود می کند.

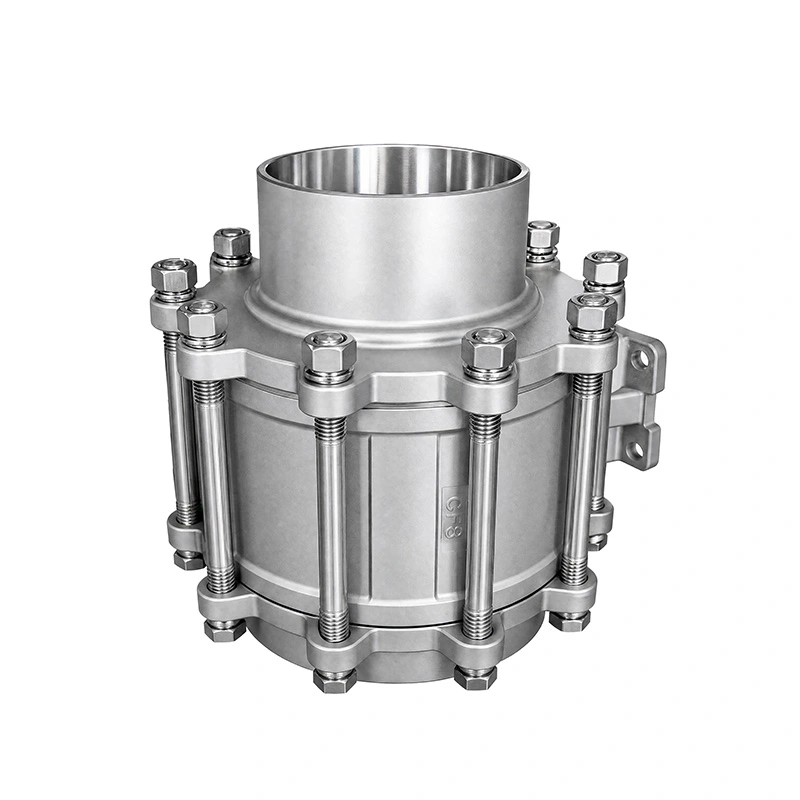

3. بدنه سه تکه برای نگهداری

ساختار سه تکه دسترسی به اجزای شیر داخلی را در صورت نیاز به بازرسی یا تعویض فراهم می کند. نشیمنگاه و اجزای آب بندی را می توان بدون تعویض مجموعه کامل سوپاپ سرویس کرد.

4. ساخت شیر ​​فولادی ضد زنگ

ساقه بلند شده شیر توپی فولادی ضد زنگ 3PC از ASTM A351 CF8M (316) برای بدنه و ASTM A182 F316 برای توپ و ساقه استفاده می کند. صندلی RPTFE برای محدوده دمایی ذکر شده از -25 تا 150 درجه سانتیگراد مشخص شده است.

نصب محرک

این شیر مجهز به پد نصب ISO 5211 برای نصب مستقیم محرک است. محرک های پنوماتیکی یا الکتریکی را می توان با توجه به اندازه سوپاپ، گشتاور عملیاتی و الزامات کنترل انتخاب کرد. رابط نصب محرک باید قبل از سفارش بررسی شود تا از سازگاری اطمینان حاصل شود.

استانداردها و بازرسی

طراحی و ساخت از ASME B16.34 پیروی می کند، با انتهای جوش داده شده لب به لب بر اساس ASME B16.25. تست و بازرسی شیر طبق API 598 انجام می‌شود. درجه‌بندی فشار-دما نیز به ASME B16.34 ارجاع می‌شود.

بازرسی تولید شامل تأیید مواد، آزمایش فشار، بازرسی آب بندی و بررسی تمام شده شیر می شود. گزارش های آزمایش مواد و مستندات محصول قابل اجرا را می توان با توجه به پیکربندی شیر و الزامات سفارش ارائه کرد.

برنامه های کاربردی

ساقه بلند شیر توپی فولادی ضد زنگ 3PC برای سیستم های لوله کشی صنعتی که نیاز به اتصال جوش دائمی و عملکرد شیر در دسترس دارند در نظر گرفته شده است. کاربردهای معمولی شامل پردازش شیمیایی، سیستم های پتروشیمی، تجهیزات دارویی، فرآوری مواد غذایی و آشامیدنی، تولید برق و تصفیه آب است.

قبل از انتخاب، محیط خط لوله، فشار، دما، اندازه لوله، مشخصات جوش و فضای نصب موجود را تأیید کنید. مواد سوپاپ و پیکربندی صندلی نیز باید از نظر سازگاری با محیط سرویس بررسی شوند.

سوالات متداول

1. کاربردهای اصلی ساقه دریچه گلوله ای فولادی ضد زنگ با ته جوش 3PC چیست؟

در سیستم های لوله کشی صنعتی که نیاز به اتصال جوشی و دسترسی طولانی دریچه است استفاده می شود. کاربردها شامل سیستم های شیمیایی، پتروشیمی، دارویی، مواد غذایی و آشامیدنی، برق و تصفیه آب می باشد.

2. چه استانداردی برای انتهای جوش داده شده با لب به لب اعمال می شود؟

انتهای جوش داده شده لب به لب مطابق با ASME B16.25 مشخص شده است. قبل از نصب، مشخصات جوشکاری باید با طراحی خط لوله بررسی شود.

3. آیا می توان یک محرک را مستقیماً نصب کرد؟

بله. این شیر دارای پد نصب ISO 5211 برای نصب محرک پنوماتیک یا الکتریکی است. انتخاب محرک باید بر اساس اندازه سوپاپ، گشتاور عملیاتی و الزامات کنترل باشد.

4. چه موادی در پیکربندی استاندارد استفاده می شود؟

بدنه ASTM A351 CF8M (316) است، در حالی که توپ و ساقه آن ASTM A182 F316 است. صندلی استاندارد RPTFE (PTFE+15%fv) است. مواد دیگر در صورت درخواست در دسترس هستند.

5. حداکثر فشار و محدوده دما چقدر است؟

حداکثر فشار ذکر شده 285PSI، با محدوده دمایی -25 تا 150 درجه است. محدودیت های عملیاتی واقعی باید بر اساس اندازه سوپاپ، متوسط ​​و درجه بندی فشار-دمای قابل اجرا تأیید شود.

6. آیا می توان شیر را سفارشی کرد؟

بله. سایر مواد و پیکربندی اجزا را می توان با توجه به محیط، فشار، دما و شرایط نصب مورد نیاز عرضه کرد.
