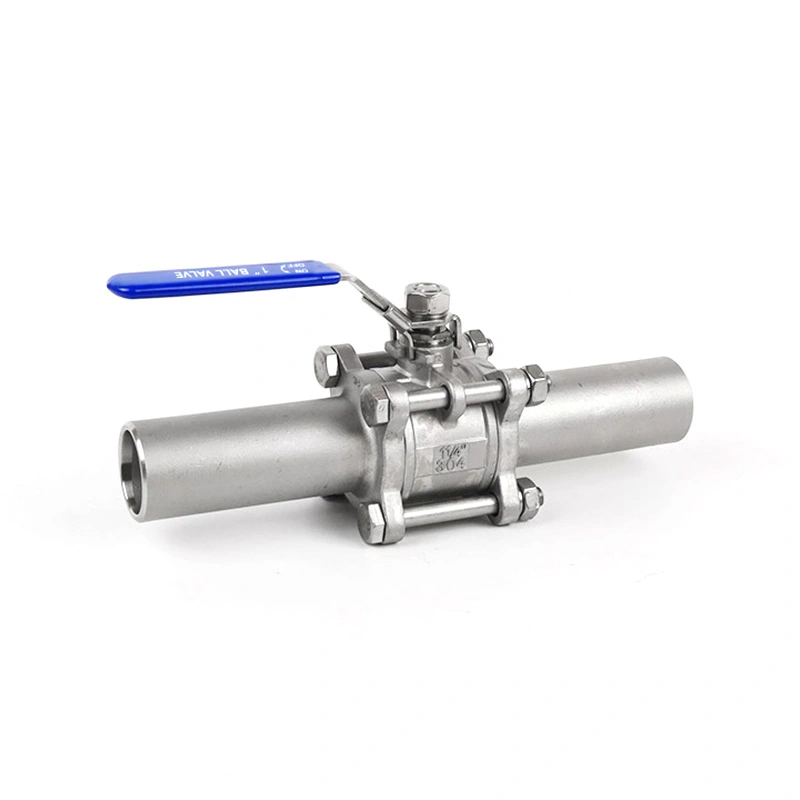

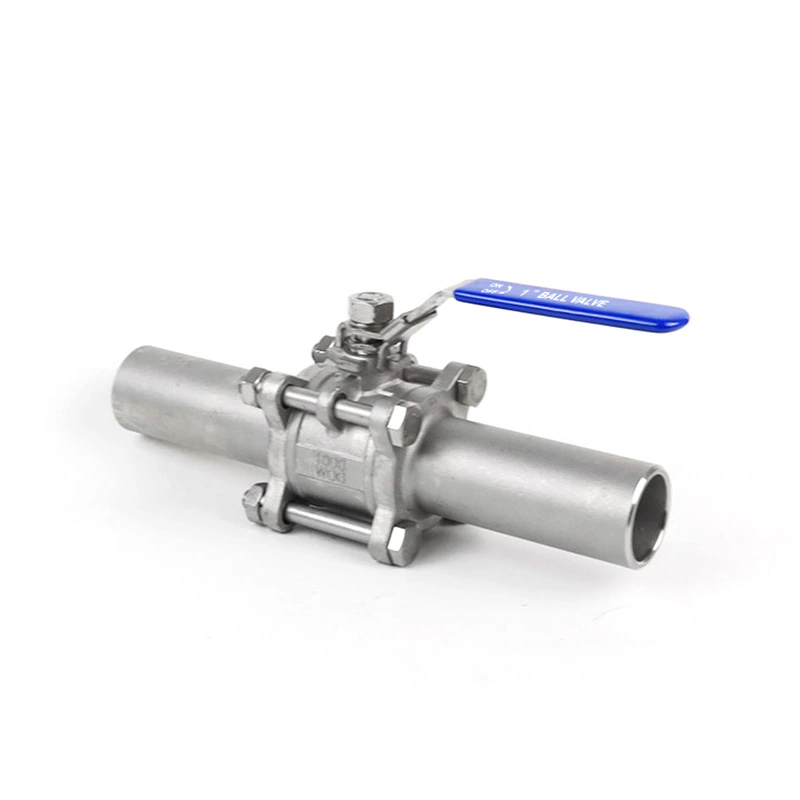

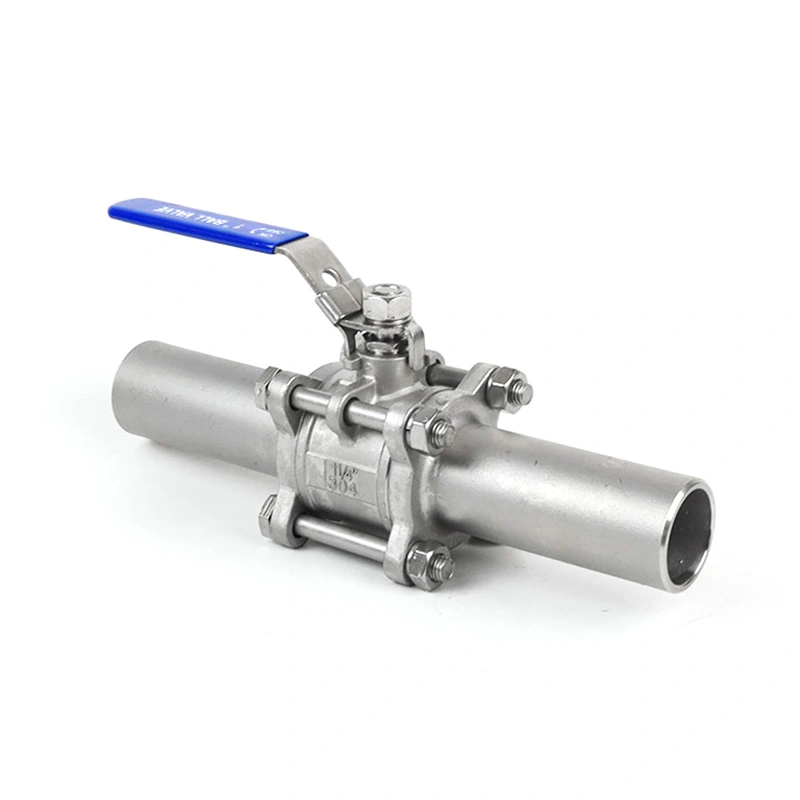

3PC توپی جوش داده شده

Shangtai 3PC Ball Valve Weld Extended یک شیر توپی فولادی ضد زنگ است که برای سیستم های خط لوله جوش داده شده طراحی شده است. ساختار سه تکه آن با انتهای جوش توسعه یافته ترکیب می شود تا طرح های لوله کشی مانند خطوط عایق و مدفون را در خود جای دهد. این شیر برای کنترل روشن/خاموش سیالات سازگار در لوله کشی صنعتی که در آن اتصال جوشی مشخص شده است در نظر گرفته شده است.

ارسال استعلام

توضیحات محصول

3PC Ball Valve Weld Extended از انتهای جوش لب به لب توسعه یافته برای ایجاد طول جوش اضافی بین شیر استفاده می کند. بدنه و خط لوله انتهای توسعه یافته برای خطوط لوله عایق بندی شده، تاسیسات مدفون و چیدمان لوله ها مفید است جایی که فاصله جوش اضافی مورد نیاز است. بدنه سه تکه همچنین دسترسی به اجزای داخلی را برای بازرسی و تعویض پس از جداسازی خط لوله.

ابعاد اصلی

اندازه	1/4 "- 6"
کلاس فشار	CL150
لب به لب به پایان می رسد	ASME B16.25
حداکثر فشار	285PSI
استانداردهای طراحی و ساخت	ASME B16.34
تست و بازرسی	API598
رتبه بندی فشار و دما	ASME B16.34
محدوده دما	-25℃~150℃
مواد بدنه	ASTM A351 CF8M (316)
مواد توپ	ASTM A182 F316
مواد ساقه	ASTM A182 F316
جنس صندلی	RPTFE (PTFE+15%fv)
گزینه ها	مواد دیگر در صورت درخواست در دسترس هستند.

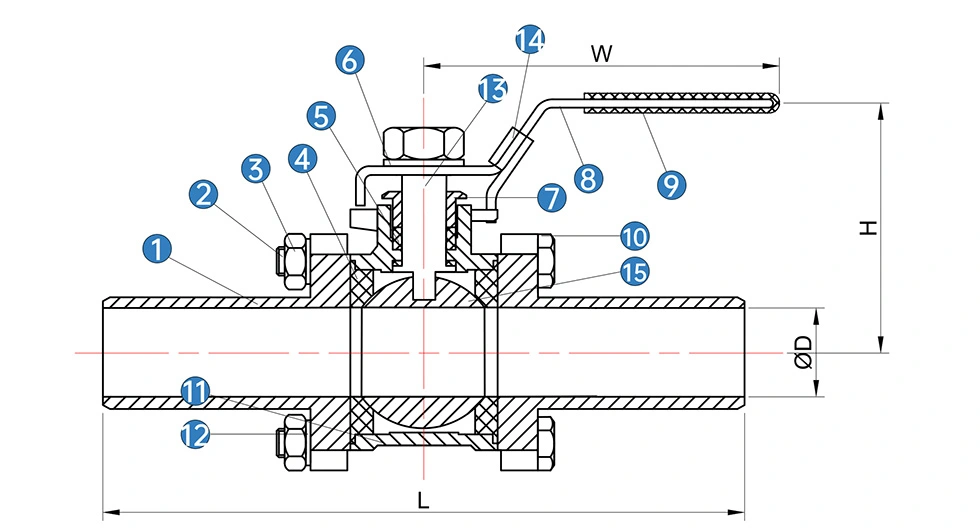

3PC Ball Valve Weld Extended

خیر	نام	*مواد (N/B)**
1	سرپوش	SS 316	SS 304
2	پیچ و مهره	SS 304	SS 304
3	مهره	SS 304	SS 304
4	صندلی توپ	PTFE	PTFE
5	بسته بندی ساقه	PTFE	PTFE
6	واشر فنری	SS 304	SS 304
7	غده	SS 316	SS 304
8	دسته	اس اس	اس اس
9	دسته آستین	پی وی سی	پی وی سی
10	پیچ و مهره	SS 304	SS 304
11	بدن	SS 316	SS 304
12	واشر فنری	SS 304	SS 304
13	ساقه	SS316	SS 304
14	دسته دستگیره	SS304	SS 304
15	توپ	SS316	SS 304

* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

SIZE	D	L	H	W
1/2"	15	150	70	120
3/4"	20	156	80	120
1"	25	186	86	140
1-1/4"	32	198	100	150
1-1/2"	38	232	118	180
2"	50	244	139	180
2-1/2"	65	290	157	240
3"	80	306	170	240
4"	100	325	185	280

ویژگی های محصول

1. انتهای لب به لب توسعه یافته

انتهای جوش گسترش یافته فضای اضافی برای جوشکاری خط لوله فراهم می کند و به دور نگه داشتن کار جوشکاری از قسمت اصلی کمک می کند بدنه سوپاپ این پیکربندی برای خطوط لوله عایق شده یا مدفون که دریچه نیاز به قرار گرفتن دارد مفید است خارج از عایق یا در یک مکان قابل دسترس.

2. ساخت سه تکه

بدنه اسپلیت اجازه می دهد تا شیر برای بازرسی و نگهداری باز شود. صندلی، مهر و موم و سایر داخلی در صورت نیاز به تعویض می توان به قطعات دسترسی داشت و نیاز به تعویض مجموعه کامل شیر را کاهش می دهد.

3. 316 مواد فولادی ضد زنگ

3PC Ball Valve Weld Extended از ASTM A351 CF8M (316) برای بدنه و ASTM A182 F316 برای توپ و ساقه استفاده می کند. صندلی استاندارد RPTFE (PTFE+15%fv) است. سایر ترکیبات مواد را می توان با توجه به نیاز عرضه کرد شرایط خدمات

4. اتصال لب به لب

انتهای جوش از الزامات ASME B16.25 پیروی می کند. یک اتصال جوشی لب به لب یک اتصال دائمی بین شیر ایجاد می کند و خط لوله، با روش جوشکاری و آماده سازی لوله که توسط مشخصات لوله کشی قابل اجرا تعیین می شود.

جوشکاری و نصب

قبل از جوشکاری، اندازه لوله، ابعاد انتهای جوش، وضعیت اریب و تراز را بررسی کنید. خط لوله باید باشد پشتیبانی مناسب برای جلوگیری از بار بیش از حد بر روی شیر در هنگام نصب. روش های جوشکاری نیز باید رعایت شود مشخصات پروژه قابل اجرا

انتهای کشیده فاصله اضافی بین ناحیه جوش و قسمت داخلی شیر فراهم می کند. جوشکاری مناسب و برای محافظت از صندلی، مهر و موم و سایر اجزای حساس به گرما، روش های کنترل حرارت همچنان باید دنبال شود.

مواد و شرایط عملیاتی

این شیر برای محدوده دمایی -25 تا 150 درجه سانتیگراد و حداکثر فشار 285 PSI در موارد ذکر شده مشخص شده است. شرایط محدودیت های عملیاتی واقعی باید با توجه به اندازه شیر، متوسط، دما و میزان تایید شود رتبه بندی فشار-دمای قابل اجرا

بدنه فولادی ضد زنگ، توپ F316 و ساقه F316 برای رسانه های صنعتی سازگار در نظر گرفته شده است. صندلی و آب بندی انتخاب مواد باید در برابر سیال، دما و فشار واقعی قبل از سفارش بررسی شود.

بازرسی کیفیت

بازرسی مواد

شناسایی مواد و سوابق بازرسی مرتبط با توجه به الزامات سفارش قابل ارائه است. مواد گزارش‌های آزمایشی برای پیکربندی‌های دریچه قابل اجرا در دسترس هستند.

بازرسی ابعادی

ابعاد سوپاپ و ویژگی های انتهای جوش در برابر نقشه ها و الزامات محصول مشخص شده بررسی می شود. بازرسی می تواند شامل طول انتهای جوش، ابعاد و شرایط مونتاژ کلی باشد.

تست های فشار و آب بندی

تست و بازرسی سوپاپ از الزامات API 598 پیروی می کند. تست های فشار و آب بندی برای بررسی انجام می شود عملکرد آب بندی بدنه شیر و صندلی قبل از حمل و نقل.

بازرسی شیر به پایان رسید

بازرسی نهایی ظاهر شیر، مونتاژ، حفاظت انتهای جوش و شرایط عملیاتی را پوشش می دهد. محصول مورد نیاز اسناد را می توان طبق سفارش تهیه کرد.

برنامه های کاربردی

3PC Ball Valve Weld Extended برای لوله کشی صنعتی که در آن اتصال جوش و جوش اضافی مناسب است. فاصله مورد نیاز است. کاربردهای معمول شامل پردازش پتروشیمی، سیستم های نفت و گاز، انرژی حرارتی، تصفیه آب و کنترل کلی سیالات صنعتی

پیکربندی پیشرفته به ویژه برای عایق کاری خط لوله، نصب زیرزمینی یا سایت مفید است طرح بندی فضای موجود در اطراف بدنه شیر را محدود می کند. مناسب بودن برنامه باید بر اساس تایید شود مشخصات متوسط، فشار، دما و خط لوله.

بسته بندی

دریچه ها برای حمل و نقل صادراتی با استفاده از کارتن های راه راه و جعبه های تخته سه لا بسته بندی می شوند. انتهای جوش هستند در حین بسته بندی محافظت می شود تا خطر آسیب به اریب و سطوح اتصال در حین جابجایی کاهش یابد حمل و نقل

سوالات متداول

1. هدف از انتهای جوش توسعه یافته در 3PC Ball Valve Weld Extended چیست؟

انتهای جوش گسترش یافته فاصله جوش اضافی بین بدنه شیر و خط لوله را فراهم می کند. برای آنها مفید هستند خطوط لوله عایق شده، تاسیسات مدفون و دیگر طرح‌بندی‌هایی که محل جوشکاری باید دورتر قرار گیرد. از بدنه سوپاپ

2. چه ماده ای برای شیر استفاده می شود؟

جنس بدنه استاندارد ASTM A351 CF8M (316) است که از ASTM A182 F316 برای توپ و ساقه استفاده می شود. صندلی است RPTFE (PTFE+15%fv). مواد دیگر در صورت درخواست در دسترس هستند.

3. چه استانداردی برای انتهای جوش لب به لب اعمال می شود؟

انتهای جوش لب به لب مطابق با ASME B16.25 مشخص شده است. فرآیند جوشکاری نهایی باید مطابق با موارد قابل اجرا باشد مشخصات خط لوله یا پروژه

4. آیا می توان شیر را پس از نصب نگهداری کرد؟

بله. بدنه سه تکه امکان دسترسی به قطعات داخلی را برای بازرسی و تعویض فراهم می کند. خط لوله باید قبل از تعمیر و نگهداری دریچه جدا شده و از فشار خارج شود.

5. حدود فشار و دما چقدر است؟

حداکثر فشار ذکر شده 285PSI و محدوده دما از -25 تا 150 درجه است. عملکرد مجاز واقعی شرایط به اندازه سوپاپ، متوسط و درجه فشار-دمای قابل اجرا بستگی دارد.

6. چه مدارکی را می توان ارائه کرد؟

گزارش های تست مواد و بازرسی قابل اجرا یا مستندات محصول را می توان با توجه به دریچه ارائه کرد تنظیمات و الزامات سفارش
