شیر توپی 2 عددی
شیر توپی 2 عددی نر به ماده

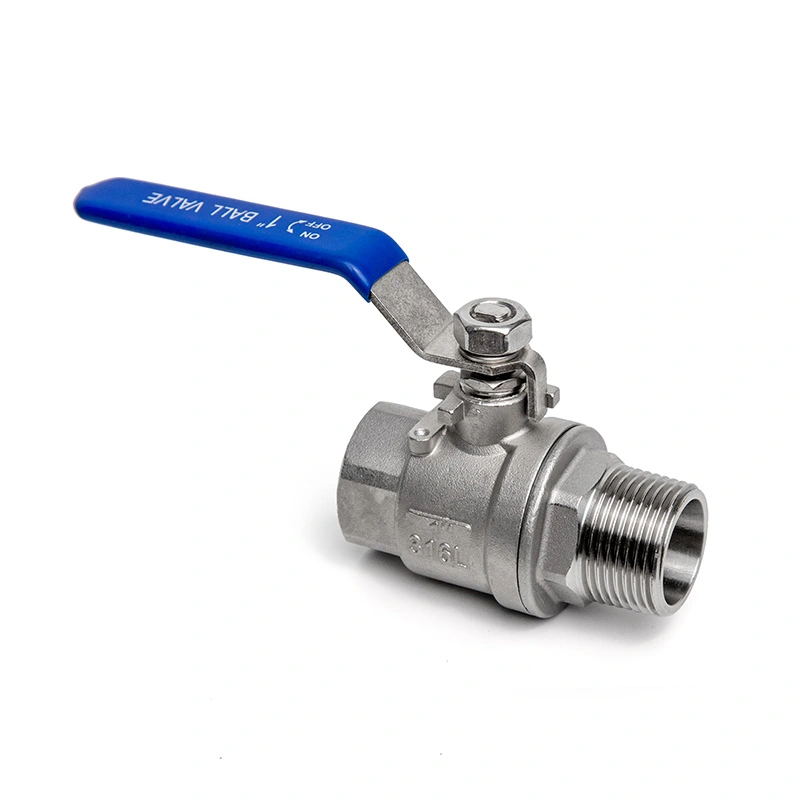

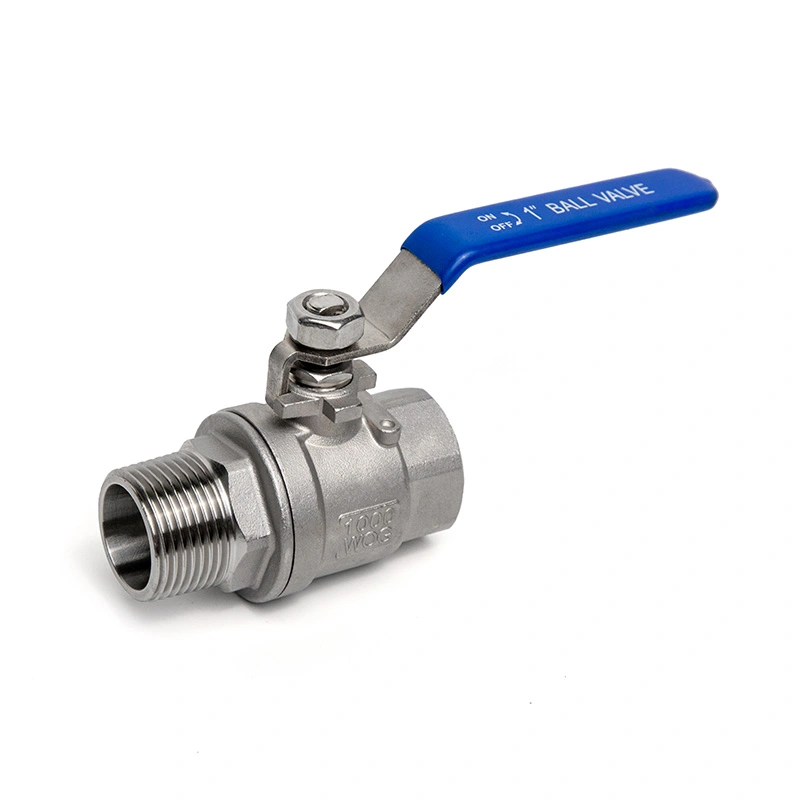

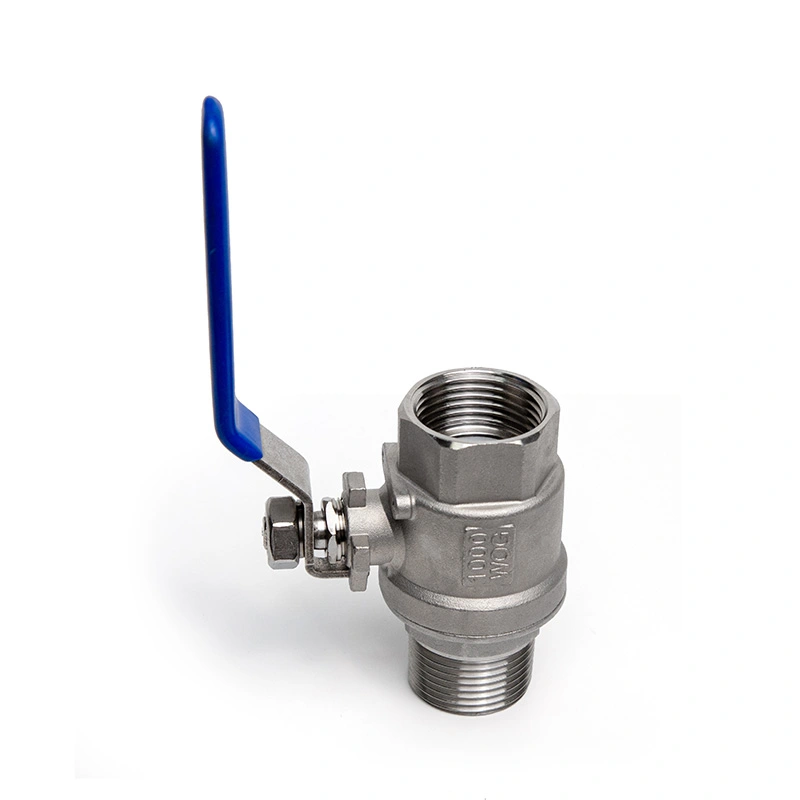

شیر توپی 2PC نر به ماده Shangtai کنترل جریان قابل اعتماد را ارائه می دهد. ما به عنوان یک کارخانه منبع، اجزای فشار/دما قابل تنظیم، گواهینامه‌های QC، ISO9001/CE و گزارش‌های مواد را برای برآوردن دقیق نیازهای صنعتی شما ارائه می‌کنیم.
شیر توپی رزوه ای نر به ماده 2PC Shangtai کنترل جریان روشن/خاموش کارآمد و قابل اعتماد را برای انواع مختلف فراهم می کند. سیستم های لوله کشی طراحی شده با نخ همه کاره نر به ماده، امکان نصب آسان را فراهم می کند و تضمین می کند اتصال ایمن و ضد نشتی این شیر که برای دوام ساخته شده است، بسیار سازگار با صنایع مختلف است، کاربردهای تجاری و جابجایی مایعات
ابعاد اصلی
| ابعاد اصلی | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

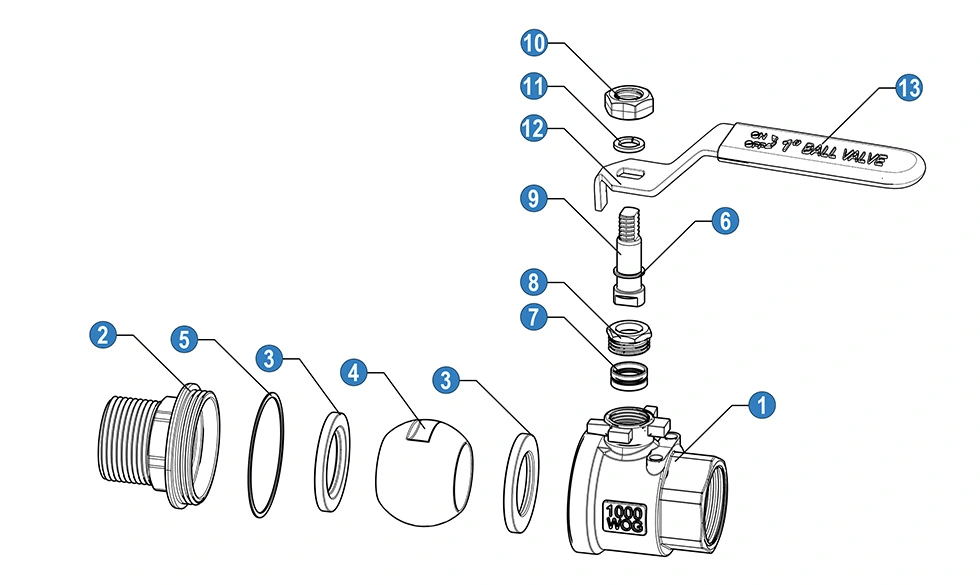

| خیر | نام | مواد (*N/B) | |
| 1 | بدن | SS 316 | SS 304 |
| 2 | سرپوش | SS 316 | SS 304 |
| 3 | صندلی توپ | PTFE | PTFE |
| 4 | توپ | SS 316 | SS 304 |
| 5 | واشر | PTFE | PTFE |
| 6 | حلقه اصطکاک | PTFE | PTFE |
| 7 | بسته بندی ساقه | PTFE | PTFE |
| 8 | غده | SS 316 | SS 304 |
| 9 | ساقه | SS 316 | SS 304 |
| 10 | مهره | SS 304 | SS 304 |
| 11 | واشر فنری | SS 304 | SS 304 |
| 12 | دسته | اس اس | اس اس |
| 13 | دسته آستین | پی وی سی | پی وی سی |
· N: نخ مطابق ANSl B 2.1 NPT به پایان می رسد
· B: رزوه مطابق BS21 BSP به پایان می رسد

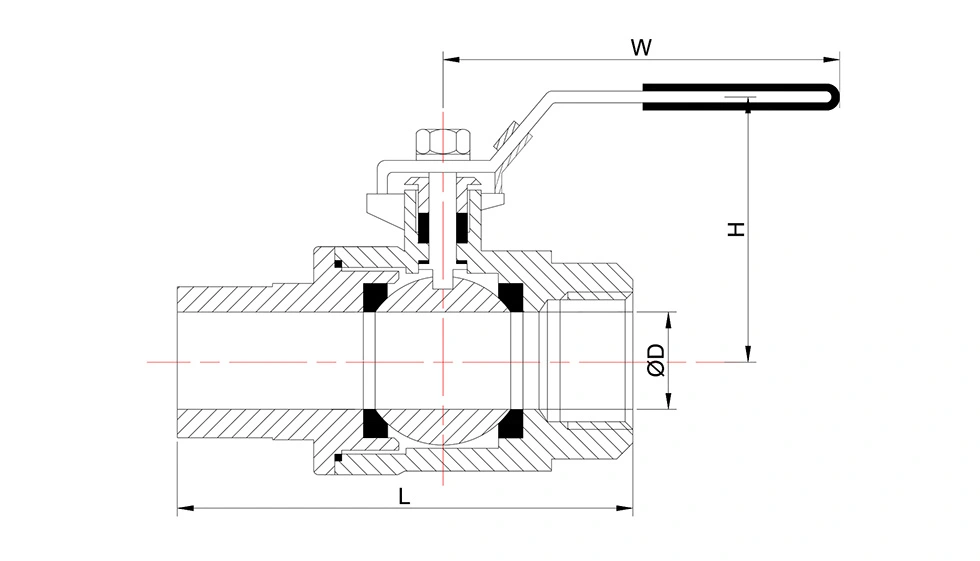

ابعاد عمومی:
| اندازه | ابعاد (میلی متر) | وزن (کیلوگرم) | |||
| D | W | H | L(+-2) | ||
| 1/4 اینچ | 8 | 95 | 41 | 65 | 0.22 |
| 3/8 اینچ | 10 | 92 | 45 | 63 | 0.2 |
| 1/2" | 15 | 105 | 47 | 65 | 0.24 |
| 3/4" | 20 | 105 | 52 | 74 | 0.34 |
| 1" | 25 | 114 | 60 | 84 | 0.5 |
| 11/4" | 32 | 142 | 65 | 100 | 0.76 |
| 11/2" | 38 | 163 | 77 | 110 | 1.12 |
| 2" | 49 | / | / | / | / |
| 21/2" | 63 | / | / | / | / |
| 3" | 76 | 207 | 124 | 183 | 5.94 |
| 4" | 100 | / | / | / | / |
چرا ما را انتخاب کنید
کارخانه منبع مستقیم
Shangtai به عنوان سازنده اصلی، واسطه ها را حذف می کند. ما قیمت رقابتی، ارتباط مستقیم و زمان تحویل قابل اعتماد برای مشتریان جهانی ما.
تنظیمات قابل تنظیم
ما درک می کنیم که شرایط کاری مختلف نیاز به راه حل های خاصی دارد. ما اجزای قابل انتخاب را به صورت سفارشی ارائه می دهیم به دما و فشار دقیق مورد نیاز شما، تضمین عملکرد بهینه برای پروژه شما.
کنترل کیفیت گواهی شده
کیفیت اولویت ماست محصولات ما که تحت سیستم های مدیریت کیفیت دقیق تولید می شوند، با افتخار ISO9001 و گواهینامه های CE برای تضمین عملکرد ایمن و پایدار.
گزارش های مواد تایید شده
شفافیت و قابلیت اطمینان در شانگتای استاندارد هستند. ما گزارش های تست مواد جامعی را برای دریچه های خود ارائه می دهیم، تضمین اصالت و دوام فلزات مورد استفاده در خط لوله شما.
برنامه های کاربردی معمولی
سیستم های آب:جداسازی دستی خطوط آب سازگار، اتصالات تجهیزات و لوله کشی تاسیسات.
خطوط هوا و گاز:کنترل روشن/خاموش در لوله کشی هوای فشرده و گاز سازگار در محدوده فشار و دمای مشخص شده.
روغن و سیالات فرآیند:برای روغن های سازگار و سیالات صنعتی که در آن اتصالات رزوه مشخص شده است استفاده می شود.
تجهیزات صنعتی:مناسب برای اتصالات تجهیزات و مجموعه های لوله کشی فشرده با استفاده از رزوه های NPT یا BSP.
تعمیر و نگهداری و تعویض:آرایش اتصال نر به ماده زمانی می تواند مفید باشد که یک خط لوله شامل پیکربندی های مختلف اتصال رزوه ای در دو طرف شیر باشد.
انتخاب و نصب
قبل از سفارش، اندازه اسمی، نوع نخ NPT یا BSP، فشار، دما، محیط کار و پیکربندی مواد مورد نیاز را تأیید کنید. آرایش نخ نر و ماده نیز باید با لوله یا اتصالات متصل مطابقت داشته باشد.
قبل از نصب، انتهای رزوه شده را بررسی کرده و هرگونه آلودگی را از سطوح اتصال پاک کنید. از روش آب بندی رزوه مشخص شده استفاده کنید و از نیروی سفت شدن بیش از حد خودداری کنید که ممکن است به اتصال رزوه یا بدنه شیر آسیب برساند.
پس از نصب، دستگیره را در محدوده کامل یک چهارم دور آن کار کنید و اتصالات رزوه‌دار را از نظر نشتی در حین راه‌اندازی بررسی کنید. قبل از هر گونه تعمیر و نگهداری یا جداسازی قطعات باید فشار خط لوله را کاهش داد.
کیفیت و مستندات
Shangtai ماشینکاری، مونتاژ، آزمایش و بازرسی نهایی را برای محصولات شیر خود انجام می دهد. بازرسی تولید می تواند مواد ورودی، ابعاد ماشینکاری، وضعیت مونتاژ، آزمایش فشار و بازرسی شیر تمام شده را پوشش دهد.
اسناد ISO 9001 و CE برای پیکربندی های قابل اجرا در دسترس است. گزارش های آزمایش مواد و سایر اسناد بازرسی می توانند در صورت مشخص شدن در سفارش ارائه شوند.
سوالات متداول
Q1: هدف از شیر توپی رزوه ای نر به ماده 2PC چیست؟
پیکربندی نر به ماده به شیر اجازه می دهد تا مستقیماً بین اجزای مختلف رزوه ای وصل شود. زمانی می تواند مفید باشد که یک طرف خط لوله یا اتصالات دارای رزوه ماده باشد و طرف دیگر نیاز به اتصال نر داشته باشد.
Q2: آیا شیر می تواند با هر دو رشته NPT و BSP عرضه شود؟
بله. گزینه های رشته لیست شده شامل NPT و BSP هستند. استاندارد و اندازه رزوه مورد نیاز باید قبل از تولید تایید شود زیرا رزوه های NPT و BSP قابل تعویض نیستند.
Q3: چه موادی برای این شیر استفاده می شود؟
پیکربندی اصلی از فولاد ضد زنگ CF8M برای بدنه، F316 برای توپ و ساقه و RPTFE برای صندلی استفاده می‌کند. جدول اجزاء همچنین گزینه های SS 304 و SS 316 را برای قطعات انتخاب شده لیست می کند.
Q4: این شیر توپی رزوه ای چه مایعاتی را می تواند اداره کند؟
این می تواند با آب، هوا، گاز، روغن و سایر سیالات صنعتی سازگار در محدوده فشار، دما و مواد مشخص شده استفاده شود. سازگاری شیمیایی باید قبل از انتخاب شیر برای یک محیط خاص بررسی شود.
Q5: اتصال رشته ای چگونه باید نصب شود؟
قبل از نصب، نوع و اندازه رزوه را تأیید کنید، رزوه های جفت شده را تمیز کنید و روش آب بندی مشخص شده را اعمال کنید. بدون استفاده از نیروی بیش از حد روی بدنه شیر، اتصال را مطابق روش نصب قابل اجرا سفت کنید.
Q6: چه اطلاعاتی برای یک نقل قول مورد نیاز است؟
اندازه سوپاپ، نوع رزوه NPT یا BSP، مقدار، محیط کار، فشار عملیاتی، دما، مواد مورد نیاز و هر گونه نقشه یا مشخصات پروژه قابل اجرا را ارائه دهید. این اطلاعات اجازه می دهد تا پیکربندی شیر قبل از نقل قول تایید شود.
