شیر توپی 2 عددی

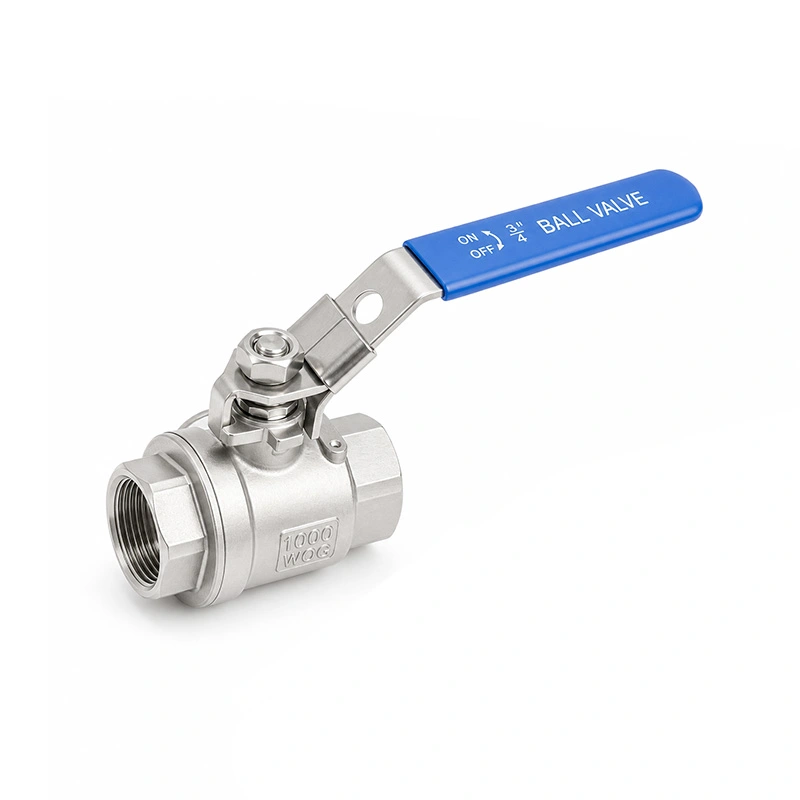

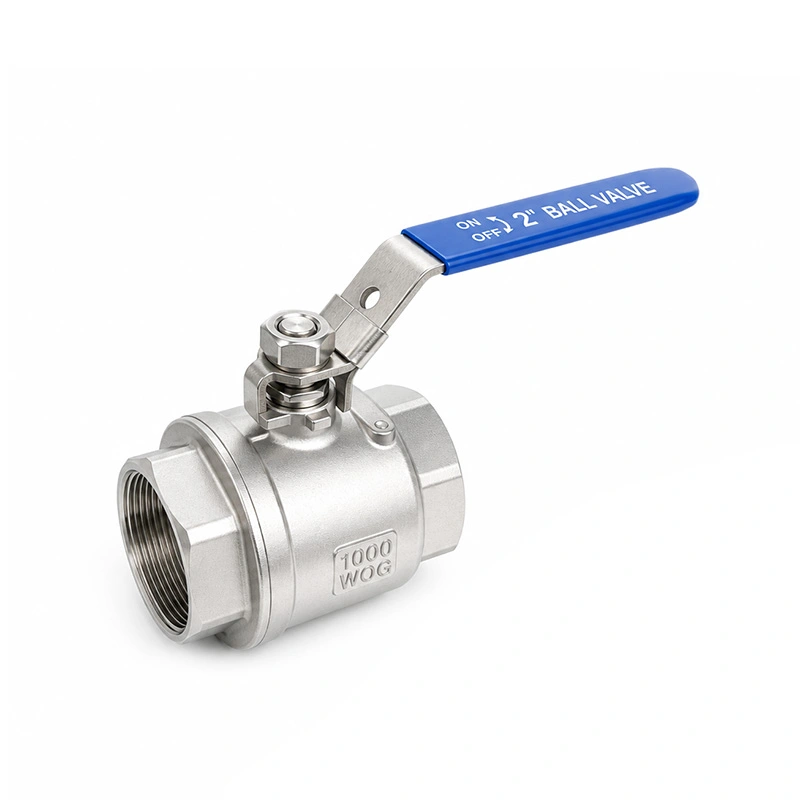

شیر توپی 2PC با دستگاه قفل
Shangtai Valve یک تولید کننده شیر توپی در چین است که بر طراحی و تولید شیرهای صنعتی تمرکز دارد. اگر یک شیر توپی 2PC با دستگاه قفل را از چین تهیه می کنید، ما می توانیم تنظیمات شیر را بر اساس مشخصات مورد نیاز و شرایط کاربردی شما ارائه دهیم.
تا به امروز، Shangtai با بیش از 300 مشتری در اروپا و آمریکا، از جمله بیش از 50 مشتری طولانی مدت، کار کرده است. پایگاه مشتریان ما انواع مختلفی از مشاغل، از کارگاه های کوچک گرفته تا کارخانه های صنعتی را پوشش می دهد.
ما همچنین از الزامات سفارشی شیر، از جمله مواد، انواع اتصالات و سایر مشخصات محصول پشتیبانی می کنیم.
تا به امروز، Shangtai با بیش از 300 مشتری در اروپا و آمریکا، از جمله بیش از 50 مشتری طولانی مدت، کار کرده است. پایگاه مشتریان ما انواع مختلفی از مشاغل، از کارگاه های کوچک گرفته تا کارخانه های صنعتی را پوشش می دهد.
ما همچنین از الزامات سفارشی شیر، از جمله مواد، انواع اتصالات و سایر مشخصات محصول پشتیبانی می کنیم.

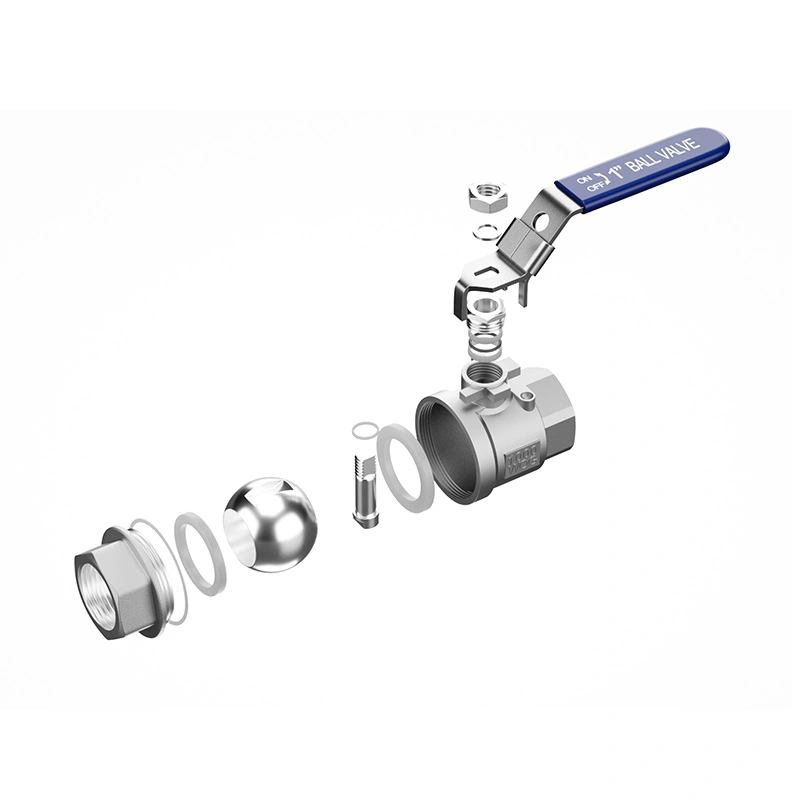

شیر توپی 2PC ما با دستگاه قفل کننده از طراحی رزوه دقیق برای نصب و نگهداری آسان استفاده می کند. مناسب برای شرایط کاری با باز و بسته شدن مکرر و انواع سیستم های سیال صنعتی. به لطف ساختار دو تکه، حلقه های آب بندی داخلی و سایر قطعات یدکی را می توان به صورت جداگانه تعویض کرد. بدون تعویض کل بدنه شیر، افزایش طول عمر و کاهش هزینه های عملیاتی شما.
این سوپاپ مجهز به یک دستگاه قفل باز و بسته یکپارچه، به طور موثری از تحریک تصادفی و تلفات بعدی تجهیزات تحت دوچرخه سواری مکرر، آن را به یک جزء ایده آل برای کنترل خط لوله تبدیل می کند. ما عرضه می کنیم گزینه های مواد متعدد از جمله فولاد ضد زنگ 304، فولاد ضد زنگ 316 و فولاد کربنی، با اندازه های مختلف از 1/4 اینچ تا 6 اینچ برای مطابقت با مشخصات خط لوله شما.
این شیر توپی 2 تکه قفل شونده دارای گواهینامه های بین المللی از جمله ISO9001 و CE است تا به طور کامل پاسخگوی شما باشد. استانداردهای کیفیت سختگیرانه
ایمنی اصل طراحی اصلی ما است که در ساختار ساقه ضد انفجار منعکس شده است. اگر به دنبال کیفیت برتر هستید جفت شده است با رقابت هزینه، این شیر توصیه صادقانه ما است.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| طراحی خاص | دستگاه قفل، ساقه ضد باد |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |
پارامترهای محصول

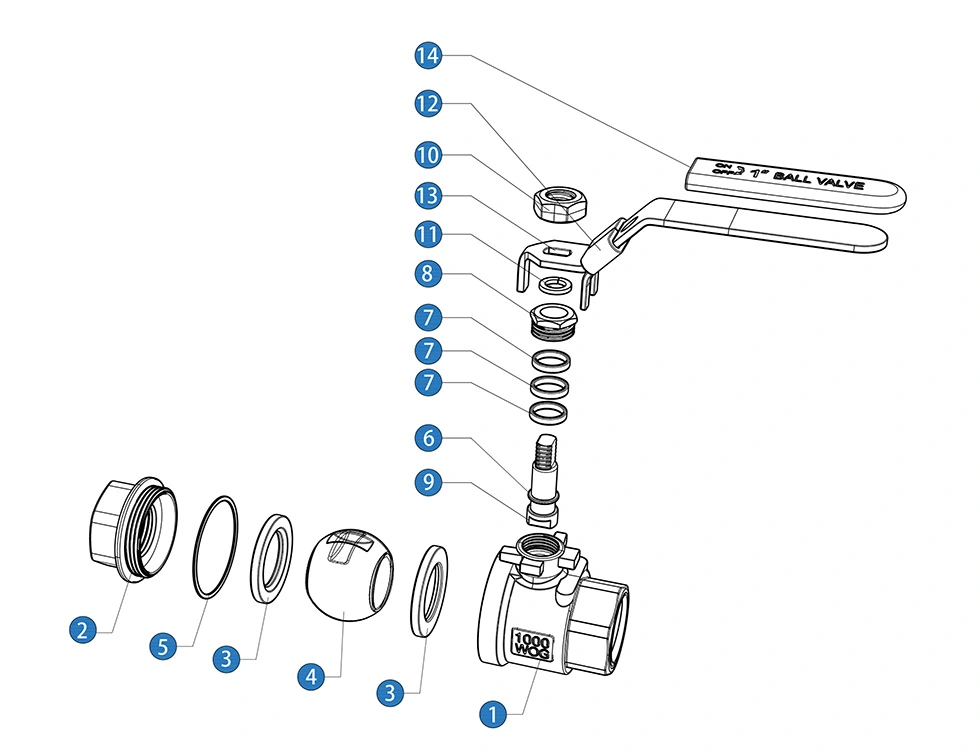

| خیر | نام | مواد (*N/B) | |
| 1 | بدن | SS 316 | SS 304 |
| 2 | سرپوش | SS 316 | SS 304 |
| 3 | صندلی توپ | PTFE | PTFE |
| 4 | توپ | SS 316 | SS 304 |
| 5 | واشر | PTFE | PTFE |
| 6 | حلقه اصطکاک | PTFE | PTFE |
| 7 | بسته بندی ساقه | PTFE | PTFE |
| 8 | غده | SS 316 | SS 304 |
| 9 | ساقه | SS 316 | SS 304 |
| 10 | مهره | SS 304 | SS 304 |
| 11 | واشر فنری | SS 304 | SS 304 |
| 12 | قفل کردن دستگاه | SS 304 | SS 304 |
| 13 | دسته | اس اس | اس اس |
| 14 | دسته آستین | پی وی سی | پی وی سی |
* N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد

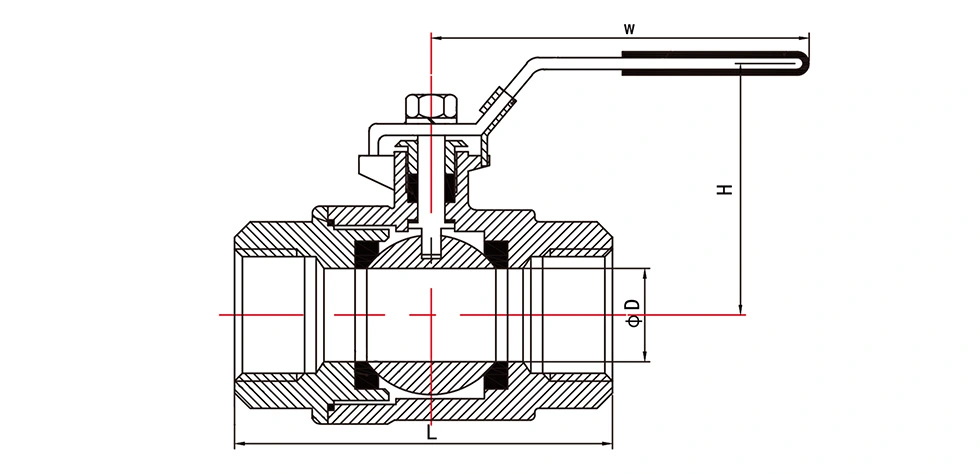

ابعاد عمومی:
| اندازه | ابعاد (میلی متر) | وزن (گرم) | |||
| D | W | H | L(+-2) | ||
| 1/4 اینچ | 8 | 102 | 54 | 52 | 0.22 |
| 3/8 اینچ | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
مقادیر Kv
Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" | 2 1/2 اینچ | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
مزایا
این شیر توپی برای خطوط تولید که امکان توقف کوتاه مدت برای تعمیر و نگهداری معمول را فراهم می کند کاملاً مناسب است.
مزایای شیرهای توپی 2 تکه قفل شونده در مقابل شیرهای توپی 1 تکه
طراحی با سوراخ کامل مقاومت جریان را به حداقل می رساند
گزینه های اتصال انتهایی متنوع برای متناسب با طیف گسترده ای از شرایط کاری
مدل‌های درجه‌بندی فشار بالا با حداکثر ظرفیت فشار بالاتر در دسترس هستند
مزایای شیرهای توپی 2 تکه قفل شونده در مقابل شیرهای توپی 3 تکه
انبار آماده بزرگ و زمان تولید کوتاهتر
قیمت رقابتی تر برای سفارشات عمده فروشی عمده
چرا شانگتای را انتخاب کنید
گواهینامه های کامل
شیرهای ما مطابق با استانداردهای ASME B16.34 تولید می شوند و دارای گواهینامه های هسته ای متعدد از جمله ISO9001 و CE.
طراحی محصول سنگین تر
دریچه های ما از مواد بیشتر و دیواره های بدنه ضخیم تری نسبت به بسیاری از محصولات رایج بازار استفاده می کنند.
پاسخ سریع
کادر فنی ما به صورت 24 ساعته در حالت آماده باش هستند. در هر زمان برای مسائل فوری با ما تماس بگیرید.
تحویل سریع جهانی
حمل و نقل فقط پس از تکمیل تولید و تمام آزمایشات مطابق با استانداردهای مربوطه ترتیب داده می شود. به خوبی تثبیت شده است سیستم لجستیک تحویل سریع در سراسر جهان را تضمین می کند.
سوالات متداول
حداکثر درجه فشار این شیر توپی چقدر است؟
حداکثر امتیاز فشار 6.3 مگاپاسکال است.
حداکثر مقاومت دمایی این شیر توپی چقدر است؟
حداکثر مقاومت دما 280 درجه سانتیگراد است که بستگی به مواد شیر و شرایط عملکرد دارد.
چه نوع بسته بندی برای شیرآلات استفاده می شود؟
هر شیر در یک کارتن داخلی راه راه ضخیم بسته بندی شده است، با یک جعبه تخته سه لا به عنوان بسته بندی بیرونی استفاده می شود. حفاظت در هنگام حمل و نقل
آیا می توان یک شیر توپی 2PC با دستگاه قفل را به صورت عمودی نصب کرد؟
بله. شیرهای توپی را می توان به طور کلی به صورت افقی یا عمودی نصب کرد، از جمله در صورتی که ساقه به سمت بالا یا به سمت پایین، به شرطی که نصب برای شیر و شرایط عملیاتی مناسب باشد. محرک یا دستگیره همچنین باید برای عملیات در دسترس باقی بماند.
میل ضد باد در شیر توپ چیست؟
یک میل ضد انفجار برای جلوگیری از بیرون ریختن میل سوپاپ از بدنه سوپاپ توسط داخلی طراحی شده است. فشار این طراحی ایمنی بیشتری را برای کاربردهای کنترل سیال با فشار بالا فراهم می کند.
آیا شیرآلات شما دارای گارانتی هستند؟
Shangtai یک سال گارانتی و پشتیبانی فنی مادام العمر پس از دوره گارانتی ارائه می دهد.
آیا حداقل مقدار سفارش (MOQ) وجود دارد؟
MOQ بسته به مدل شیر و الزامات سفارش متفاوت است. لطفا برای اطلاعات خاص MOQ با ما تماس بگیرید.
