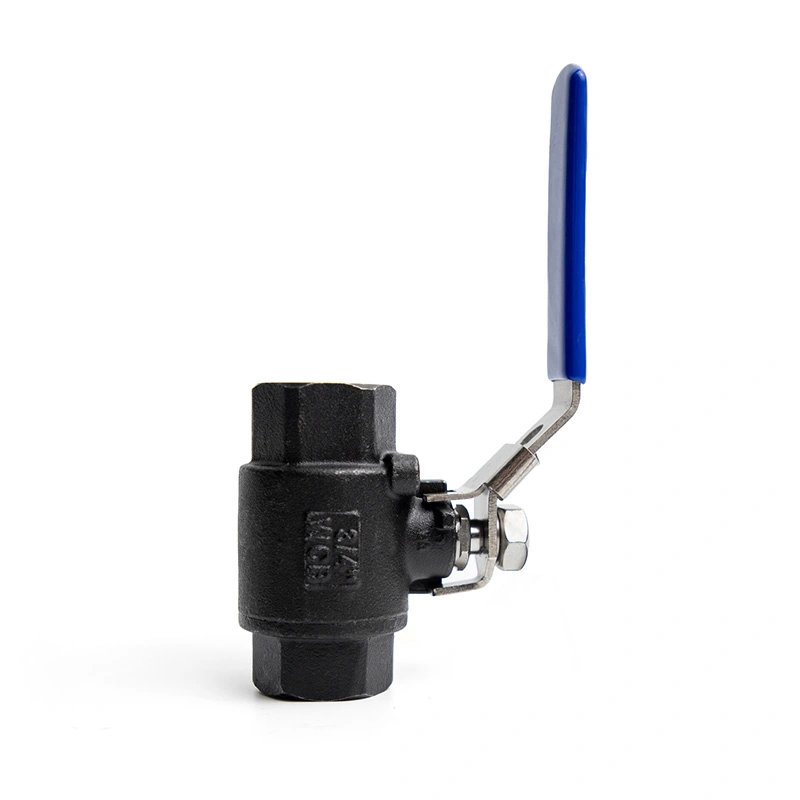

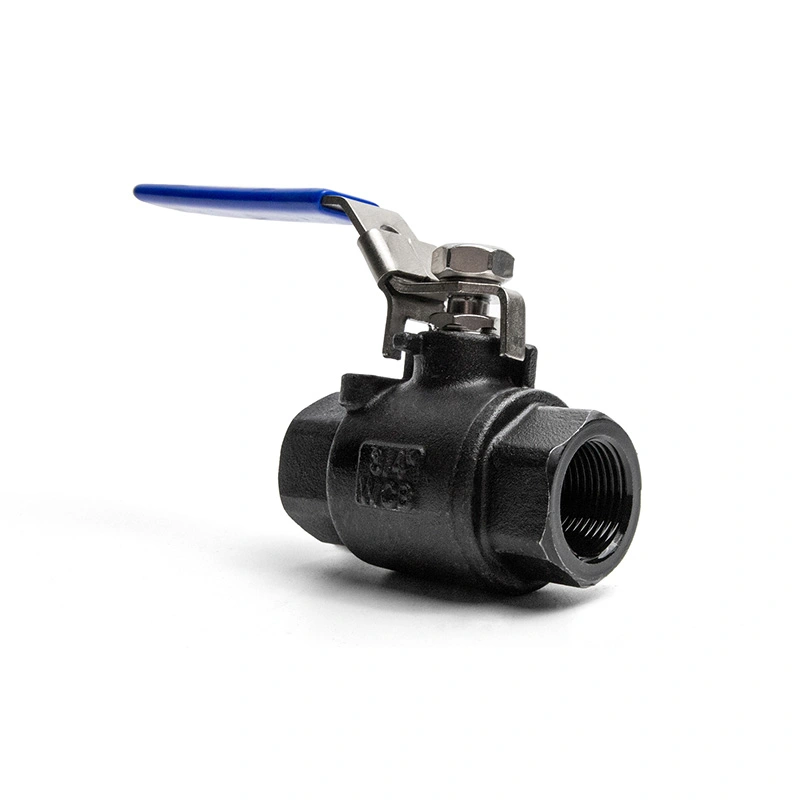

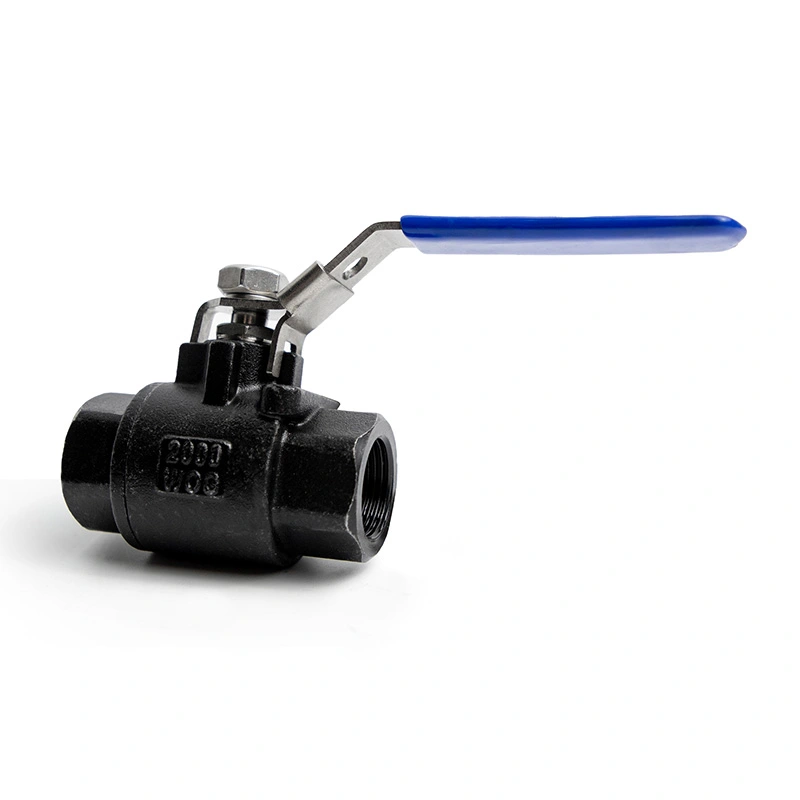

شیر توپی 2PC کربن فولادی 2000WOG با دستگاه قفل

شیر توپی فولاد کربنی Shangtai 2PC 2000WOG با دستگاه قفل برای کنترل روشن/خاموش مطمئن در خطوط لوله صنعتی فشار قوی این شیر با قابلیت فشار تا 1975 PSI مناسب است نیاز به آب، نفت، گاز، هوای فشرده و کاربردهای سیال صنعتی سازگار در شرایط بدون شوک.

ساختار بدنه دو تکه باعث می شود که شیر نسبت به بسیاری از طرح های یک تکه قابل استفاده تر باشد. هنگامی که تعمیر و نگهداری است لازم است، شیر را می توان راحت تر از هم جدا کرد، که امکان تعویض صندلی ها و اجزای آب بندی را فراهم می کند. افزایش طول عمر و کاهش هزینه تعویض

برای اطمینان از کیفیت ثابت، شیر از طریق چهار مرحله کنترل کیفیت از بدنه خام تا محصول نهایی:

بازرسی خام بدنه - ظاهر، ابعاد و وضعیت مواد را بررسی می کند.

بازرسی ماشینکاری - رزوه ها، سطوح آب بندی، دقت سوراخ و ابعاد کلید را تأیید می کند.

بازرسی مونتاژ - توپ، صندلی ها، ساقه، حلقه های آب بندی، دسته و دستگاه قفل را بررسی می کند.

بازرسی نهایی – شامل تست فشار، تست نشت، تست عملیات، علامت گذاری و بازرسی بسته بندی است.

این فرآیند کیفیت دقیق به بهبود سازگاری محصول، کاهش نرخ های معیوب و ارائه قابل اطمینان تر کمک می کند شیرآلات برای مشتریان صنعتی

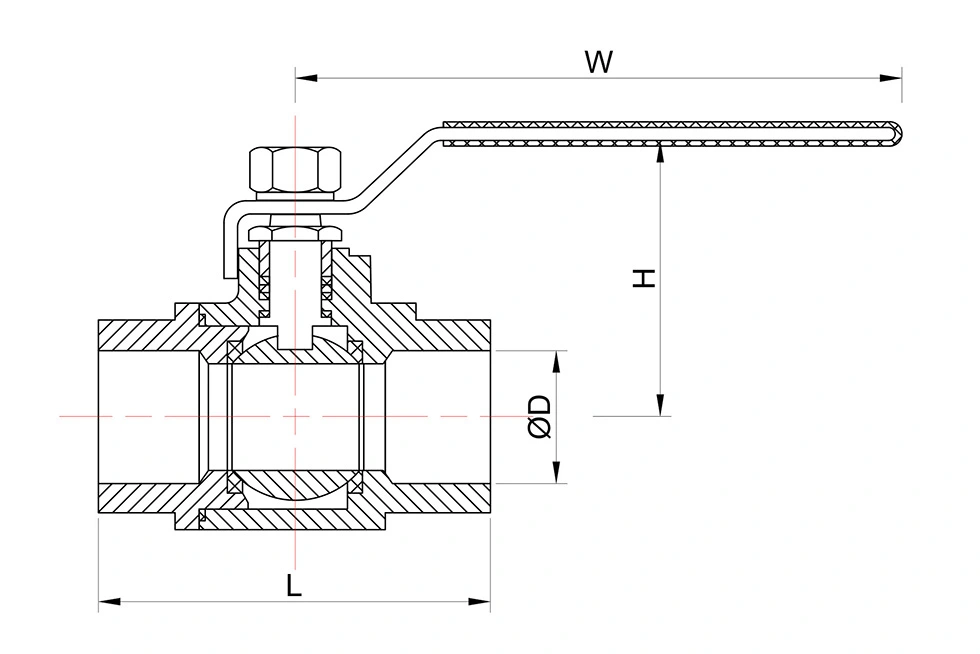

*N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد
*B: نخ مطابق BS21 BSP به پایان می رسد

اصل کار سوپاپ

یک شیر توپی با چرخاندن یک توپ حفر شده دقیق در داخل بدنه شیر، جریان را کنترل می کند.

موقعیت باز

هنگامی که دسته موازی با خط لوله است، سوراخ عبوری از توپ با لوله تراز می شود. مایع از آن عبور می کند شیر با مقاومت جریان کم

موقعیت بسته

هنگامی که دسته 90 درجه چرخانده می شود، سمت جامد توپ مسیر جریان را مسدود می کند. صندلی ها بر روی آن فشار می آورند توپ برای ایجاد یک مهر و موم بسته محکم.

عملکرد قفل

پس از باز یا بسته شدن شیر، دستگاه قفل می تواند موقعیت دستگیره را ایمن کند. این به پیشگیری کمک می کند عملکرد نادرست، عملیات غیرمجاز، یا حرکت تصادفی ناشی از لرزش.

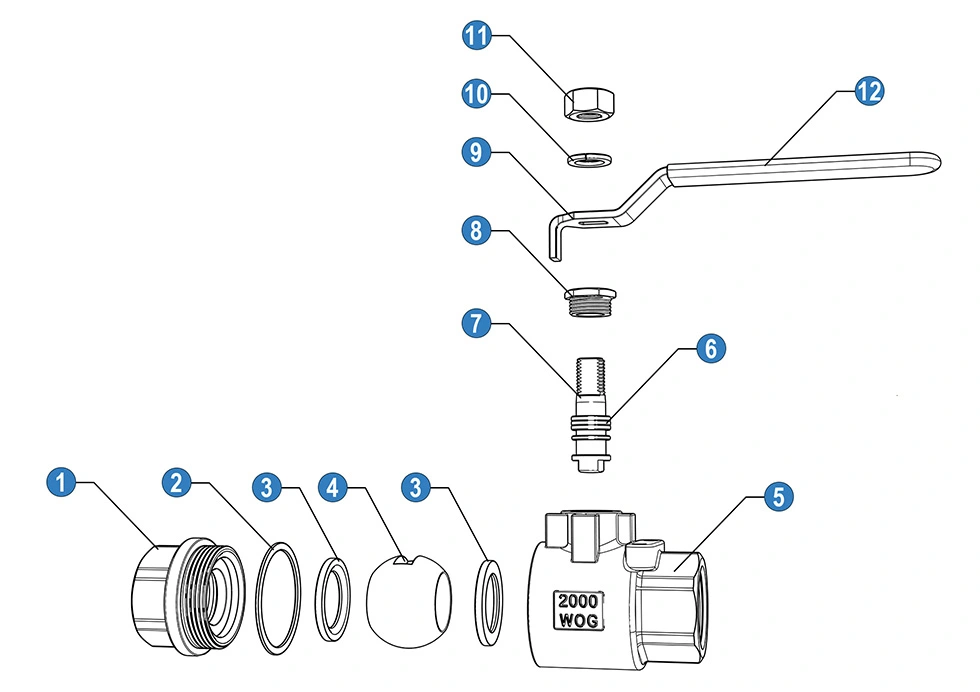

طراحی تعمیر و نگهداری دو تکه

بدنه دو تکه در مقایسه با شیر یک تکه امکان جداسازی آسان تر را می دهد. صندلی ها، مهر و موم ها و قطعات آب بندی مربوطه می تواند در صورت نیاز بازرسی یا تعویض شود و به افزایش عمر کاری شیر کمک کند.

توجه: شیرهای توپی عمدتاً برای سرویس های کاملاً باز یا کاملاً بسته طراحی شده اند. دریچه گاز طولانی مدت توصیه نمی شود زیرا ممکن است به توپ و صندلی آسیب برساند.

صنایع و دلایل قابل اجرا

نکته انتخاب: فولاد کربنی قوی و مقرون به صرفه است، اما برای محیط های بسیار خورنده بهترین انتخاب نیست. برای مواد شیمیایی خورنده یا محیط های دریایی، گزینه های فولاد ضد زنگ یا مواد خاص باید در نظر گرفته شود.
