شیر توپی 2 عددی
شیر توپی فولاد کربنی 2PC

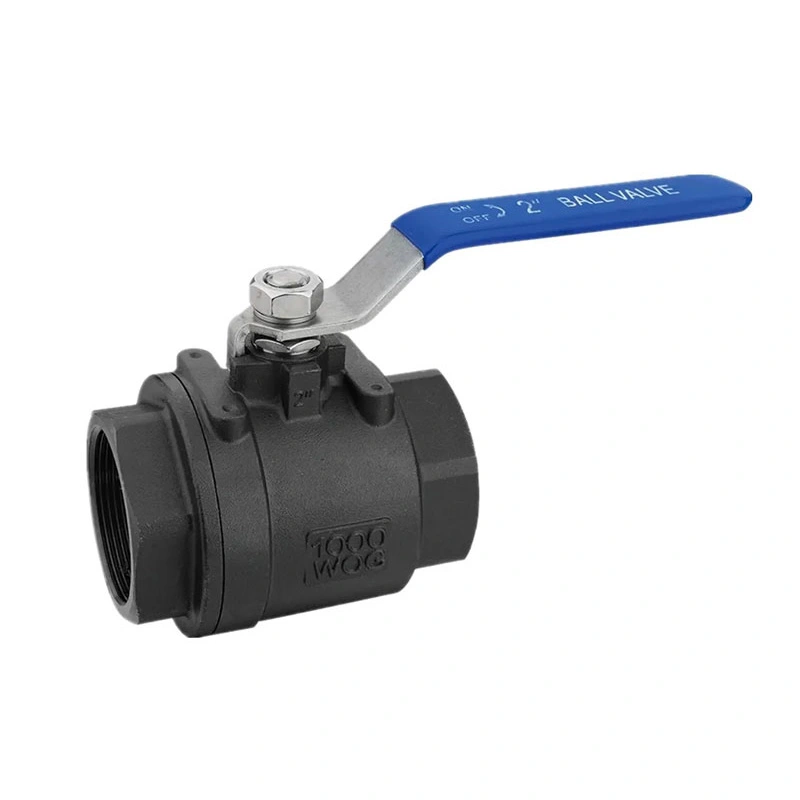

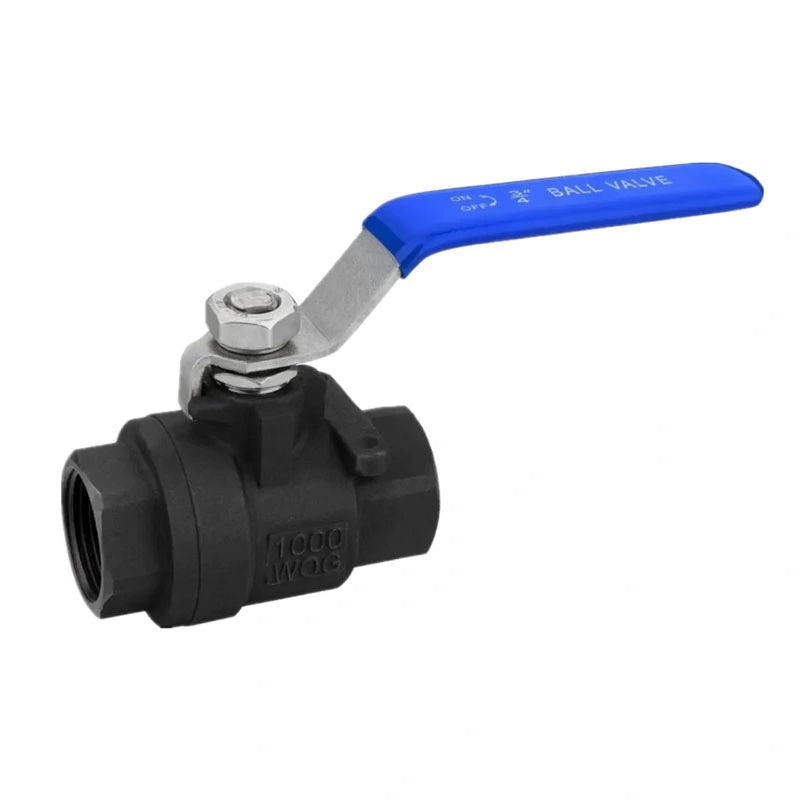

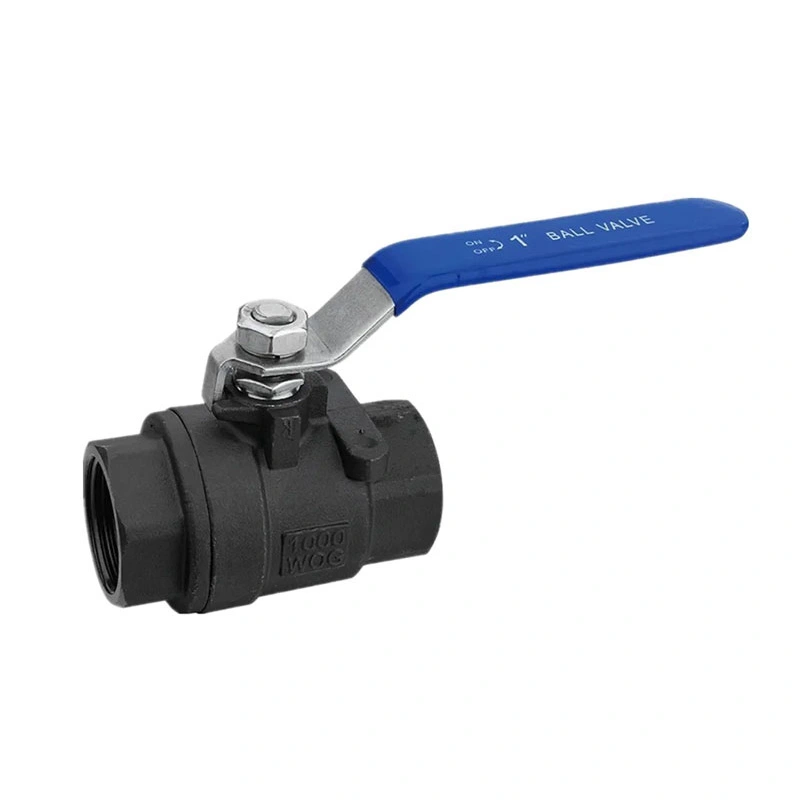

شیر توپی فولاد کربنی 2PC Shangtai دارای عملکرد قفل شدنی، تعویض آب بندی آسان، کنترل کیفیت چهار مرحله ای و اجزای درجه حرارت/فشار قابل انتخاب برای استفاده از خط لوله صنعتی قابل اعتماد است.
شیر توپی فولاد کربنی Shangtai 2PC برای کنترل روشن/خاموش قابل اعتماد در خط لوله صنعتی طراحی شده است. سیستم ها ساختار جمع و جور دو تکه آن از تعمیر و نگهداری آسان تر پشتیبانی می کند، در حالی که بدنه فولاد کربنی آن را مناسب می کند محیط های کاری خواستار
به عنوان یک تامین کننده شیر، شیر Shangtai می تواند اجزای مختلف درجه حرارت و فشار را مطابق با آن ارائه دهد نیازهای مشتری، کمک به تطبیق شیر با برنامه های خاص.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL150 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| طراحی خاص | دستگاه قفل، ساقه ضد انفجار |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | فولاد کربن |
| مواد توپ | ASTM A182 F304 |
| مواد ساقه | ASTM A182 F304 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

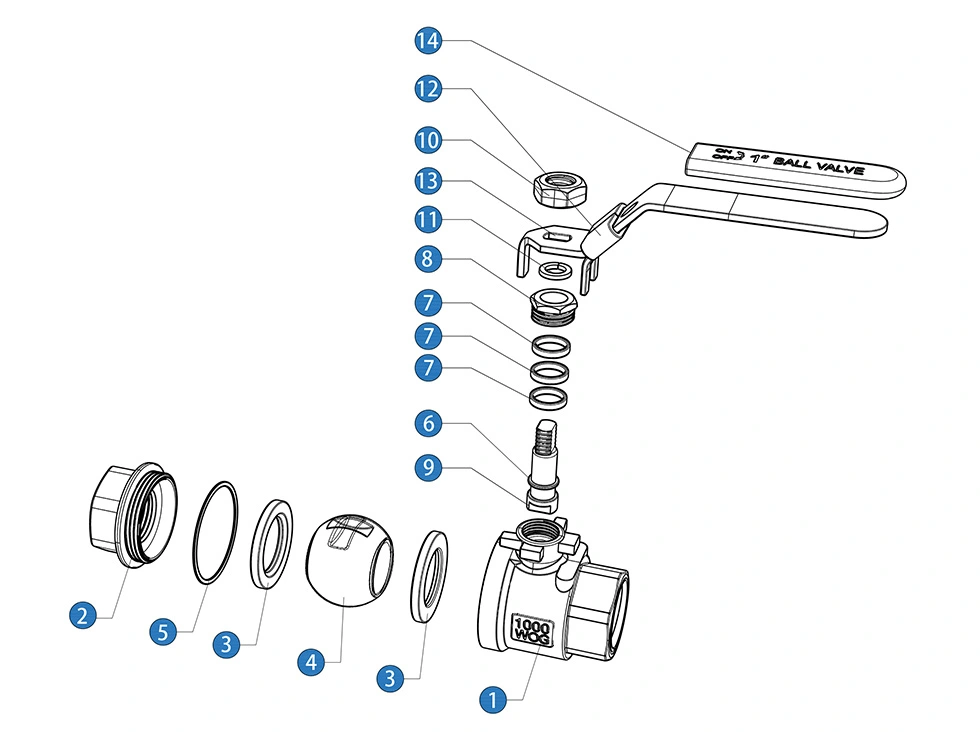

| خیر | نام | مواد (*N/B) | |||
| 1 | بدن | SS 316 | SS 304 | ||
| 2 | سرپوش | SS 316 | SS 304 | ||
| 3 | صندلی توپ | PTFE | PTFE + 15% G | PTFE + 15% G | PTFE |
| 4 | توپ | SS 316 | SS 304 | ||
| 5 | واشر | PTFE | PTFE | ||
| 6 | حلقه اصطکاک | PTFE | PTFE | ||
| 7 | بسته بندی ساقه | PTFE | PTFE | ||
| 8 | غده | SS 316 | SS 304 | ||
| 9 | ساقه | SS 316 | SS 304 | ||
| 10 | مهره | SS 304 | SS 304 | ||
| 11 | واشر فنری | SS 304 | SS 304 | ||
| 12 | قفل کردن دستگاه | SS 304 | SS 304 | ||
| 13 | دسته | اس اس | اس اس | ||
| 14 | دسته آستین | پی وی سی | پی وی سی | ||
| * N: نخ مطابق ANSI B 2.1 NPT به پایان می رسد | |||||
| * B: نخ مطابق BS21 BSP به پایان می رسد | |||||

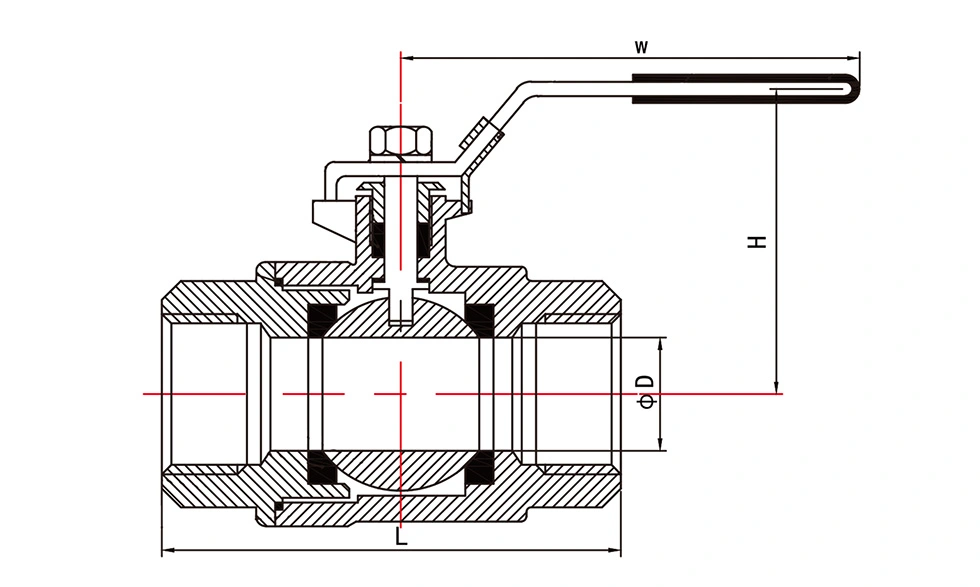

ابعاد عمومی:
| اندازه | D | W | H | L(+-2) | وزن (گرم) |
| 1/4 اینچ | 8 | 102 | 54 | 52 | 0.22 |
| 3/8 اینچ | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 1 1/4 اینچ | 32 | 126 | 77 | 81 | 0.82 |
| 1 1/2 اینچ | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 2 1/2 اینچ | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
مقادیر Kv
Kv (m3/h) = سرعت جریان آب بر حسب متر مکعب در ساعت که باعث افت فشار 1 بار در سراسر شیر می شود.
| 1/4 اینچ | 3/8 اینچ | 1/2" | 3/4" | 1" | 1 1/4 اینچ | 1 1/2 اینچ | 2" | 2 1/2 اینچ | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
چرا ما را انتخاب کنید
دسته قابل قفل برای عملکرد ایمن تر
این شیر شامل یک دستگاه قفل برای کمک به جلوگیری از باز یا بسته شدن تصادفی است و ایمنی عملیاتی را بهبود می بخشد. سایت
طراحی دو تکه برای نگهداری آسان
ساختار بدنه 2PC امکان جداسازی راحت را فراهم می کند، تعویض مهر و موم را آسان تر می کند و به گسترش خدمات کمک می کند زندگی
کنترل کیفیت چهار مرحله ای
ما کیفیت را از بدنه تا محصول نهایی کنترل می کنیم، از جمله بازرسی خالی، بازرسی ماشینکاری، مونتاژ بازرسی و آزمایش نهایی، به کاهش نرخ نقص کمک می کند.
گزینه های کامپوننت انعطاف پذیر
ما اجزای قابل انتخاب را برای شرایط مختلف دما و فشار ارائه می دهیم و از راه حل های سفارشی پشتیبانی می کنیم برای شرایط کاری مختلف
پشتیبانی تامین کننده قابل اعتماد
Shangtai عرضه پایدار، ارتباط پاسخگو و پشتیبانی انتخاب محصول را برای خریداران صنعتی فراهم می کند. توزیع کنندگان و مشتریان پروژه
عملیات و نگهداری
1. دستورالعمل عملیات
به شدت در محدوده فشار و دمای نامی کار کنید. از اهرم های کشیده یا نیروی بیش از حد استفاده نکنید از آسیب به میل سوپاپ و سطوح آب بندی جلوگیری کنید.
2. بازرسی منظم نشت
بسته بندی ساقه و اتصالات اتصالات را به صورت دوره ای از نظر نشتی بررسی کنید. اجزای آب بندی فرسوده را به سرعت تعویض کنید عملکرد خاموش کردن قابل اعتماد را حفظ کنید.
3. روغن کاری و محافظت در برابر خوردگی
روان کننده مناسب را به طور منظم روی میل سوپاپ و قسمت های رزوه دار اعمال کنید. انجام عملیات ضد خوردگی بر روی کربن بدنه فولادی با توجه به شرایط در محل برای افزایش عمر مفید.
4. جداسازی و مونتاژ مجدد
برای اطمینان از مونتاژ مجدد دقیق و سازگار، تراز بدنه 2 تکه را قبل از جداسازی برای تعمیر و نگهداری علامت بزنید عملکرد آب بندی پس از تعمیر و نگهداری
سوالات متداول
1. شیر توپی فولاد کربنی 2PC چیست؟
شیر توپی فولاد کربنی 2PC از ساختار بدنه دو تکه با بدنه شیر فولادی کربنی استفاده می کند. برای طراحی شده است کنترل روشن/خاموش مایعات، گازها و سایر رسانه های صنعتی سازگار.
2. این شیر می تواند چه رسانه ای را تحمل کند؟
می توان از آن با آب، نفت، گاز، هوای فشرده و سایر سیالات صنعتی سازگار استفاده کرد. برای خورنده، سازگاری مواد و مهر و موم در دمای بالا یا رسانه های خاص باید قبل از انتخاب تأیید شود.
3. مزایای ساخت فولاد کربن چیست؟
فولاد کربنی استحکام مکانیکی خوبی دارد و معمولاً در سیستم های لوله کشی صنعتی استفاده می شود. مواد است مناسب برای کاربردهایی که فشار، دما و شرایط خوردگی مورد نیاز در محدوده آن باشد محدوده مشخص شده
4. آیا این شیر برای کاربردهای پرفشار مناسب است؟
درجه فشار قابل اعمال بستگی به اندازه شیر، طراحی، مواد، دما و اتصال دارد پیکربندی فشار کاری واقعی باید با درجه بندی فشار-دمای محصول بررسی شود قبل از استفاده
5. چه نوع اتصالی موجود است؟
گزینه های رایج شامل NPT، BSP و سایر اتصالات رزوه ای یا فلنجی بسته به مدل شیر می باشد. را استاندارد اتصال مورد نیاز باید هنگام ثبت سفارش تأیید شود.
6. آیا شیر برای محیط های بیرونی یا خورنده مناسب است؟
دریچه‌های فولاد کربنی ممکن است نیاز به عملیات سطحی یا پوشش محافظ مناسب برای خدمات در فضای باز یا خورنده داشته باشند محیط ها پوشش، مواد و پیکربندی آب بندی باید با توجه به عملکرد واقعی انتخاب شود شرایط
7. آیا می توان شیر را برای برنامه های OEM سفارشی کرد؟
بله. گزینه های OEM ممکن است شامل مواد شیر، استانداردهای اتصال، عملیات سطح، پیکربندی دسته، آرم باشد علامت گذاری، بسته بندی و سایر مشخصات، با توجه به مدل و مقدار سفارش مورد نیاز.
