شیر توپی 2 عددی

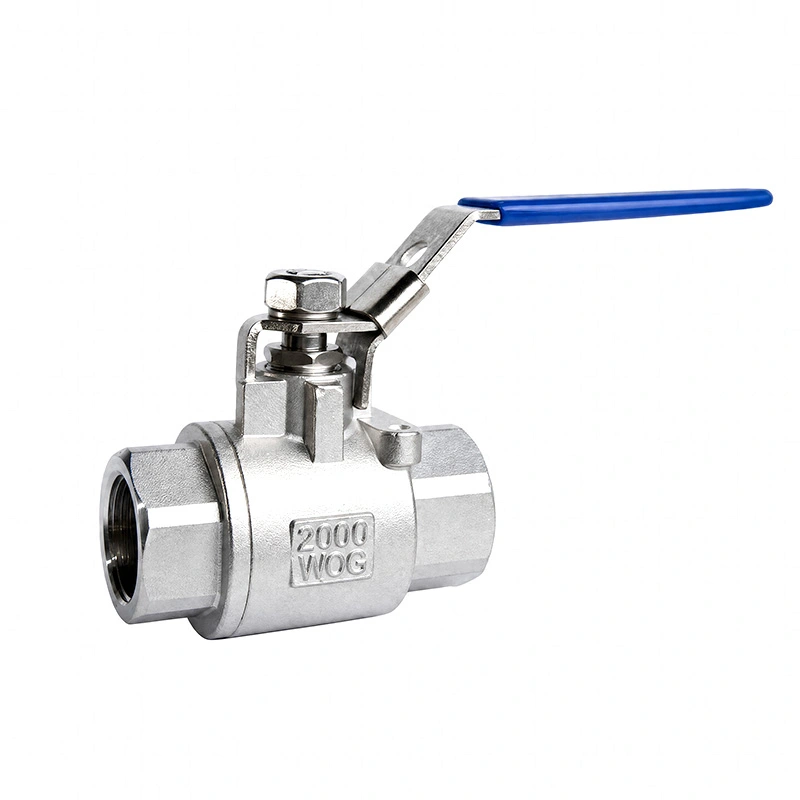

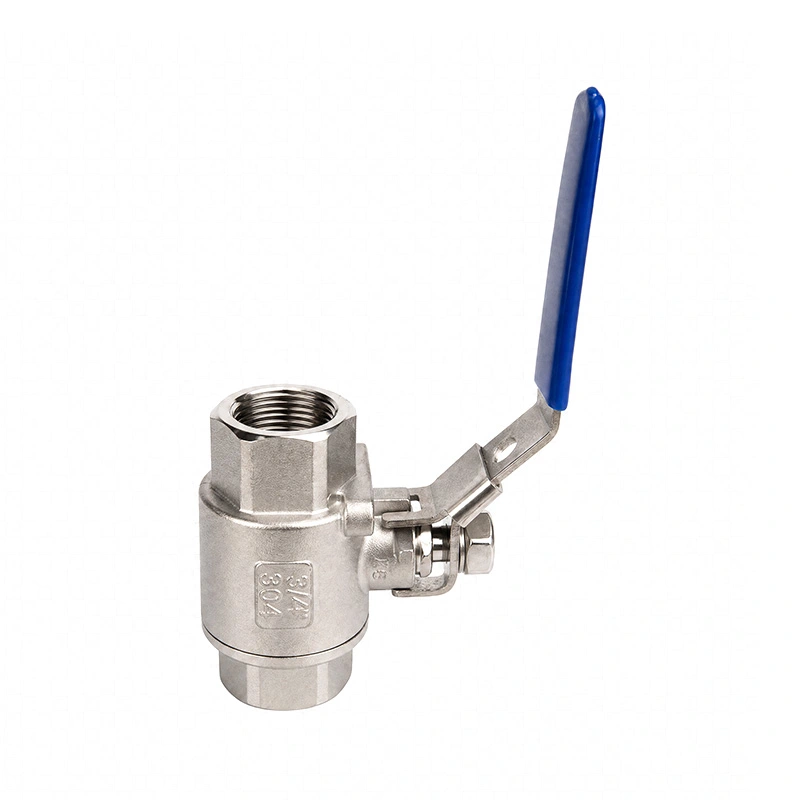

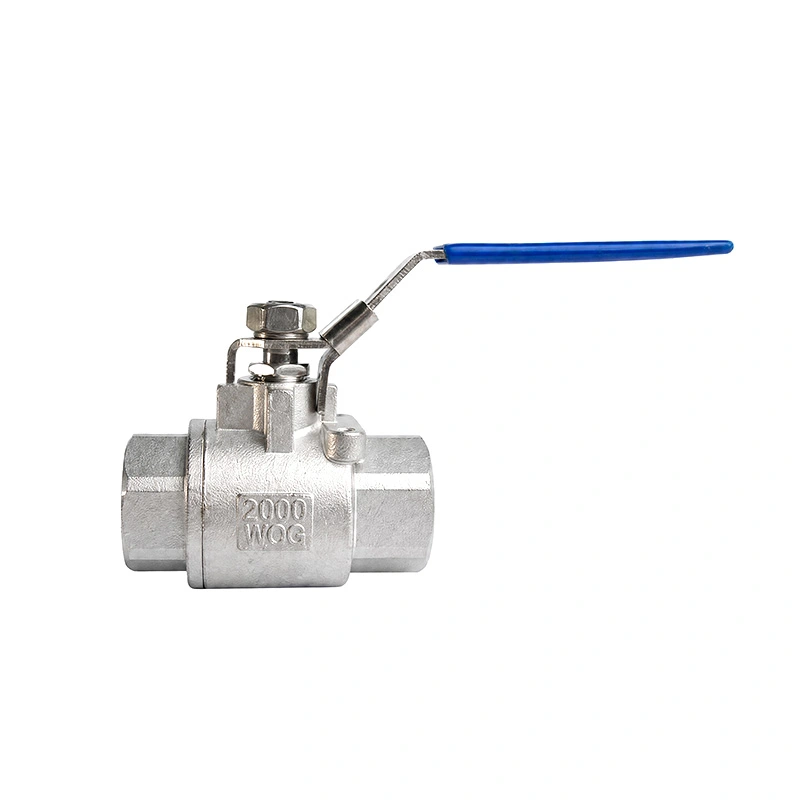

شیر توپی 2PC 2000WOG با دستگاه قفل
شیر توپی 2PC 2000WOG با دستگاه قفل که برای خاموش کردن ایمن در سرویس آب، روغن و گاز طراحی شده است. با گواهینامه CE و ISO 9001، کنترل فشار قابل اعتماد و جایگزینی مقرون به صرفه برای شیرهای توپ فورجی را فراهم می کند.
Shangtai 2PC Ball Valve 2000WOG with Locking Device برای کاربردهای خاموشی که فشار بالاتری دارند طراحی شده است. ظرفیت و عملیات دسته کنترل شده مورد نیاز است. بدنه شیر دو تکه، دسته قفل و رزوه شده اتصال آن را برای طیف وسیعی از سیستم های کنترل سیال صنعتی مناسب می کند.
این شیر معمولاً با آب، روغن، گاز، هوای فشرده و سایر سیالات سازگار در شرایط بدون ضربه مناسب استفاده می شود. شرایط خدمات رتبه 2000WOG آن محدوده فشار بالاتری را نسبت به شیرهای توپی فشار پایین استاندارد ارائه می دهد. در حالی که دستگاه قفل به نگه داشتن دسته در موقعیت باز یا بسته انتخاب شده کمک می کند.
در مقایسه با برخی از طرح‌های دریچه‌های توپ جعلی، این مدل جایگزینی برای کاربردهایی فراهم می‌کند که در آن فشار، دما، مواد و الزامات اتصال مشخص شده در شرایط نامی شیر است. برای کاربردهای حدود 1200 PSI، شیر را می توان بر اساس شرایط کاری واقعی و ایمنی مورد نیاز در نظر گرفت. حاشیه
Shangtai Valve این شیر توپی را تولید می کند و فرآیند تولید و بازرسی را در کارخانه مدیریت می کند. را شیر طبق الزامات ISO 17292 و API 608 با تست و بازرسی بر اساس API 598 ساخته شده است. گواهینامه های CE و ISO 9001 موجود است.
ابعاد اصلی
| اندازه | 1/4 اینچ - 6 اینچ |
| کلاس فشار | CL800 |
| استاندارد نخ | NPT، BSP |
| حداکثر فشار | 1975 PSI |
| استانداردهای طراحی و ساخت | ISO17292/API608 |
| تست و بازرسی | API598 |
| رتبه بندی فشار و دما | ASME B16.34 |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

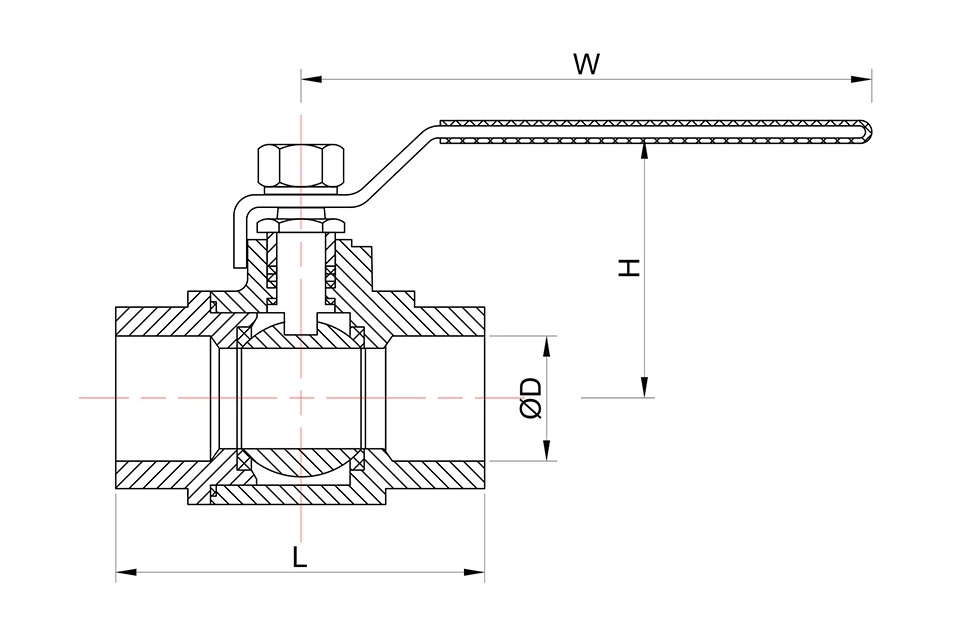

| SIZE | 1/4 اینچ | 1/2" | 3/8 اینچ | 3/4" | 1" | 1 1/2 اینچ | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

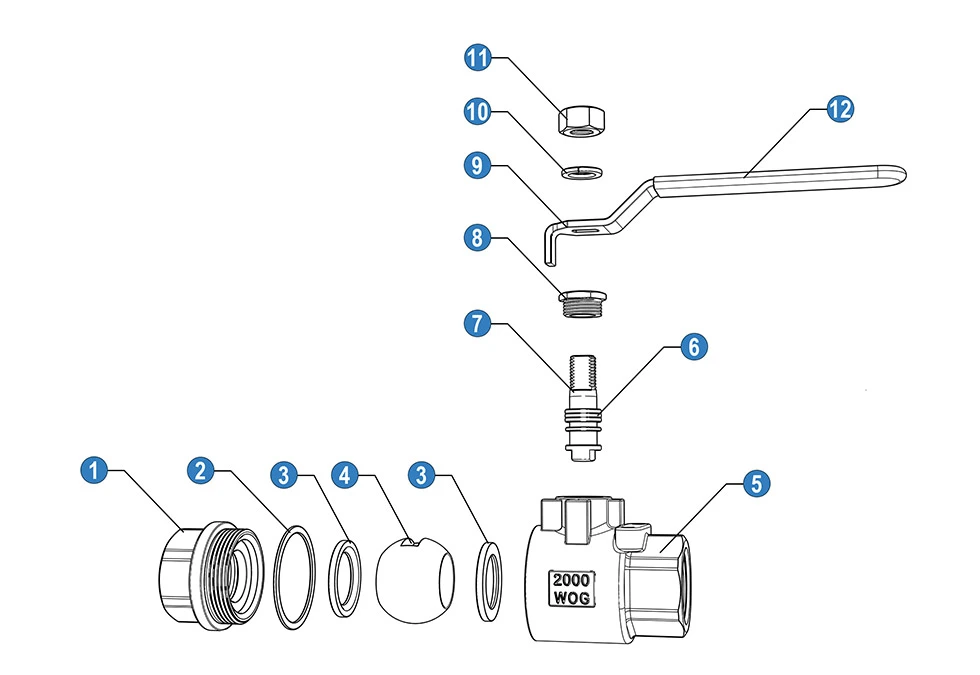

| خیر | نام | مواد (*N/B) | |
| 1 | سرپوش | SS 316 | SS 304 |
| 2 | واشر | PTFE | PTFE |
| 3 | صندلی توپ | PTFE | PTFE |
| 4 | توپ | SS 316 | SS 304 |
| 5 | بدن | SS 316 | SS 304 |
| 6 | بسته بندی ساقه | PTFE | PTFE |
| 7 | ساقه | SS 316 | SS 304 |
| 8 | غده | SS 316 | SS 304 |
| 9 | دسته | اس اس | اس اس |
| 10 | واشر فنری | SS 304 | SS 304 |
| 11 | مهره | SS 304 | SS 304 |
| 12 | دسته آستین | پی وی سی | پی وی سی |
* N: نخ مطابق ANSl B 2.1 NPT به پایان می رسد
* B: نخ مطابق BS21 BSP به پایان می رسد
برنامه های کاربردی
این شیر توپی در سیستم ها و تجهیزات کنترل سیالات صنعتی که سرویس خاموش کننده رزوه ای است استفاده می شود مورد نیاز است. کاربردهای معمولی عبارتند از:
سیستم های تصفیه آب
خطوط لوله نفت و گاز
پردازش شیمیایی
سیستم های هوای فشرده
تجهیزات صنعتی
سیستم های HVAC
برنامه های کاربردی دریایی
سیستم های کنترل سیال عمومی
تجهیزات نصب شده روی اسکیت
تعمیر و نگهداری ماشین آلات و کارخانه
این شیر را می توان با آب، روغن، گاز و سایر سیالات سازگار در فشار و دمای مشخص شده استفاده کرد. محدوده برای رسانه های خورنده، سیالات خاص یا شرایط خارج از درجه بندی های ذکر شده، مواد و شیر پیکربندی باید قبل از انتخاب تایید شود.
ویژگی های کلیدی
رتبه بندی فشار 2000WOG
رتبه بندی 2000WOG قابلیت فشار بالاتری نسبت به شیرهای توپی کم فشار استاندارد ارائه می دهد. واقعی فشار کاری مجاز بستگی به اندازه شیر، دما، متوسط و درجه بندی فشار-دمای قابل اجرا دارد.
دستگیره قفل
دستگاه قفل اجازه می دهد تا دسته در موقعیت انتخاب شده محکم شود و به کاهش شیر ناخواسته کمک کند. عملیات در حین استفاده و نگهداری
بدنه شیر دو تکه
ساختار بدنه دو تکه یک پیکربندی عملی برای سیستم های لوله کشی صنعتی رزوه ای و برنامه های خاموش کننده
ساخت و ساز فولاد ضد زنگ
پیکربندی فهرست شده از ASTM A351 CF8M (316) برای بدنه، ASTM A182 F316 برای توپ و ساقه و RPTFE برای صندلی سایر گزینه های مواد در صورت درخواست در دسترس هستند.
اتصالات رشته ای
استانداردهای نخ NPT و BSP در دسترس هستند. اتصال مناسب باید با توجه به موجود انتخاب شود سیستم لوله کشی و الزامات نصب
استانداردهای ساخت و آزمایش
این شیر مطابق با الزامات ISO 17292 و API 608 با بازرسی و آزمایش طراحی و ساخته شده است. بر اساس API 598. درجه بندی فشار-دما به ASME B16.34 ارجاع شده است.
ساخت و بازرسی کارخانه
Shangtai Valve محصول را تولید می کند و تولید، مونتاژ و بازرسی را در کارخانه مدیریت می کند. بازرسی شامل بررسی ابعاد، مونتاژ و فشار یا نشتی مطابق با الزامات قابل اجرا قبل است حمل و نقل
سوالات متداول
Q1: 2000WOG برای شیر توپی 2PC 2000WOG با دستگاه قفل به چه معناست؟
2000WOG به درجه بندی فشار برای خدمات آب، نفت و گاز در شرایط مناسب بدون ضربه اشاره دارد. واقعی فشار کاری مجاز باید بر اساس اندازه سوپاپ، دما، متوسط و موارد قابل اجرا تایید شود رتبه بندی فشار-دما
Q2: هدف از دستگاه قفل چیست؟
دستگاه قفل به نگه داشتن دسته شیر در موقعیت باز یا بسته انتخاب شده کمک می کند و خطر ابتلا را کاهش می دهد عملیات ناخواسته در حین استفاده یا نگهداری
Q3: آیا می توان از این شیر به جای شیر توپی جعلی استفاده کرد؟
زمانی می توان در نظر گرفت که فشار، دما، مواد و مشخصات اتصال شیر با سرویس مطابقت داشته باشد الزامات برای کاربردهای پرفشار، دمای بالا یا بحرانی، شرایط عملیاتی باید باشد قبل از انتخاب تایید شد
Q4: این شیر توپی چه رسانه ای را می تواند اداره کند؟
معمولاً با آب، نفت، گاز، هوای فشرده و سایر سیالات صنعتی سازگار استفاده می شود. برای خورنده یا رسانه های ویژه، اطلاعات سیال باید برای تایید مواد مناسب و پیکربندی شیر ارائه شود.
Q5: چه استانداردهایی برای این شیر استفاده می شود؟
این شیر بر اساس الزامات ISO 17292 و API 608 ساخته شده است. بازرسی و آزمایش بر اساس API است 598، در حالی که رتبه بندی فشار-دما به ASME B16.34 اشاره می کند.
Q6: آیا گواهینامه CE و ISO 9001 دارید؟
بله. گواهینامه های CE و ISO 9001 موجود است. مستندات مربوطه را می توان با توجه به محصول و الزامات سفارش
Q7: آیا شما سازنده هستید؟
بله. Shangtai Valve این شیر را تولید می کند و فرآیندهای تولید، مونتاژ و بازرسی مربوطه را مدیریت می کند. کارخانه آن در ونژو چین.
