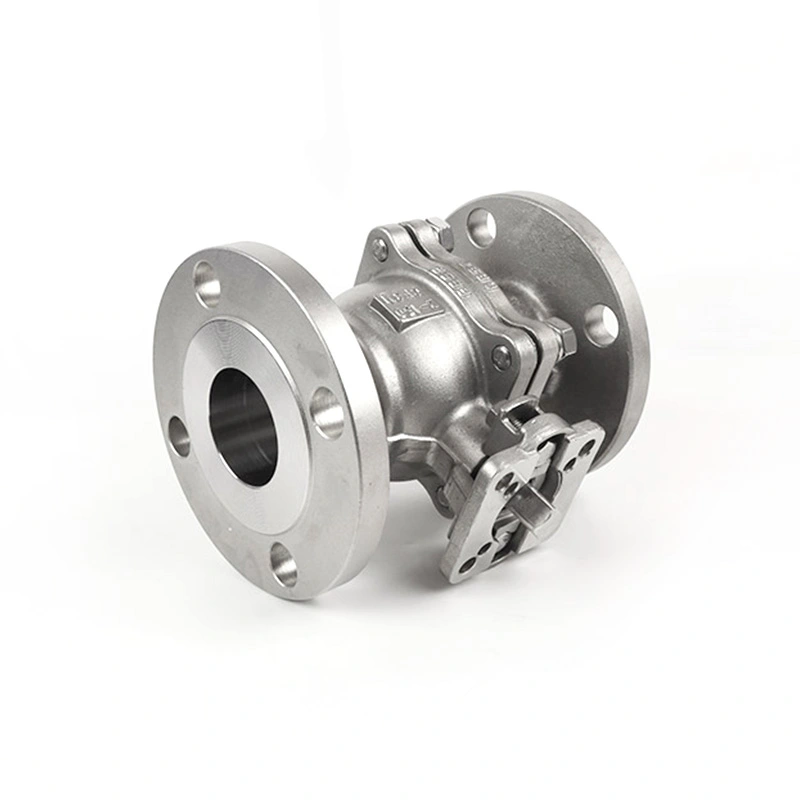

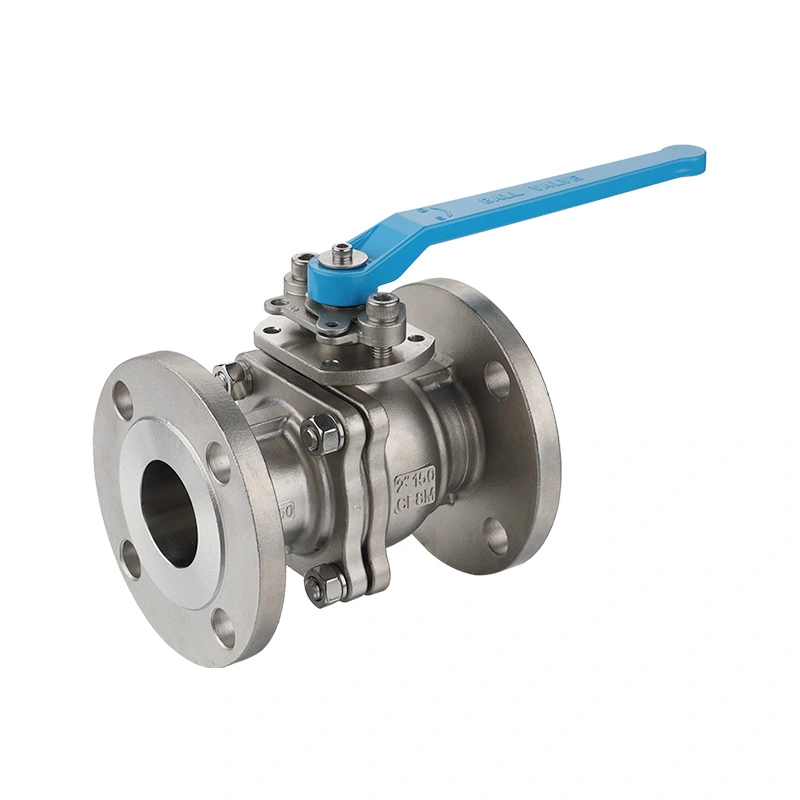

شیر توپی فلنجدار کلاس 150 ANSI با پایه ISO 5211 برای محرک

شیر توپی فلنجدار کلاس 150 ANSI با پایه ISO 5211 برای محرک برای جداسازی خطوط لوله صنعتی و کنترل خودکار مایعات طراحی شده است. اتصال فلنجی مناسب سیستم های لوله کشی کلاس 150 است، در حالی که پایه نصب ISO 5211 امکان نصب مستقیم محرک های پنوماتیک یا الکتریکی را فراهم می کند. Shangtai این شیر را در Wenzhou، چین، با اسناد ISO 9001 و CE برای پیکربندی‌های قابل اجرا در دسترس است.

ارسال استعلام

توضیحات محصول

برای جداسازی خودکار خط لوله، پیکربندی شیر باید با استاندارد لوله کشی، کلاس فشار، ابعاد اتصال و رابط محرک مطابقت داشته باشد. شیر توپی فلنجدار کلاس 150 ANSI با پایه ISO 5211 برای محرک، اتصال فلنجی کلاس 150 را با رابط نصب ISO 5211 ترکیب می‌کند و به شیر اجازه می‌دهد تا برای عملکرد دستی یا حرکت پنوماتیکی و الکتریکی نیمه چرخشی پیکربندی شود. ترکیب واقعی شیر و محرک باید با توجه به گشتاور مورد نیاز، شرایط عملیاتی و پیکربندی خط لوله انتخاب شود.

Shangtai دریچه های توپی صنعتی را در Wenzhou، ژجیانگ، چین تولید می کند. تولید شامل ماشین‌کاری، مونتاژ و تست فشار می‌شود، با مواد و الزامات ابعادی که مطابق با مشخصات محصول قابل اجرا بررسی می‌شوند. نقشه ها، مواد مورد نیاز و اطلاعات محرک را می توان در صورت نیاز به یک پیکربندی خاص دریچه بررسی کرد.

ابعاد اصلی

اندازه	1/2 اینچ - 8 اینچ
کلاس فشار	CL150
پایان دادن به اتصالات	فلنج
حداکثر فشار	285PSI
استانداردهای طراحی و ساخت	ASME B16.34
تست و بازرسی	API598
ابعاد فلنج و جزئیات سوراخ پیچ	ASME B16.50
رتبه بندی فشار و دما	ASME B16.34
اتصال به پایان می رسد	RF فلنج دار
محدوده دما	-25℃~150℃
مواد بدنه	ASTM A351 CF8M (316)
مواد توپ	ASTM A182 F316
مواد ساقه	ASTM A182 F316
جنس صندلی	RPTFE (PTFE+15%fv)
گزینه ها	مواد دیگر در صورت درخواست در دسترس هستند.

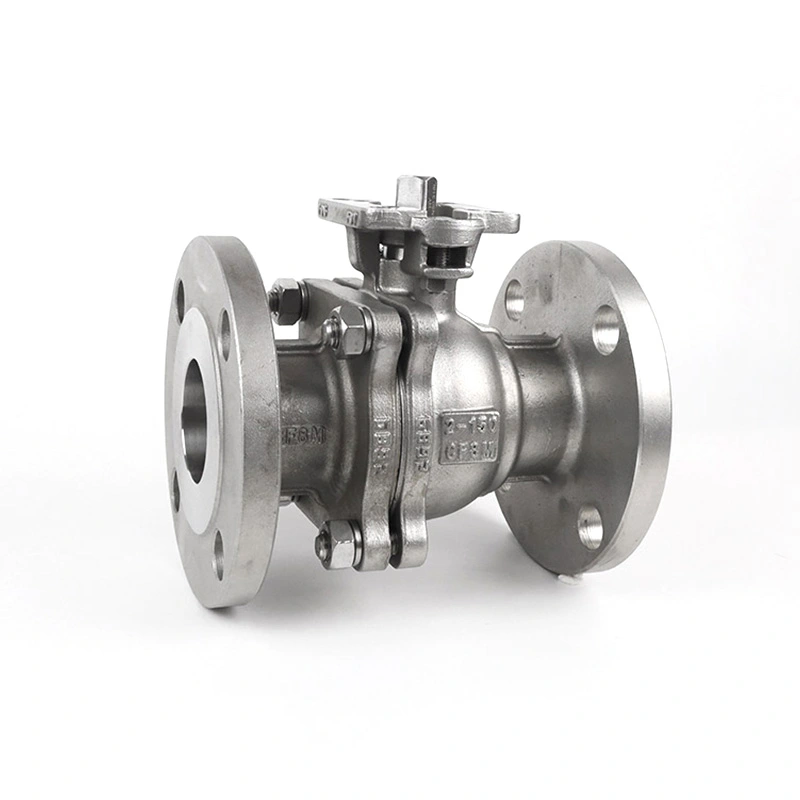

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

ساخت سوپاپ و رابط محرک

این شیر از بدنه فلنجی برای اتصال به فلنج های خط لوله RF سازگار استفاده می کند. بدنه فولادی ضد زنگ 316، توپ F316 و ساقه F316 ذکر شده در مشخصات اصلی، پیکربندی مواد اولیه را ارائه می دهند، در حالی که صندلی RPTFE برای کاربردهایی در نظر گرفته شده است که مواد صندلی با محیط کار و دما سازگار است.

پایه نصب ISO 5211 یک رابط استاندارد برای اتصال محرک های پاره چرخشی سازگار یا چیدمان نصب میانی فراهم می کند. ISO 5211 ابعاد فلنج اتصال محرک و اجزای محرک را مشخص می کند، بنابراین رابط محرک باید با اندازه نصب سوپاپ و گشتاور عملیاتی مورد نیاز مطابقت داشته باشد تا اینکه تنها با اندازه سوپاپ انتخاب شود.

برای سرویس خودکار، گشتاور سوپاپ، خروجی محرک، رابط نصب، جهت چرخش و منبع تغذیه یا هوای موجود همگی باید قبل از مونتاژ تأیید شوند. کلیدهای لیمیت، شیرهای برقی، پوزیشنرها و سایر لوازم جانبی کنترل را می توان با توجه به سیستم اتوماسیون انتخاب کرد.

پیکربندی مواد و اجزا

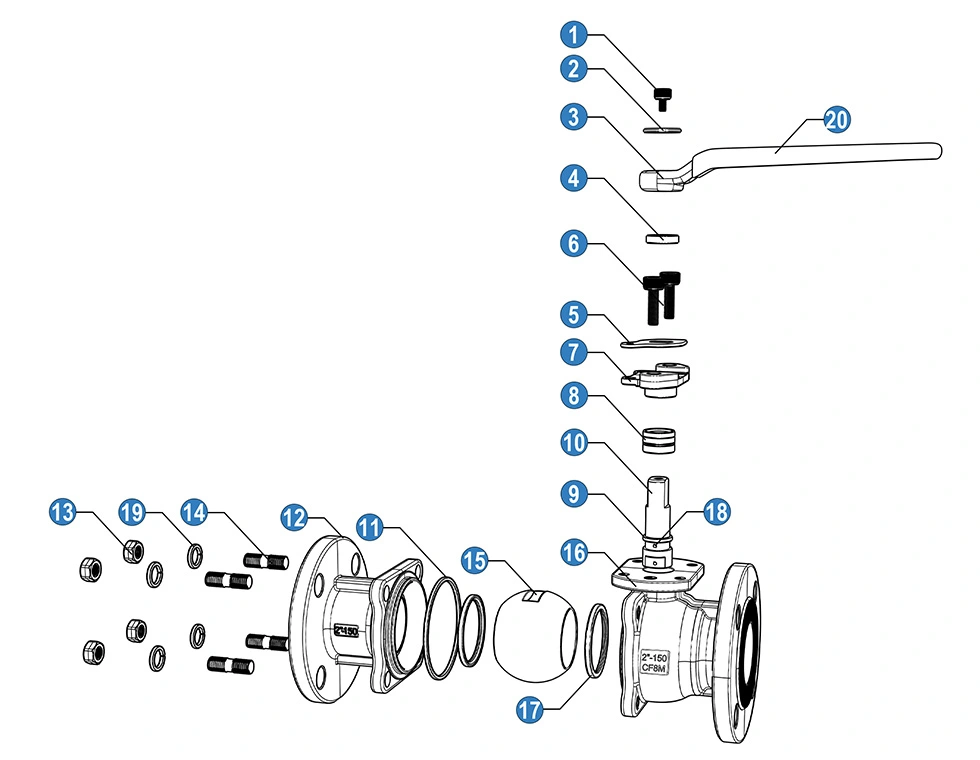

خیر	نام	مواد
1	پیچ و مهره	SS 304
2	واشر	SS 304
3	دسته	آلومینیوم ریخته گری
4	حلقه نگهدارنده	اس اس
5	پچ جهت یابی	SS 304
6	پیچ و مهره	SS 304
7	غده	SS 304
8	بسته بندی ساقه	PTFE
9	حلقه اصطکاک	PTFE
10	ساقه	SS 304
11	واشر	PTFE
12	سرپوش	SS 304 (CF8)
13	مهره	SS 304
14	پیچ گل میخ	SS 304
15	توپ	SS 304
16	بدن	SS 304 (CF8)
17	صندلی توپ	RPTFE
18	دستگاه آنتی استاتیک.	SS 304
19	واشر فنری	SS 304
20	دسته آستین	پی وی سی

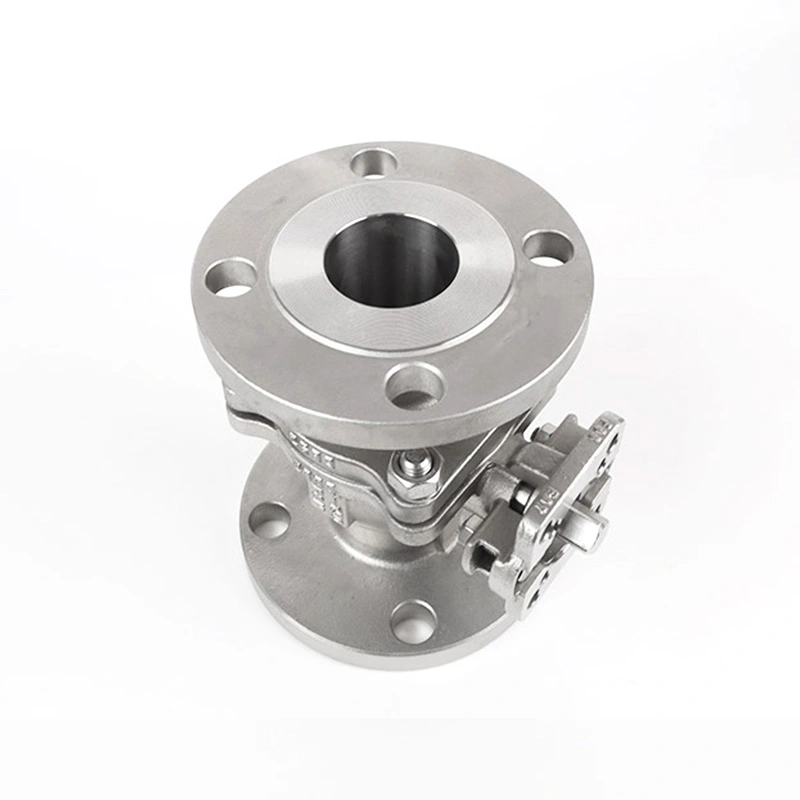

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

لیست اجزای بالا یک پیکربندی مواد را نشان می دهد. مشخصات محصول همچنین پیکربندی فولاد ضد زنگ 316 را ارائه می دهد که به اجزای خیس شده اجازه می دهد تا با توجه به مقاومت در برابر خوردگی و شرایط خدمات مورد نیاز انتخاب شوند. انتخاب مواد باید بر اساس مشخصات خرید واقعی و الزامات سازگاری سیال تأیید شود.

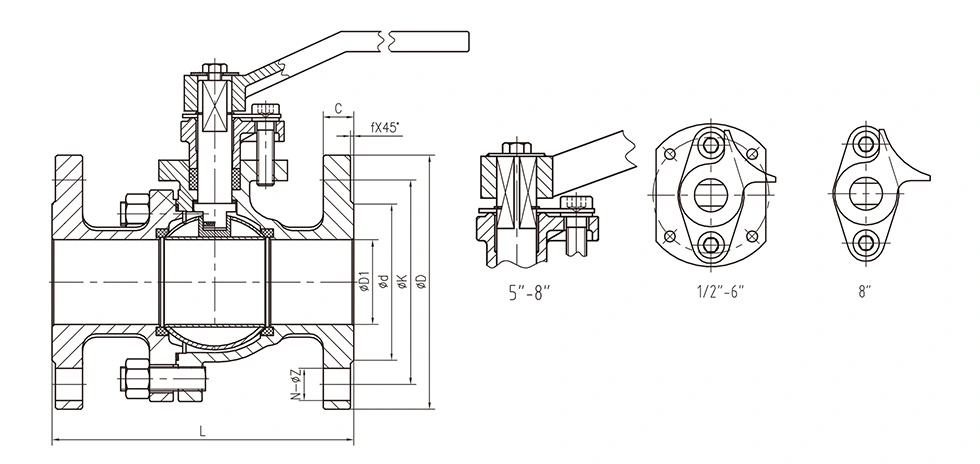

ابعاد عمومی:

نه	اندازه	ابعاد (میلی متر)
نه	اندازه	D1	d	K	D	C	f	N-ΦZ
S063-04	1/2"	15	34.9	60.3	90	10	2	4-16
S063-05	3/4"	20	42.9	69.9	100	10.9	2	4-16
S063-06	1"	25	50.8	79.4	110	11.6	2	4-16
S063-07	1 1/4 اینچ	32	63.5	88.9	115	13.2	2	4-16
S063-08	1 1/2 اینچ	38	73	98.4	125	14.7	2	4-16
S063-09	2"	50	92.1	120.7	150	16.3	2	4-19
S063-10	2 1/2 اینچ	65	104.8	139.7	180	17.9	2	4-19
S063-11	3"	80	127	152.4	190	19.5	2	4-19
S063-12	4"	100	157.2	190.5	230	24.3	2	8-19
S063-13	5"	125	185.7	215.9	255	24.3	2	8-22
S063-14	6"	150	215.9	241.3	280	25.9	2	8-22
S063-15	8"	200	269.9	298.5	345	29	2	8-22

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

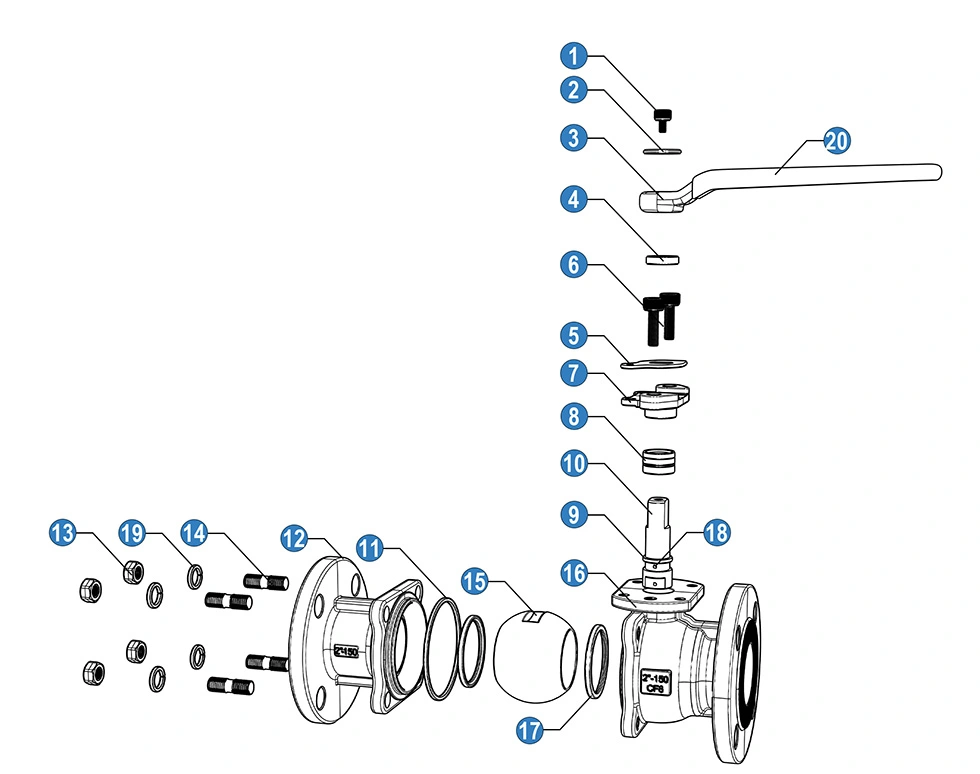

خیر	نام	مواد
1	پیچ و مهره	SS 304
2	واشر	SS 304
3	دسته	آلومینیوم ریخته گری
4	حلقه نگهدارنده	اس اس
5	پچ جهت یابی	SS 304
6	پیچ و مهره	SS 304
7	غده	SS 304
8	بسته بندی ساقه	PTFE
9	حلقه اصطکاک	PTFE
10	ساقه	SS 304
11	واشر	PTFE
12	سرپوش	SS 316 (CF8M)
13	مهره	SS 304
14	پیچ گل میخ	SS 304
15	توپ	SS 316
16	بدن	SS 316 (CF8M)
17	صندلی توپ	RPTFE
18	دستگاه آنتی استاتیک.	SS 316
19	واشر فنری	SS 304
20	دسته آستین	پی وی سی

ویژگی های کلیدی

اتصال خط لوله فلنج دار کلاس 150

پیکربندی انتهای فلنجدار RF یک اتصال پیچی بین شیر و خط لوله را فراهم می کند. اندازه فلنج، آرایش سوراخ پیچ، نوع روکش و ابعاد مربوطه باید قبل از نصب با فلنج خط لوله جفت شده مطابقت داده شود. ASME B16.5 فلنج‌های لوله و اتصالات فلنجی در NPS 1/2 تا NPS 24 را پوشش می‌دهد و شامل ابعاد فلنج کلاس 150 و الزامات فشار-دما است.

نصب محرک ISO 5211

رابط نصب محرک برای اتوماسیون بخشی از چرخش در نظر گرفته شده است. ISO 5211 ابعاد رابط اتصال و ابعاد اجزای محرک مورد استفاده برای اتصال محرک های سازگار به شیرهای صنعتی را تعریف می کند. بنابراین اندازه نصب و خروجی محرک باید همراه با گشتاور عملکرد سوپاپ بررسی شود.

قطعات مرزی فشار فولاد ضد زنگ

مشخصات اصلی از ASTM A351 CF8M (316) برای بدنه، ASTM A182 F316 برای توپ و ساقه و RPTFE برای صندلی استفاده می کند. این ترکیب مواد را می توان برای آب، نفت، گاز و سایر محیط های سازگار در نظر گرفت که مواد انتخاب شده شرایط شیمیایی و دمایی مورد نیاز را داشته باشند.

عملیات روشن/خاموش یک چهارم

دریچه توپی از مکانیزم یک چهارم چرخش برای حرکت بین موقعیت باز و بسته استفاده می کند. در درجه اول برای سرویس ایزوله به جای دریچه گاز مداوم در نظر گرفته شده است. در صورت نیاز به تنظیم جریان، مناسب بودن شیر، نشیمنگاه و شرایط عملیاتی باید قبل از انتخاب ارزیابی شود.

ساخت و ساز آنتی استاتیک

لیست مواد شامل یک دستگاه آنتی استاتیک برای پیکربندی شیر می باشد. در مواردی که عملکرد آنتی استاتیک توسط برنامه مورد نیاز است، مشخصات کامل شیر و الزامات آزمایش قابل اجرا باید با اسناد سفارش تأیید شود.

برنامه های کاربردی معمولی

تصفیه آب:مناسب برای جداسازی خطوط آب سازگار، تجهیزات فرآیند و اسکیدهای تصفیه در جایی که اتصال فلنجی مورد نیاز است.

سیستم های نفت و گاز:برای خطوط لوله و تجهیزات نفت و گاز سازگار زمانی که مواد سوپاپ، کلاس فشار و پیکربندی آب بندی نیازهای خدمات را برآورده می کند، قابل استفاده است.

پردازش شیمیایی:هنگامی که مواد بدنه، توپ، ساقه، صندلی و واشر از نظر شیمیایی با محیط سازگار هستند، می تواند برای جداسازی سیال فرآیند استفاده شود.

تجهیزات فرآیند صنعتی:رابط نصب محرک به شیر اجازه می دهد تا در لغزش های خودکار، منیفولدها و تجهیزاتی که نیاز به کنترل باز/بستن از راه دور دارند، گنجانده شود.

جداسازی عمومی خط لوله:مناسب برای سیستم های لوله کشی صنعتی که نیاز به شیر توپی فلنج دار کلاس 150 و عملیات خاموش کننده دستی یا خودکار دارند.

انتخاب محرک

انتخاب محرک باید بر اساس گشتاور عملیاتی مورد نیاز سوپاپ باشد تا اندازه اسمی لوله به تنهایی. اندازه سوپاپ، مواد نشیمنگاه، فشار دیفرانسیل، متوسط، دما و فرکانس کاری همگی می توانند بر نیاز گشتاور تأثیر بگذارند.

برای فعال سازی پنوماتیک، فشار هوای موجود، گشتاور خروجی محرک، موقعیت خرابی و لوازم جانبی کنترل را تأیید کنید. برای محرک الکتریکی، گشتاور، منبع تغذیه، سیکل عملیاتی و نیازهای بازخورد مورد نیاز را بررسی کنید. رابط نصب ISO 5211 باید با چیدمان محرک و کوپلینگ انتخابی مطابقت داشته باشد.

ملاحظات انتخاب و نصب

قبل از سفارش، اندازه اسمی، کلاس فشار کلاس 150، ابعاد فلنج، رو به رو RF، فشار عملیاتی، دما، متوسط و مواد بدنه و تریم مورد نیاز را تأیید کنید. برای شیرهای خودکار، نوع محرک، گشتاور مورد نیاز، رابط نصب و الزامات کنترل را ارائه کنید.

قبل از نصب، سطوح فلنج و انتهای سوپاپ را از نظر آسیب یا آلودگی بررسی کنید. فلنج های جفت را به درستی تراز کنید و پیچ ها را با استفاده از یک واشر مناسب و روش نصب مناسب به طور مساوی سفت کنید. از وارد کردن فشار به خط لوله از طریق بدنه شیر در تراز کردن خودداری کنید.

پس از نصب محرک، جهت چرخش و محدودیت‌های باز/بستن را قبل از قرار دادن شیر در سرویس بررسی کنید. محرک‌ها یا گیربکس‌های سنگین باید در صورت نیاز به اندازه کافی پشتیبانی شوند تا بارهای خارجی بیش از حد به رابط نصب سوپاپ منتقل نشود.

اقدامات احتیاطی استفاده

شیر را در محدوده فشار و دمای مشخص شده کار کنید. مقدار 285PSI در جدول محصول نباید به عنوان فشار مجاز جهانی برای هر اندازه و دما در نظر گرفته شود. درجه بندی فشار-دمای قابل اجرا باید برای پیکربندی واقعی تأیید شود.

قبل از راه اندازی خط لوله را بشویید تا احتمال ورود زباله به شیر و آسیب رساندن به نشیمنگاه یا سطوح آب بندی کاهش یابد.

از شیر توپی برای دریچه گاز مداوم استفاده نکنید، مگر اینکه برنامه از نظر فنی برای صندلی انتخاب شده و شرایط عملکرد ارزیابی شده باشد.

قبل از تعمیر و نگهداری، خط لوله را ایزوله کرده و فشار دهید و اطمینان حاصل کنید که شیر برای سرویس ایمن است. برای دریچه‌های خودکار، منبع تغذیه یا کنترل محرک را قطع یا جدا کنید، همانطور که در روش نگهداری قابل اجرا لازم است.

بازرسی کیفیت و اسناد

بازرسی تولید می تواند تأیید مواد، بازرسی ابعادی، مونتاژ بدنه و آزمایش فشار را با توجه به الزامات مربوط به محصول و سفارش پوشش دهد. API 598 برای الزامات بازرسی و آزمایش سوپاپ استفاده می شود، در حالی که ASME B16.34 به طراحی شیر، فشار-دما و الزامات ابعادی مربوطه می پردازد.

برای پروژه هایی که به قابلیت ردیابی نیاز دارند، درجه مواد، مشخصات شیر، الزامات آزمایش و پیکربندی محرک باید قبل از تولید تأیید شود. Shangtai می‌تواند نقشه‌های فنی و اطلاعات کاربردی را زمانی که یک پروژه نیاز به یک شیر خاص و پیکربندی اتوماسیون دارد، بررسی کند.

سوالات متداول

1. شیر توپی فلنجدار کلاس 150 ANSI با پایه ISO 5211 برای محرک برای چه مواردی استفاده می شود؟

یک شیر توپی فلنجدار کلاس 150 ANSI با پایه ISO 5211 برای محرک برای ایزولاسیون روشن/خاموش در سیستم‌های لوله‌کشی صنعتی استفاده می‌شود که در آن اتصال فلنجی کلاس 150 و رابط عملگر قسمتی از چرخش مورد نیاز است. بسته به اندازه سوپاپ، گشتاور عملیاتی و سیستم مورد نیاز می توان آن را برای عملیات دستی یا کنترل خودکار پیکربندی کرد.

2. تفاوت بین درجه بندی کلاس 150 و حداکثر فشار ذکر شده در جدول چیست؟

کلاس 150 یک طبقه بندی فشار است، در حالی که 285PSI ذکر شده یک مقدار حداکثر فشار خاص محصول است. فشار کاری مجاز باید با توجه به اندازه شیر، مواد، دما و درجه بندی فشار-دمای قابل اجرا تایید شود، نه اینکه فرض کنیم که یک مقدار فشار برای هر شرایط کاری اعمال می شود.

3. کدام محرک را می توان روی شیر نصب کرد؟

هنگامی که رابط نصب و گشتاور خروجی آنها با شیر مطابقت داشته باشد، می توان محرک های نیمه چرخشی پنوماتیکی و الکتریکی را در نظر گرفت. فعال سازی هیدرولیک نیز ممکن است برای یک پیکربندی مناسب در نظر گرفته شود. انتخاب محرک باید شامل گشتاور، چرخش، منبع تغذیه و کنترل هوا باشد.

4. چرا از RPTFE برای نشیمنگاه سوپاپ استفاده می شود؟

RPTFE به عنوان مواد صندلی در پیکربندی محصول ارائه شده مشخص شده است. مناسب بودن آن به محیط کار، فشار و دما بستگی دارد. اگر کاربرد شامل مواد شیمیایی تهاجمی یا دمای خارج از محدوده اعلام شده باشد، صندلی و مواد آب بندی باید قبل از انتخاب بررسی شوند.

5. قبل از سفارش شیر توپی فلنج دار چه چیزی باید تایید شود؟

اندازه سوپاپ، درجه بندی کلاس 150، استاندارد و روکش فلنج، متوسط، فشار، دما، ترکیب مواد و روش کار را تأیید کنید. برای یک شیر خودکار، نوع محرک، گشتاور، اندازه نصب ISO 5211 و الزامات کنترل نیز باید ارائه شود.

6. آیا می توان مواد شیر را از فولاد ضد زنگ 316 تغییر داد؟

سایر تنظیمات مواد را می توان با توجه به کاربرد در نظر گرفت. انتخاب مواد باید شرایط خوردگی، فشار، دما و سازگاری با محیط کار را در نظر بگیرد. مواد نهایی بدنه، توپ، ساقه و صندلی باید قبل از تولید در مشخصات محصول تایید شود.
