شیرهای توپ فلنجی

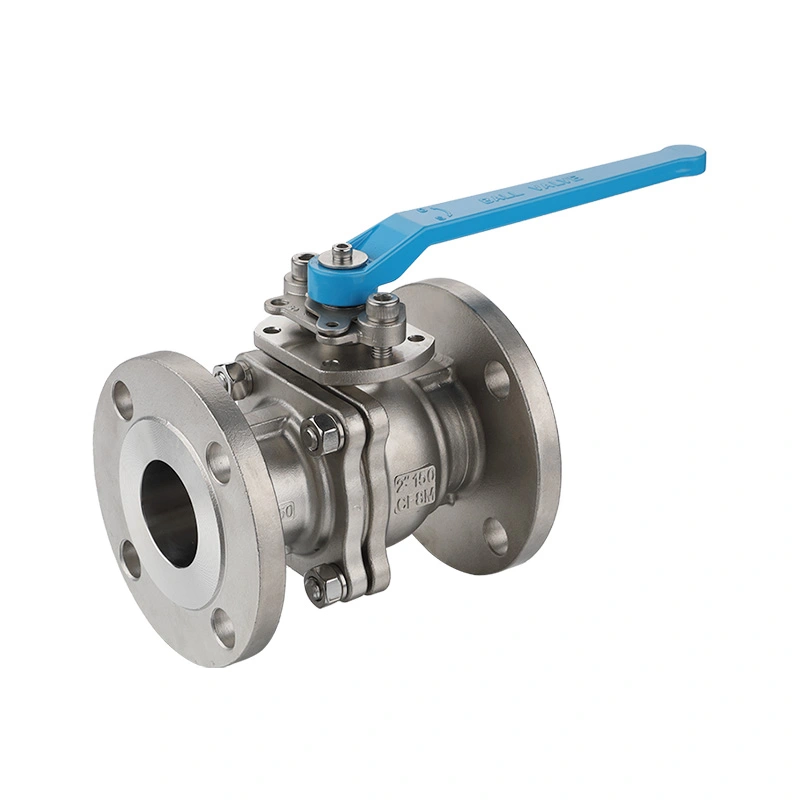

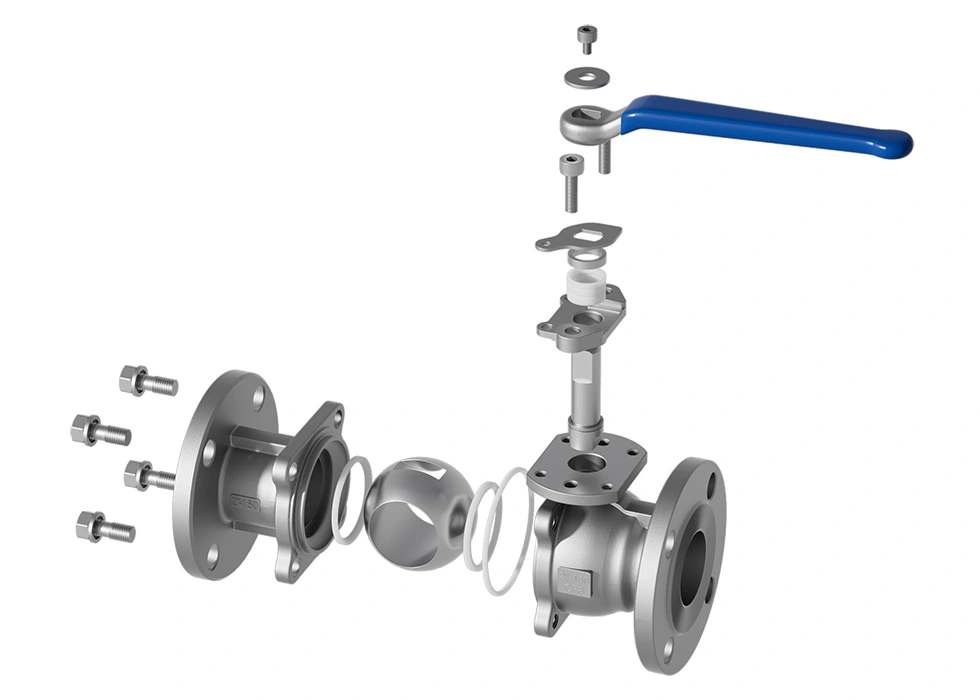

شیر توپی فلنجدار فولادی ضد زنگ ANSI 150LB
شیر توپی فلنجدار فولادی ضد زنگ Shangtai ANSI 150LB کاملاً بر اساس استانداردهای ANSI B16.34 و API 608 طراحی و ساخته شده است. با یک ساقه ضد دمیدن و ساختار ضد الکتریسیته ساکن حرفه ای، به طور موثری از بیرون ریختن ساقه تحت فشار بیش از حد جلوگیری می کند و خطرات جرقه ساکن را از بین می برد.
شیر توپی فلنج دار فولادی ضد زنگ ANSI 150LB یک شیر توپی فولادی ضد زنگ با اتصالات انتهایی فلنجی است که برای سیستم های لوله کشی با استفاده از کلاس فشار ASME کلاس 150 طراحی شده است. از یک توپ چرخان ربع دور برای شروع یا توقف جریان سیالات سازگار استفاده می کند و معمولاً برای جداسازی روشن/خاموش در سیستم های لوله کشی صنعتی استفاده می شود.
ANSI 150LB به کلاس فشار 150 ASME اشاره دارد. فشار کاری مجاز واقعی به اندازه شیر، مواد، دمای عملیاتی و درجه بندی فشار-دمای قابل اعمال بستگی دارد. ساختار فولاد ضد زنگ بدنه شیر مقاوم در برابر خوردگی را فراهم می کند و می توان آن را با موادی مانند فولاد ضد زنگ 304 یا 316 با توجه به کاربرد مشخص کرد.
اتصال فلنجی به شیر اجازه می دهد تا مستقیماً به فلنج های خط لوله منطبق شود، یک روش اتصال عملی برای سیستم های لوله کشی صنعتی و تسهیل بازرسی یا نگهداری در آینده را فراهم می کند. مکانیزم شیر توپی عملکرد سریع یک چهارم چرخش را برای باز کردن و بستن خط لوله فراهم می کند.
ابعاد اصلی
| اندازه | 1/2 اینچ - 8 اینچ |
| کلاس فشار | CL150 |
| پایان دادن به اتصالات | فلنج |
| حداکثر فشار | 285PSI |
| استانداردهای طراحی و ساخت | ASME B16.34 |
| تست و بازرسی | API598 |
| ابعاد فلنج و جزئیات سوراخ پیچ | ASME B16.50 |
| رتبه بندی فشار و دما | ASME B16.34 |
| اتصال به پایان می رسد | RF فلنج دار |
| محدوده دما | -25℃~150℃ |
| مواد بدنه | ASTM A351 CF8M (316) |
| مواد توپ | ASTM A182 F316 |
| مواد ساقه | ASTM A182 F316 |
| جنس صندلی | RPTFE (PTFE+15%fv) |
| گزینه ها | مواد دیگر در صورت درخواست در دسترس هستند. |

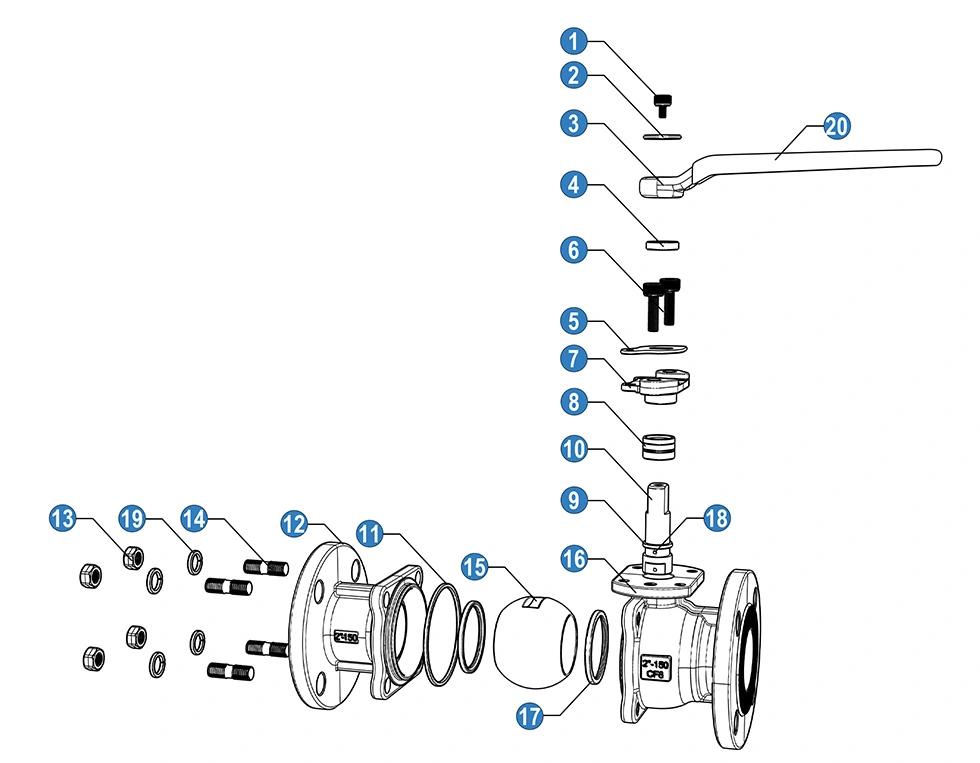

| خیر | نام | مواد |
| 1 | پیچ و مهره | SS 304 |
| 2 | واشر | SS 304 |
| 3 | دسته | آلومینیوم ریخته گری |
| 4 | حلقه نگهدارنده | اس اس |
| 5 | پچ جهت یابی | SS 304 |
| 6 | پیچ و مهره | SS 304 |
| 7 | غده | SS 304 |
| 8 | بسته بندی ساقه | PTFE |
| 9 | حلقه اصطکاک | PTFE |
| 10 | ساقه | SS 304 |
| 11 | واشر | PTFE |
| 12 | سرپوش | SS 304 (CF8) |
| 13 | مهره | SS 304 |
| 14 | پیچ گل میخ | SS 304 |
| 15 | توپ | SS 304 |
| 16 | بدن | SS 304 (CF8) |
| 17 | صندلی توپ | RPTFE |
| 18 | دستگاه آنتی استاتیک. | SS 304 |
| 19 | واشر فنری | SS 304 |
| 20 | دسته آستین | پی وی سی |

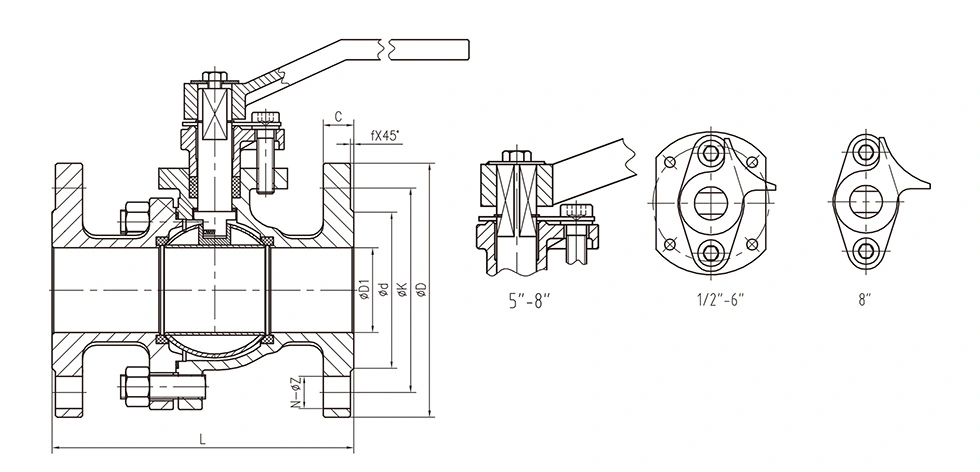

ابعاد عمومی:
| نه | اندازه | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

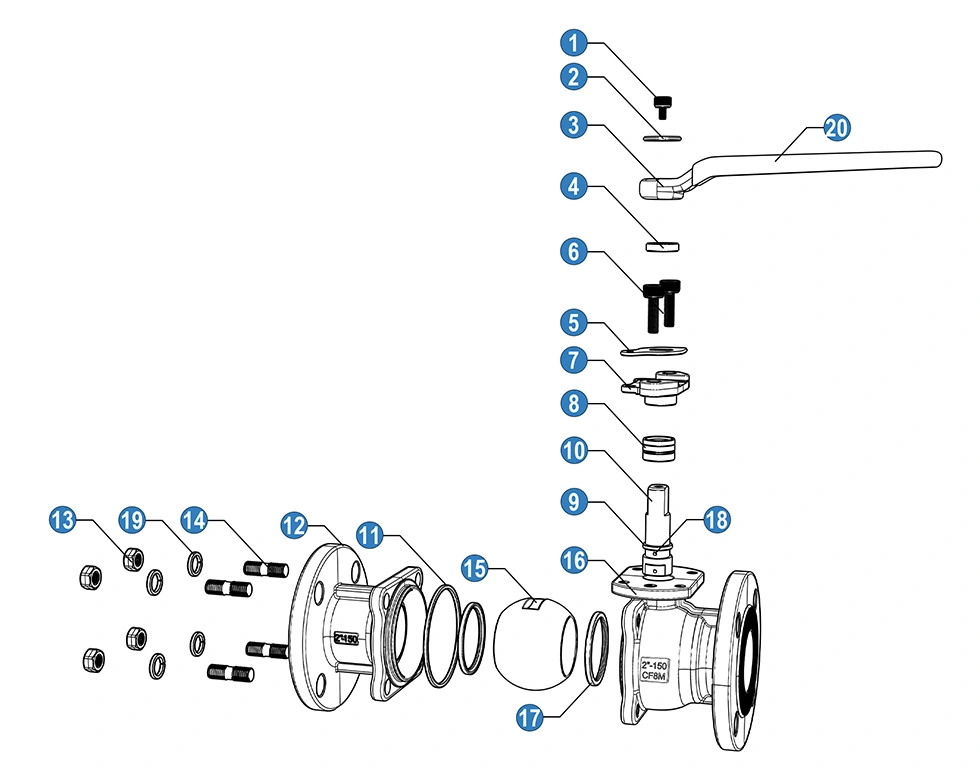

| خیر | نام | مواد |
| 1 | پیچ و مهره | SS 304 |
| 2 | واشر | SS 304 |
| 3 | دسته | آلومینیوم ریخته گری |
| 4 | حلقه نگهدارنده | اس اس |
| 5 | پچ جهت یابی | SS 304 |
| 6 | پیچ و مهره | SS 304 |
| 7 | غده | SS 304 |
| 8 | بسته بندی ساقه | PTFE |
| 9 | حلقه اصطکاک | PTFE |
| 10 | ساقه | SS 304 |
| 11 | واشر | PTFE |
| 12 | سرپوش | SS 316 (CF8M) |
| 13 | مهره | SS 304 |
| 14 | پیچ گل میخ | SS 304 |
| 15 | توپ | SS 316 |
| 16 | بدن | SS 316 (CF8M) |
| 17 | صندلی توپ | RPTFE |
| 18 | دستگاه آنتی استاتیک. | SS 316 |
| 19 | واشر فنری | SS 304 |
| 20 | دسته آستین | پی وی سی |
کاربردهای صنعتی
شیر توپی فلنج دار فولادی ضد زنگ ANSI 150LB ما یک سیستم آب بندی ساقه سه مرحله ای منحصر به فرد را بهینه سازی کرده است. عملکرد چرخه بالا، نوسانات فشار و شرایط کاری متوسط گازی. پایداری در برابر نشت صفر را ارائه می دهد و عملکرد فوق العاده ضد خستگی برای سیستم های مختلف سیال صنعتی:
صنعت نفت و شیمی
مناسب برای خطوط لوله فرآیند، خطوط انشعاب و انتقال گاز سوخت سبک. مهر و موم ساقه چند مرحله ای قابل اعتماد از نشت مواد قابل اشتعال و انفجاری تحت فشار نوسان جلوگیری می کند.
سیستم های گاز تخصصی
ایده آل برای حلقه های پرفشار نیتروژن، اکسیژن، هیدروژن و هوای فشرده، که به طور گسترده در گاز برش لیزری استفاده می شود. عرضه، پمپ بنزین و خطوط لوله گاز استارت و توقف مکرر.
مهندسی برق و حرارت
قابل استفاده برای خطوط لوله تاسیسات کارخانه و خطوط سیال کمکی. در برابر پیری مهر و موم ناشی از متناوب مقاومت می کند دما و فشار، تضمین عملکرد پایدار طولانی مدت.
داروسازی و صنایع شیمیایی خوب
ایزولاسیون محکم برای سیالات فرآیندی خورنده و خالص فراهم می کند. طراحی آب بندی دو طرفه از متوسط جلوگیری می کند نشت و آلودگی خارجی، رعایت استانداردهای ایمنی و بهداشتی بالا.
سیستم های صنعتی و هیدرولیک عمومی
مناسب برای نیمکت های تست فشار و تجهیزات اتوماتیک مایع. عملکرد عالی ضد خستگی سازگار با سوئیچینگ مکرر و سناریوهای کاری فشار پالس.
چرا شانگتای را انتخاب کنید؟
سیستم انحصاری آب بندی ساقه 3 مرحله ای
مجهز به مهر و موم اولیه هرمی خود سفت، مهر و موم ثانویه O-ring Viton و V-ring فنری Belleville مهر و موم سوم عملکرد آب بندی خودافزاینده آن سایش و تغییر شکل حرارتی را جبران می کند و ساقه را از بین می برد. نشت در طول عملیات طولانی مدت چرخه بالا.
ساختار حفاظتی دو جهته
سیستم آب بندی ارتقا یافته از نشت محیط داخلی جلوگیری می کند و گرد و غبار، رطوبت و ناخالصی های خارجی را مسدود می کند. ورود به شیر، به طور موثر عمر سرویس را افزایش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.
استاندارد تولید استاندارد آمریکا
تولید و تست شده بر اساس API 608 / ISO 17292، ASME B16.34 و API 598. مطابق با ASME B16.5 (فلنج) و ASME استانداردهای B16.10 (رو در رو) که سازگاری کامل با پروژه های صنعتی جهانی را تضمین می کند.
ضد خستگی و ساختار ایمن
بدنه شیر تقویت شده در برابر فشار پالس و ضربه های فشار شدید بدون تغییر شکل مقاومت می کند. ضد انفجار داخلی ساختار ساقه خطرات ایمنی فشار بیش از حد را حذف می کند.
طراحی ضد استاتیک استاتیک رسانا
دارای ساختار ضد الکتریسیته ساکن حرفه ای است که به طور مداوم الکتریسیته ساکن تولید شده توسط اصطکاک را هدایت می کند بین قسمت های متوسط و داخلی از تجمع استاتیک و خطرات جرقه جلوگیری می کند و عملکرد ایمن را تضمین می کند خطوط لوله قابل اشتعال، مواد منفجره و گازی متوسط، مطابق با مشخصات ایمنی صنعتی.
تعمیر و نگهداری کم و مقرون به صرفه
بهینه شده برای سناریوهای تعویض مکرر با عملکرد عالی ضد خستگی. زمان خرابی تجهیزات را کاهش می دهد و فرکانس تعویض، کاهش هزینه های عملیاتی طولانی مدت در مقایسه با شیرهای تک آب بندی معمولی.
پشتیبانی خدمات انحصاری
پشتیبانی از طراحی لوگو و بسته بندی سفارشی لیزری
ارائه خدمات OEM/ODM
قبل از خروج از کارخانه به طور کامل بازرسی شده است، با گزارش بازرسی کیفیت پیوست شده است
خدمات اضافی اختیاری مانند محافظت در برابر برخورد و بسته بندی تقویت شده حمل و نقل دریایی
سوالات متداول
1. ANSI 150LB برای شیر توپی فلنجدار فولاد ضد زنگ به چه معناست؟
ANSI 150LB به کلاس فشار ASME 150 اشاره دارد که برای شیر و اتصال فلنجی آن استفاده می شود. فشار کاری مجاز واقعی به اندازه شیر، مواد، دمای عملیاتی و درجه بندی فشار-دمای قابل اعمال بستگی دارد.
2. چه استانداردهای فلنجی برای این شیر توپی موجود است؟
استانداردهای فلنج را می توان با توجه به سیستم خط لوله و الزامات پروژه انتخاب کرد. پیکربندی های رایج ممکن است شامل فلنج های ASME B16.5 باشد، در حالی که سایر استانداردهای فلنج را می توان برای کاربردهای خاص در نظر گرفت.
3. از چه مواد فولادی ضد زنگ می توان برای شیر استفاده کرد؟
مواد متداول بدنه شامل فولاد ضد زنگ 304 و 316 است که درجه خاص آن با توجه به محیط کار، دما، فشار و شرایط خوردگی انتخاب می شود. سایر ترکیبات مواد ممکن است در صورت درخواست در دسترس باشند.
4. شیر توپی فلنجدار فولادی ضد زنگ ANSI 150LB با چه رسانه ای می تواند کار کند؟
این شیر می تواند برای آب، نفت، گاز و سایر سیالات صنعتی سازگار استفاده شود. بدنه سوپاپ، توپ، نشیمنگاه و مواد آب بندی باید با توجه به سازگاری شیمیایی، فشار و دمای محیط واقعی انتخاب شوند.
5. آیا این شیر توپی فلنجی برای سرویس در دمای بالا مناسب است؟
محدوده دمایی قابل اجرا بستگی به مواد دریچه، مواد صندلی و درجه بندی فشار-دما دارد. دمای عملیاتی واقعی باید هنگام انتخاب شیر تأیید شود تا اطمینان حاصل شود که پیکربندی برای شرایط سرویس مورد نظر مناسب است.
6. آیا می توان شیر را با یک محرک پنوماتیک یا الکتریکی عرضه کرد؟
بله. شیر توپی فلنجی را می توان برای عملیات دستی، پنوماتیک یا الکتریکی با توجه به اندازه شیر، گشتاور عملیاتی مورد نیاز و سیستم کنترل پیکربندی کرد. محرک باید به درستی با شیر و شرایط عملیاتی واقعی مطابقت داشته باشد.
7. برای انتخاب صحیح شیر توپی فلنجدار چه اطلاعاتی لازم است؟
اطلاعات انتخاب کلیدی شامل اندازه اسمی شیر، کلاس فشار، استاندارد فلنج، محیط کار، فشار عملیاتی، دما، مواد مورد نیاز و روش کار است. نقشه های خط لوله یا جزئیات برنامه نیز می تواند به تعیین پیکربندی مناسب کمک کند.
8. آیا می توان شیر توپی فلنج دار فولادی ضد زنگ را سفارشی کرد؟
بله. درجه مواد، مشخصات فلنج، مواد نشیمنگاه و آب بندی، عملکرد شیر و سایر جزئیات پیکربندی را می توان با توجه به نیازهای پروژه انتخاب کرد. نقشه ها یا مشخصات فنی را می توان قبل از تولید بررسی کرد.
